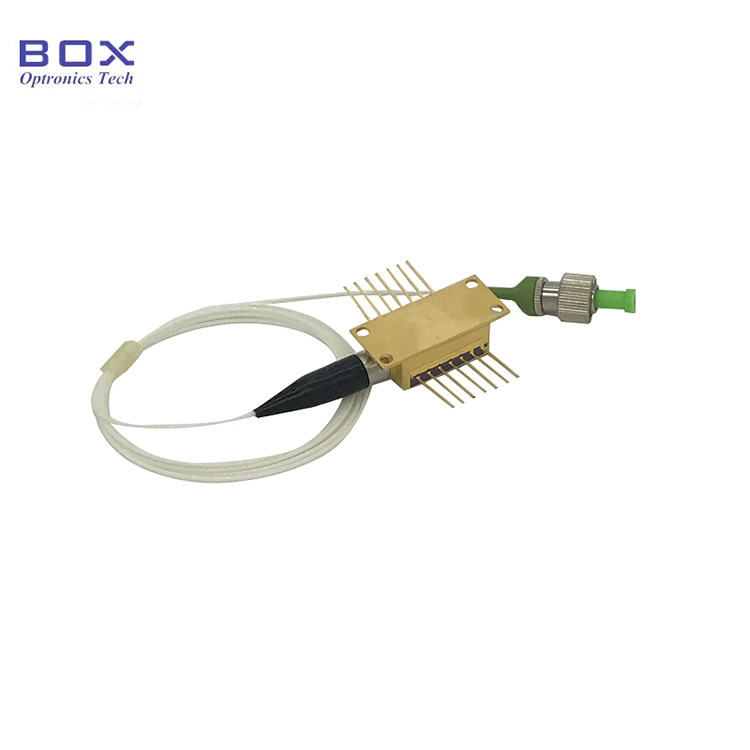

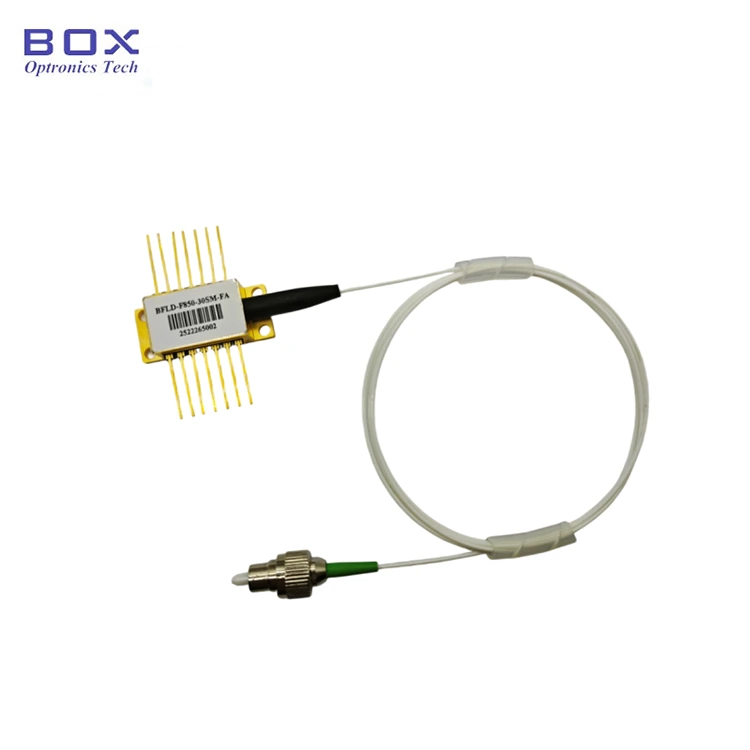

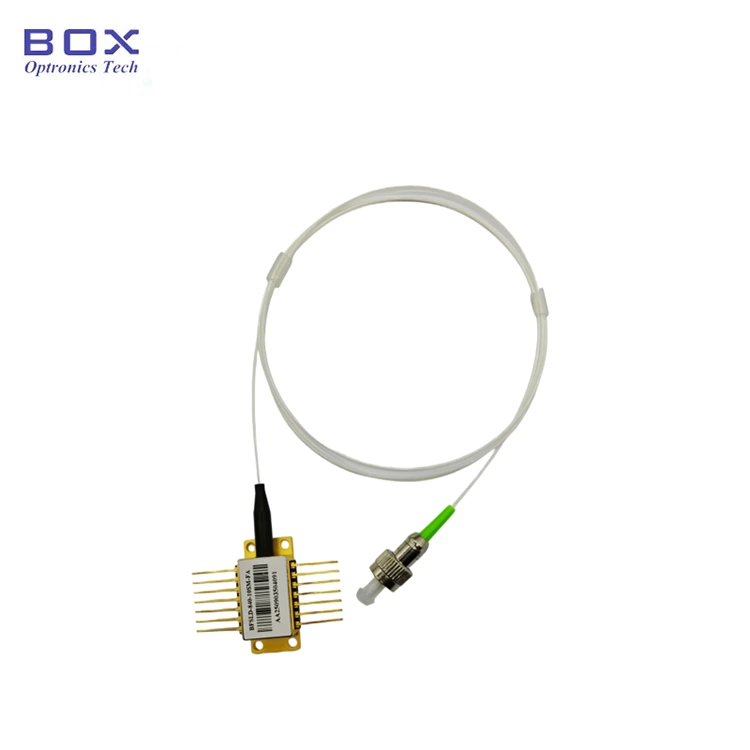

LAN-WDM 10mW Fiber Coupled Laser

Box Optronics သည် လှိုင်းအလျား 1266.5~1345.5nm၊ ခံနိုင်ရည် +/-nm ပါရှိသော LAN-WDM 10mW Fiber Coupled Laser ကို ပံ့ပိုးပေးပါသည်။ ဖိုက်ဘာသည် SM ဖိုက်ဘာ သို့မဟုတ် PM ဖိုက်ဘာ ဖြစ်နိုင်သည်။ ကျွန်ုပ်တို့သည် ကမ္ဘာလုံးဆိုင်ရာ သုံးစွဲသူအား ယုံကြည်စိတ်ချရမှု မြင့်မားသော ဖြန့်ဝေထားသော တုံ့ပြန်ချက် လေဆာဒိုင်အိုဒ၊ တပ်ဆင်ထားသည့် TEC အအေးပေးစက် နှင့် မော်နီတာ PD ကို ပေးဆောင်ပါသည်။ ကျွန်ုပ်တို့သည် နမူနာစမ်းသပ်ခြင်းနှင့် တည်ငြိမ်သောအစုလိုက်ပေးပို့ခြင်းကို ပံ့ပိုးပေးပါသည်။ သုတေသန၊ ဖွံ့ဖြိုးတိုးတက်မှု၊ သို့မဟုတ် အကြီးစားထုတ်လုပ်မှုအတွက်ဖြစ်စေ Box Optronics သည် သင်၏ယုံကြည်စိတ်ချရသော ပါတနာဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

မာတိကာ

၁။ နိဒါန်း LAN-WDM 10mW Fiber Coupled Laser

၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

၃။ ထုတ်ကုန်အင်္ဂါရပ်များ

၄။ ရိုးရိုးအပလီကေးရှင်းများ

၅။ ထုတ်ကုန်အသေးစိတ်

၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်

၇။ ဒေတာစာရွက်

၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ

၉။ ဦးဆောင်ချိန်

၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ

၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

ထုတ်ကုန်မိတ်ဆက်

၎င်းသည် LAN-WDM 10mW Fiber Coupled Laser တစ်ခုဖြစ်သည်။ တပ်ဆင်ထားသော TEC၊ optical isolator နှင့် thermistor ။ ၎င်းတွင် 10mW အထွက်ပါဝါ၊ +/-1nm အထိပါရှိသည်။ လှိုင်းအလျားခံနိုင်ရည် နှင့် low threshold current များ။ C/DWDM စနစ်များအတွက် စံပြဖြစ်ပါသည်၊ ဖိုက်ဘာအလင်းအာရုံခံကိရိယာများနှင့် လေဆာရင်းမြစ် အသုံးချပရိုဂရမ်များ။

ထုတ်ကုန် သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
အလယ်ဗဟိုလှိုင်းအလျား	λc	TL=15～35℃ CW	λc-1	λc	λc+1	ကမ္မဿကာ
Optical output ပါဝါ	စာတိုက်	TL=15～35℃ CW	10	-	-	mW
Threshold လက်ရှိ	ITH	CW	-	9	13	mA
LD Forward လက်ရှိ	IF	PF = အဆင့်သတ်မှတ်ပါဝါ	-	80	100	mA
LD Forward ဗို့အား	VF	PF=အဆင့်သတ်မှတ်ပါဝါ	-	-	1.5	V
ဘေးထွက်မုဒ် ဖိနှိပ်မှု အချိုး	SMSR	CW	35	40	-	dB
Optical isolation	-	-10 < TC < +70 ℃	30	35	-	dB
တုံ့ပြန်မှုကို စောင့်ကြည့်ပါ။	IM/PF	-	-	1	20	μA/mW
တုံ့ပြန်မှုကို စောင့်ကြည့်ပါ။ တည်ငြိမ်မှု	-	-	-	-	20	%
အမှောင်လျှပ်စီးကြောင်းကို စောင့်ကြည့်ပါ။	အမှတ်သညာ	VPD=5V	-	-	50	nA
TEC လက်ရှိ	ITEC	TL = 25 ℃၊ TC = 70 ℃	-	0.6	2.0	A
TEC ဗို့အား	VTEC	TL = 25 ℃၊ TC = 70 ℃	-	1.3	3.5	V
TEC ပါဝါသုံးစွဲမှု	P	TC = 75 ℃	-	-	5	W
Thermistor ခုခံမှု	RTH	TC = 25 ℃	9.5	10	10.5	Kohm
Thermistor B ကိန်းသေ	BTH	TC = 25 ℃	-	3900	-	K
လှိုင်း။ အပူချိန် ကိန်းဂဏန်း	Δλ/ΔT	0 ℃	-	-	0.09	nm/℃
လှိုင်း။ လက်ရှိကိန်းဂဏန်း	Δλ/ΔΙ	20 ℃	0.07	-	0.12	nm/mA

ထုတ်ကုန်အင်္ဂါရပ်များ

● Multiquantum ကောင်းစွာ (MQW)ဖြန့်ဝေ-တုံ့ပြန်ချက် (DFB) လေဆာ

● အက်စ်အမ်ဖိုက် သို့မဟုတ် PM ဖိုက်ဘာ pigtail;

● 10mW အထွက်ပါဝါ;

● ၁၄-တံ TEC၊ optical isolator ပါသော BTF ပက်ကေ့ခ်ျ၊ အပူချိန်ထိန်းကိရိယာ နှင့် PD ကို စောင့်ကြည့်ပါ။

ထုတ်ကုန်အသုံးချမှုများ

●

C/DWDM စနစ်များ၊

● လေဆာပါဝင်ပါတယ်။

● CATV စနစ်များ;

● ဖိုက်ဘာအလင်းအာရုံခံကိရိယာများ။

ထုတ်ကုန် အသေးစိတ်

● ချန်နယ်နံပါတ်နှင့် လှိုင်းအလျား

ချန်နယ်နံပါတ်	λc(nm)	ချန်နယ်နံပါတ်	λc(nm)	ချန်နယ်နံပါတ်	λc(nm)
LA01	1266.50	LA08	1296.50	LA15	1315.50
LA02	1271.50	LA၀၉	1301.50	LA16	1320.50
LA03	1276.50	LA10	1304.58	LA17	1325.50
LA04	1281.50	LA11	1306.85	LA18	1330.50
LA05	1286.50	LA12	1309.14	LA19	1335.50
LA06	1286.66	LA13	1310.50	LA20	1340.50
LA07	1291.50	LA14	1311.43	LA21	1345.50

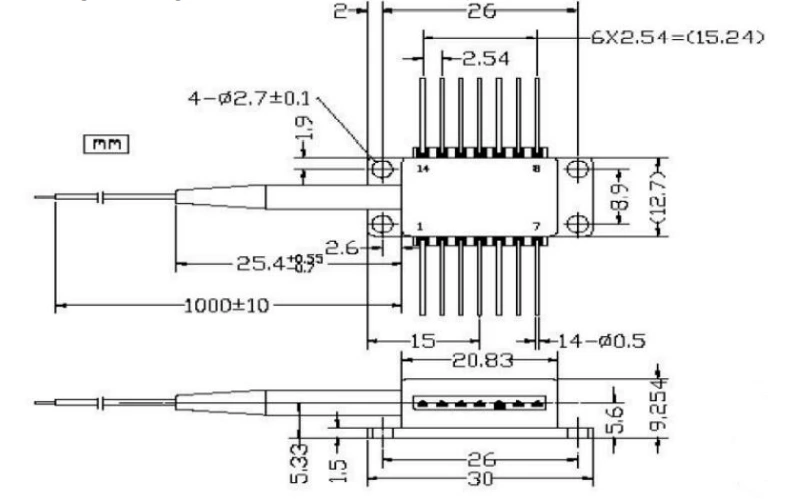

● Package ပုံဆွဲခြင်း(ယူနစ်:mm)

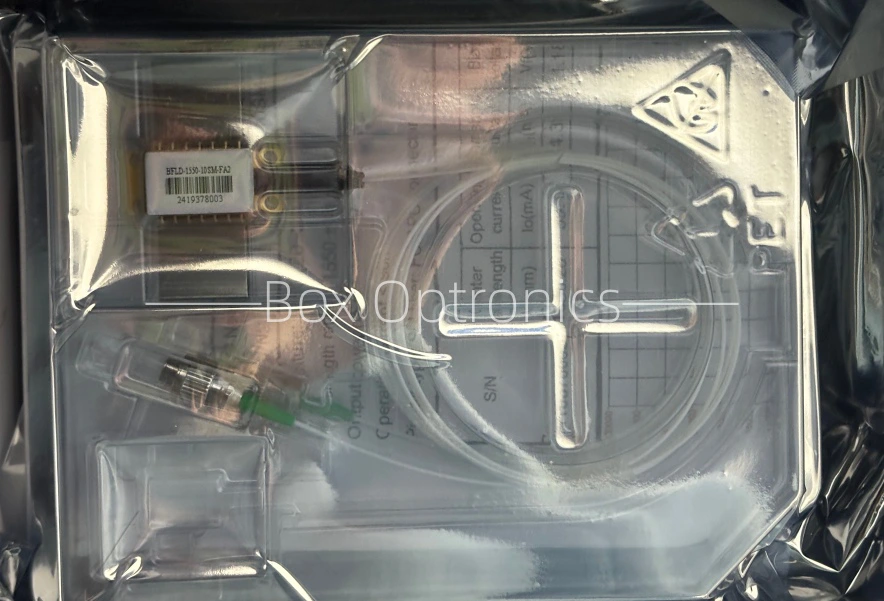

● ထုပ်ပိုးမှုဥပမာ

	ဆက်စပ်ပစ္စည်းများ	အရေအတွက်
1	LAN-WDM 10mW Fiber Coupled Laser	1
2	ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ	1

သာသနာကို အချက်အလက်

နာမည်

လှိုင်းအလျား

အထွက်ပါဝါ

ဖိုက်ဘာအမျိုးအစား

ချိတ်ဆက်ကိရိယာ

ပင်နံပါတ်ထွက်

BFLD

-LAXX

-XX

DFB လေဆာ

LA01:1266.50nm

LA02:1271.50nm

10:10mW

စိတ်ကြိုက်လုပ်ပါ။

SM: Single မုဒ်

PM: Polarization ထိန်းသိမ်းခြင်း။

FA- FC/APC

SA- SC/APC

တခြား

NULL: ရိုက်ပါ။ ၁

2: အမျိုးအစား 2

ဥပမာ- BDLD-LA13-10SM-FA

(မှာယူမှုအချက်အလက်- LAN-WDM 10mW Fiber Coupled Laser၊ 14-pin လိပ်ပြာ အထုပ်၊ 1310.50nm၊ 10mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ type1 pin-out)။

အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com

အချက်အလက်စာရွက်

ကိုးကားသတ်မှတ်ချက်များနှင့် ငွေပေးချေမှု

● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ

(၁) EXW

သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။

(၂) DAP

သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။

(၃) အခြား

● ငွေပေးချေမှုစည်းမျဉ်းများ

PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။

ကြာမြင့်ချိန်

ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)

နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။

စစ်ဆင်ရေး မှတ်စုများ

● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့် တင်းတင်းကျပ်ကျပ် လိုက်နာဆောင်ရွက်ပါ။ ထုပ်ပိုးစဉ်အတွင်း anti-static protection အစီအမံများ လိုအပ်ပြီး၊ သယ်ယူပို့ဆောင်ရေး၊ နှင့်အသုံးပြုမှု။ ထို့အပြင် ကြိုတင်ကာကွယ်ရန်လည်း လိုအပ်ပါသည်။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်း ၊ ကိရိယာ (ဥပမာ၊ သင့်လျော်သော ကိရိယာများကို မြေစိုက်ခြင်းနှင့် တည်ငြိမ်မှု ဆန့်ကျင်မှု ၀တ်ဆင်ခြင်းတို့ကို သေချာစေခြင်း။ လက်ပတ်ကြိုး)။

● ဟန့်တားရန် ထုတ်ကုန်၏ လည်ပတ်ပတ်လမ်း၏ တည်ငြိမ်မှုကို စစ်ဆေးပါ။ Pulse currents ကြောင့် ပျက်စီးခြင်း။

● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။

● စက်ကိုအသုံးပြုသည့်အခါ၊ လည်ပတ်မှုဗို့အားနှင့် တင်းကြပ်စွာလိုက်နာပါ။ ဒေတာစာရွက်တွင် သတ်မှတ်ထားသော လက်ရှိအပိုင်းအခြားများ။ Ith အပါအဝင် အဓိက ကန့်သတ်ချက်များ (Threshold Current), Iop max (Maximum Operating Current), Vop max (အမြင့်ဆုံး Operating Voltage) နှင့် λc (Center Wavelength)—ကိုးကားသင့်သည်။ တင်ပို့ချိန်တွင် ပေးထားသည့် စမ်းသပ်အစီရင်ခံစာတွင် အတိအကျဖော်ပြထားသည်။ မှတ်ချက်- လည်ပတ်မှု အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ချက်များထက် ကျော်လွန်ပါက စက်ကို အမြဲတမ်း ပျက်စီးစေနိုင်သည်။

အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

● အာမခံကာလ-

1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။

● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-

အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-

(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။

(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။

(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။

(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။

(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။

(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
