၎င်းသည် 1064nm 20kHz Ultra-Narrow Linewidth Fiber ဖြစ်သည်။ fiber-optic DFB လေဆာအခေါင်းပေါက်ဖွဲ့စည်းပုံကို အသုံးပြုထားသည့် လေဆာ၊ single longitudinal mode သည် 1064nm ရှိ ကျဉ်းမြောင်းသောမျဉ်းကြောင်း ဆက်တိုက်-လှိုင်းလေဆာ လှိုင်းအလျား။ အထွက်ပါဝါ 50/100/200/500/1000mW သည် ရွေးချယ်နိုင်သည်။ အဲဒါ RS232 ဆက်သွယ်မှုဖြင့် benchtop နှင့် modular configurations များကို ပံ့ပိုးပေးသည်။ စနစ်ပေါင်းစည်းမှုအတွက် အင်တာဖေ့စ်နှင့် စောင့်ကြည့်ဆော့ဖ်ဝဲ။ LiDAR အတွက် သင့်တော်သည်၊ ရေအားလျှပ်စစ်နှင့် ဖိုက်ဘာအော့ပတစ်အာရုံခံခြင်းတို့ကို ဖြန့်ဝေပေးသည်။
|
ကန့်သတ်ချက် |
ယူနစ် |
ရိုးရိုး |
မှတ်ချက် |
|
|
လည်ပတ်လှိုင်းအလျား |
ကမ္မဿကာ |
1064±0.1 |
|
|
|
အပူချိန်ချိန်ညှိမှု နှေးကွေးခြင်း။ အပိုင်းအခြား |
ကမ္မဿကာ |
±0.1 |
|
|
|
အထွက်ပါဝါ |
mW |
50/100/200/500/1000 |
|
|
|
ရောင်စဉ်တန်းမျဉ်း @3dB |
kHz |
<20 |
20dB linewidth / 20 |
|
|
ဘေးထွက်မုဒ် နှိမ်နှင်းခြင်း။ အချိုးအစား |
dB |
≥60 |
|
|
|
လှိုင်းအလျား မတည်ငြိမ်ခြင်း။ |
MHz |
≤±25 |
|
|
|
အလုပ်မုဒ် |
— |
CW |
အလင်းအဆက်မပြတ် |
|
|
ပါဝါမတည်မငြိမ် (အချိန်တို ၁၅ မိနစ်) |
dB |
≤ ±0.02 |
ညီမျှခြင်း ≤ ±0.5% |
|
|
ပါဝါမတည်မငြိမ် (၈ နာရီကြာ) |
dB |
≤ ±0.05 |
ညီမျှခြင်း ≤ ±1.2% |
|
|
ဖိုက်ဘာအမျိုးအစား |
— |
မင်္ဂလာပါ 1060 |
ကျပန်း polarization |
|
|
— |
PM980 (PER>23dB) |
linear polarization |
||
|
Pigtail Connector အမျိုးအစား |
— |
FC/APC |
စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ |
|
|
အတိုင်းအတာ |
50/100/200mW |
မီလီမီတာ |
255(W)×285(D)×115(H) |
B1- ခုံတန်းလျား |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2- ခုံတန်းလျား |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31- မော်ဂျူး |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70- မော်ဂျူး |
||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
100~240V AC၊ <30W |
ခုံတန်းလျား |
|
|
DC 12V၊ 24W |
မော်ဂျူး |
|||
|
ဆက်သွယ်ရေးအင်တာဖေ့စ် |
— |
DB9 အမျိုးသမီး(RS232) |
|
|
|
လည်ပတ်အပူချိန် |
℃ |
-5~+35 |
|
|
|
သိုလှောင်မှုအပူချိန် |
℃ |
-40 ~ +85 |
|
|
● ရောင်စဉ်တန်း linewidth ≤20KHz;
● အမျှင်ဓာတ်အားလုံး DFB ပဲ့တင်ထပ်နေသော အပေါက်၊
● လှိုင်းအလျား မုဒ်ခုန်ခြင်းမရှိဘဲတည်ငြိမ်သည်။
● LiDAR;
● ကော့စတစ် အာရုံခံကိရိယာများ၊ ရေအားလျှပ်စစ်များ၊
● အမျှင်ဓာတ် Optic Distributed Sensing

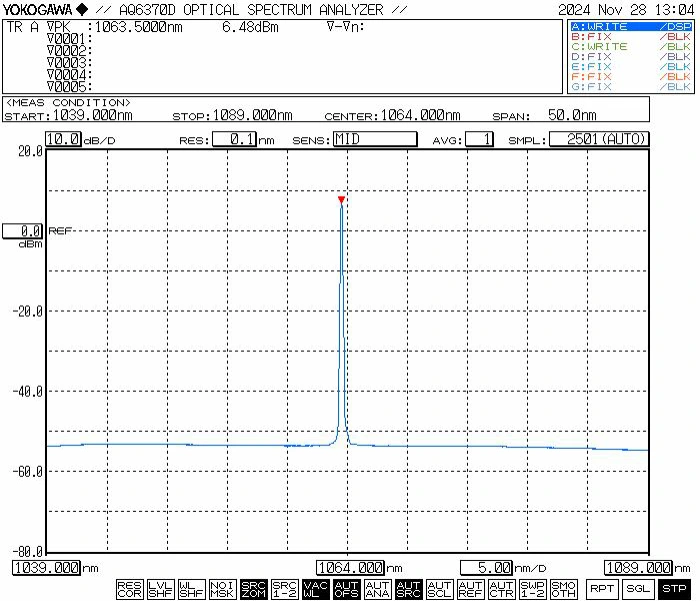

● ပုံမှန်ရောင်စဉ်- 1064nm

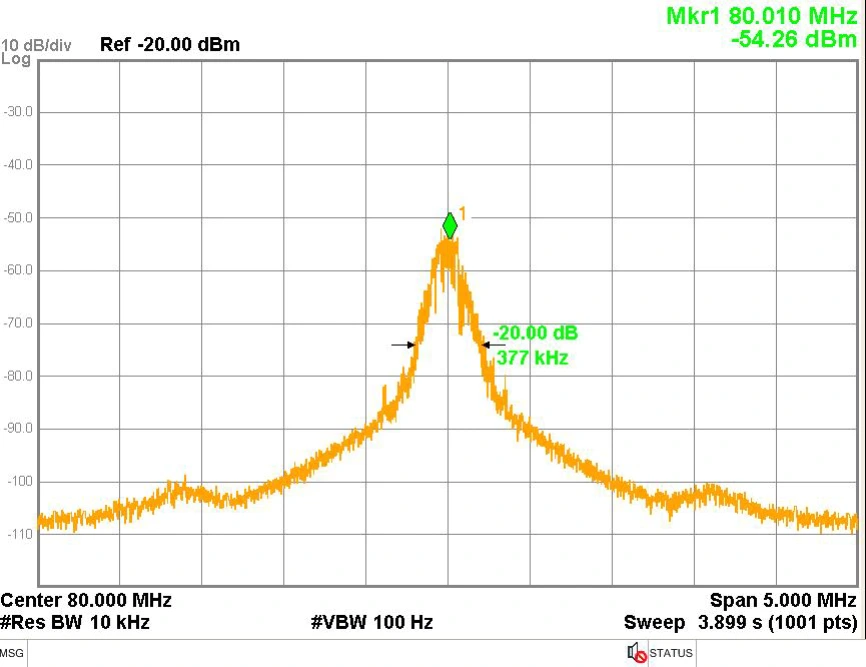

● ပုံမှန်လိုင်းအနံ- 3dB ရောင်စဉ်တန်းမျဉ်း ≤20 KHz (ညီမျှ 20dB မျဉ်းအနံ / 20)

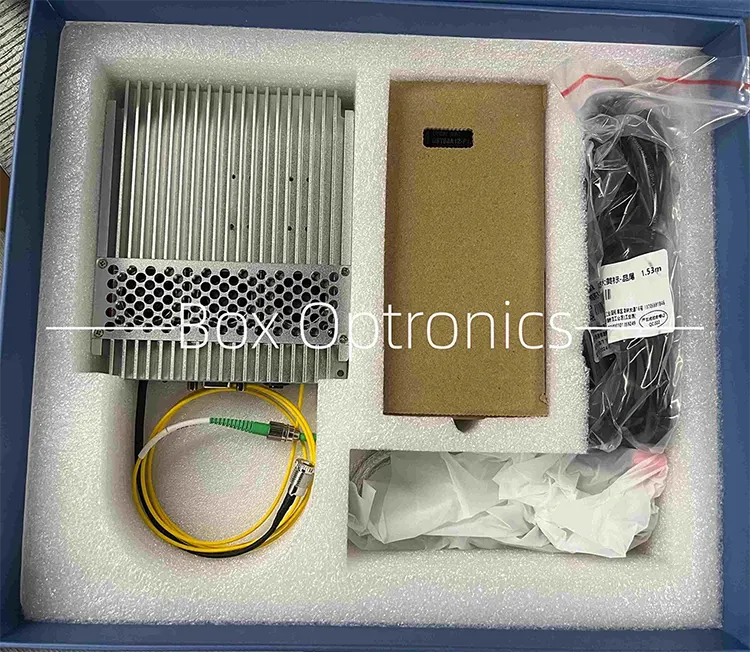

● ထုပ်ပိုးမှု ဥပမာ

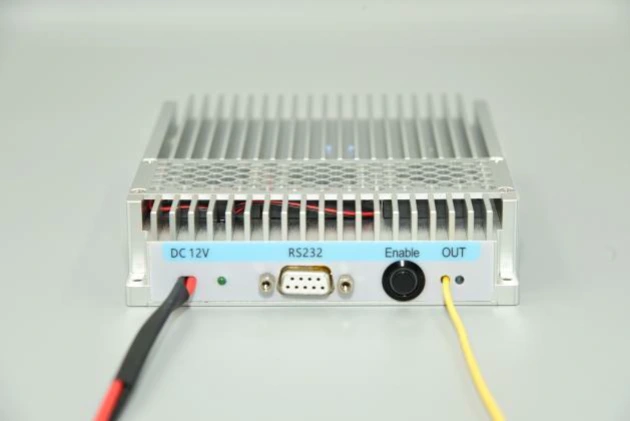

အဆင့်၁။ပုံပန်းသဏ္ဍာန်- မော်ဂျူးတွင် တစ်ခု ပါဝင်သည်။ ပါဝါချိတ်ဆက်ကိရိယာ၊ ပါဝါညွှန်ပြချက်၊ RS232 ဆက်သွယ်ရေးမျက်နှာပြင်၊ အထွက် activation switch နှင့် laser output fiber port တို့။
အဆင့် 2.Power Supply: ပါဝါပေါက်ကို အသုံးပြုသည်။ ပုံမှန် DC5.5×2.1mm ကြားခံ။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V) ကိုသာ အသုံးပြုပါ။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ U-shaped connector ပါဝါ switch power supply သို့ ချိတ်ဆက်ရန်အတွက် cable ကို တောင်းဆိုချက်အရ ရရှိနိုင်ပါသည်။ ဝယ်ယူချိန်။
အဆင့် 3. Fiber Optic ကိုချိတ်ဆက်ခြင်း။ Jumper- ဖိုက်ဘာချိတ်ဆက်ကိရိယာမှ ဖုန်မှုန့်ထုပ်ကို ဖြုတ်ပါ၊ အဆုံးမျက်နှာကို စစ်ဆေးပါ။ ညစ်ညမ်းခြင်း သို့မဟုတ် ပျက်စီးခြင်းနှင့် အခြားသို့ မချိတ်ဆက်မီ သန့်ရှင်းမှု ရှိစေရန် ဖိုင်ဘာကိရိယာများ သို့မဟုတ် စမ်းသပ်ကိရိယာများ။ ပါဝါမြင့်သော မော်ဒယ်များအတွက်၊ ပေါင်းစည်းခြင်းသည် အကြံပြုသည်။
Setp4. Module ကို Host တစ်ခုနှင့်ချိတ်ဆက်ခြင်း။ ကွန်ပြူတာ- မော်ဂျူးကိုချိတ်ဆက်ရန် ပါဝင်သော USB-RS232 အမှတ်စဉ်ဒေတာကေဘယ်ကို အသုံးပြုပါ။ ကွန်ပျူတာ။ သီးသန့် အမှတ်စဉ် ဒရိုက်ဗာကို ထည့်သွင်းပါ (၎င်းမှ ပံ့ပိုးပေးသည်။ ထုတ်လုပ်သူ) ဆက်သွယ်မှုဖွင့်ရန်။ ဒရိုင်ဘာမရှိရင် host software ပါ။ module နှင့်ချိတ်ဆက်၍မရပါ။
အဆင့် 5.Software: အဆိုပါ host software သည် output power ကိုချိန်ညှိခြင်းနှင့် laser output မှတဆင့်ထိန်းချုပ်ခြင်းကိုခွင့်ပြုသည်။ "SoftActive" ခလုတ် (အောက်ပါ interface diagram ကိုကြည့်ပါ)။ အဲ့ဒီ့ သတ်မှတ်စုပ်စက်လက်ရှိ၊ အထွက်ပါဝါနှင့် အပူချိန်စောင့်ကြည့်မှုအခြေအနေတို့ကို ပြသသည်။
အဆင့် 6.Specific software operations- host ကို စတင်ပြီးနောက် ပုံတွင် ပြထားသည့်အတိုင်း၊ ကွန်ပြူတာဆော့ဖ်ဝဲလ်တွင် ဦးစွာမှန်ကန်သော နံပါတ်စဉ်နံပါတ်ကို ရွေးချယ်ပါ။ "PortList" အမှတ်စဉ် ပို့တ်စာရင်း၊ "OpenPort" ကိုနှိပ်ပါ၊ serial port ကိုဖွင့်ရန်ခလုတ်။ "ပါဝါ" နှင့် "LDTemp" ထို့နောက် windows သည် module ၏လက်ရှိ output power နှင့် pump temperature ကိုပြသလိမ့်မည်။ "လက်ရှိ" အကွက်တွင် pump drive ၏ လက်ရှိတန်ဖိုးကို ထည့်သွင်းပြီး နှိပ်ပါ။ "SET" ခလုတ်။ ဆက်တင်များသည် အကျိုးသက်ရောက်မှုနှင့် အလင်းရင်းမြစ်ကို သက်ရောက်သည်။ အလင်းပေါ်ရှိ ရုပ်ပိုင်းဆိုင်ရာခလုတ်နှစ်ခုလုံးကို ခလုတ်ဖွင့်သည့်အခါမှသာ optical power ကိုထုတ်ပေးသည်။ source module နှင့် software ရှိ "SoftActive" ခလုတ်ကို လှည့်ထားသည်။ on. လက်ခံကွန်ပြူတာဆော့ဖ်ဝဲ၏ဗားရှင်းနံပါတ်သည် ဆော့ဖ်ဝဲနှင့် ကိုက်ညီရပါမည်။ ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာတွင်ဖော်ပြထားသောဗားရှင်း၊ ဆော့ဖ်ဝဲဗားရှင်းကို ရှာတွေ့နိုင်ပါတယ်။ ထုတ်ကုန်တစ်ခုစီ၏စမ်းသပ်အစီရင်ခံစာတွင်။
Step7.Parameter Memory: ဆက်တင်များနှင့် ဆော့ဖ်ဝဲလ်များမှ တစ်ဆင့် ပြင်ဆင်ထားသော အခြေအနေများ module တွင်အလိုအလျောက်သိမ်းဆည်းထားသည်။ အတွင်းမှတ်ဉာဏ်။ ကန့်သတ်ချက်များမပါပါက host computer ချိတ်ဆက်မှုမလိုအပ်ပါ။ ပြုပြင်ပြောင်းလဲရန် လိုအပ်ပါသည်။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ပါဝါချိန်ညှိနိုင်သည်။ (ချန်လှပ်ထားနိုင်သည်) |
ဖိုက်ဘာအမျိုးအစား |
အတိုင်းအတာ |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
မျဉ်းကြောင်းအကျယ် ဖိုင်ဘာလေဆာ |
1064: 1064nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: ပါဝါ ချိန်ညှိနိုင်သော |
SM: မင်္ဂလာပါ 1060 PM:PM980 |
B1/B2-ခုံတန်းလျား M31/M70 : မော်ဂျူး |
ဥပမာ- NLFL-1064-50-T-SM-M
(မှာယူမှုအချက်အလက်- 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser၊ 50mW အထွက်ပါဝါ၊ ပါဝါချိန်ညှိနိုင်သော၊ SM ဖိုက်ဘာ၊ မော်ဂျူးအထုပ်)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10-15 ရက်ကြာသည်။ (တချို့တွေရှိရင် Stock ရှိတဲ့အတွက် အမြန်ပို့ဆောင်ပေးပါမယ်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● အထွက်ကို မကြာခဏ ထည့်သွင်းရန်နှင့် ပလပ်ဖြုတ်ရန် မအကြံပြုပါ။ ဖုန်မှုန့်ညစ်ညမ်းမှုကိုရှောင်ရှားရန်ဖိုက်ဘာ connectors ကိုတိုးမြှင့်ဖို့ဦးဆောင်လမ်းပြစေခြင်းငှါ ထည့်သွင်းမှုဆုံးရှုံးခြင်း သို့မဟုတ် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ၏ အဆုံးမျက်နှာကို လောင်ကျွမ်းစေသည်။
● ဖိုက်ဘာအချိတ်အဆက်များကို ပျစ်ကင်းစင်သော သုတ်ဆေးဖြင့် သန့်ရှင်းပြီး စစ်ဆေးပါ။ ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာ ထောက်လှမ်းကိရိယာ။ အမျှင်များကို အမြဲချိတ်ဆက်/ဖြုတ်ပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် စွမ်းအားမရှိခြင်း။ fiber optic connectors တွေရှိရမယ်။ ဖုန်မှုန့်ထုပ်များဖြင့် ဖုံးအုပ်ထားသည်။
● အထွက်ဖိုင်ဘာကို အခြားဖိုင်ဘာနှင့် ချိတ်ဆက်ရန် လိုအပ်ပါက၊ fusion splicer ကိုအသုံးပြုရန်အကြံပြုထားသည်။
● စတင်သောအခါ၊ ပါဝါခလုတ်နှင့် သော့ခလုတ်ကို ဦးစွာအတည်ပြုပါ။ ပိတ်ထားပြီးနောက် power supply ကိုချိတ်ဆက်ပါ။ ပိတ်တဲ့အခါ အရင်လုပ်ပါ။ သော့ခလုတ်ကို ပိတ်ပါ၊ ထို့နောက် အထွက်ပြီးနောက် ပါဝါထောက်ပံ့မှုကို ဖြုတ်ပါ။ အချက်ပြမီး ထွက်လာသည်။ ပါဝါပေးဝေသည့်အခါ တိုက်ရိုက်မဖြတ်ပါနှင့် အလင်းအရင်းအမြစ်သည် အလုပ်လုပ်သည်။
● ကျေးဇူးပြု၍ အစိုဓာတ်ခံ၊ ဖုန်ဒဏ်ခံနိုင်စေရန် အာရုံစိုက်ပါ။ သံချေးတက်ခြင်းကို ဆန့်ကျင်ပြီး ခြောက်သွေ့သောနေရာတွင် သိမ်းဆည်းပါ။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
