1. နိဒါန်း 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser
2. နည်းပညာပိုင်း သတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. ထုတ်ကုန်အသေးစိတ်
6. ဘေးကင်းသော လည်ပတ်မှုလမ်းညွှန်
7. မှာယူမှုအချက်အလက်
8. ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
9. အသုံးအနှုန်းများနှင့် ကိုးကားချက် ငွေပေးချေမှု
10. ဦးဆောင်ချိန်
11. Operation Notes နှင့် ထိန်းသိမ်းခြင်း။
12. အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု
၎င်းသည် 1550nm 3kHz Ultra-Narrow Linewidth Fiber ဖြစ်သည်။ CW အထွက်နှင့်အတူ erbium-doped ဖိုက်ဘာ DFB လေဆာအပေါက်ဖွဲ့စည်းပုံကို လေဆာအသုံးပြုခြင်း။ ပါဝါ 50/100/200/500/1000mW ချန်လှပ်ထားနိုင်သည်၊ 3dB bandwidth 3kHz အောက်၊ လှိုင်းအလျား မုဒ်ခုန်ခြင်းမရှိဘဲတည်ငြိမ်သည်။ ၎င်းသည် benchtop နှင့် modular configurations များကို ပံ့ပိုးပေးသည်။ စနစ်အတွက် RS232 ဆက်သွယ်ရေး အင်တာဖေ့စ်နှင့် စောင့်ကြည့်ရေးဆော့ဖ်ဝဲတို့ ပါဝင်သည်။ ပေါင်းစည်းမှု။ ဖြန့်ဝေ အာရုံခံခြင်းအတွက် သင့်တော်ပါသည်။
|
ကန့်သတ်ချက် |
ယူနစ် |
ရိုးရိုး |
မှတ်ချက် |
|
|
လည်ပတ်လှိုင်းအလျား |
ကမ္မဿကာ |
1550±0.1 |
1540~1570 (စိတ်ကြိုက်) |
|
|
အပူချိန်ချိန်ညှိမှု နှေးကွေးခြင်း။ အပိုင်းအခြား |
ကမ္မဿကာ |
±0.1 |
|
|
|
အထွက်ပါဝါ |
mW |
50/100/200/500/1000 |
|
|
|
ရောင်စဉ်တန်းမျဉ်း @3dB |
kHz |
<၃ |
20dB linewidth / 20 |
|
|
ဘေးထွက်မုဒ် နှိမ်နှင်းခြင်း။ အချိုးအစား |
dB |
≥60 |
|
|
|
လှိုင်းအလျား မတည်ငြိမ်ခြင်း။ |
MHz |
≤±25 |
|
|
|
အလုပ်မုဒ် |
— |
CW |
အလင်းအဆက်မပြတ် |
|
|
ပါဝါမတည်မငြိမ် (အချိန်တို ၁၅ မိနစ်) |
dB |
≤ ±0.02 |
ညီမျှခြင်း ≤ ±0.5% |
|
|
ပါဝါမတည်မငြိမ် (၈ နာရီကြာ) |
dB |
≤ ±0.05 |
ညီမျှခြင်း ≤ ±1.2% |
|
|
ဖိုက်ဘာအမျိုးအစား |
— |
SMF-28 |
ကျပန်း polarization |
|
|
— |
PM1550 (PER>23dB) |
linear polarization |
||
|
Pigtail Connector အမျိုးအစား |
— |
FC/APC |
စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ |
|
|
အတိုင်းအတာ |
50/100/200mW |
မီလီမီတာ |
255(W)×285(D)×115(H) |
B1- ခုံတန်းလျား |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2- ခုံတန်းလျား |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31- မော်ဂျူး |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70- မော်ဂျူး |
||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
100~240V AC၊ <30W |
ခုံတန်းလျား |
|
|
DC 12V၊ 24W |
မော်ဂျူး |
|||
|
ဆက်သွယ်ရေးအင်တာဖေ့စ် |
— |
DB9 အမျိုးသမီး(RS232) |
|
|
|
လည်ပတ်အပူချိန် |
℃ |
-5~+35 |
|
|
|
သိုလှောင်မှုအပူချိန် |
℃ |
-40 ~ +85 |
|
|
● ရောင်စဉ်တန်း linewidth ≤3 KHz;
● အမျှင်ဓာတ်အားလုံး DFB ပဲ့တင်ထပ်နေသော အပေါက်၊
● လှိုင်းအလျား mode hopping မပါဘဲတည်ငြိမ်;
● DB9 လွယ်ကူသောပေါင်းစပ်မှုအတွက် အမျိုးသမီး (RS232) ဆက်သွယ်ရေး။
● LiDAR;
● ကော့စတစ် အာရုံခံကိရိယာများ၊ ရေအားလျှပ်စစ်များ;
● အမျှင်ဓာတ် Optic Distributed Sensing

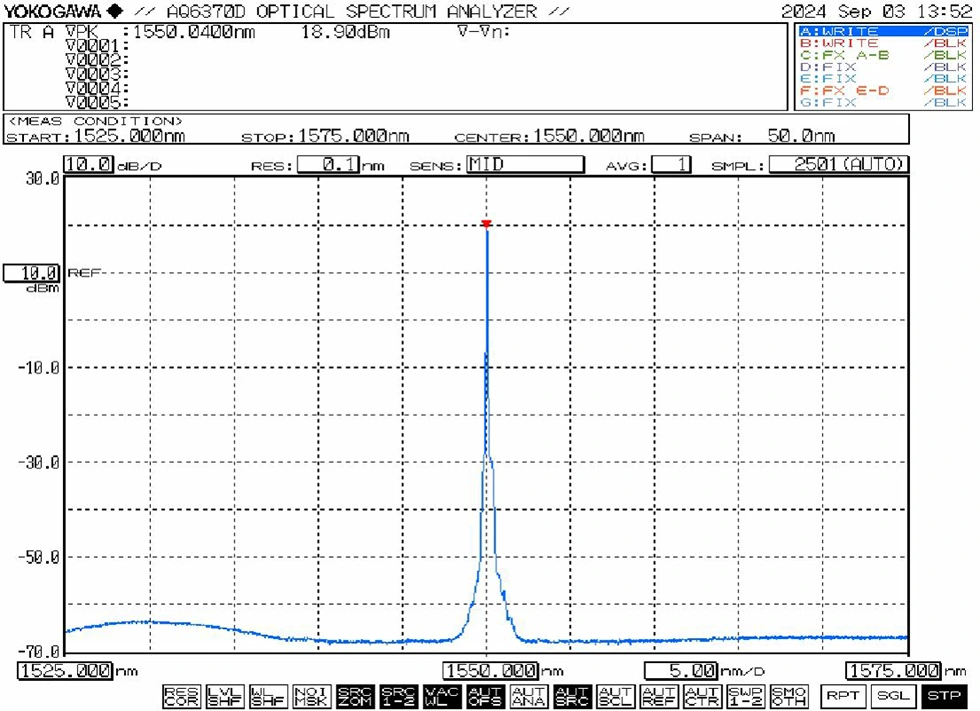

● ပုံမှန်ရောင်စဉ်- 1550nm

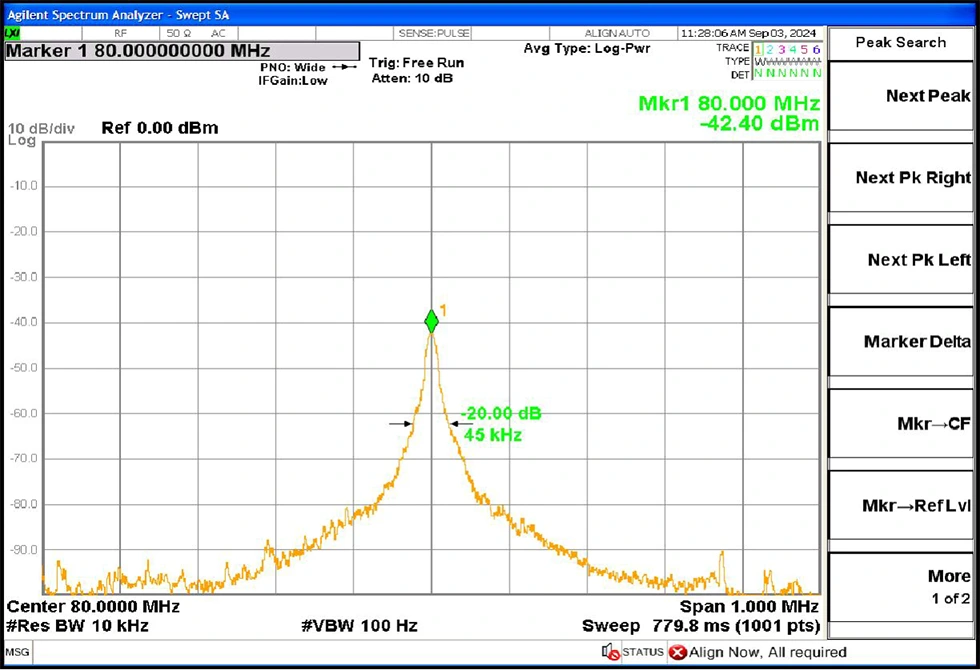

● ပုံမှန်လိုင်းအနံ- 3dB ရောင်စဉ်တန်းမျဉ်း ≤3 KHz (တူညီသော 20dB လိုင်းအနံ / 20)

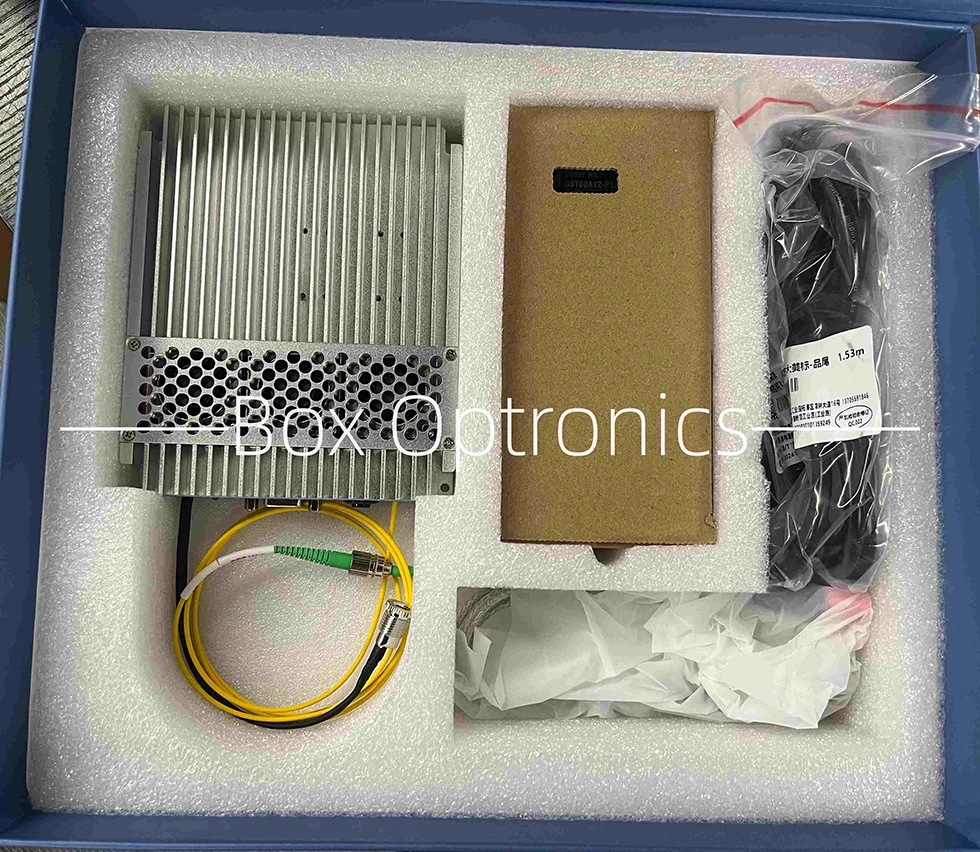

● ထုပ်ပိုးမှု ဥပမာ

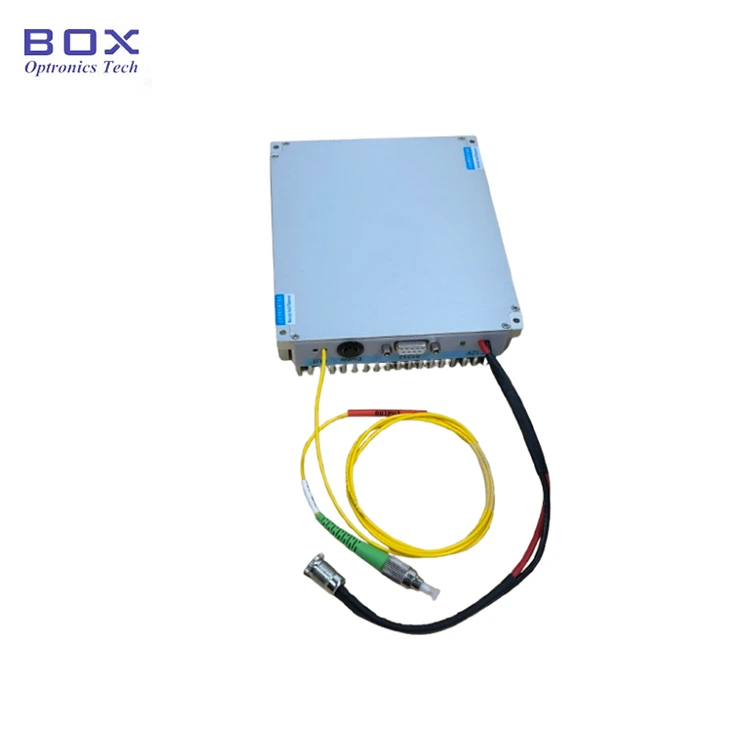

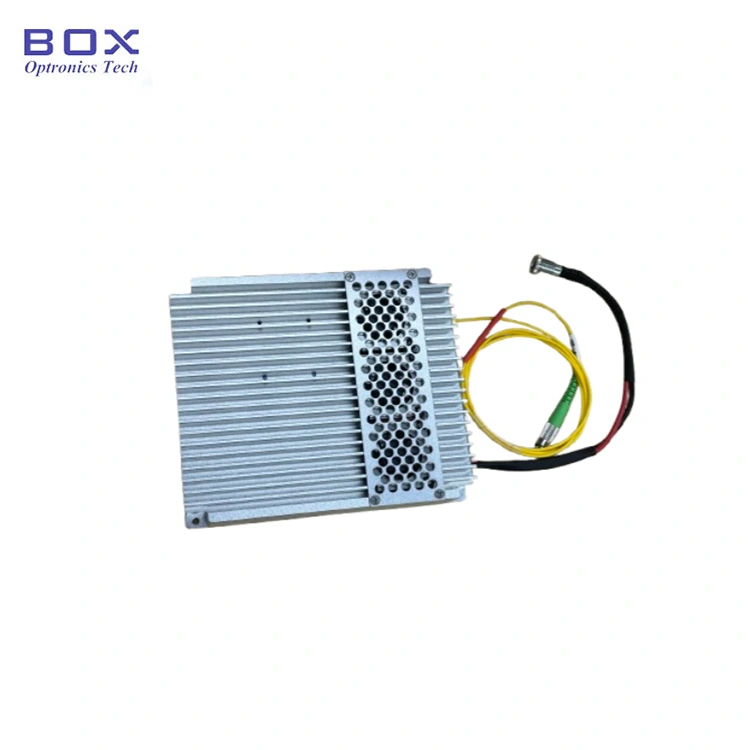

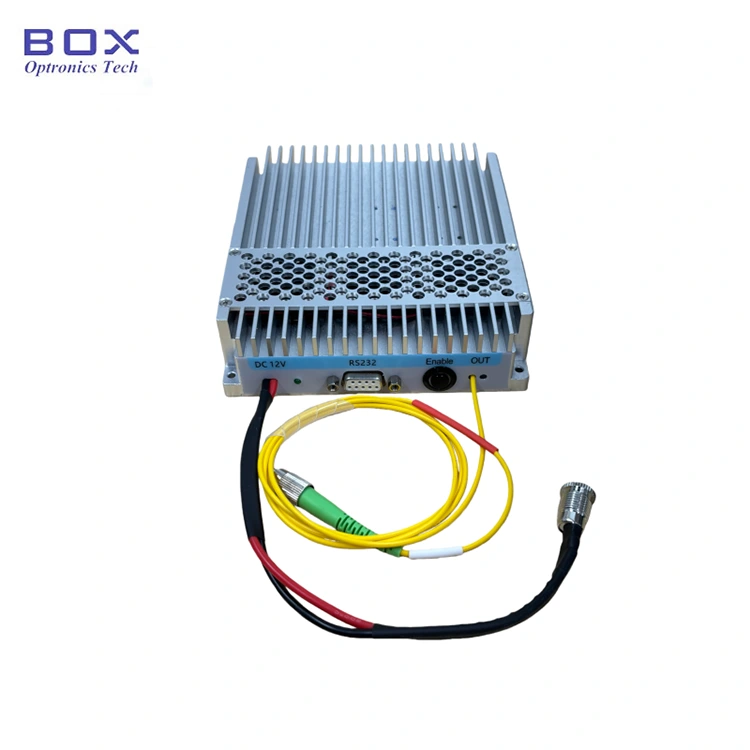

1. ပုံပန်းသဏ္ဍာန်- မော်ဂျူးတွင် ပါဝါချိတ်ဆက်ကိရိယာ၊ ပါဝါညွှန်ပြချက်၊ RS232 ပါဝင်သည်။ ဆက်သွယ်ရေးမျက်နှာပြင်၊ အထွက်ဖွင့်စနစ်ခလုတ်နှင့် လေဆာအထွက်ဖိုင်ဘာပေါက်တို့။
2. ပါဝါ ထောက်ပံ့မှု- ပါဝါပေါက်သည် စံ DC5.5×2.1mm အင်တာဖေ့စ်ကို အသုံးပြုသည်။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V)။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ AစU်ပုံသဏ္ဍာန် ချိတ်ဆက်မှုအား ပါဝါကြိုးအား switch power supply သို့ ချိတ်ဆက်ရန်အတွက် ရရှိနိုင်ပါသည်။ ဝယ်ယူသည့်အချိန်တွင် တောင်းဆိုပါ။
၃။ချိတ်ဆက်ခြင်း။ Fiber Optic Jumper- ဖုန်မှုန့်ထုပ်ကို ဖယ်ရှားလိုက်ပါ။ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ၊ ညစ်ညမ်းမှု သို့မဟုတ် ပျက်စီးမှုများအတွက် အဆုံးမျက်နှာကို စစ်ဆေးပြီး သေချာပါစေ။ အခြားဖိုက်ဘာပစ္စည်းများ သို့မဟုတ် စမ်းသပ်ကိရိယာများနှင့် မချိတ်ဆက်မီ သန့်ရှင်းမှု။ အဘို့ ပါဝါမြင့်မားသော မော်ဒယ်များ၊ ပေါင်းစပ်ပေါင်းစပ်ခြင်းကို အကြံပြုထားသည်။
4.ချိတ်ဆက်ခြင်း။ Host Computer သို့ Module: ပါ၀င်သော ကိုသုံးပါ။ မော်ဂျူးကိုကွန်ပျူတာနှင့်ချိတ်ဆက်ရန် USB-RS232 အမှတ်စဉ်ဒေတာကေဘယ်လ်။ တပ်ဆင်ပါ။ ဆက်သွယ်ရေးကိုဖွင့်ရန် သီးခြားစီရီယာဒရိုက်ဗာ (ထုတ်လုပ်သူမှ ပံ့ပိုးပေးသည်)။ ဒရိုက်ဘာမပါဘဲ၊ လက်ခံဆော့ဖ်ဝဲလ်သည် module သို့မချိတ်ဆက်နိုင်ပါ။

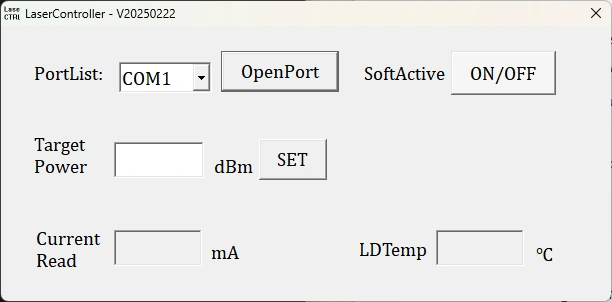

5.Software:အိမ်ရှင်ဆော့ဖ်ဝဲလ်ကခွင့်ပြုပါတယ်။ output power ကိုချိန်ညှိခြင်းနှင့် လေဆာ output ကိုထိန်းချုပ်ခြင်းမှတဆင့် "SoftActive" ခလုတ်။ ဆော့ဖ်ဝဲသည် set pump current, output ကိုပြသသည်။ ပါဝါနှင့် အပူချိန် စောင့်ကြည့်မှု အခြေအနေ။
6.Parameter Memory-ဆက်တင်များနှင့် ဆော့ဖ်ဝဲမှတစ်ဆင့် ပြင်ဆင်သတ်မှတ်ထားသော အခြေအနေကို မော်ဂျူး၏အတွင်း အလိုအလျောက် သိမ်းဆည်းပါသည်။ အတွင်းမှတ်ဉာဏ်။ ကန့်သတ်ချက်များမပါပါက host computer ချိတ်ဆက်မှုမလိုအပ်ပါ။ ပြုပြင်ပြောင်းလဲရန် လိုအပ်ပါသည်။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ပါဝါချိန်ညှိနိုင်သည်။ (ချန်လှပ်ထားနိုင်သည်) |
ဖိုက်ဘာအမျိုးအစား |
အတိုင်းအတာ |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
မျဉ်းကြောင်းအကျယ် ဖိုင်ဘာလေဆာ |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: ပါဝါ ချိန်ညှိနိုင်သော |
SM:SMF-28e PM:PM1550 |
B1/B2-ခုံတန်းလျား M31/M70 : မော်ဂျူး |
ဥပမာ- NLFL-1550-50-T-SM-M
(မှာယူမှုအချက်အလက်- 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser၊ 50mW အထွက်ပါဝါ၊ ပါဝါချိန်ညှိနိုင်သော၊ SM ဖိုက်ဘာ၊ မော်ဂျူးအထုပ်)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 15 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
1. Operation Notes and Maintenance-1550nm 3kHz Ultra-Narrow Linewidth ဖိုက်ဘာလေဆာ
● တားဆီးရန် ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို မကြာခဏ ပလပ်ထိုးခြင်း/ဖြုတ်ခြင်းများကို ရှောင်ကြဉ်ပါ။ ဖုန်မှုန့်များ စုပုံခြင်းနှင့် မျက်နှာ အဆုံး ပျက်စီးခြင်း။
● ဖိုက်ဘာအချိတ်အဆက်များကို ပျစ်ကင်းစင်သော သုတ်ဆေးဖြင့် သန့်ရှင်းပြီး စစ်ဆေးပါ။ ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာ ထောက်လှမ်းကိရိယာ။ အမျှင်များကို အမြဲချိတ်ဆက်/ဖြုတ်ပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် စွမ်းအားမရှိခြင်း။ ဖုန်ထုပ်များဖြင့် အသုံးမပြုသော ချိတ်ဆက်ကိရိယာများကို ထုပ်ပါ။
● စက်ပစ္စည်းများကို ခြောက်သွေ့ပြီး အစိုဓာတ်ကင်းစင်သော ပတ်ဝန်းကျင်တွင် သိမ်းဆည်းပါ။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
