1. နိဒါန်း 1064nm Multimode Fiber High-Power Pump အရင်းအမြစ်
2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. Standard Accessories များ
6. ဘေးကင်းသော လည်ပတ်မှုလမ်းညွှန်
7. မှာယူမှုအချက်အလက်
8. ဒေတာစာရွက်
9. အသုံးအနှုန်းများနှင့် ကိုးကားချက် ငွေပေးချေမှု
10. ဦးဆောင်ချိန်
11. Operation Notes နှင့် ထိန်းသိမ်းခြင်း။
12. အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု
1064nm စွမ်းအားမြင့်လေဆာအရင်းအမြစ်သည် တစ်ခုအပေါ်အခြေခံသည်။ 105/125um fiber-coupled output ပါရှိသော စွမ်းဆောင်ရည်မြင့် semiconductor လေဆာ ချစ်ပ်၊ ဘေးကင်းပြီး တည်ငြိမ်မှုရှိစေရန်အတွက် အဆက်မပြတ်-လက်ရှိမောင်းနှင်နေသော ဆားကစ်တစ်ခု လေဆာ၏လုပ်ဆောင်ချက်။ ဖိုင်ဘာလေဆာစုပ်စက်တွင် အသုံးပြုရန် သင့်လျော်သော၊ biomedicine စသဖြင့်ပေါ့။ ရေရှည်အသုံးပြုရာတွင် အထူးဂရုပြုသင့်သည်။ လေဆာအရင်းအမြစ်၏အပူ dissipation ။
|
ကန့်သတ်ချက်များ |
ယူနစ် |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
မှတ်စုများ |
|
လည်ပတ်လှိုင်းအလျား |
ကမ္မဿကာ |
1054 |
1064 |
1074 |
|
|
အထွက်ပါဝါ |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
လည်ပတ်မှုမုဒ် |
- |
CW |
|
||
|
ပါဝါမတည်မငြိမ် |
dB |
≤±0.02 (15 မိနစ်။); ≤±0.05 (8 နာရီ) |
≤±0.5%; ≤±1.2% |
||
|
ဖိုက်ဘာအမျိုးအစား |
- |
၁၀၅/၁၂၅ |
0.22NA |
||
|
ဖိုက်ဘာချိတ်ဆက်ကိရိယာ |
- |
FC/PC သို့မဟုတ် SMA |
|
||
|
ဆက်သွယ်ရေးကြားခံ |
- |
DB9 အမျိုးသမီး(RS232) |
|
||
|
အတိုင်းအတာ |
မီလီမီတာ |
125(L)×150(W)×31(H) |
မော်ဂျူး |
||
|
အတိုင်းအတာ |
မီလီမီတာ |
195(W)×220(D)×120(H) |
ခုံတန်းလျား |
||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
VDC |
12V/15A |
မော်ဂျူး |
||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
VAC |
100-240VAC |
ခုံတန်းလျား |
||
|
လည်ပတ်မှုအပူချိန် |
℃ |
+15 ~ +50 |
|
||
|
သိုလှောင်မှုအပူချိန် |
℃ |
-30 ~ +70 |
|
||
● မြင့်မားသောတည်ငြိမ်မှု;
● မြင့်သည်။ အထွက်စွမ်းအား;
● Module အထုပ်နှင့်အတူ လွယ်ကူသောပေါင်းစည်းမှုအတွက် ဆက်သွယ်ရေးစောင့်ကြည့်ခြင်း၊
● FC/UPC သို့မဟုတ် SMA905 ချိတ်ဆက်ကိရိယာကို ပေးပါ။
● ဖိုက်ဘာလေဆာစုပ်စက်;
● ဇီဝဆေး၊
● ပစ္စည်းလေဆာ အပြောင်းအလဲနဲ့။
● Standard Accessories များ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
ပန့်ရင်းမြစ် (Module Host) |
1 |
|
2 |
USB-RS232 DB9 ဒေတာကြိုး |
1 |
|
3 |
Power Adapter (ချန်လှပ်ထားနိုင်သည်) |
1 |
|
4 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
အဆင့် 1.ထုပ်ပိုးခြင်း- တပ်ဆင်ခြင်းမပြုမီ စစ်ဆေးပါ။ ပန့်ရင်းမြစ် မော်ဂျူး၊ USB ဒေတာအပါအဝင် ဆက်စပ်ပစ္စည်းများအားလုံး ပြည့်စုံမှုရှိမရှိ ကေဘယ်လ်၊ ပါဝါအဒက်တာ၊ စမ်းသပ်မှုအစီရင်ခံစာ စသည်ဖြင့်
အဆင့်၂။ပါဝါထောက်ပံ့မှု- DC သို့ ချိတ်ဆက်ထားသည်။ ပါဝါထောက်ပံ့မှုသို့ ကူးပြောင်းခြင်း သို့မဟုတ် ၎င်းတို့၏ ပါဝါနှင့် ကိုက်ညီသော ထိန်းညှိပါဝါထောက်ပံ့မှု ထောက်ပံ့ရေးလိုအပ်ချက်များ။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC12V) ကိုသာ အသုံးပြုပါ။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ (Power Adapter ပေးထားသည်။ ဒေသဆိုင်ရာဗို့အားစံနှုန်းများအတိုင်း။)
အဆင့် 3.အထွက်ဖိုင်ဘာချိတ်ဆက်ခြင်း- ကိုဖွင့်ပါ။ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သို့မဟုတ် အနားကွပ်ရှိ ဖုန်မှုန့်ထုပ်၊ ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပါ၊ နှင့် ဖိုင်ဘာကို ချိတ်ဆက်ပါ သို့မဟုတ် ဖိုင်ဘာကို ခွဲ၍ စမ်းသပ်ရန် စက် သို့မဟုတ် ပါဝါမီတာကို ချိတ်ဆက်ပါ။ ညစ်ညမ်းမှုနှင့် ပျက်စီးမှုမရှိကြောင်း အတည်ပြုပြီးနောက်။
Setp4.အိမ်ရှင်ကွန်ပြူတာသို့ချိတ်ဆက်ပါ- အသုံးပြုပါ။ 1064nm Multimode Fiber High-Power ကိုချိတ်ဆက်ရန် USB-RS232 DB9 Data Cable Pump အရင်းအမြစ်နှင့်ကွန်ပျူတာ; ကွန်ပြူတာမှာ သီးသန့် တပ်ဆင်ရပါမယ်။ မဟုတ်ရင် USB-RS232 serial port data cable ကိုခွဲခြားသတ်မှတ်ရန် serial port driver လက်ခံကွန်ပြူတာဆော့ဖ်ဝဲနှင့် အလင်းရင်းမြစ် မော်ဂျူးသည် မှန်ကန်စွာ မဖြစ်နိုင်ပါ။ ချိတ်ဆက်ပြီး ဆက်သွယ်ခဲ့သည်။ ယာဉ်မောင်းအတွက် Box Optronics ကိုမေးပါ။
အဆင့် 5. ထိန်းချုပ်ဆော့ဖ်ဝဲ- Box Optronics သည် အမှတ်စဉ်အမိန့်စာ သို့မဟုတ် PC ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။ 1064nm Multimode Fiber ၏ LD လက်ရှိနှင့် LD အပူချိန်ကို ထိန်းချုပ်ပါ။ ပါဝါမြင့်ပန့် အရင်းအမြစ်။ မှန်ကန်သော port ကိုရွေးချယ်ပါ၊ လက်ရှိနှင့်သတ်မှတ်ပါ။ အပူချိန်၊ ထို့နောက်ဖွင့်ခလုတ်ကိုနှိပ်ပါ။ (ထိခိုက်မှုမဖြစ်စေရန်၊ ကားကို အရှိန်မြှင့်ပါ။ ကနဦးလည်ပတ်မှုတွင် နှေးကွေးစွာ စီးဆင်းနေသည်။ လက်ရှိ အပြည့်အ၀ မသုံးပါနှင့်။)
အဆင့်၆။အသုံးပြုပြီးနောက်၊ ပိတ်ခလုတ်ကိုနှိပ်ပါ၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ကာ ချိတ်ဆက်မှုဖြုတ်ပါ။ ဖိုင်ဘာချိတ်ဆက်မှု။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
အထုပ် |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Pump Laser အရင်းအမြစ် |
1064: 1064nm |
8:8W 20:20W 45:45W |
M1:105/125um M2:200/220um တခြား |
FU:FC/UPC SMA:SMA905 တခြား |
M: မော်ဂျူး B: ခုံတန်းလျား |
ဥပမာ- BFL-1064-20M1 -FU-M
(မှာယူမှုအချက်အလက်- 1064nm Multimode Fiber High-Power Pump အရင်းအမြစ်၊ 20W အထွက်ပါဝါ၊ 105/125um 0.22NA ဖိုက်ဘာ၊ FC/UPC ချိတ်ဆက်ကိရိယာ၊ မော်ဂျူးအထုပ်) ပါရှိသည်။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 15 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။

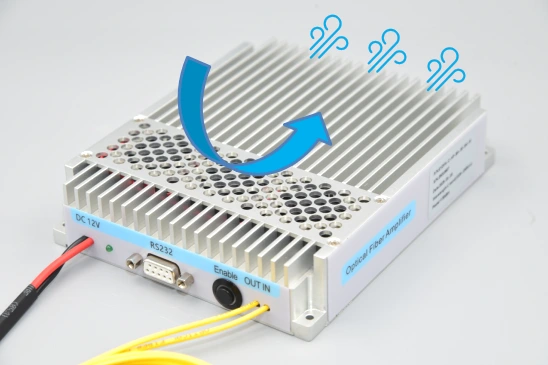

● ရေရှည်အသုံးပြုနေစဉ်အတွင်း အပူကို ဂရုပြုသင့်သည်။ လေဆာရင်းမြစ်ကို စုပ်ယူခြင်း။ လေဆာအရင်းအမြစ်ကို အပူပေါ်တွင် ပြုပြင်သင့်သည်။ ပန်ကာဖြင့် အအေးခံပြီး နစ်သွားသည်။
● ဖိုက်ဘာချိတ်ဆက်ကိရိယာဖြင့် လေဆာရင်းမြစ်ကို အသုံးမပြုမီ၊ လိုအပ်ပါသည်။ ရှောင်ရှားရန် ဖိုက်ဘာအော့ပတစ် ချိတ်ဆက်ကိရိယာ၏ အဆုံးကို သန့်ရှင်းစေရန် အခမဲ့အာမခံဖြင့် အကျုံးမဝင်သော fiber optic plug ကို လောင်ကျွမ်းစေပါသည်။
● ဧရိယာရှိလူတိုင်းသည် သင့်လျော်သောလေဆာဘေးကင်းမှုကို ၀တ်ဆင်ထားကြောင်း သေချာပါစေ။ လေဆာမှ ထုတ်ပေးသော ရောင်ခြည်များကို ကာကွယ်ရန် မျက်မှန်။ ယူဆရသည်။ အော်ပရေတာသည် လေဆာ လည်ပတ်မှုတွင် ပါ၀င်သော အန္တရာယ်များနှင့် အကျွမ်းတဝင်ရှိကြောင်း၊ လေဆာဘေးကင်းရေးအလေ့အကျင့်။
● စက်ပစ္စည်းကို အသုံးပြုနေချိန်တွင်၊ ကိရိယာသည် အလင်းအားများစွာ watts ထုတ်လွှတ်နိုင်သည်။ ဓာတ်ရောင်ခြည်။ ၎င်းသည် မျက်လုံးဘေးကင်းရေးအန္တရာယ်နှင့် ဖြစ်နိုင်ခြေရှိသည့် အပူအရင်းအမြစ်နှစ်ခုလုံးကို တင်ပြသည်။ မီးလောင်လွယ်သည်။
● အလင်းမှ အလင်းဖြာထွက်ခြင်းကို ဖမ်းယူရန် လုံလောက်သော အလင်းတန်းတစ်ခု တပ်ဆင်ပါ။ ဖိုက်ဘာအဆုံး။ အထွက်အား သင့်လျော်သော beam ရပ်တန့်ခြင်း သို့မဟုတ် ညွှန်ကြားထားကြောင်း သေချာပါစေ။ ရည်ရွယ်ထားသော ပစ်မှတ်။
● သုညမှ စက်သို့ အသုံးပြုနေသော လက်ရှိကို အမြဲတမ်း ချဉ်းကပ်ပါ။ အလိုရှိသောအဆင့်။ Diode ကိုပိတ်သည့်အခါ ဤလုပ်ထုံးလုပ်နည်းကို နောက်ပြန်လှည့်ပါ။
● သတ်မှတ်ချက်အထက်ပါဝါနှင့် အပူချိန်များတွင် လည်ပတ်လုပ်ဆောင်မှု ရှိလိမ့်မည်။ စက်ပစ္စည်းအိုမင်းမှုကို အရှိန်မြှင့်ပေးပြီး စက်ပစ္စည်းကို ဖျက်ဆီးနိုင်သည်။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
