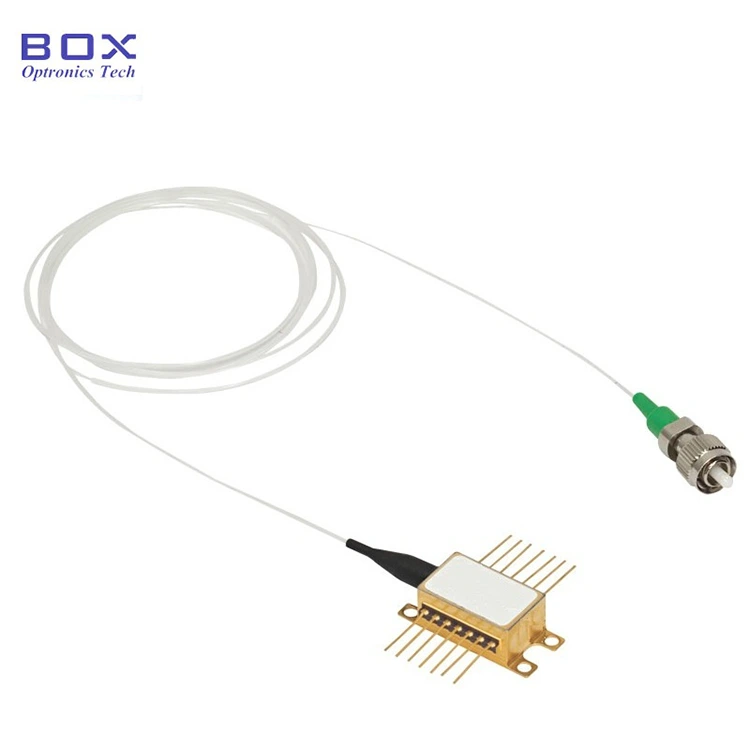

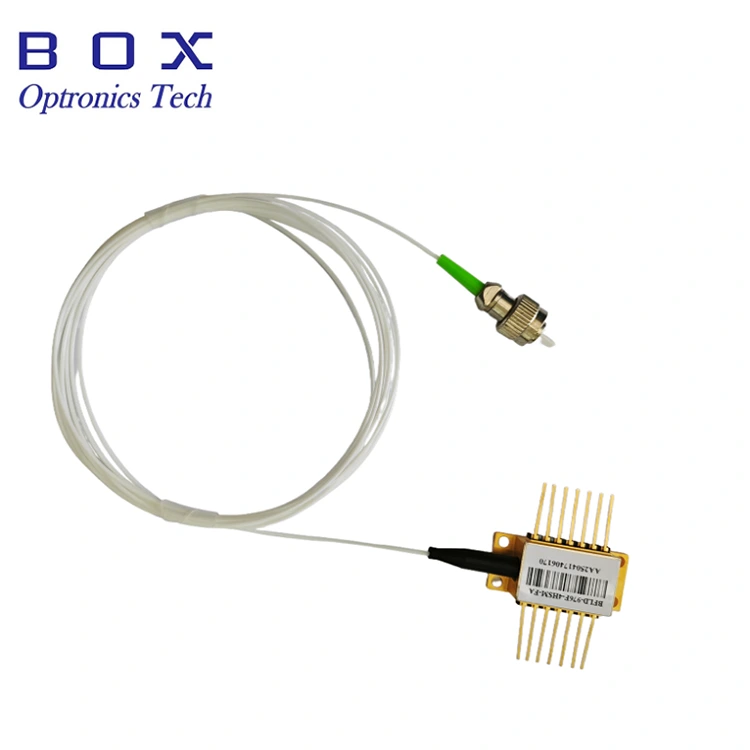

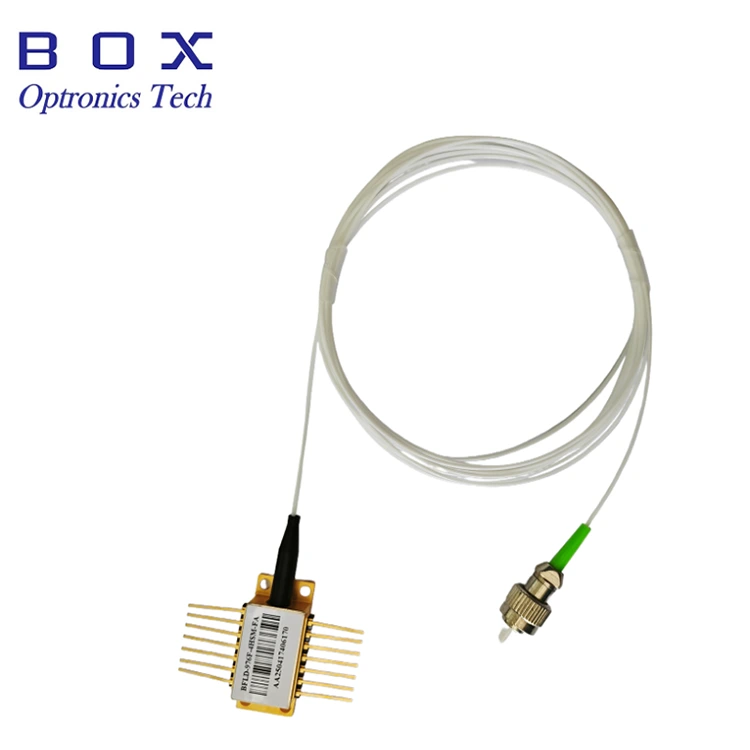

980nm TEC-Cooled Pump Laser Diode သည် optical communications၊ fiber amplifiers နှင့် laser pumping အတွက် စွမ်းဆောင်ရည်မြင့် optoelectronic အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ Built-in TEC cooling သည် တည်ငြိမ်သော output ကိုသေချာစေသည်။ အလယ်လှိုင်းအလျားသည် 974nm သို့မဟုတ် 976nm၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။ 14-pin လိပ်ပြာအထုပ်။ 200mW/400mW/600mW အထွက်ပါဝါ။ ကျစ်ဆံမြီးကို SM ဖိုက်ဘာ သို့မဟုတ် PM ဖိုက်ဘာဖြင့် ပြုလုပ်ထားသည်။ 12 လအာမခံ။ ဤစက်ပစ္စည်းသည် တည်ငြိမ်လျှပ်စစ်ဓာတ်အားနှင့် ထိလွယ်ရှလွယ်ပါသည်။ စက်ပစ္စည်းအတွက် တည်ငြိမ်သော အကာအကွယ်အစီအမံများကို တင်းကြပ်စွာ စောင့်ကြည့်ရမည်ဖြစ်သည်။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
မှတ်စုများ |
|
LD Threshold လက်ရှိ |
ITH |
|
45 |
80 |
mA |
CW |
|
အထွက်ပါဝါ |
PF |
|
|
600 |
mW |
အကယ်၍ (BOL) <900mA |
|
LD Forward လက်ရှိ |
IF |
|
|
1200 |
mA |
PF=အဆင့်သတ်မှတ်ပါဝါ |
|
ပျော့ပျောင်းသောစွမ်းအား |
PKINK |
450 |
|
|
mW |
>=1.2*အဆင့်သတ်မှတ်ပါဝါ |
|
အခမဲ့လက်ရှိ |
IKINK |
>=1.2*If(BOL) |
mA |
[1] |
||
|
LD Forward ဗို့အား |
VF |
|
|
2.5 |
V |
PF=အဆင့်သတ်မှတ်ပါဝါ |
|
အလယ်ဗဟိုလှိုင်းအလျား |
λC |
973 |
974 |
975 |
ကမ္မဿကာ |
အထွတ်အထိပ်၊ PF=အဆင့်သတ်မှတ်ပါဝါ |
|
975 |
976 |
977 |
ကမ္မဿကာ |
အထွတ်အထိပ် |
||
|
လှိုင်းအလျားအလှည့် |
△λp/△ Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp |
|
Spectrum အကျယ် |
△λ |
|
|
2 |
ကမ္မဿကာ |
RMS@-13dB |
|
Spectrum တည်ငြိမ်မှု |
|
-0.5 |
|
0.5 |
ကမ္မဿကာ |
PF=အဆင့်သတ်မှတ်ပါဝါ၊ t=60s |
|
တုံ့ပြန်မှုကို စောင့်ကြည့်ပါ။ |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V၊ PF=အဆင့်သတ်မှတ်ပါဝါ |
|
တုံ့ပြန်မှု တည်ငြိမ်မှုကို စောင့်ကြည့်ပါ။ |
|
|
|
20% |
|
@လည်ပတ်မှုအပူချိန်အားလုံး။ |
|
မှောင်သောလျှပ်စီးကြောင်းကိုစောင့်ကြည့်ပါ။ |
အမှတ်သညာ |
|
|
50 |
nA |
VPD=5V |
|
TEC လက်ရှိ |
ITEC |
|
|
2 |
A |
TCASE = 75 ℃ |
|
TEC ဗို့အား |
VTEC |
|
|
3.5 |
V |
TCASE = 75 ℃ |
|
TEC Module ပါဝါသုံးစွဲမှု |
P |
|
|
5 |
W |
TCASE = 75 ℃ |
|
ပါဝါတည်ငြိမ်မှု > 20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Peak-to-peak၊ t=60s၊ DC မှ 50kHz နမူနာ၊ TC = 25 ℃ |
|
ခြေရာခံအမှား |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃၊ [2] ကိုရည်ညွှန်းသည် |
|
Thermistor ခုခံမှု |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG = 25 ℃ |
|
Thermistor B ကိန်းသေ |
BTH |
|
3900 |
|
k |
TSTG = 25 ℃ |
600mW အထိ တုန်ခါမှုမရှိသော လည်ပတ်စွမ်းအား။
SM ဖိုက်ဘာနှင့် PM ဖိုက်ဘာတို့ကို ရွေးချယ်နိုင်သည်။
ဖိုက်ဘာ Bragg ဆန်ခါတည်ငြိမ်မှု။
TEC အအေးပေးစက်၊ အပူချိန်ထိန်းကိရိယာနှင့် မော်နီတာဒိုင်အိုဒတို့ကို ပေါင်းစပ်ထားသည်။
ဖိုက်ဘာ အသံချဲ့စက် ချပေးခြင်း။
အာရုံခံခြင်းနှင့် တိုင်းတာခြင်း။
CATV ဂီယာ။
DWDM စနစ်များ။
Femtosecond စနစ်များ။

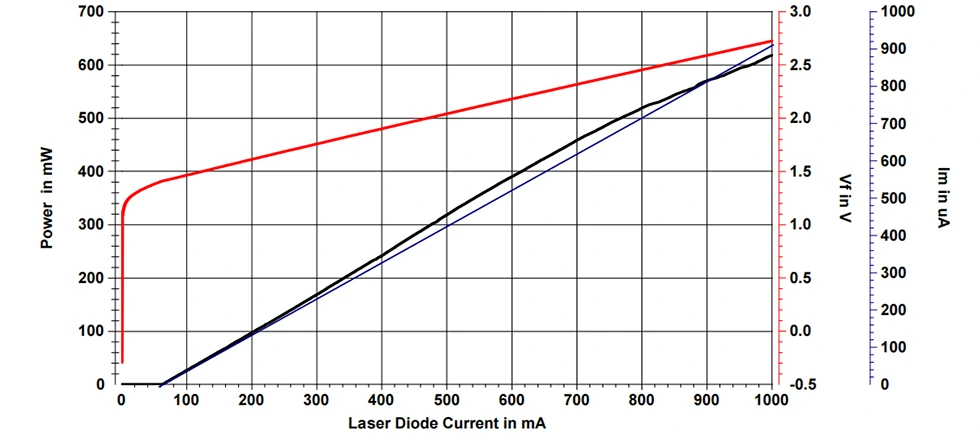

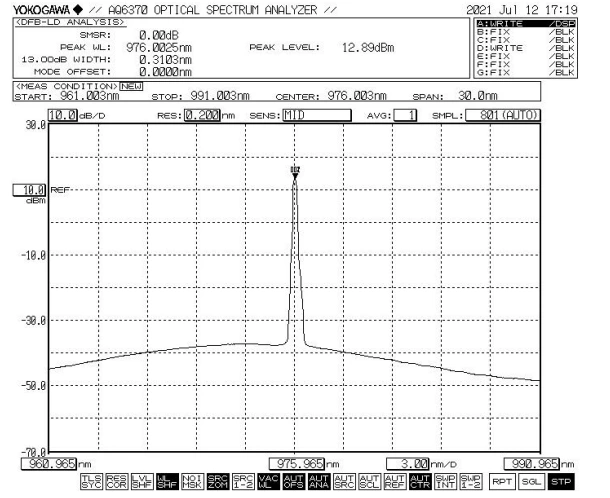

ပုံမှန်ရောင်စဉ်နှင့် PIV- 976nm၊ WL သည်းခံနိုင်မှု +/-1nm၊ 600mW

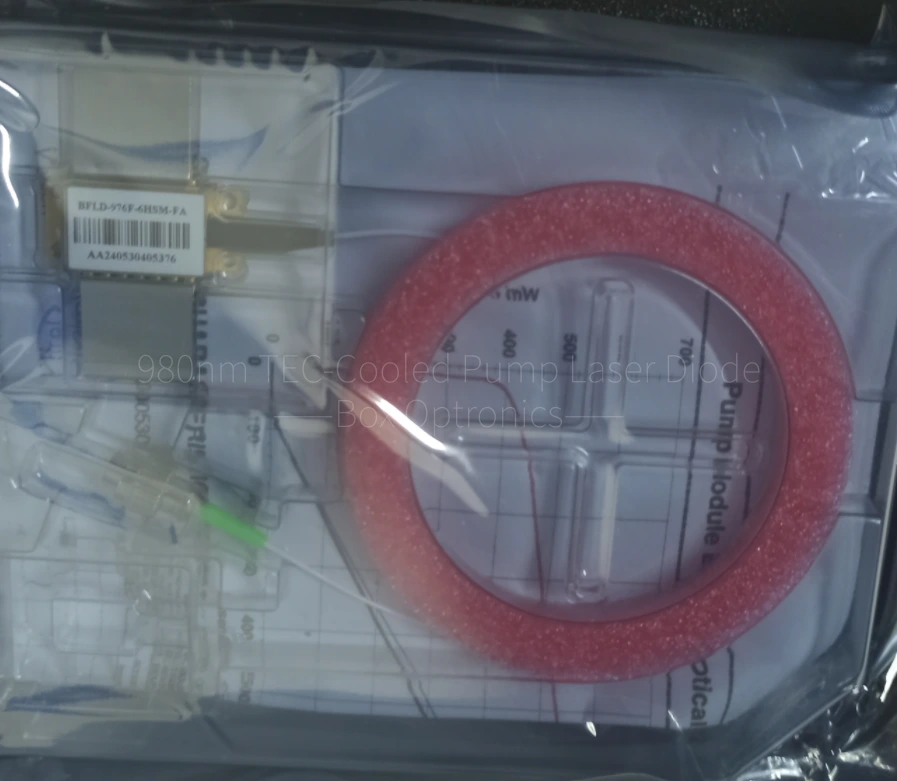

ထုပ်ပိုးမှုဥပမာ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
980nm TEC-Cooled Pump Laser Diode |
1 |
|
2 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
* သီးခြားစက်ပစ္စည်း; built-in driver မရှိပါ။
|
နာမည် |
လှိုင်းအလျား |
FBG |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
အကာအကွယ်ပြွန် |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm Pump လေဆာ |
974:974nm 976: 976nm |
F: အတူ |
2H:200mW 4H:400mW 6H:600mW ... တခြား |
SM: Single မုဒ် PM: Polarization ထိန်းသိမ်းခြင်း။
|
N: Null FA- FC/APC SA- SC/APC တခြား |
0: ဖိုက်ဘာဗလာ 1:900um ချောင်ပြွန် |
ဥပမာ- BDLD-976F-6HSM-N0
(မှာယူမှုအချက်အလက်- 980nm TEC-Cooled Pump Laser Diode၊ လိပ်ပြာအထုပ်၊ 976nm၊ FBG၊ 600mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ ချိတ်ဆက်ကိရိယာမပါဘဲ၊ ဖိုက်ဘာဗလာ)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်နိုင်ပါသည်။
ကိုးကားသတ်မှတ်ချက်များ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics မှ EXW ကိုအသုံးပြုရန် အကြံပြုအပ်ပါသည်။ သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ထုတ်ကုန်များအတွက် ပို့ဆောင်ခကို ကြိုတင်ပေးချေပါ။
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာပါသည်။ (ပစ္စည်းလက်ကျန်များရှိပါက အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
လည်ပတ်သည့်အခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ ထိုသို့ပြုလုပ်ခြင်းကြောင့် မျက်လုံးထိခိုက်မှုဖြစ်စေနိုင်သောကြောင့် ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ပါနှင့်။
ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့်၊ ထုပ်ပိုးမှု၊ သယ်ယူပို့ဆောင်ရေးနှင့် အသုံးပြုမှုအတွင်း တင်းကျပ်သော တည်ငြိမ်မှုကာကွယ်ရေးအစီအမံများကို လိုက်နာရန် လိုအပ်ပါသည်။ ထို့အပြင်၊ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းသည် စက်ပစ္စည်းအား အမြဲတမ်းပျက်စီးစေနိုင်သည် (ဥပမာ၊ သင့်လျော်သော စက်ပစ္စည်းများကို မြေပေါ်ရှိစေရန် သေချာစေရန်နှင့် တည်ငြိမ်မှုဆန့်ကျင်သော လက်ပတ်ကြိုးကို ၀တ်ဆင်ထားခြင်း) ကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်းမှ ကာကွယ်ရန် ကြိုတင်ကာကွယ်မှုများ ပြုလုပ်ရပါမည်။
အလင်းမျှင်များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲယူရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ကိရိယာကို ၎င်း၏ ပေါက်ပေါက်မှ ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါ၊ ကိရိယာ၏နောက်ဘက်ရှိ အင်္ကျီလက်ပေါ်ကို ဖိအားသက်ရောက်ခြင်း သို့မဟုတ် ဆွဲမချပါနှင့်။ ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားသော စက်ပစ္စည်းများအတွက်၊ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားစဉ်အတွင်း စက်နှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုလုံးကို တစ်ပြိုင်နက် ရုတ်သိမ်းကြောင်း သေချာပါစေ။
ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် 260°C ထက် မကျော်လွန်ရမည်ဖြစ်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အောက်ပါတို့ကို အထူးသတိထားရပါမည်- ဂဟေလုပ်ငန်းစဉ်အတွင်း၊ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာ မြေစိုက်ထားရပါမည်။
အစိတ်အပိုင်းအားလုံးကို ပါဝါမဖွင့်မီ၊ အအေးပေးစက်ကို ဦးစွာဖွင့်ပါ၊ ထို့နောက် ချပ်စ် အပူလွန်ကဲမှုနှင့် ဝန်ပိုလွန်ကဲမှုကို တားဆီးရန် တိုးမြှင့်သည့် ပါဝါတက်သည့် အဆင့်များကို ဆက်လက်လုပ်ဆောင်ပါ။
အာမခံကာလ-
ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထားရှိပါသည်-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ၊ မိုးကြိုး၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင် လွှမ်းမိုးမှုကြောင့် ပျက်စီးခြင်း။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊

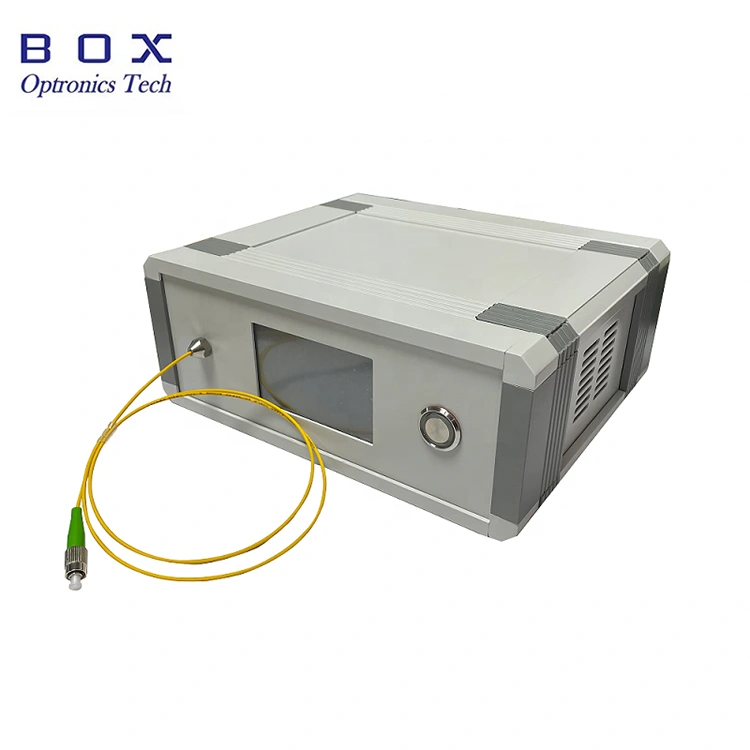

ထိတွေ့စခရင်မျက်နှာပြင်ပါရှိသော ခုံတန်းရှည်အထုပ်တွင် ရနိုင်သည်။ ပါဝါဖွင့်သည်နှင့် ချက်ချင်း အလင်းထုတ်သည်။
