1. နိဒါန်း Built-in Drive Circuits ပါရှိသော 980nm Pump Diode Laser Module
2. နည်းပညာပိုင်း သတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. Standard Accessories များ
6. ဘေးကင်းသော လည်ပတ်မှုလမ်းညွှန်
7. မှာယူမှုအချက်အလက်
8. ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
9. အသုံးအနှုန်းများနှင့် ကိုးကားချက် ငွေပေးချေမှု
10. ဦးဆောင်ချိန်
11. Operation Notes နှင့် ထိန်းသိမ်းခြင်း။
12. အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

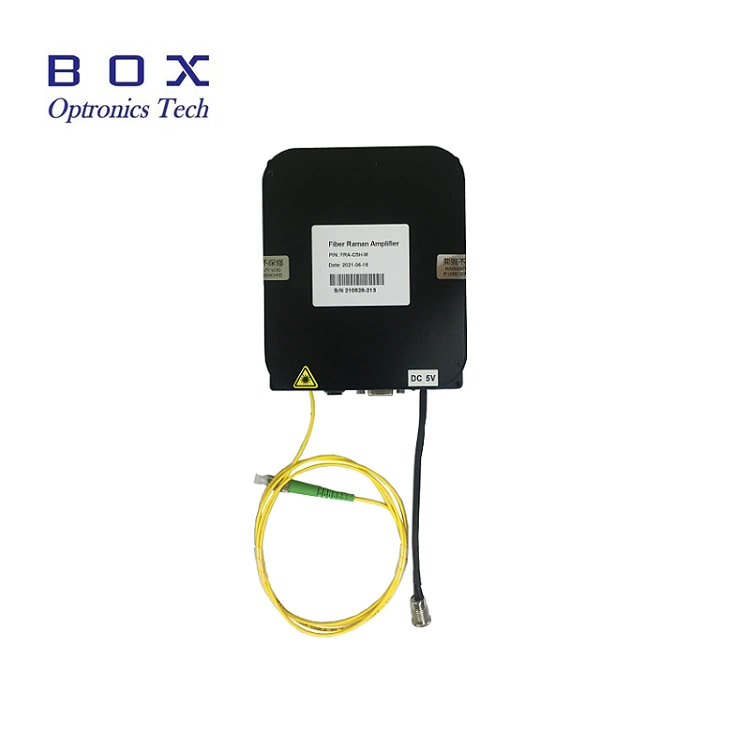

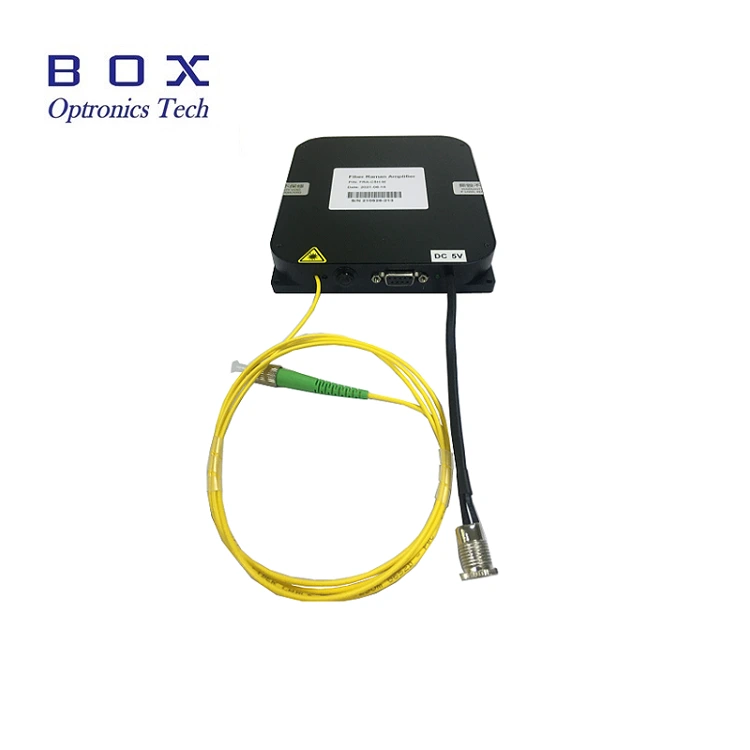

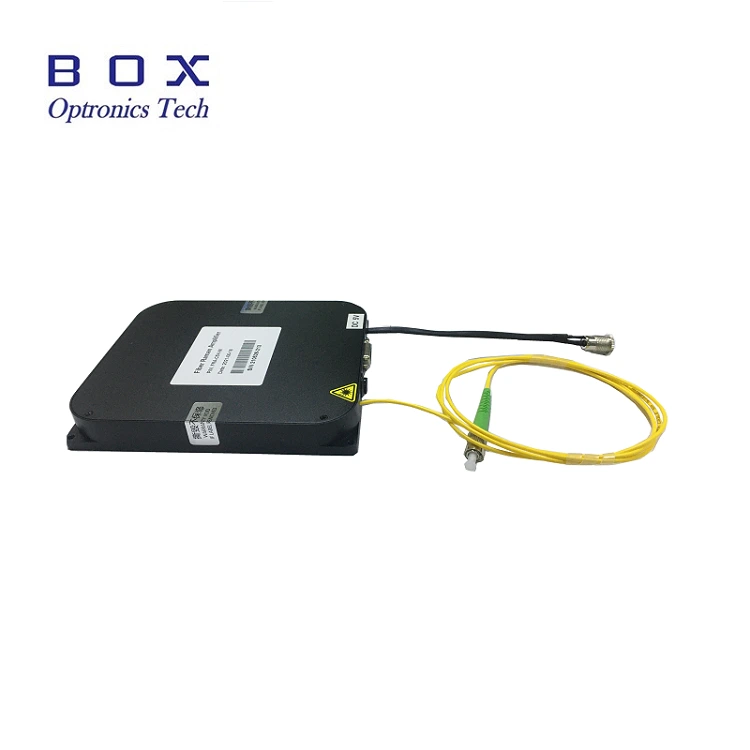

Built-in Drive ပါရှိသော 980nm Pump Diode Laser Module ဆားကစ်များသည် optical ဆက်သွယ်မှု၊ ဖိုက်ဘာချဲ့ထွင်မှုအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး၊ နှင့် Nonlinear optics သုတေသန။ ၎င်းသည် လေဆာ ချစ်ပ်၊ ဒရိုက်ပတ်လမ်း၊ အပူချိန်ထိန်းချုပ်မှုကာကွယ်ရေးယူနစ်နှင့် ဖိုက်ဘာအထွက်ဖွဲ့စည်းပုံတို့ကို တစ်ခုတည်းတွင် မပါရှိပါ။ ပြင်ပ drive၊ plug-and-play လိုအပ်သည်။ 200mW/400mW/600mW ရရှိနိုင်ပါသည်။ SM ဖိုက်ဘာနှင့် PM ဖိုက်ဘာတို့ကို ရွေးချယ်နိုင်သည်။ အာမခံ ၁ နှစ်။ လေဆာ အရင်းအမြစ်ကို အသုံးပြုတဲ့အခါ module ကိုအချိန်ကြာမြင့်စွာ, အပူ dissipation ကိုသေချာစဉ်းစားပါ။ နေရာချပါ။ အပူစုပ်ခွက်ပေါ်ရှိ module တစ်ခု။
|
ကန့်သတ်ချက်များ |
ယူနစ် |
တန်ဖိုးများ |
မှတ်စုများ |
|
လည်ပတ်လှိုင်းအလျား |
ကမ္မဿကာ |
974±1၊ 976±1 |
|
|
အထွက်ပါဝါ |
mW |
၂၀၀-၇၀၀ |
|
|
ပါဝါမတည်မငြိမ် (အချိန်တို ၁၅ မိနစ်) |
dB |
≤±0.02 |
|
|
ပါဝါမတည်မငြိမ် (၈ နာရီကြာ) |
dB |
≤±0.05 |
|
|
ချိတ်ဆက်ကိရိယာ |
- |
FC/APC |
|
|
ဖိုက်ဘာအမျိုးအစား |
- |
Hi1060/PM980 |
|
|
အတိုင်းအတာများ |
မီလီမီတာ |
195(W)×220(D)×120(H) |
ခုံတန်းလျား |
|
အတိုင်းအတာများ |
မီလီမီတာ |
150(W)×125(D)×20(H) |
မော်ဂျူး |
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
AC 110~240V၊ <20W |
ခုံတန်းလျား |
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
DC 5V/4A၊ <15W |
မော်ဂျူး |
|
ပါဝါကျုံ့ခြင်း။ |
W |
≤ 60 |
|
|
လည်ပတ်အပူချိန် |
℃ |
-5 ~ +55 |
|
|
သိုလှောင်မှုအပူချိန် |
℃ |
-40 ~ +85 |
|
● Built-in ပေါင်းစပ်ထားသော ဒရိုက်ဆားကစ်များ၊ ပြင်ပတွင်မရှိပါ။ ယာဉ်မောင်းဘုတ်လိုအပ်သည်။
● ကျစ်လစ်ပြီး သေးငယ်သော အရွယ်အစား၊ ပေါင်းစပ်မှုအတွက် သင့်လျော်သည်။ နှင့်တပ်ဆင်ရလွယ်ကူသည်။
● ပါဝါနှင့် ရောင်စဉ်တန်း တည်ငြိမ်မှု။
● ဆက်သွယ်ရေးမျက်နှာပြင်သည် သဟဇာတဖြစ်သည်။
● ဖိုက်ဘာအသံချဲ့စက် (EDFA) အတွက် ပန့်ရင်းမြစ်။
● လေဆာအာရုံခံကိရိယာ။
● ဖိုက်ဘာ ဆက်သွယ်ရေး ထုတ်လွှင့်မှု စနစ်များ။
● ဇီဝဗေဒဆိုင်ရာထောက်လှမ်းခြင်း။

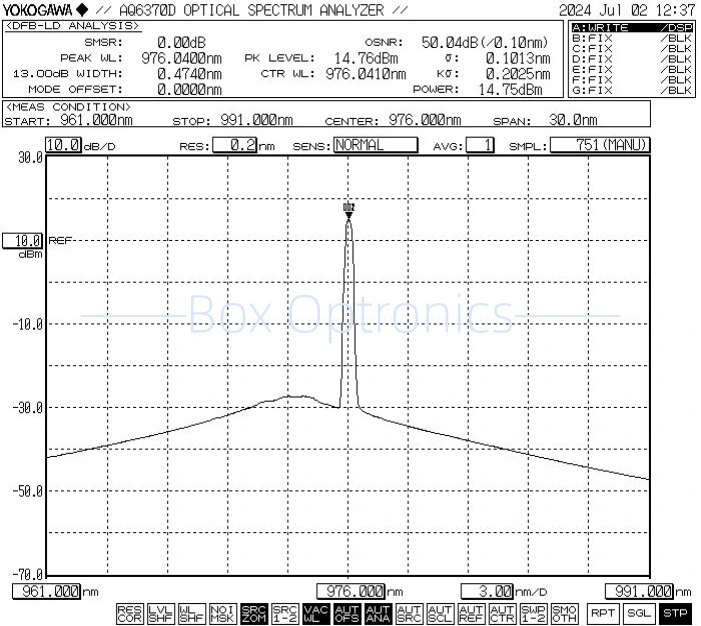

● ပုံမှန်ရောင်စဉ်- 976nm

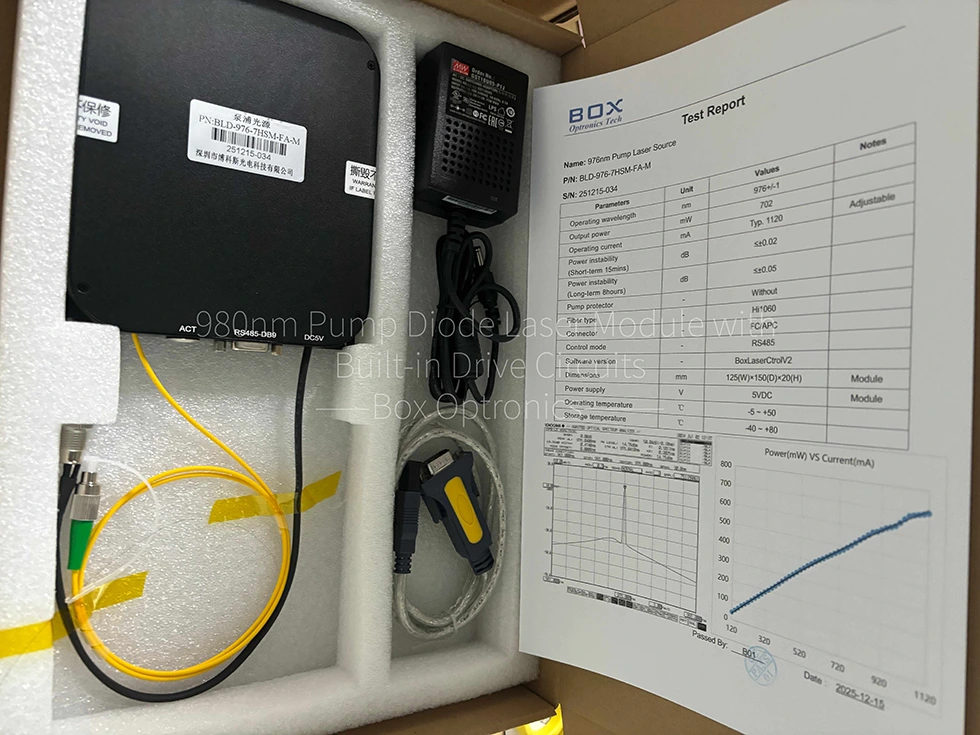

● Standard Accessories များ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
လေဆာ အရင်းအမြစ် (Module Host) |
1 |
|
2 |
USB-RS485 DB9 ဒေတာကြိုး |
1 |
|
3 |
Power Adapter (ချန်လှပ်ထားနိုင်သည်) |
1 |
|
4 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
အဆင့် 1.ထုပ်ပိုးခြင်း- တပ်ဆင်ခြင်းမပြုမီ စစ်ဆေးပါ။ Pump laser source module, USB အပါအဝင် ဆက်စပ်ပစ္စည်းများအားလုံး ပြည့်စုံမှုရှိမရှိ၊ ဒေတာကေဘယ်လ်၊ ပါဝါအဒက်တာ၊ စမ်းသပ်မှုအစီရင်ခံစာ စသည်ဖြင့်။
အဆင့်၂။ပါဝါထောက်ပံ့မှု- DC သို့ ချိတ်ဆက်ထားသည်။ ပါဝါထောက်ပံ့မှုသို့ ကူးပြောင်းခြင်း သို့မဟုတ် ၎င်းတို့၏ ပါဝါနှင့် ကိုက်ညီသော ထိန်းညှိပါဝါထောက်ပံ့မှု ထောက်ပံ့ရေးလိုအပ်ချက်များ။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V)။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ (ပါဝါဒက်တာ ဒေသန္တရဗို့အားစံနှုန်းများအတိုင်း ထောက်ပံ့ပေးသည်။)
အဆင့် 3.အထွက်ဖိုင်ဘာချိတ်ဆက်ခြင်း- ကိုဖွင့်ပါ။ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သို့မဟုတ် အနားကွပ်ရှိ ဖုန်မှုန့်ထုပ်၊ ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပါ၊ နှင့် ဖိုင်ဘာကို ချိတ်ဆက်ပါ သို့မဟုတ် ဖိုင်ဘာကို ခွဲ၍ စမ်းသပ်ရန် စက် သို့မဟုတ် ပါဝါမီတာကို ချိတ်ဆက်ပါ။ ညစ်ညမ်းမှုနှင့် ပျက်စီးမှုမရှိကြောင်း အတည်ပြုပြီးနောက်။
Setp4.အိမ်ရှင်ကွန်ပြူတာသို့ချိတ်ဆက်ပါ- အသုံးပြုပါ။ 980nm Pump Diode Laser Module နှင့် ချိတ်ဆက်ရန် USB-RS485 DB9 Data Cable Built-in Drive Circuit များနှင့် ကွန်ပျူတာ၊ ကွန်ပြူတာမှာ ပထမဆုံး install လုပ်ရပါမယ်။ USB-RS485 serial port data cable ကို သိရှိနိုင်ရန် သီးသန့် serial port driver၊ သို့မဟုတ်ပါက လက်ခံကွန်ပြူတာဆော့ဖ်ဝဲလ်နှင့် အလင်းရင်းမြစ် မော်ဂျူးသည် မဖြစ်နိုင်ပါ။ မှန်ကန်စွာ ချိတ်ဆက်ပြီး ဆက်သွယ်ပါ။ ယာဉ်မောင်းအတွက် Box Optronics ကိုမေးပါ။

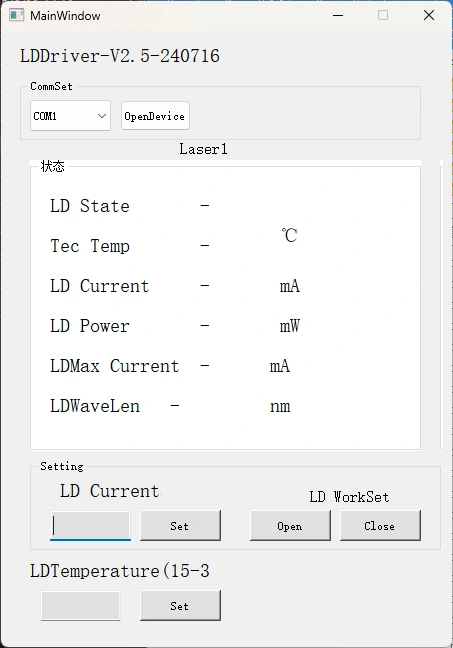

အဆင့် 5. ထိန်းချုပ်ဆော့ဖ်ဝဲ- Box Optronics သည် အမှတ်စဉ်အမိန့်စာ သို့မဟုတ် PC ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။ 980nm Pump Diode Laser Module ၏ LD လက်ရှိနှင့် LD အပူချိန်ကို ထိန်းချုပ်ပါ။ Built-in Drive Circuit များဖြင့်။ မှန်ကန်သော port ကိုရွေးချယ်ပါ၊ လက်ရှိနှင့်သတ်မှတ်ပါ။ အပူချိန်၊ ထို့နောက်ဖွင့်ခလုတ်ကိုနှိပ်ပါ။ (ထိခိုက်မှုမဖြစ်စေရန်၊ ကားကို အရှိန်မြှင့်ပါ။ ကနဦးလည်ပတ်မှုတွင် နှေးကွေးစွာ စီးဆင်းနေသည်။ လက်ရှိ အပြည့်အ၀ မသုံးပါနှင့်။)
အဆင့်၆။အသုံးပြုပြီးနောက်၊ ပိတ်ခလုတ်ကိုနှိပ်ပါ၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ကာ ချိတ်ဆက်မှုဖြုတ်ပါ။ ဖိုင်ဘာချိတ်ဆက်မှု။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
အတိုင်းအတာ |
ပန့်ဒေဝ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Pump Laser အရင်းအမြစ် |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW တခြား |
SM- မင်္ဂလာပါ 1060 PM: PM980 |
FA- FC/APC SA- SC/APC တခြား |
M: မော်ဂျူး B: ခုံတန်းလျား |
Null: မရှိဘဲ P1: 1064nm ကိုကာကွယ်သည်။ P5: 1550nm ကိုကာကွယ်သည်။ |
ဥပမာ- BLD-976-6HSM-FA-MP1
(မှာယူမှုအချက်အလက်- 980nm Pump Diode Laser Module တပ်ဆင်ပြီး Drive Circuits၊ 976nm၊ 600mW အထွက်ပါဝါ၊ SM Hi1060 ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ 1064 nm ရောင်ပြန်ဟပ်သောအလင်းကိုကာကွယ်မှု၊ မော်ဂျူးအထုပ်)။
* ပန့်အကာအကွယ်တစ်ခု တပ်ဆင်ထားပြီး၊ အထွက်ပါဝါလျော့ချမှုသည် 10-15% ဖြစ်သည်။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်ပါ။
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။

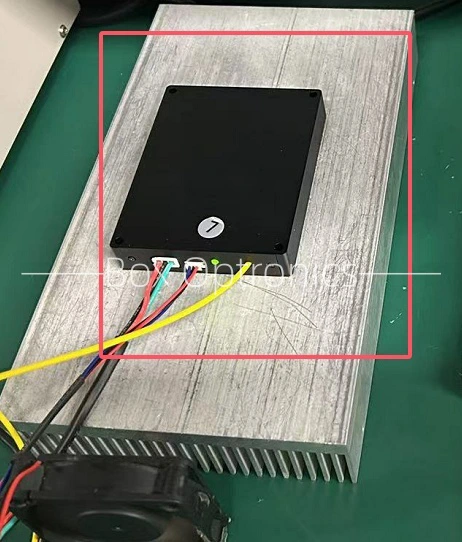

● အလင်းရင်းမြစ် မော်ဂျူးကို အချိန်ကြာမြင့်စွာ အသုံးပြုသည့်အခါ၊ သေချာပါစေ။ module ကို အပူတစ်ခုပေါ်တွင် တပ်ဆင်ခြင်းဖြင့် အပူပြန့်ပွားခြင်းနှင့် လေဝင်လေထွက်ကို စဉ်းစားပါ။ နစ်။
● စတင်သည့်အခါ၊ ပါဝါခလုတ်နှင့် နှစ်ခုလုံးကို သေချာအောင် အရင်လုပ်ပါ။ သော့ခလုတ်သည် "ပိတ်" အနေအထားတွင်ရှိပြီး ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ပါ။ စက်ပိတ်သည့်အခါ သော့ခလုတ်ကို ဦးစွာပိတ်ပါ။ အချက်ပြသည်အထိစောင့်ပါ။ ပါဝါထောက်ပံ့မှုကို မဖြုတ်မီ မီးငြိမ်းသွားပါသည်။ ဘယ်တော့မှ တိုက်ရိုက်မပါ။ စက်လည်ပတ်နေချိန်တွင် ပါဝါဖြတ်တောက်ပါ။
● တားဆီးရန် ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို မကြာခဏ ပလပ်ထိုးခြင်း/ဖြုတ်ခြင်းများကို ရှောင်ကြဉ်ပါ။ ဖုန်မှုန့်များ စုပုံခြင်းနှင့် မျက်နှာ အဆုံး ပျက်စီးခြင်း။
● ဖိုက်ဘာအချိတ်အဆက်များကို ပျစ်ကင်းစင်သော သုတ်ဆေးဖြင့် သန့်ရှင်းပြီး စစ်ဆေးပါ။ ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာ ထောက်လှမ်းကိရိယာ။ အမျှင်များကို အမြဲချိတ်ဆက်/ဖြုတ်ပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် စွမ်းအားမရှိခြင်း။ ဖုန်ထုပ်များဖြင့် အသုံးမပြုသော ချိတ်ဆက်ကိရိယာများကို ထုပ်ပါ။
● စက်ပစ္စည်းများကို ခြောက်သွေ့ပြီး အစိုဓာတ်ကင်းစင်သော ပတ်ဝန်းကျင်တွင် သိမ်းဆည်းပါ။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
* အပူငွေ့ပျံ့ခြင်း။ ရေရှည်အသုံးပြုရန်
