၁။ 1030nm မိတ်ဆက် 200mW 100KHz DFB Butterfly Laser Diode
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

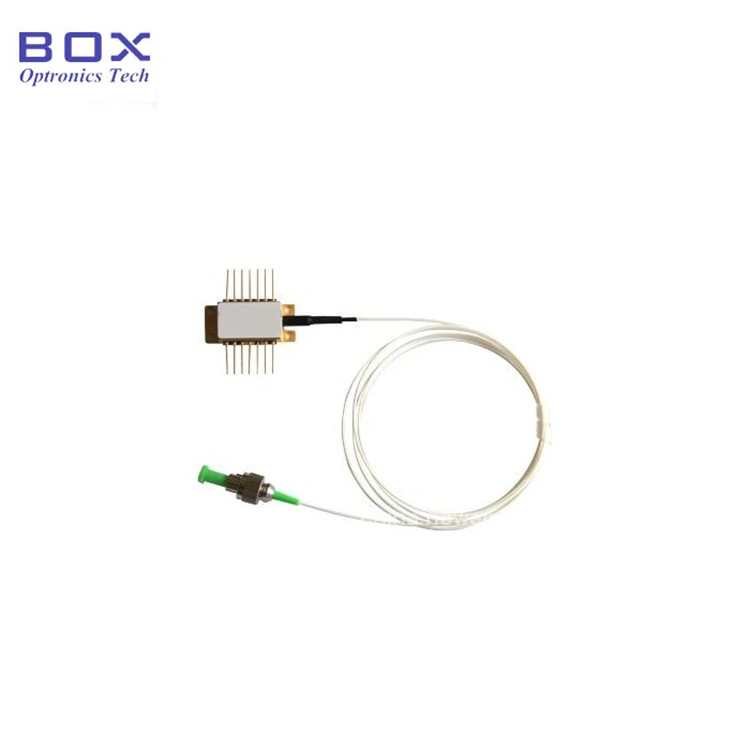

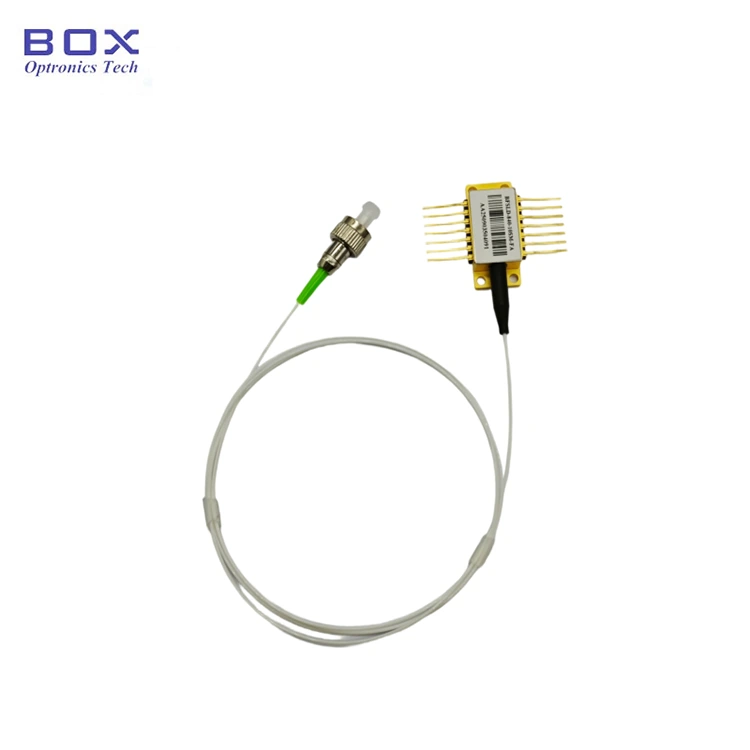

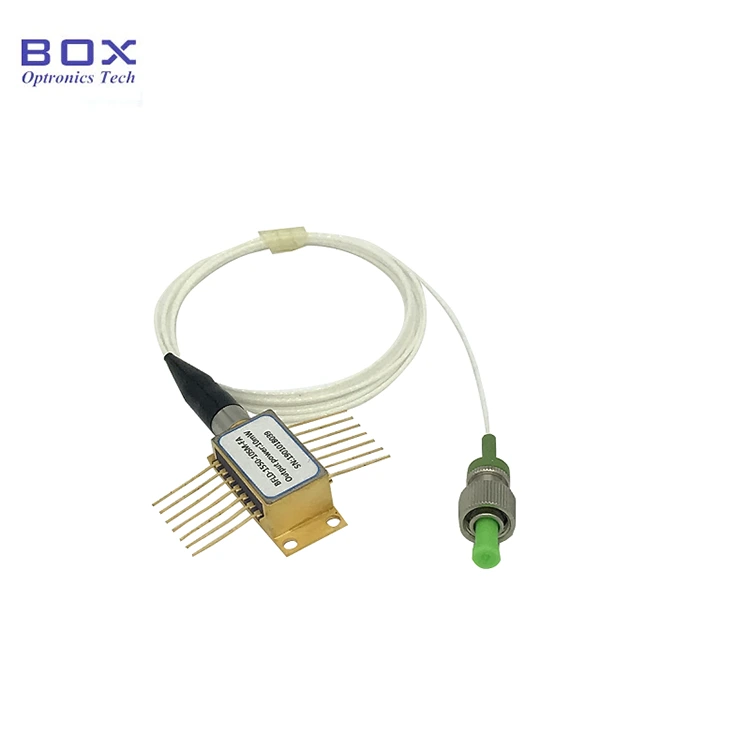

၎င်းသည် 1030nm 200mW 100KHz DFB Butterfly Laser +/-2nm လှိုင်းအလျားသည်းခံမှုရှိသော Diode၊ 14-pin standard butterfly package၊ PM980 ဖိုက်ဘာ။ ၎င်းတွင် မြင့်မားသော output power နှင့် ကျဉ်းမြောင်းသော linewidth တို့ကိုပါရှိသည်။ TEC နှင့် thermistor ပေါင်းစပ်ထားသည်။ အလင်းအာရုံခံခြင်းနှင့် ပုံရိပ်ဖော်ခြင်းအတွက် သင့်လျော်သည်။ ကျေးဇူးပြု၍ ESD ကာကွယ်မှုအောက်တွင် အသုံးပြုပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
အလယ်ဗဟိုလှိုင်းအလျား |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
စာတိုက် |
TL = 25 ℃ |
— |
200 |
— |
mW |
|
Threshold လက်ရှိ |
ITH |
TL = 25 ℃ |
— |
45 |
70 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
POP = 200mW(CW) |
— |
— |
2.5 |
V |
|
လည်ပတ်နေသောလက်ရှိ |
Iop |
POP = 200mW(CW) |
— |
300 |
500 |
mA |
|
Linewidth အကျယ် |
Δλ |
— |
— |
30 |
100 |
KHz |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
SMSR |
— |
— |
40 |
— |
dB |
|
Polarization မျိုးသုဉ်းခြင်း။ အချိုး |
ER |
— |
18 |
— |
— |
dB |
|
Temp.wavelength ကိန်းဂဏန်း |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
MPD တုံ့ပြန်မှု |
IMON/POP |
@-5V ဘက်လိုက်ဗို့အား |
1 |
— |
30 |
μA/mW |
|
Thermistor ခုခံမှု |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 ဖိုင်ဘာ pigtail;
● 200mW မြင့်မားသော output ပါဝါ;
● 100kHz အောက်တွင် ကျဉ်းမြောင်းသော linewidth;
● ၁၄-တံ TEC၊ အပူချိန်ထိန်း နှင့် BTF ပက်ကေ့ဂျ် PD ကို စောင့်ကြည့်ပါ။
● လီဒါ
● Fiber Optic အာရုံခံခြင်း;
● Spectroscopy;
● လေဆာရောင်ခြည်များအတွက် အစေ့အရင်းအမြစ်။

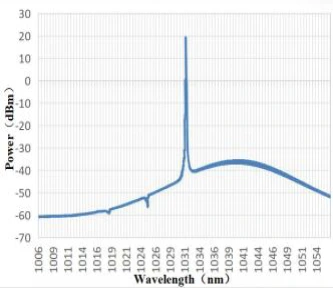

● ပုံမှန်ရောင်စဉ်- 1030nm၊ +/-2nm လှိုင်းအလျားသည်းခံမှု။

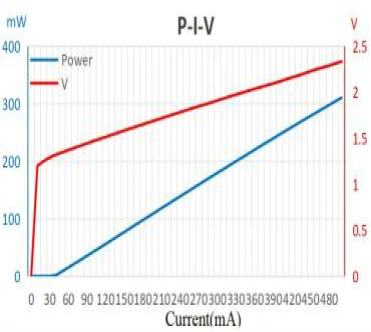

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

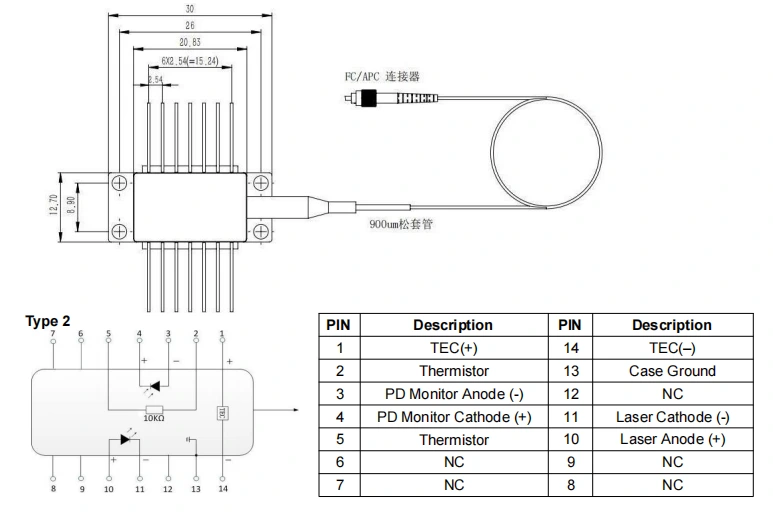

● ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)-1030nm 200mW 100KHz DFB Butterfly Laser Diode
● FAQ
(၁) လက်ရှိကို ချိန်ညှိခြင်းဖြင့် လှိုင်းအလျားကို ပြောင်းလဲနိုင်ပါသလား။ အကွာအဝေးကဘာလဲ။
--ဟုတ်တယ်။ လက်ရှိ wavelength coefficient သည် 0.01 nm/mA ဖြစ်ပြီး၊ အပူချိန်လှိုင်းအလျားကိန်း 0.1 nm/℃ WL ချိန်ညှိနိုင်သော အကွာအဝေးသည် ~ ဗဟို WL+/- 1 nm ဝန်းကျင်ဖြစ်သည်။
(၂) ကျစ်ဆံအရှည်က ဘယ်လောက်လဲ။
--1.2+/-0.1 မီတာ။
(၃) ဓာတ်အားထိန်းညှိမှုအပိုင်းသည် အဘယ်နည်း။
--10~100%
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
အန်အယ်လ်ဒီ |
-XXX |
-XX |
XX |
-XX |
X |
|
မျဉ်းကြောင်းအကျယ် လေဆာဒိုင်အိုဒ |
1030: 1030nm |
2H:200mW |
PM : PM980
|
FA- FC/APC SA- SC/APC တခြား |
NULL- အမျိုးအစား ၂ စုပ်တံ |
ဥပမာ- BNLD-1030-2HPM-FA
(မှာယူမှုအချက်အလက်- 1030nm 200mW 100KHz DFB Butterfly Laser Diode၊ PM980 ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ ပန့်ချိတ်) ပါရှိသည်။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လေဆာရောင်ခြည်အန္တရာယ်-ကိရိယာကို ဘယ်အချိန်မှာ လည်ပတ်နေပြီး၊ ၎င်းသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ တိုက်ရိုက်မကြည့်ပါနဲ့။ ဖိုက်ဘာအဆုံး-မျက်နှာ၊ ဒါက မျက်လုံးကို ထိခိုက်ဒဏ်ရာရစေနိုင်ပါတယ်။
● ESD ကာကွယ်မှု- ဤစက်ပစ္စည်းသည် electrostatic-sensitive။ ထို့ကြောင့် တင်းကြပ်သော တည်ငြိမ်မှု ကာကွယ်ရေး အစီအမံများ လိုအပ်ပါသည်။ ထုပ်ပိုးခြင်း၊ သယ်ယူ ပို့ဆောင်ခြင်းနှင့် အသုံးပြုခြင်း ကာလအတွင်း လိုက်နာဆောင်ရွက်ပါ။ ထို့အပြင် သတိထားပါ။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်မှုများ ဖြစ်ပေါ်နိုင်သဖြင့် ဓာတ်အား မြင့်တက်လာခြင်းမှ ကာကွယ်ရန် လိုအပ်ပါသည်။ စက်ပစ္စည်းကို အမြဲတမ်းပျက်စီးစေမှုတွင် (ဥပမာ၊ သင့်လျော်သော စက်ပစ္စည်းများကို မြေပြင်နှင့် သေချာစေပါ။ Anti-static လက်ပတ်ကြိုးကို ၀တ်ဆင်ပါ။
● ဖိုက်ဘာနှင့် စက်ပစ္စည်း ကိုင်တွယ်ခြင်း-Optical အမျှင်များသည် ပျက်စီးလွယ်သည်။ ဖိုက်ဘာကိုသုံးပြီး ကိရိယာကို မဆွဲပါနဲ့။ ထည့်သွင်းသည့်အခါ သို့မဟုတ် ကိရိယာကို ၎င်း၏ ပေါက်ပေါက်မှ ဖယ်ရှားပါ၊ ခလုတ်ကို ဖိအားမသက်ရောက်ပါနှင့် ကိရိယာအိမ်၏နောက်ဘက်တွင်လက်စွပ်။ ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားသော စက်ပစ္စည်းများအတွက်၊ စက်နှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုလုံးကို တစ်ပြိုင်နက် ရုတ်သိမ်းကြောင်း သေချာပါစေ။ တပ်ဆင်ချိန် သို့မဟုတ် ဖယ်ရှားနေစဉ်။
● Pin Soldering Requirements: အကယ်၍ တံသင် ဂဟေဆော်ရန်လိုအပ်သည်၊ ဂဟေအပူချိန်သည် ၂၆၀ ဒီဂရီစင်တီဂရိတ်ထက်မပိုစေရပါ။ ဂဟေအချိန် 10 စက္ကန့်ထက်မပိုစေရပါဘူး။ အထူးဂရုပြုပါ။ အောက်ပါ- ဂဟေလုပ်ငန်းစဉ်အတွင်း၊ စက်ပစ္စည်းသည် ပါဝါမရှိသောနေရာတွင် ရှိနေရပါမည်။ ပြည်နယ်၊ နှင့်ဂဟေသံကိုမှန်ကန်စွာမြေစိုက်ရပါမည်။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
