၁။ 1030nm မိတ်ဆက် 50mW DFB လေဆာ Diode မော်ဂျူး
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

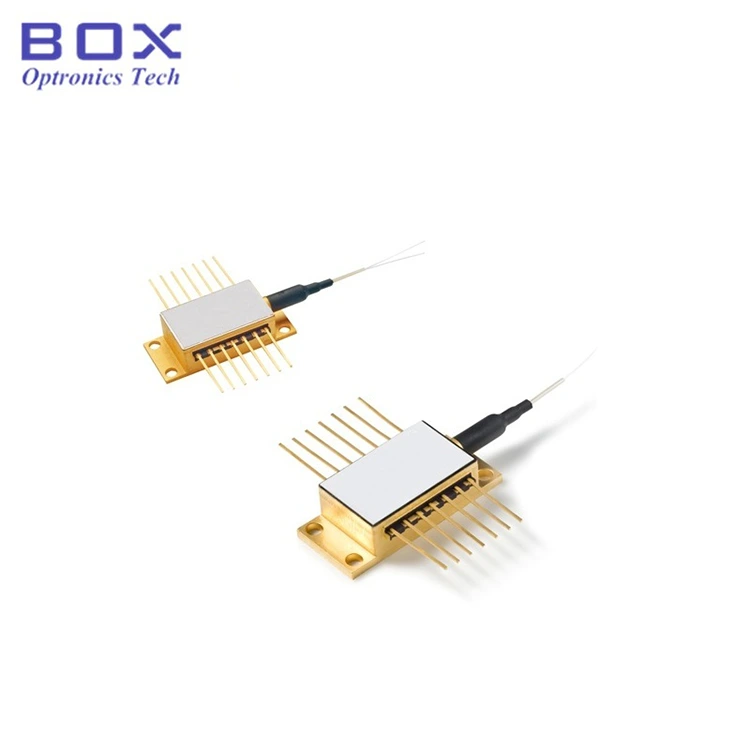

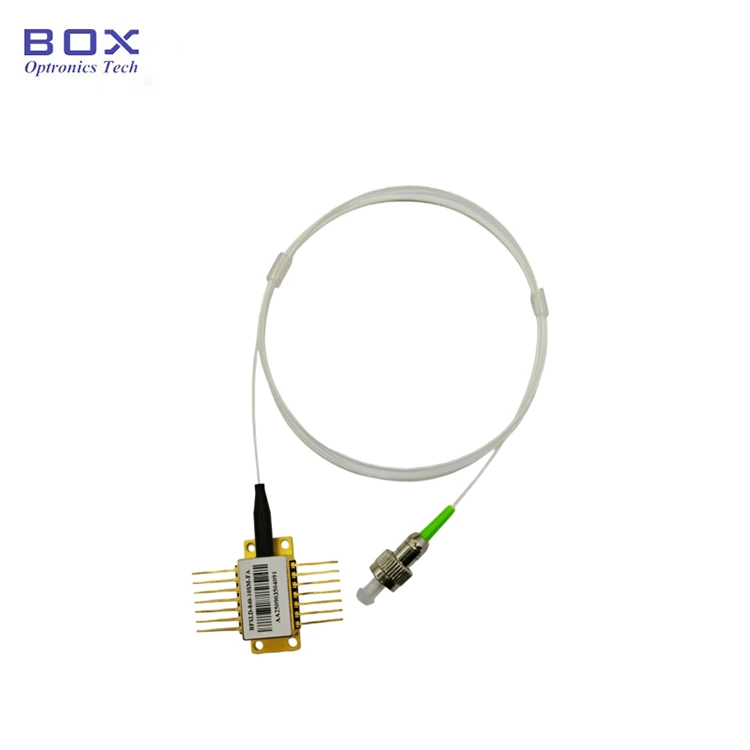

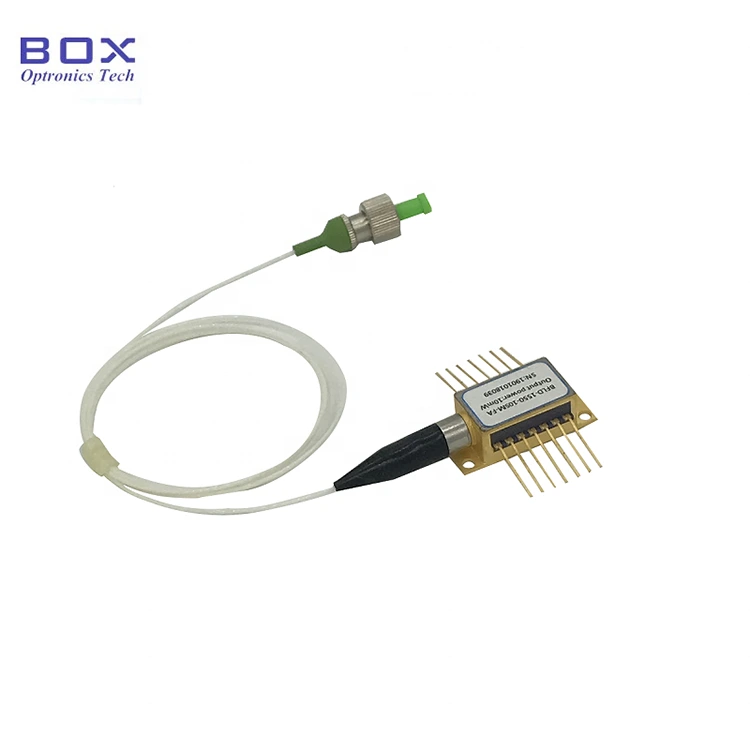

1030nm 50mW DFB Laser Diode Module သည် hermetically ဖြစ်သည်။ 14-pin လိပ်ပြာအထုပ်တွင် အလုံပိတ်။ ၎င်းသည် CW သို့မဟုတ် သွေးခုန်နှုန်း လည်ပတ်မှုကို ပံ့ပိုးပေးပြီး၊ တည်ငြိမ်သောရောင်စဉ်အတွက် TEC အအေးခံကိရိယာနှင့် အပူချိန်ထိန်းကိရိယာကို ပေါင်းစပ်ထားသည်။ spectroscopy အတွက် သင့်လျော်သော၊ တယ်လီကွန်း၊ အလင်းရောင်နှင့် အာရုံခံမှု။ ပါဝါမဖွင့်မီ TEC cooler ကို ဦးစွာဖွင့်ပါ၊ ထို့နောက် ချစ်ပ်ကို အပူလွန်ကဲခြင်းမှ ကာကွယ်ရန် သို့မဟုတ် ပါဝါကို ဖြည်းဖြည်းချင်း အသုံးပြုပါ။ overloaded ဖြစ်လာခြင်း။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
မင်း |
ရိုးရိုး |
မက် |
ယူနစ် |
|
ကျစ်ဆံမြီးမှ အထွက်ပါဝါ |
Pf |
- |
50 |
|
mW |
|
ရနိုင်သောအတိုင်းအတာ လှိုင်းအလျား |
lC |
1028 |
|
1032 |
ကမ္မဿကာ |
|
ရောင်စဉ်တန်း အကျယ် (FWHM) |
- |
|
|
3 |
MHz |
|
Sidemode ဖိနှိပ်မှုအချိုး Pf မှာ |
SMSR |
40 |
45 |
|
dB |
|
လှိုင်းအလျားပြောင်း လက်ရှိ |
- |
|
3 |
5 |
pm/mA |
|
လှိုင်းအလျားပြောင်း အပူချိန် |
- |
|
0.08 |
0.1 |
nm/℃ |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
|
200 |
300 |
mA |
|
Threshold လက်ရှိ |
အဲဒါ |
|
30 |
50 |
mA |
|
ရှေ့သို့ဗို့အား |
Vf |
|
2 |
2.3 |
V |
|
Polarization မျိုးသုဉ်းခြင်း။ အချိုး |
PER |
15 |
20 |
|
dB |
|
အပူချိန်အအေးပေးစက် လက်ရှိ |
ITEC |
|
|
3 |
A |
|
အပူချိန်အအေးပေးစက် ဗို့အား |
VTEC |
|
|
4 |
V |
|
Chip လည်ပတ်မှုအပူချိန် အပိုင်းအခြား |
ထိပ်တန်း |
15 |
25 |
40 |
℃ |
|
Case လည်ပတ်မှုအပူချိန် အပိုင်းအခြား |
TC |
10 |
25 |
50 |
℃ |
|
သိုလှောင်မှုအပူချိန် |
TS |
5 |
|
80 |
℃ |
● ဖြန့်ဝေတုံ့ပြန်ချက်လေဆာ;
● CW သို့မဟုတ် pulse လည်ပတ်မှု;
● Built-in မော်နီတာ PD၊ အပူချိန်အအေးပေးစက်နှင့် သာမိုစတာ
● ရွေးချယ်နိုင်သော FC/APC ချိတ်ဆက်ကိရိယာ။
● Spectroscopy;
● တယ်လီကွန်း;
● ထွန်းလင်းတောက်ပ;
● အာရုံခံခြင်း။

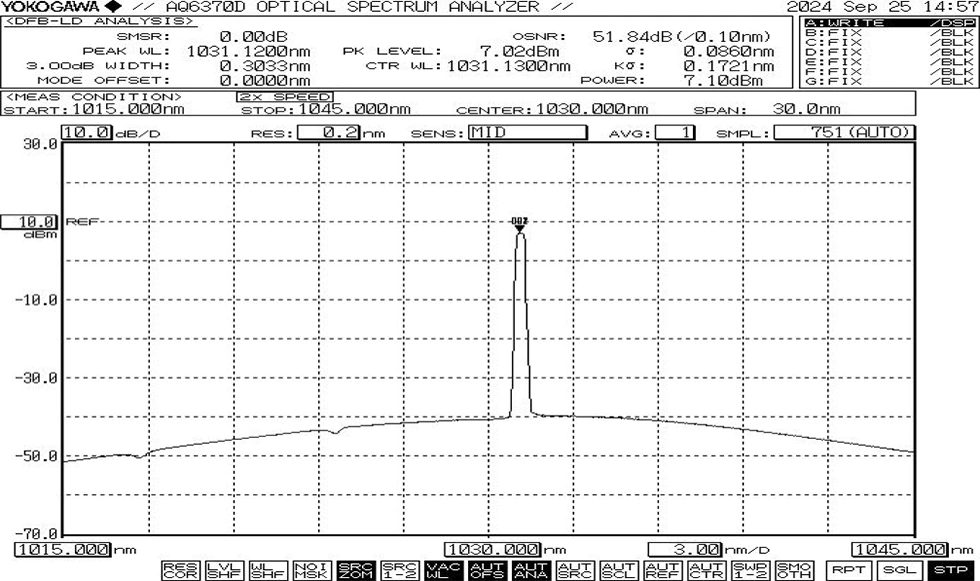

● ပုံမှန်ရောင်စဉ်- 1030nm၊ +/-2nm WL ခံနိုင်ရည်

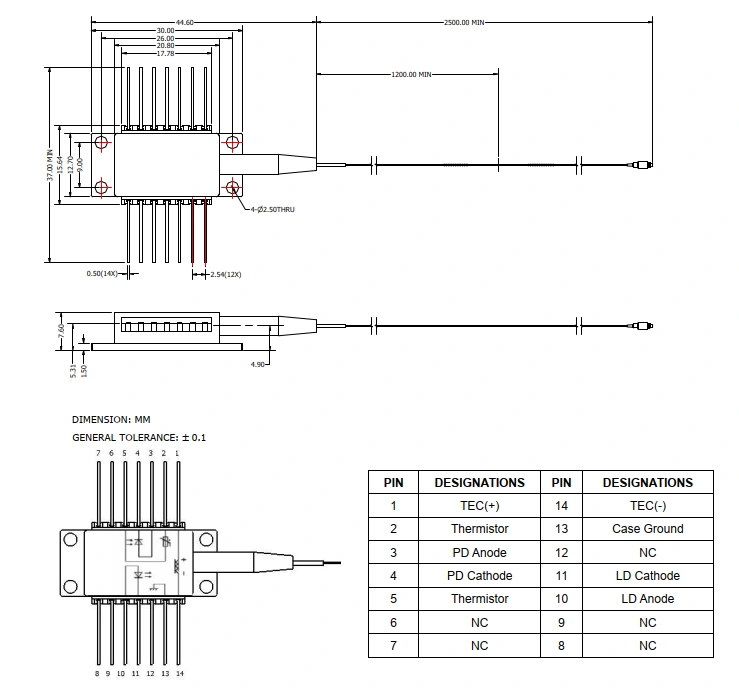

● Package ပုံဆွဲခြင်းနှင့် ပင်ထွက်ခြင်း အဓိပ္ပါယ် (ယူနစ်:mm)
(၁) ဟုတ်လား။ အပူချိန်ပြောင်းလဲခြင်းဖြင့် လှိုင်းအလျားကို ချိန်ညှိရန် ဖြစ်နိုင်ပါသလား။ အဘယ်နည်း ဖော်ကိန်း
-- လှိုင်းအလျား/အပူချိန် ဖော်ကိန်း 0.01nm/℃
(၂) ဘာလဲ။ ဖိုက်ဘာအမျိုးအစား?
--Corning HI1060 ၊NA=0.14 ၊MFD=6.2um@1060nm။
(၃) ဘာလဲ။ power tunable range လား?
--10~100%။
(၄) သင်လား။ LD အတွက် အကာအကွယ်ပြွန်နှင့် ချိတ်ဆက်ကိရိယာကို ပေးမလား။
--ဟုတ်တယ်။ 900um loose tube နှင့် FC/APC တို့ကို ရွေးချယ်နိုင်သည်။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
|
DFB လေဆာ diode |
D1030: 1030nm |
50: 50mW |
SM: Single မုဒ် PM: Polarization ထိန်းသိမ်းခြင်း။
|
FA- FC/APC တခြား |
ဥပမာ- BDLD-D1030-50SM-FA
(မှာယူမှုအချက်အလက်- 1030nm 50mW DFB Laser Diode Module၊ လိပ်ပြာ၊ အထုပ်၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်ပါ။
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ လုပ်ပါ။ ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ဘဲ၊ ထိုသို့ပြုလုပ်ခြင်းသည် မျက်လုံးဒဏ်ရာကို ဖြစ်စေနိုင်သောကြောင့် ဖြစ်သည်။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် မနေရပါ။ 260°C ထက်ကျော်လွန်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အထူး ဂဟေလုပ်ငန်းစဉ်အတွင်း အောက်ပါတို့ကို အာရုံစိုက်ရမည်။ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာရှိရပါမည်။ မြေပြင်။
● စက်ကိုအသုံးပြုသည့်အခါ၊ လည်ပတ်မှုဗို့အားနှင့် တင်းကြပ်စွာလိုက်နာပါ။ ဒေတာစာရွက်တွင် သတ်မှတ်ထားသော လက်ရှိအပိုင်းအခြားများ။ Ith အပါအဝင် အဓိက ကန့်သတ်ချက်များ (Threshold Current), Iop max (Maximum Operating Current), Vop max (အမြင့်ဆုံး Operating Voltage) နှင့် λc (Center Wavelength)—ကိုးကားသင့်သည်။ တင်ပို့ချိန်တွင် ပေးထားသည့် စမ်းသပ်အစီရင်ခံစာတွင် အတိအကျဖော်ပြထားသည်။ မှတ်ချက်- လည်ပတ်မှု အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ချက်များထက် ကျော်လွန်ပါက စက်ကို အမြဲတမ်း ပျက်စီးစေနိုင်သည်။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
