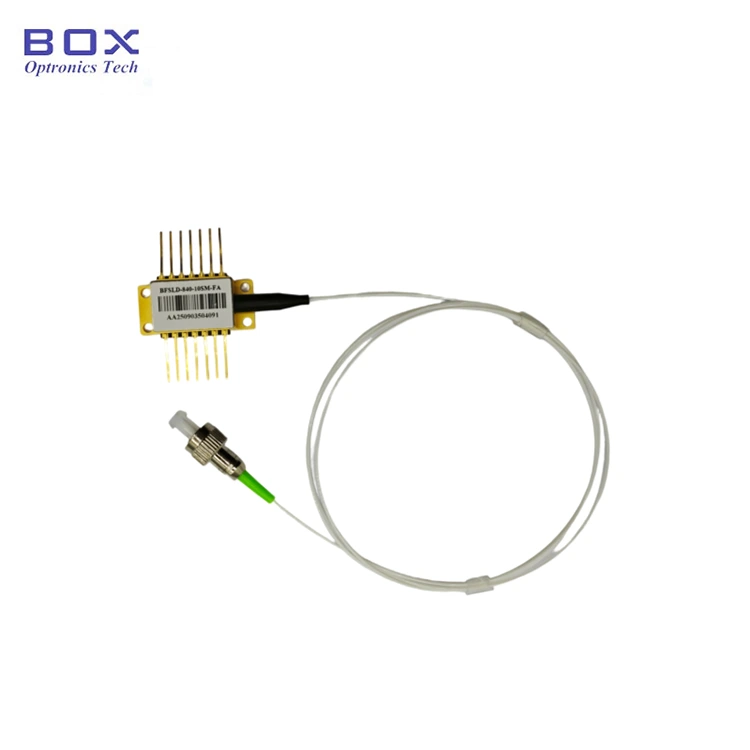

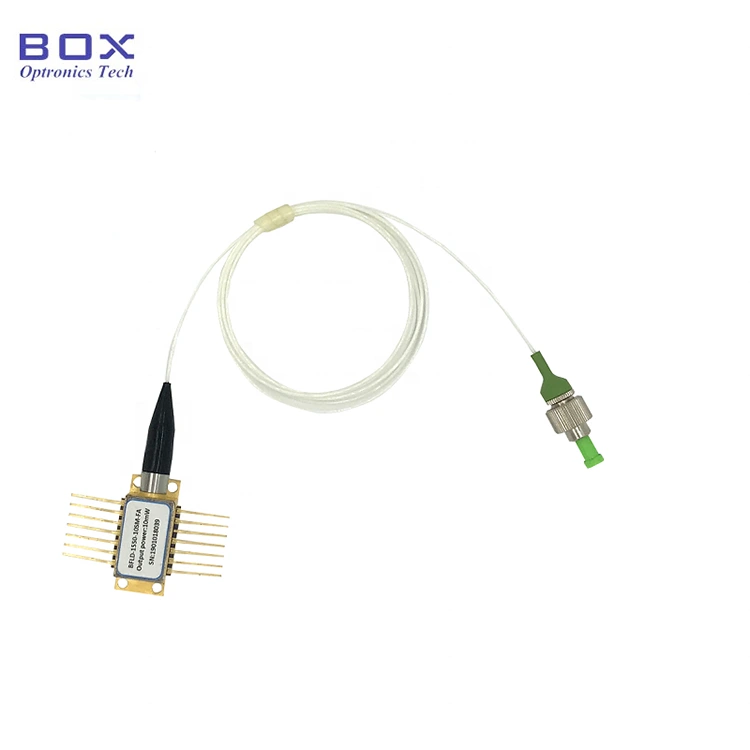

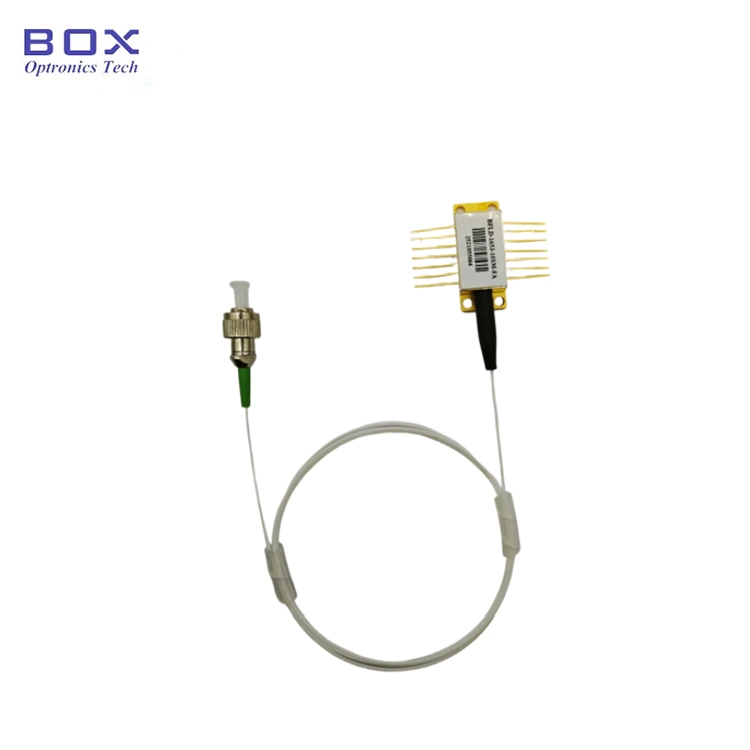

10mW C+L Band DWDM DFB Laser Diode

ကန့်သတ်ချက်

သင်္ကေတ

အခြေအနေ

မင်း

စာရိုက်ပါ။

မက်တယ်။

ယူနစ်

သိုလှောင်မှုအပူချိန်

Ts

-

စာ-၄၀

-

85

°C

Operating Case Temperature

ထိပ်တန်း

-

စာ-၂၀

-

70

°C

ရှေ့သို့ Current

IF

CW

-

-

200

mA

Laser Reverse Voltage

VLR

-

-

-

2

V

PD Forward Current

IFPD

-

-

-

5

mA

PD Reverse Voltage

VRPD

-

-

-

10

V

TEC လက်ရှိ

ITEC

-

-

-1.5

+1.5

A

TEC ဗို့အား

VTEC

-

-

-၃.၅

+3.5

V

ကန့်သတ်ချက်

သင်္ကေတ

စမ်းသပ်မှုအခြေအနေ

မင်း

စာရိုက်ပါ။

မက်တယ်။

ယူနစ်

လှိုင်းအလျား ဗဟို

λc

TL=15~35°C၊ CW

ရွေးချယ်ထားသော ချန်နယ်များတွင် ပြသထားသည်။

ကမ္မဿကာ

Peak Optical Output ပါဝါ

စာတိုက်

-

10

-

-

mW

Spectral Linewidth

LW

FWHM

-

3

5

MHz

ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး

SMSR

CW

40

50

-

dB

Optical Isolation

-

-

30

-

-

dB

Relative Intensity ဆူညံသံ

RIN

20–1000MHz

-

-

စာ-၁၄၅

dB/Hz

လှိုင်းအလျား (EOL)

Δλ

25 နှစ်သက်တမ်း

-

-

±0.1

ကမ္မဿကာ

Wavelength Temperature Coefficient

Δλ/ΔT

TEC 15°C မှ 35°C

-

0.09

-

nm/°C

Wavelength Current Coefficient

Δλ/ΔI

-

-

0.01

-

nm/mA

ကန့်သတ်ချက်

သင်္ကေတ

စမ်းသပ်မှုအခြေအနေ

မင်း

စာရိုက်ပါ။

မက်တယ်။

ယူနစ်

Threshold Current

အဲဒါ

-

-

10

35

mA

Slope Efficiency

η

PO=10mW၊ CW

0.05

0.13

0.2

mW/mA

လည်ပတ်နေသောလက်ရှိ

Iop

PO=10mW၊ CW

-

100

150

mA

TEC အပူချိန်သတ်မှတ်

Ts

-

15

-

35

°C

Laser Forward ဗို့အား

VF

PO=10mW၊ CW

-

1.2

3.0

V

PD Current ကို စောင့်ကြည့်ပါ။

IMPD

PO=10mW၊ CW

10

-

2500

µA

Dark Current ကို စောင့်ကြည့်ပါ။

အမှတ်သညာ

IF=0mA၊ VRPD=5V

-

-

0.1

µA

Thermistor Current

ITC

-

10

-

100

µA

Thermistor Resistance

RTH

TL=25°C

9.5

10

10.5

kΩ

Thermistor Constant

B

-

3800

-

4100

K

TEC လက်ရှိ

ITEC

TL=25°C၊ TC=70°C

-1.5

-

+1.5

A

TEC ဗို့အား

VTEC

TL=25°C၊ TC=70°C

-၃.၅

-

+3.5

V

TEC စွမ်းဆောင်ရည်

ΔT

Tc=70°C

-

-

50

°C

လက်ပံတန်း

အပိုင်းနံပါတ်

မင်း လှိုင်းအလျား (nm)

စာရိုက်ပါ။ လှိုင်းအလျား (nm)

မက်တယ်။ လှိုင်းအလျား (nm)

ယူနစ်

C63

BFLD-C63-10XX-XX

1527.02

1527.22

1527.42

ကမ္မဿကာ

H62

BFLD-H62-10XX-XX

1527.40

1527.60

1527.80

ကမ္မဿကာ

C62

BFLD-C62-10XX-XX

1527.79

1527.99

1528.19

ကမ္မဿကာ

H61

BFLD-H61-10XX-XX

1528.18

1528.38

1528.58

ကမ္မဿကာ

C61

BFLD-C61-10XX-XX

1528.57

1528.77

1528.97

ကမ္မဿကာ

H60

BFLD-H60-10XX-XX

1528.96

1529.16

1529.36

ကမ္မဿကာ

C60

BFLD-C60-10XX-XX

1529.35

1529.55

1529.75

ကမ္မဿကာ

H59

BFLD-H59-10XX-XX

1529.74

1529.94

1530.14

ကမ္မဿကာ

C59

BFLD-C59-10XX-XX

1530.13

1530.33

1530.53

ကမ္မဿကာ

H58

BFLD-H58-10XX-XX

1530.52

1530.72

1530.92

ကမ္မဿကာ

C58

BFLD-C58-10XX-XX

1530.92

1531.12

1531.32

ကမ္မဿကာ

H57

BFLD-H57-10XX-XX

1531.31

1531.51

1531.71

ကမ္မဿကာ

C57

BFLD-C57-10XX-XX

1531.70

1531.90

1532.10

ကမ္မဿကာ

H56

BFLD-H56-10XX-XX

1532.09

1532.29

1532.49

ကမ္မဿကာ

C56

BFLD-C56-10XX-XX

1532.48

1532.68

1532.88

ကမ္မဿကာ

H55

BFLD-H55-10XX-XX

1532.87

1533.07

1533.27

ကမ္မဿကာ

C55

BFLD-C55-10XX-XX

1533.27

1533.47

1533.67

ကမ္မဿကာ

H54

BFLD-H54-10XX-XX

1533.66

1533.86

1534.06

ကမ္မဿကာ

C54

BFLD-C54-10XX-XX

1534.05

1534.25

1534.45

ကမ္မဿကာ

H53

BFLD-H53-10XX-XX

1534.44

1534.64

1534.84

ကမ္မဿကာ

C53

BFLD-C53-10XX-XX

1534.84

1535.04

1535.24

ကမ္မဿကာ

H52

BFLD-H52-10XX-XX

1535.23

1535.43

1535.63

ကမ္မဿကာ

C52

BFLD-C52-10XX-XX

1535.62

1535.82

1536.02

ကမ္မဿကာ

H51

BFLD-H51-10XX-XX

1536.02

1536.22

1536.42

ကမ္မဿကာ

C51

BFLD-C51-10XX-XX

1536.41

1536.61

1536.81

ကမ္မဿကာ

H50

BFLD-H50-10XX-XX

1536.80

1537.00

1537.20

ကမ္မဿကာ

C50

BFLD-C50-10XX-XX

1537.20

1537.40

1537.60

ကမ္မဿကာ

H49

BFLD-H49-10XX-XX

1537.59

1537.79

1537.99

ကမ္မဿကာ

C49

BFLD-C49-10XX-XX

1537.99

1538.19

1538.39

ကမ္မဿကာ

H48

BFLD-H48-10XX-XX

1538.38

1538.58

1538.78

ကမ္မဿကာ

C48

BFLD-C48-10XX-XX

1538.78

1538.98

1539.18

ကမ္မဿကာ

H47

BFLD-H47-10XX-XX

1539.17

1539.37

1539.57

ကမ္မဿကာ

C47

BFLD-C47-10XX-XX

1539.57

1539.77

1539.97

ကမ္မဿကာ

H46

BFLD-H46-10XX-XX

1539.96

1540.16

1540.36

ကမ္မဿကာ

C46

BFLD-C46-10XX-XX

1540.36

1540.56

1540.76

ကမ္မဿကာ

H45

BFLD-H45-10XX-XX

1540.75

1540.95

1541.15

ကမ္မဿကာ

C45

BFLD-C45-10XX-XX

1541.15

1541.35

1541.55

ကမ္မဿကာ

H44

BFLD-H44-10XX-XX

1541.55

1541.75

1541.95

ကမ္မဿကာ

C44

BFLD-C44-10XX-XX

1541.94

1542.14

1542.34

ကမ္မဿကာ

H43

BFLD-H43-10XX-XX

1542.34

1542.54

1542.74

ကမ္မဿကာ

C43

BFLD-C43-10XX-XX

1542.74

1542.94

1543.14

ကမ္မဿကာ

H42

BFLD-H42-10XX-XX

1543.13

1543.33

1543.53

ကမ္မဿကာ

C42

BFLD-C42-10XX-XX

1543.53

1543.73

1543.93

ကမ္မဿကာ

H41

BFLD-H41-10XX-XX

1543.93

1544.13

1544.33

ကမ္မဿကာ

C41

BFLD-C41-10XX-XX

1544.33

1544.53

1544.73

ကမ္မဿကာ

H40

BFLD-H40-10XX-XX

1544.72

1544.92

1545.12

ကမ္မဿကာ

C40

BFLD-C40-10XX-XX

1545.12

1545.32

1545.52

ကမ္မဿကာ

H39

BFLD-H39-10XX-XX

1545.52

1545.72

1545.92

ကမ္မဿကာ

C39

BFLD-C39-10XX-XX

1545.92

1546.12

1546.32

ကမ္မဿကာ

H38

BFLD-H38-10XX-XX

1546.32

1546.52

1546.72

ကမ္မဿကာ

C38

BFLD-C38-10XX-XX

1546.72

1546.92

1547.12

ကမ္မဿကာ

H37

BFLD-H37-10XX-XX

1547.12

1547.32

1547.52

ကမ္မဿကာ

C37

BFLD-C37-10XX-XX

1547.52

1547.72

1547.92

ကမ္မဿကာ

H36

BFLD-H36-10XX-XX

1547.91

1548.11

1548.31

ကမ္မဿကာ

C36

BFLD-C36-10XX-XX

1548.31

1548.51

1548.71

ကမ္မဿကာ

H35

BFLD-H35-10XX-XX

1548.71

1548.91

1549.11

ကမ္မဿကာ

C35

BFLD-C35-10XX-XX

1549.12

1549.32

1549.52

ကမ္မဿကာ

H34

BFLD-H34-10XX-XX

1549.52

1549.72

1549.92

ကမ္မဿကာ

C34

BFLD-C34-10XX-XX

1549.92

1550.12

1550.32

ကမ္မဿကာ

H33

BFLD-H33-10XX-XX

1550.32

1550.52

1550.72

ကမ္မဿကာ

C33

BFLD-C33-10XX-XX

1550.72

1550.92

1551.12

ကမ္မဿကာ

H32

BFLD-H32-10XX-XX

1551.12

1551.32

1551.52

ကမ္မဿကာ

C32

BFLD-C32-10XX-XX

1551.52

1551.72

1551.92

ကမ္မဿကာ

H31

BFLD-H31-10XX-XX

1551.92

1552.12

1552.32

ကမ္မဿကာ

C31

BFLD-C31-10XX-XX

1552.32

1552.52

1552.72

ကမ္မဿကာ

H30

BFLD-H30-10XX-XX

1552.73

1552.93

1553.13

ကမ္မဿကာ

C30

BFLD-C30-10XX-XX

1553.13

1553.33

1553.53

ကမ္မဿကာ

H29

BFLD-H29-10XX-XX

1553.53

1553.73

1553.93

ကမ္မဿကာ

C29

BFLD-C29-10XX-XX

1553.93

1554.13

1554.33

ကမ္မဿကာ

H28

BFLD-H28-10XX-XX

1554.34

1554.54

1554.74

ကမ္မဿကာ

C28

BFLD-C28-10XX-XX

1554.74

1554.94

1555.14

ကမ္မဿကာ

H27

BFLD-H27-10XX-XX

1555.14

1555.34

1555.54

ကမ္မဿကာ

C27

BFLD-C27-10XX-XX

1555.55

1555.75

1555.95

ကမ္မဿကာ

H26

BFLD-H26-10XX-XX

1555.95

1556.15

1556.35

ကမ္မဿကာ

C26

BFLD-C26-10XX-XX

1556.35

1556.55

1556.75

ကမ္မဿကာ

H25

BFLD-H25-10XX-XX

1556.76

1556.96

1557.16

ကမ္မဿကာ

C25

BFLD-C25-10XX-XX

1557.16

1557.36

1557.56

ကမ္မဿကာ

H24

BFLD-H24-10XX-XX

1557.57

1557.77

1557.97

ကမ္မဿကာ

C24

BFLD-C24-10XX-XX

1557.97

1558.17

1558.37

ကမ္မဿကာ

H23

BFLD-H23-10XX-XX

1558.38

1558.58

1558.78

ကမ္မဿကာ

C23

BFLD-C23-10XX-XX

1558.78

1558.98

1559.18

ကမ္မဿကာ

H22

BFLD-H22-10XX-XX

1559.19

1559.39

1559.59

ကမ္မဿကာ

C22

BFLD-C22-10XX-XX

1559.59

1559.79

1559.99

ကမ္မဿကာ

H21

BFLD-H21-10XX-XX

1560.00

1560.20

1560.40

ကမ္မဿကာ

C21

BFLD-C21-10XX-XX

1560.41

1560.61

1560.81

ကမ္မဿကာ

H20

BFLD-H20-10XX-XX

1560.81

1561.01

1561.21

ကမ္မဿကာ

C20

BFLD-C20-10XX-XX

1561.22

1561.42

1561.62

ကမ္မဿကာ

H19

BFLD-H19-10XX-XX

1561.63

1561.83

1562.03

ကမ္မဿကာ

C19

BFLD-C19-10XX-XX

1562.03

1562.23

1562.43

ကမ္မဿကာ

H18

BFLD-H18-10XX-XX

1562.44

1562.64

1562.84

ကမ္မဿကာ

C18

BFLD-C18-10XX-XX

1562.85

1563.05

1563.25

ကမ္မဿကာ

H17

BFLD-H17-10XX-XX

1563.25

1563.45

1563.65

ကမ္မဿကာ

C17

BFLD-C17-10XX-XX

1563.66

1563.86

1564.06

ကမ္မဿကာ

H16

BFLD-H16-10XX-XX

1564.07

1564.27

1564.47

ကမ္မဿကာ

C16

BFLD-C16-10XX-XX

1564.48

1564.68

1564.88

ကမ္မဿကာ

H15

BFLD-H15-10XX-XX

1564.89

1565.09

1565.29

ကမ္မဿကာ

C15

BFLD-C15-10XX-XX

1565.30

1565.50

1565.70

ကမ္မဿကာ

H14

BFLD-H14-10XX-XX

1565.70

1565.90

1566.10

ကမ္မဿကာ

C14

BFLD-C14-10XX-XX

1566.11

1566.31

1566.51

ကမ္မဿကာ

H13

BFLD-H13-10XX-XX

1566.52

1566.72

1566.92

ကမ္မဿကာ

C13

BFLD-C13-10XX-XX

1566.93

1567.13

1567.33

ကမ္မဿကာ

H12

BFLD-H12-10XX-XX

1567.34

1567.54

1567.74

ကမ္မဿကာ

C12

BFLD-C12-10XX-XX

1567.75

1567.95

1568.15

ကမ္မဿကာ

H11

BFLD-H11-10XX-XX

1568.16

1568.36

1568.56

ကမ္မဿကာ

C11

BFLD-C11-10XX-XX

1568.57

1568.77

1568.97

ကမ္မဿကာ

H10

BFLD-H10-10XX-XX

1568.98

1569.18

1569.38

ကမ္မဿကာ

C10

BFLD-C10-10XX-XX

1569.39

1569.59

1569.79

ကမ္မဿကာ

H09

BFLD-H09-10XX-XX

1569.81

1570.01

1570.21

ကမ္မဿကာ

C09

BFLD-C09-10XX-XX

1570.22

1570.42

1570.62

ကမ္မဿကာ

H08

BFLD-H08-10XX-XX

1570.63

1570.83

1571.03

ကမ္မဿကာ

C08

BFLD-C08-10XX-XX

1571.04

1571.24

1571.44

ကမ္မဿကာ

H07

BFLD-H07-10XX-XX

1571.45

1571.65

1571.85

ကမ္မဿကာ

C07

BFLD-C07-10XX-XX

1571.86

1572.06

1572.26

ကမ္မဿကာ

H06

BFLD-H06-10XX-XX

1572.28

1572.48

1572.68

ကမ္မဿကာ

C06

BFLD-C06-10XX-XX

1572.69

1572.89

1573.09

ကမ္မဿကာ

H05

BFLD-H05-10XX-XX

1573.10

1573.30

1573.50

ကမ္မဿကာ

C05

BFLD-C05-10XX-XX

1573.51

1573.71

1573.91

ကမ္မဿကာ

H04

BFLD-H04-10XX-XX

1573.93

1574.13

1574.33

ကမ္မဿကာ

C04

BFLD-C04-10XX-XX

1574.34

1574.54

1574.74

ကမ္မဿကာ

H03

BFLD-H03-10XX-XX

1574.75

1574.95

1575.15

ကမ္မဿကာ

C03

BFLD-C03-10XX-XX

1575.17

1575.37

1575.57

ကမ္မဿကာ

H02

BFLD-H02-10XX-XX

1575.58

1575.78

1575.98

ကမ္မဿကာ

C02

BFLD-C02-10XX-XX

1576.00

1576.20

1576.40

ကမ္မဿကာ

H01

BFLD-H01-10XX-XX

1576.41

1576.61

1576.81

ကမ္မဿကာ

C01

BFLD-C01-10XX-XX

1576.83

1577.03

1577.23

ကမ္မဿကာ

Q00

BFLD-Q00-10XX-XX

1577.24

1577.44

1577.64

ကမ္မဿကာ

L00

BFLD-L00-10XX-XX

1577.66

1577.86

1578.06

ကမ္မဿကာ

Q99

BFLD-Q99-10XX-XX

1578.07

1578.27

1578.47

ကမ္မဿကာ

L99

BFLD-L99-10XX-XX

1578.49

1578.69

1578.89

ကမ္မဿကာ

Q98

BFLD-Q98-10XX-XX

1578.90

1579.10

1579.30

ကမ္မဿကာ

L98

BFLD-L98-10XX-XX

1579.32

1579.52

1579.72

ကမ္မဿကာ

Q97

BFLD-Q97-10XX-XX

1579.73

1579.93

1580.13

ကမ္မဿကာ

L97

BFLD-L97-10XX-XX

1580.15

1580.35

1580.55

ကမ္မဿကာ

Q96

BFLD-Q96-10XX-XX

1580.57

1580.77

1580.97

ကမ္မဿကာ

L96

BFLD-L96-10XX-XX

1580.98

1581.18

1581.38

ကမ္မဿကာ

Q95

BFLD-Q95-10XX-XX

1581.40

1581.60

1581.80

ကမ္မဿကာ

L95

BFLD-L95-10XX-XX

1581.82

1582.02

1582.22

ကမ္မဿကာ

Q94

BFLD-Q94-10XX-XX

1582.24

1582.44

1582.64

ကမ္မဿကာ

L94

BFLD-L94-10XX-XX

1582.65

1582.85

1583.05

ကမ္မဿကာ

Q93

BFLD-Q93-10XX-XX

1583.07

1583.27

1583.47

ကမ္မဿကာ

L93

BFLD-L93-10XX-XX

1583.49

1583.69

1583.89

ကမ္မဿကာ

Q92

BFLD-Q92-10XX-XX

1583.91

1584.11

1584.31

ကမ္မဿကာ

L92

BFLD-L92-10XX-XX

1584.33

1584.53

1584.73

ကမ္မဿကာ

Q91

BFLD-Q91-10XX-XX

1584.75

1584.95

1585.15

ကမ္မဿကာ

L91

BFLD-L91-10XX-XX

1585.16

1585.36

1585.56

ကမ္မဿကာ

Q90

BFLD-Q90-10XX-XX

1585.58

1585.78

1585.98

ကမ္မဿကာ

L90

BFLD-L90-10XX-XX

1586.00

1586.20

1586.40

ကမ္မဿကာ

Q89

BFLD-Q89-10XX-XX

1586.42

1586.62

1586.82

ကမ္မဿကာ

L89

BFLD-L89-10XX-XX

1586.84

1587.04

1587.24

ကမ္မဿကာ

Q88

BFLD-Q88-10XX-XX

1587.26

1587.46

1587.66

ကမ္မဿကာ

L88

BFLD-L88-10XX-XX

1587.68

1587.88

1588.08

ကမ္မဿကာ

Q87

BFLD-Q87-10XX-XX

1588.10

1588.30

1588.50

ကမ္မဿကာ

L87

BFLD-L87-10XX-XX

1588.53

1588.73

1588.93

ကမ္မဿကာ

Q86

BFLD-Q86-10XX-XX

1588.95

1589.15

1589.35

ကမ္မဿကာ

L86

BFLD-L86-10XX-XX

1589.37

1589.57

1589.77

ကမ္မဿကာ

Q85

BFLD-Q85-10XX-XX

1589.79

1589.99

1590.19

ကမ္မဿကာ

L85

BFLD-L85-10XX-XX

1590.21

1590.41

1590.61

ကမ္မဿကာ

Q84

BFLD-Q84-10XX-XX

1590.63

1590.83

1591.03

ကမ္မဿကာ

L84

BFLD-L84-10XX-XX

1591.06

1591.26

1591.46

ကမ္မဿကာ

Q83

BFLD-Q83-10XX-XX

1591.48

1591.68

1591.88

ကမ္မဿကာ

L83

BFLD-L83-10XX-XX

1591.90

1592.10

1592.30

ကမ္မဿကာ

Q82

BFLD-Q82-10XX-XX

1592.32

1592.52

1592.72

ကမ္မဿကာ

L82

BFLD-L82-10XX-XX

1592.75

1592.95

1593.15

ကမ္မဿကာ

Q81

BFLD-Q81-10XX-XX

1593.17

1593.37

1593.57

ကမ္မဿကာ

L81

BFLD-L81-10XX-XX

1593.59

1593.79

1593.99

ကမ္မဿကာ

Q80

BFLD-Q80-10XX-XX

1594.02

1594.22

1594.42

ကမ္မဿကာ

L80

BFLD-L80-10XX-XX

1594.44

1594.64

1594.84

ကမ္မဿကာ

Q79

BFLD-Q79-10XX-XX

1594.86

1595.06

1595.26

ကမ္မဿကာ

L79

BFLD-L79-10XX-XX

1595.29

1595.49

1595.69

ကမ္မဿကာ

Q78

BFLD-Q78-10XX-XX

1595.71

1595.91

1596.11

ကမ္မဿကာ

L78

BFLD-L78-10XX-XX

1596.14

1596.34

1596.54

ကမ္မဿကာ

Q77

BFLD-Q77-10XX-XX

1596.56

1596.76

1596.96

ကမ္မဿကာ

L77

BFLD-L77-10XX-XX

1596.99

1597.19

1597.39

ကမ္မဿကာ

Q76

BFLD-Q76-10XX-XX

1597.42

1597.62

1597.82

ကမ္မဿကာ

L76

BFLD-L76-10XX-XX

1597.84

1598.04

1598.24

ကမ္မဿကာ

Q75

BFLD-Q75-10XX-XX

1598.27

1598.47

1598.67

ကမ္မဿကာ

L75

BFLD-L75-10XX-XX

1598.69

1598.89

1599.09

ကမ္မဿကာ

Q74

BFLD-Q74-10XX-XX

1599.12

1599.32

1599.52

ကမ္မဿကာ

L74

BFLD-L74-10XX-XX

1599.55

1599.75

1599.95

ကမ္မဿကာ

Q73

BFLD-Q73-10XX-XX

1599.97

1600.17

1600.37

ကမ္မဿကာ

L73

BFLD-L73-10XX-XX

1600.40

1600.60

1600.80

ကမ္မဿကာ

Q72

BFLD-Q72-10XX-XX

1600.83

1601.03

1601.23

ကမ္မဿကာ

L72

BFLD-L72-10XX-XX

1601.26

1601.46

1601.66

ကမ္မဿကာ

Q71

BFLD-Q71-10XX-XX

1601.68

1601.88

1602.08

ကမ္မဿကာ

L71

BFLD-L71-10XX-XX

1602.11

1602.31

1602.51

ကမ္မဿကာ

Q70

BFLD-Q70-10XX-XX

1602.54

1602.74

1602.94

ကမ္မဿကာ

L70

BFLD-L70-10XX-XX

1602.97

1603.17

1603.37

ကမ္မဿကာ

Q69

BFLD-Q69-10XX-XX

1603.40

1603.60

1603.80

ကမ္မဿကာ

L69

BFLD-L69-10XX-XX

1603.83

1604.03

1604.23

ကမ္မဿကာ

Q68

BFLD-Q68-10XX-XX

1604.26

1604.46

1604.66

ကမ္မဿကာ

L68

BFLD-L68-10XX-XX

1604.68

1604.88

1605.08

ကမ္မဿကာ

Q67

BFLD-Q67-10XX-XX

1605.11

1605.31

1605.51

ကမ္မဿကာ

L67

BFLD-L67-10XX-XX

1605.54

1605.74

1605.94

ကမ္မဿကာ

Q66

BFLD-Q66-10XX-XX

1605.97

1606.17

1606.37

ကမ္မဿကာ

L66

BFLD-L66-10XX-XX

1606.40

1606.60

1606.80

ကမ္မဿကာ

Q65

BFLD-Q65-10XX-XX

1606.84

1607.04

1607.24

ကမ္မဿကာ

L65

BFLD-L65-10XX-XX

1607.27

1607.47

1607.67

ကမ္မဿကာ

Q64

BFLD-Q64-10XX-XX

1607.70

1607.90

1608.10

ကမ္မဿကာ

L64

BFLD-L64-10XX-XX

1608.13

1608.33

1608.53

ကမ္မဿကာ

Q63

BFLD-Q63-10XX-XX

1608.56

1608.76

1608.96

ကမ္မဿကာ

L63

BFLD-L63-10XX-XX

1608.99

1609.19

1609.39

ကမ္မဿကာ

Q62

BFLD-Q62-10XX-XX

1609.42

1609.62

1609.82

ကမ္မဿကာ

L62

BFLD-L62-10XX-XX

1609.86

1610.06

1610.26

ကမ္မဿကာ

Q61

BFLD-Q61-10XX-XX

1610.29

1610.49

1610.69

ကမ္မဿကာ

L61

BFLD-L61-10XX-XX

1610.72

1610.92

1611.12

ကမ္မဿကာ

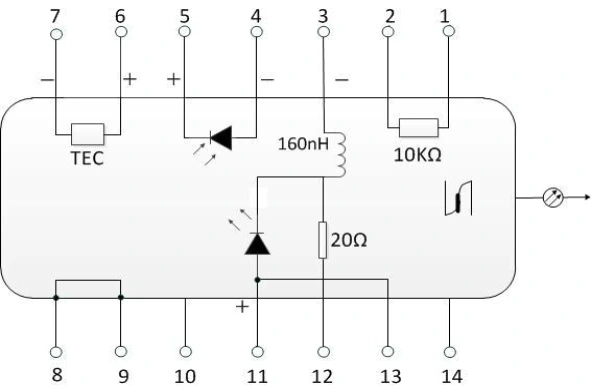

တံ

ဖော်ပြချက်

တံ

ဖော်ပြချက်

1

အပူချိန်ထိန်း

14

NC (ချိတ်ဆက်မှုမရှိပါ)

2

အပူချိန်ထိန်း

13

Laser Anode (+)

3

လေဆာ DC Bias (Cathode) (-)

12

လေဆာ RF Cathode (-)

4

PD Monitor Anode (-)

11

Laser Anode (+)

5

PD Monitor Cathode (+)

10

NC (ချိတ်ဆက်မှုမရှိပါ)

6

TEC (+)

9

Case Ground

7

TEC (-)

8

Case Ground

တံ

ဖော်ပြချက်

တံ

ဖော်ပြချက်

1

TEC (+)

14

TEC (-)

2

အပူချိန်ထိန်း

13

Case Ground

3

PD Monitor Anode (-)

12

NC (ချိတ်ဆက်မှုမရှိပါ)

4

PD Monitor Cathode (+)

11

လေဆာ Cathode (-)

5

အပူချိန်ထိန်း

10

Laser Anode (+)

6

NC (ချိတ်ဆက်မှုမရှိပါ)

9

NC (ချိတ်ဆက်မှုမရှိပါ)

7

NC (ချိတ်ဆက်မှုမရှိပါ)

8

NC (ချိတ်ဆက်မှုမရှိပါ)

လယ်ကွင်း

ကုတ်

ဖော်ပြချက်

လေဆာအမျိုးအစား

BFLD

ButterflyDFB လေဆာ Diode

လှိုင်းအလျား

Cxx /Hxx/ Lxx/Qxx

C63-C01orH62-H01 သို့မဟုတ် L00-L61 သို့မဟုတ် Q00-Q61

အထွက်ပါဝါ

10

10mW

ဖိုက်ဘာအမျိုးအစား

SM/PM

SM = Single-mode (SMF-28e);

PM = Polarization-maintaining (PM1550)

ချိတ်ဆက်ကိရိယာ အမျိုးအစား

FA/SA

FA = FC/APC; SA = SC/APC; အခြားချိတ်ဆက်ကိရိယာများ ရနိုင်သည်။

Pinout

NULL / ၂

NULL = အမျိုးအစား 1  (မူရင်း);

 2 = Type 2 pump
