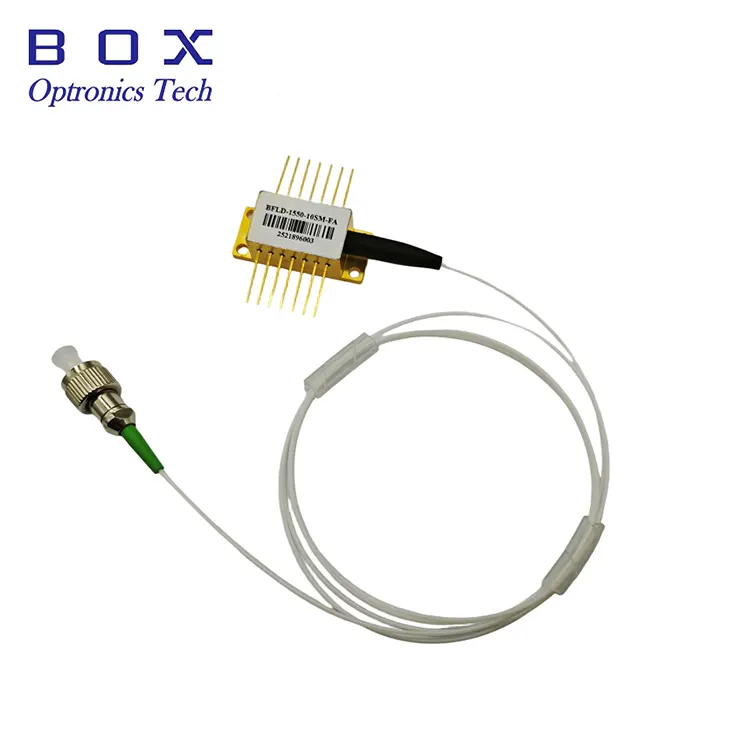

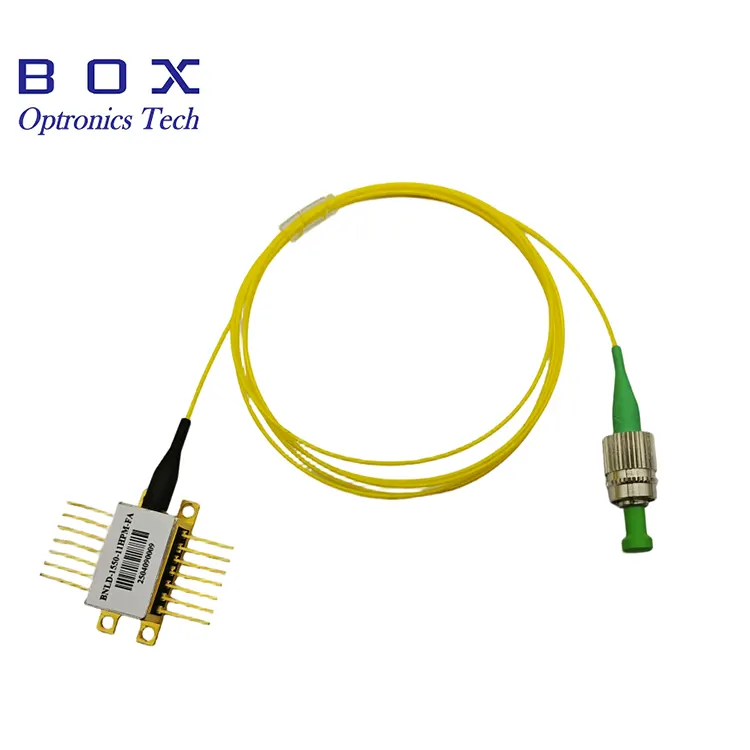

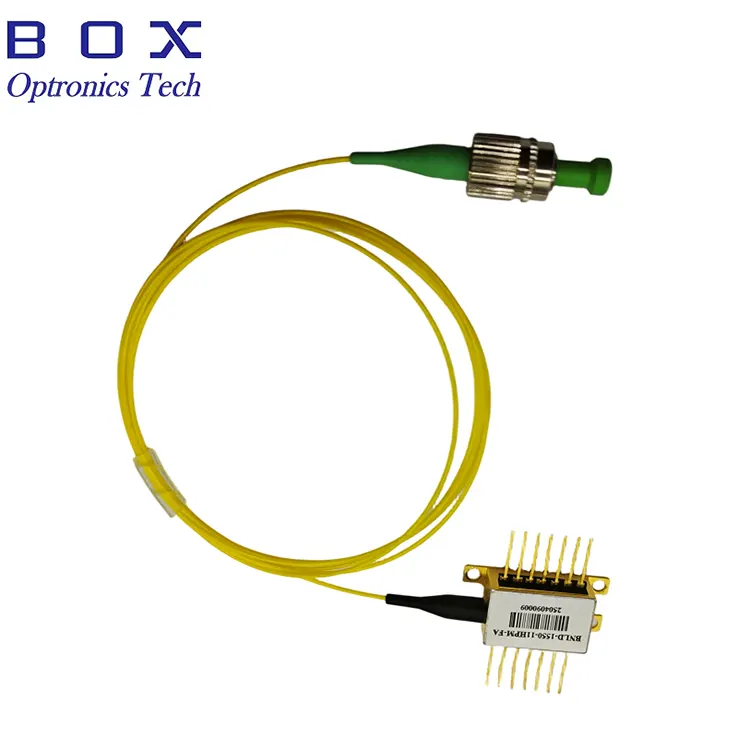

1530nm 40mW DFB Fiber Coupled Laser

ပရော်ဖက်ရှင်နယ် optoelectronic အစိတ်အပိုင်းထုတ်လုပ်သူဖြစ်သည့် Box Optronics သည် တပ်ဆင်ထားသော optical isolator၊ TEC အအေးပေးခြင်း၊ နှင့် စမ်းသပ်ကိရိယာများနှင့် ပါဝါမြင့်မားသော optical စနစ်များအတွက် 1530nm 40mW DFB ဖိုက်ဘာတွဲဖက်လေဆာများကို ပံ့ပိုးပေးပါသည်။
ကျွန်ုပ်တို့သည် ကမ္ဘာလုံးဆိုင်ရာစက်ပစ္စည်းထုတ်လုပ်သူများနမူနာများအကြောင်း ထိထိရောက်ရောက်စုံစမ်းမေးမြန်းရန်နှင့် optical စွမ်းဆောင်ရည်ကိုစစ်ဆေးရန်အတွက် လိုက်လျောညီထွေရှိသောနမူနာပံ့ပိုးမှုနှင့် တည်ငြိမ်သောအစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုထောက်ပံ့မှု အပြည့်အစုံကို ကျွန်ုပ်တို့ ပေးဆောင်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ကုန်ပစ္စည်းအနှစ်ချုပ်-1530nm 40mW DFB Fiber Coupled Laser

1530nm 40mW DFB Fiber Coupled Laser (Model BBLD-1530-40SM-FA) သည် တည်ငြိမ်ပြီး ပါဝါမြင့်မားသော single-mode optical output ကို လိုအပ်သော အပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသော စွမ်းဆောင်ရည်မြင့် ဖြန့်ဝေတုံ့ပြန်မှု လေဆာဒိုင်အိုဒ ဖြစ်ပါသည်။ FC/APC ချိတ်ဆက်ကိရိယာဖြင့် single-mode ဖိုက်ဘာမှတဆင့် 40mW အလင်းပြန်အထွက်ပါဝါကို အနည်းဆုံးပေးဆောင်ထားပြီး၊ ဤစက်ပစ္စည်းတွင် နောက်ပြန်-ရောင်ပြန်ဟပ်မှုကို ကာကွယ်ရန်နှင့် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် တပ်ဆင်ထားသော optical isolator ပါရှိသည်။

တိကျသောလှိုင်းအလျားနှင့် ပါဝါတည်ငြိမ်မှုအတွက် ပေါင်းစပ်အပူချိန်အအေးပေးစက် (TEC) နှင့် အပူချိန်ထိန်းကိရိယာပါရှိသော 14-pin လိပ်ပြာအထုပ်တွင် တပ်ဆင်ထားသည့် လေဆာသည် အလွန်ကောင်းမွန်သော ဘေးထွက်မုဒ်ဖိနှိပ်မှုအချိုး (≥35dB) နှင့် လည်ပတ်မှုအပူချိန်အကွာအဝေးတစ်လျှောက် ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။ OC-48 သဟဇာတဖြစ်သော pinout သည် လက်ရှိစနစ်ဒီဇိုင်းများတွင် ပေါင်းစပ်မှုကို ရိုးရှင်းစေသည်။

ဤလေဆာသည် အလင်းပြန်စမ်းသပ်ခြင်းစနစ်များ၊ စွမ်းအားမြင့် အလင်းကြည့်စနစ်များ၊ ဖိုက်ဘာအော့ပတစ်အာရုံခံခြင်းဆိုင်ရာ အက်ပ်လီကေးရှင်းများနှင့် တည်ငြိမ်ပြီး စွမ်းအားမြင့် 1530nm လေဆာအရင်းအမြစ်များ လိုအပ်သော ကိရိယာများအတွက် ကောင်းစွာသင့်လျော်ပါသည်။

အဓိကအင်္ဂါရပ်များ- 1530nm 40mW DFB Fiber Coupled Laser

· မြင့်မားသော optical output ပါဝါ- 40mW အနိမ့်ဆုံး၊ 50mW ပုံမှန် (SM fiber output)

· ဗဟိုလှိုင်းအလျား- 1530nm (အကွာအဝေး- 1527–1533nm)

· မြင့်မားသော ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး (SMSR): ≥35dB

· နောက်ပြန်-ရောင်ပြန်ဟပ်မှုကို ကာကွယ်ရန်အတွက် တပ်ဆင်ထားသော အလင်းပြန်စနစ်

· FC/APC ချိတ်ဆက်ကိရိယာပါရှိသော single-mode ဖိုက်ဘာဆံပင်ညှပ်

· TEC နှင့် အပူချိန်ထိန်းကိရိယာ ပေါင်းစပ်ထားသော 14-pin လိပ်ပြာအထုပ်

· OC-48 pinout သည် လွယ်ကူသောစနစ်ပေါင်းစပ်မှုအတွက် တွဲဖက်အသုံးပြုနိုင်သည်။

· ပါဝါစောင့်ကြည့်ခြင်းအတွက် ပေါင်းစပ်မော်နီတာ photodiode

· TEC ထိန်းချုပ်မှုမှတစ်ဆင့် တိကျသောလှိုင်းအလျားနှင့် ပါဝါတည်ငြိမ်မှု

· Low threshold current: 20mA ပုံမှန်

· ရေရှည်ယုံကြည်စိတ်ချရမှုအတွက် Hermetic Butterfly Package

ရိုးရိုးအပလီကေးရှင်းများ-1530nm 40mW DFB Fiber Coupled Laser

· Optical စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းစနစ်များ

· Fiber optic အာရုံခံခြင်းနှင့် ဖြန့်ဝေထားသော အာရုံခံအက်ပ်လီကေးရှင်း

· Optical amplifier မျိုးစေ့လေဆာများနှင့် အချက်ပြရင်းမြစ်များ

· Wavelength division multiplexing (WDM) စနစ်များ

· Optical Communication စမ်းသပ်ကိရိယာ

· ဓာတ်ခွဲခန်းနှင့် သုတေသနကိရိယာ

· ပုံသဏ္ဍာန်အစိတ်အပိုင်း အသွင်အပြင်နှင့် စမ်းသပ်ခြင်း။

· အလင်းတန်းခွဲခြမ်းစိတ်ဖြာမှုနှင့် တိုင်းတာမှု

· စက်မှုလေဆာစနစ်များနှင့် OEM ပေါင်းစပ်မှု

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ- 1530nm 40mW DFB Fiber Coupled Laser

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	အဆင့်သတ်မှတ်ချက်	ယူနစ်
Laser Forward Current	IF	-	300	mA
Reverse Voltage	VR	CW	-2.0	V
ESD ဗို့အား	-	-	500	V
လည်ပတ်အပူချိန်	ထိပ်တန်း	အပူချိန်	0 ~ +70	°C
သိုလှောင်မှုအပူချိန်	TSTG	ပတ်ဝန်းကျင်အပူချိန်	-40 ~ +85	°C

Electro-Optical Characteristics (T = 25°C၊ IF = IOP)

ကန့်သတ်ချက်	သင်္ကေတ	စမ်းသပ်မှုအခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
လည်ပတ်လှိုင်းအလျား	λC	CW၊ 25°C	1527	1530	1533	ကမ္မဿကာ
Optical Output ပါဝါ	PF	SM Fiber	40	50	-	mW
Threshold Current	ITH	25°C	14	20	50	mA
လည်ပတ်နေသောလက်ရှိ	IOP	CW	-	200	300	mA
လည်ပတ်ဗို့အား	VOP	25°C	-	-	3.0	V
ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး	SMSR	-	35	-	-	dB
TEC လက်ရှိ	ITEC	-	-1.5	-	2.5	A
TEC ဗို့အား	VTEC	-	-၂.၅	-	3.8	V
Thermistor Resistance	RTH	25°C	9.5	10	10.5	kΩ
Thermistor B-တန်ဖိုး	β	25°C/80°C	-	3950	-	K

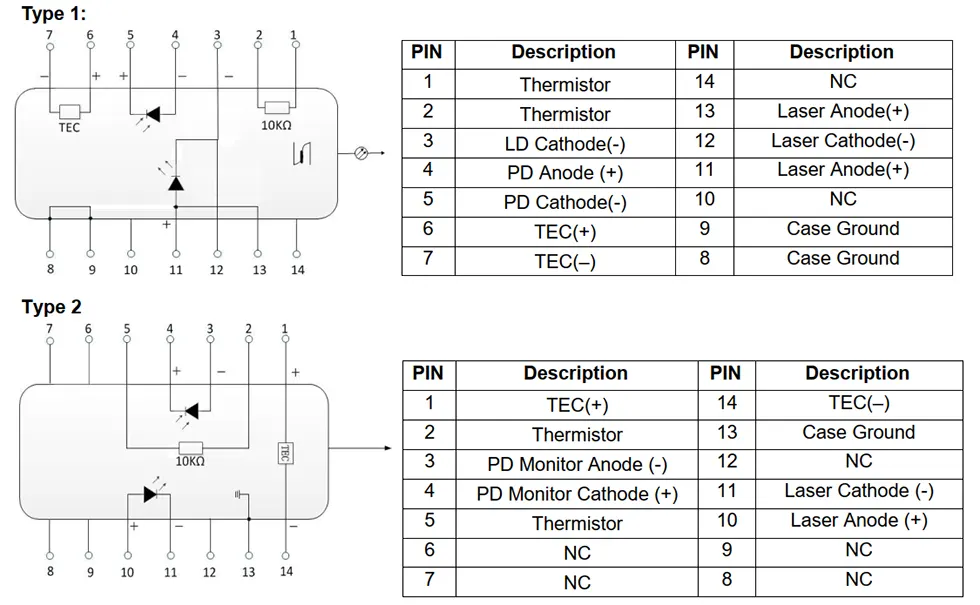

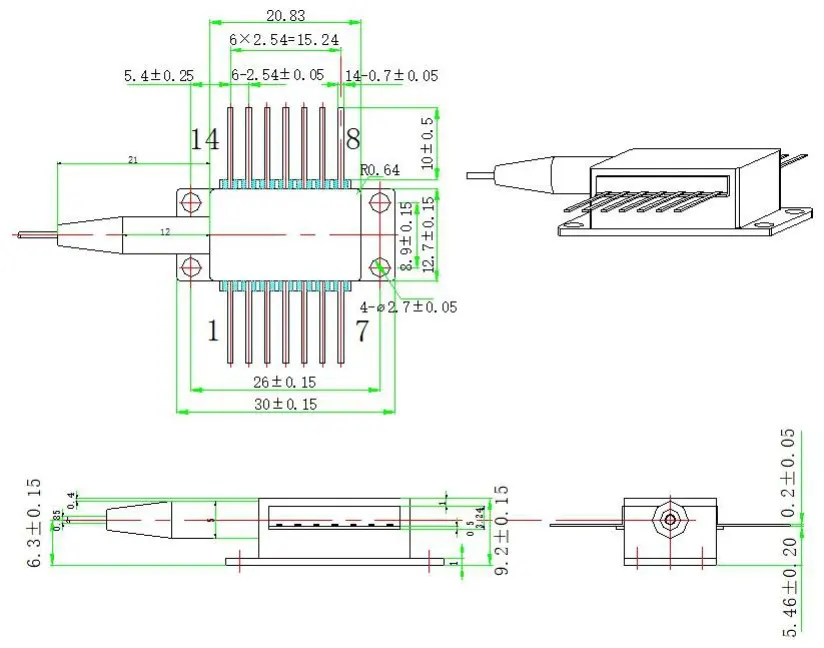

Package and Pin Definition-1530nm 40mW DFB Fiber Coupled Laser

မှာယူခြင်း အချက်အလက်-1530nm 40mW DFB Fiber Coupled Laser

ရနိုင်သောမော်ဒယ်များ

မော်ဒယ်နံပါတ်	လှိုင်းအလျား		အထွက်ပါဝါ	အထုပ်	ဖိုက်ဘာ/ချိတ်ဆက်ကိရိယာ
BDLD-1530-40SM-FA	1530nm	40mW မိနစ်။		14-pin Butterfly	SMF၊ FC/APC

မှတ်ချက်- C-band အတွင်းရှိ စိတ်ကြိုက် လှိုင်းအလျားများ၊ အစားထိုး ပါဝါအဆင့်များ၊ မတူညီသော ဖိုက်ဘာအရှည်များနှင့် ချိတ်ဆက်ကိရိယာ ရွေးချယ်မှုများကို တောင်းဆိုမှုအရ ရနိုင်ပါသည်။ ကျွန်ုပ်တို့၏ အရောင်းအဖွဲ့သို့ စိတ်ကြိုက်ဖွဲ့စည်းမှုစျေးနှုန်းနှင့် ပို့ဆောင်ချိန်အတွက် ဆက်သွယ်ပါ။

Box Optronics DFB လေဆာများကို အဘယ်ကြောင့် ရွေးချယ်သနည်း။

· တစ်သမတ်တည်း လှိုင်းအလျားနှင့် ပါဝါသတ်မှတ်ချက်များဖြင့် သက်သေပြထားသော DFB လေဆာ ချစ်ပ်နည်းပညာ

· တင်ပို့ခြင်းမပြုမီ 100% လုပ်ဆောင်ချက်စမ်းသပ်ခြင်းနှင့် လောင်ကျွမ်းခြင်းစစ်ဆေးခြင်း

· စက်ရုံတိုက်ရိုက်ပေးဝေမှုဖြင့် အပြိုင်အဆိုင်စျေးနှုန်း

· လိုက်လျောညီထွေရှိသော မှာယူမှုပမာဏ — R&D ရှေ့ပြေးပုံစံများနှင့် ထုထည်ထုတ်လုပ်မှုအတွက် ပံ့ပိုးမှု

· လှိုင်းအလျား၊ ပါဝါ၊ ဖိုက်ဘာအရှည်၊ ချိတ်ဆက်ကိရိယာနှင့် ပင်၏ဖွဲ့စည်းပုံအတွက် စိတ်ကြိုက်ရွေးချယ်စရာများ

· ထုတ်လုပ်မှုပရိုဂရမ်များနှင့် စနစ်ပေါင်းစည်းမှုအတွက် ရေရှည်ထောက်ပံ့ရေးတည်ငြိမ်မှု

· ယုံကြည်စိတ်ချရသောလည်ပတ်မှုအတွက် TEC ပေါင်းစပ်ထားသော Hermetic butterfly ထုပ်ပိုးမှု

· ခြေရာခံအပြည့်အစုံဖြင့် DHL/UPS/FedEx မှတစ်ဆင့် နိုင်ငံတကာ ပို့ဆောင်မှု

အမေးများသောမေးခွန်းများ (FAQ)

မေး- DFB နှင့် FP လေဆာများအကြား ကွာခြားချက်ကား အဘယ်နည်း။

A- DFB (ဖြန့်ဝေထားသော အကြံပြုချက်) လေဆာများသည် ကျဉ်းမြောင်းသောလိုင်းအနံနှင့် မြင့်မားသောဘေးထွက်မုဒ်ဖိနှိပ်မှုအချိုးအစား (ဤစက်ပစ္စည်းအတွက် SMSR ≥35dB) ဖြင့် တစ်ခုတည်းသော longitudinal mode (SLM) လုပ်ဆောင်ချက်ကို လုပ်ဆောင်နိုင်သည့် တပ်ဆင်ထားသော ဆန်ခါပုံစံကို ပေါင်းစပ်ထားသည်။ FP (Fabry-Perot) လေဆာများသည် ပုံမှန်အားဖြင့် အရှည်လိုက်မုဒ်များစွာဖြင့် လုပ်ဆောင်ကြပြီး ပိုမိုကျယ်ပြန့်သော ရောင်စဉ်တန်းအထွက်ရှိသည်။

WDM စနစ်များ၊ ဖိုက်ဘာအာရုံခံခြင်း နှင့် တိကျမှုကိရိယာများကဲ့သို့သော တိကျသောလှိုင်းအလျားထိန်းချုပ်မှုနှင့် မြင့်မားသောတည်ငြိမ်မှုလိုအပ်သည့်အပလီကေးရှင်းများအတွက် DFB လေဆာများကို ဦးစားပေးအသုံးပြုသော်လည်း FP လေဆာများကို တင်းကျပ်သောလှိုင်းအလျားထိန်းချုပ်မှုနည်းပါးသော ကုန်ကျစရိတ်သက်သာသောအသုံးချပရိုဂရမ်များအတွက် ပုံမှန်အားဖြင့်အသုံးပြုလေ့ရှိပါသည်။

မေး- built-in isolator က ဘာကြောင့် အရေးကြီးတာလဲ။

A- ဖိုက်ဘာချိတ်ဆက်မှုများ၊ optical အစိတ်အပိုင်းများ သို့မဟုတ် ဖိုက်ဘာအဆုံးများမှ နောက်သို့ရောင်ပြန်ဟပ်မှုများသည် လေဆာဒိုင်အိုဒသို့ ပြန်လည်ပေါင်းစပ်နိုင်ပြီး အထွက်ပါဝါအတက်အကျများ၊ လှိုင်းအလျားမတည်ငြိမ်မှုနှင့် ဆူညံသံများတိုးလာစေသည်။ Built-in optical isolator သည် တည်ငြိမ်သော output power၊ wavelength stability နှင့် low noise performance ကို ထိန်းသိမ်းရာတွင် ကူညီပေးသော optical feedback ကို လျှော့ချပေးသည်။

မေး- TEC နဲ့ thermistor ရဲ့ အခန်းကဏ္ဍက ဘယ်လိုလဲ။

A- တိကျသောအထုပ်အပူချိန်ထိန်းချုပ်မှုမှတစ်ဆင့် လေဆာချပ်စ်အပူချိန်ကို ထိန်းသိမ်းရန် သာမိုလျှပ်စစ်အအေးပေးစက် (TEC) နှင့် အပူချိန်ထိန်းကိရိယာသည် အတူတကွလုပ်ဆောင်သည်။ လေဆာလှိုင်းအလျားနှင့် အထွက်ပါဝါသည် အပူချိန်အပေါ် မူတည်သောကြောင့်၊ တိကျသောအပူချိန်ထိန်းချုပ်မှုသည် မတူညီသောပတ်ဝန်းကျင်အခြေအနေများတစ်လျှောက် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုသေချာစေသည်။ 10kΩ အပူချိန်ထိန်းကိရိယာ (B-value 3950K) သည် သတ်မှတ်အပူချိန်ကို ထိန်းသိမ်းရန် TEC ထိန်းချုပ်ကိရိယာအား အပူချိန်တုံ့ပြန်ချက်ပေးသည်။ ၎င်းသည် တသမတ်တည်း လှိုင်းအလျားနှင့် ပါဝါလိုအပ်သော အပလီကေးရှင်းများအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

မေး။

A- OC-48 နှင့် တွဲဖက်အသုံးပြုနိုင်သော pinout သည် OC-48 (2.5Gbps SONET/SDH) optical communication applications များတွင် အသုံးပြုလေ့ရှိသော လိပ်ပြာအထုပ် ပင်အပ်တာဝန်ကို ရည်ညွှန်းသည်။ ဤသဟဇာတဖြစ်မှုသည် အလားတူလျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ အင်တာဖေ့စ်များကို အသုံးပြု၍ စနစ်များတွင် ပေါင်းစပ်မှုကို ရိုးရှင်းစေသည်။ ကွဲပြားသော စနစ်ဒီဇိုင်းများကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် pinout ရွေးစရာနှစ်ခု (အမျိုးအစား 1 နှင့် အမျိုးအစား 2) ကို ရနိုင်ပါသည်။

မေး- အနည်းဆုံးမှာယူမှုပမာဏ (MOQ) ကဘာလဲ။

A: MOQ သည် 1pc ဖြစ်သည်။ ကျွန်ုပ်တို့သည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော အော်ဒါပမာဏများကို ပံ့ပိုးပေးပါသည်။ စံမော်ဒယ်များကို R&D နှင့် ပုံတူရိုက်ခြင်းအတွက် ပမာဏအနည်းငယ်နှင့် ထုတ်လုပ်နိုင်သည့်အပြင် ထုတ်လုပ်မှုအတွက် ပိုကြီးသည်။ သင်လိုအပ်သော အရေအတွက်အလိုက် တိကျသောစျေးနှုန်းများအတွက် ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။

မေး- စိတ်ကြိုက်လှိုင်းအလျား သို့မဟုတ် ပါဝါအဆင့်ကို ရနိုင်ပါသလား။

A- ဟုတ်ပါသည်၊ ကျွန်ုပ်တို့သည် ရရှိနိုင်သောအကွာအဝေးအတွင်း CWDM-အသုံးပြုနိုင်သော လှိုင်းအလျားများနှင့် အခြားစိတ်ကြိုက်လှိုင်းအလျားများ၊ အစားထိုးထွက်ရှိနိုင်သော ပါဝါအဆင့်များ၊ စိတ်ကြိုက်ဖိုက်ဘာအရှည်များ၊ မတူညီသောချိတ်ဆက်ကိရိယာအမျိုးအစားများ (FC/APC၊ FC/UPC၊ LC စသည်ဖြင့်) နှင့် အံဝင်ခွင်ကျသော ပင်ဆက်ဖွဲ့စည်းပုံများ အပါအဝင် စိတ်ကြိုက်ပြင်ဆင်မှုရွေးချယ်စရာများကို ပေးထားပါသည်။ သင်၏ သီးခြားလိုအပ်ချက်များနှင့် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ၊ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့သည် ဖြစ်နိုင်ချေကို ပြန်လည်သုံးသပ်ပြီး ကိုးကားချက်ကို ပေးပါမည်။

မေး- 40mW အထွက်ရရှိရန် မည်သည့် drive current လိုအပ်သနည်း။

A- 25°C တွင် ပုံမှန်လည်ပတ်နေသော Current သည် 200mA ဖြစ်ပြီး အများဆုံး 300mA ဖြစ်သည်။ အတိုင်းအတာ လက်ရှိသည် ပုံမှန်အားဖြင့် 20mA (14mA အနိမ့်ဆုံး၊ 50mA အမြင့်ဆုံး) ဖြစ်သည်။ အမှန်တကယ် လည်ပတ်နေသော လျှပ်စီးကြောင်းသည် စက်တစ်ခုချင်းစီနှင့် အပူချိန်အကြား ကွဲပြားနိုင်သည်။ တည်ငြိမ်သောလည်ပတ်မှုအတွက် သင့်လျော်သော လက်ရှိကန့်သတ်ချက်နှင့် APC (အလိုအလျောက် ပါဝါထိန်းချုပ်မှု) လုပ်ဆောင်နိုင်စွမ်းရှိသော လေဆာဒိုင်အိုဒရိုက်ကို အသုံးပြုရန် ကျွန်ုပ်တို့ အကြံပြုပါသည်။

မေး- လိပ်ပြာအထုပ်ကို hermetically တံဆိပ်ခတ်ထားပါသလား။

A- ဟုတ်ပါသည်၊ 14-pin လိပ်ပြာအထုပ်သည် လေဆာ ချစ်ပ်၊ အထီးကျန်ကိရိယာနှင့် အတွင်းပိုင်းအစိတ်အပိုင်းများကို အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် ပတ်ဝန်းကျင်ညစ်ညမ်းမှုတို့မှ ကာကွယ်ပေးသည်။ ၎င်းသည် ယုံကြည်စိတ်ချရသော ရေရှည်လည်ပတ်မှုကို သေချာစေပြီး ထုတ်ကုန်သက်တမ်းတစ်လျှောက် တသမတ်တည်း စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားရန်အတွက် အရေးကြီးပါသည်။

ဒေတာစာရွက်နှင့် Testsheet-1530nm 40mW DFB Fiber Coupled Laser

အချက်အလက်စာရွက်

စမ်းသပ်စာရွက်
