၁။ 1064nm မိတ်ဆက် 30mW DFB Butterfly Laser Diode
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

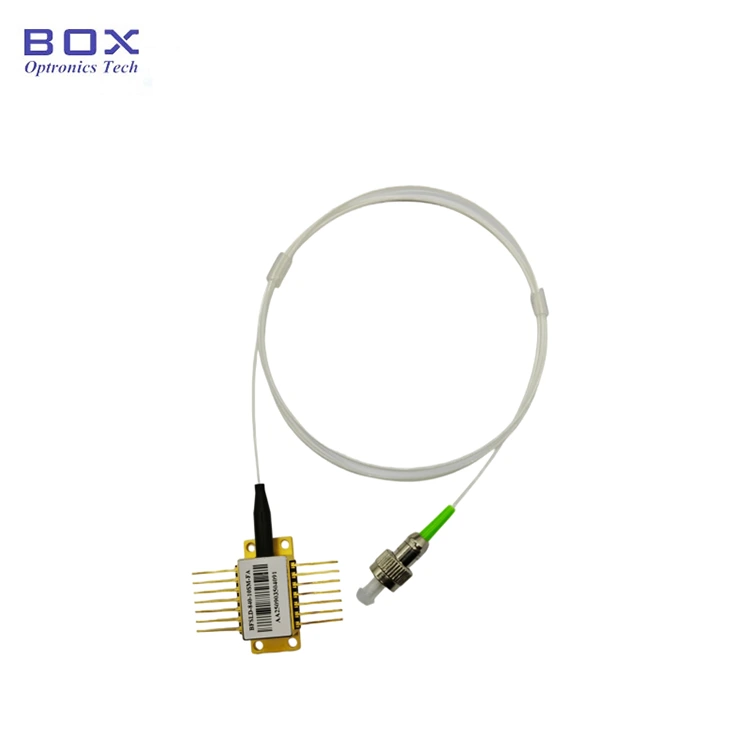

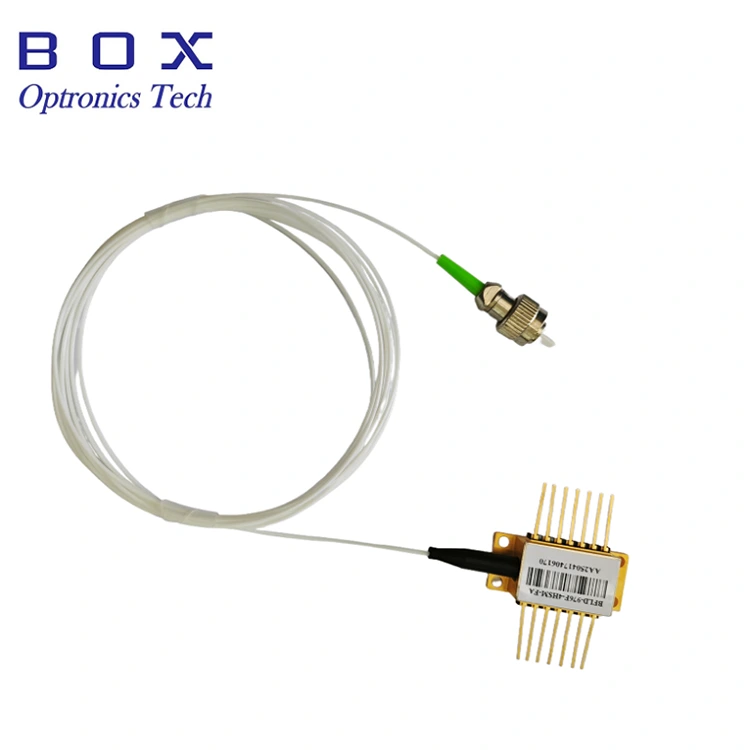

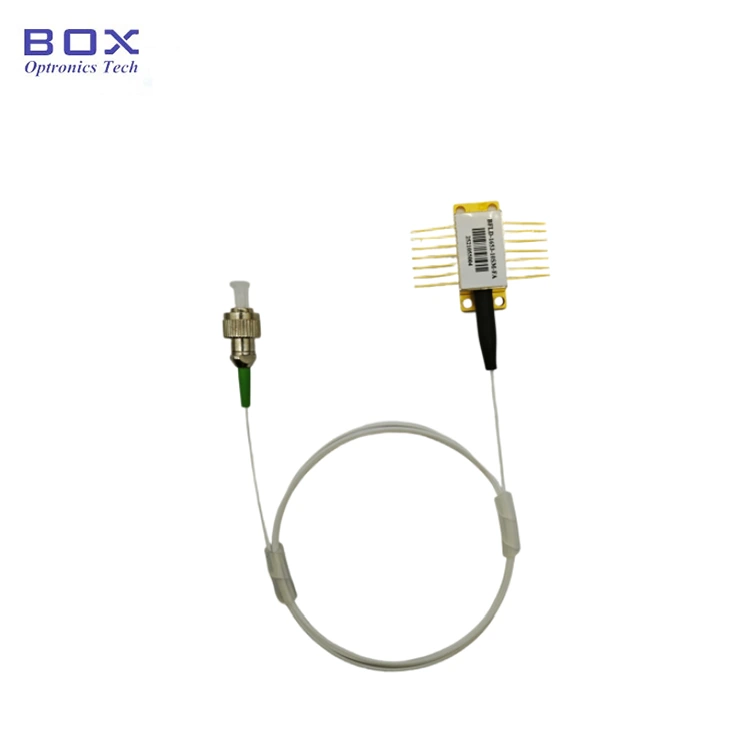

၎င်းသည် 14-pin ပါရှိသည့် 1064nm DFB Laser Diode ဖြစ်သည်။ စံလိပ်ပြာအထုပ်၊ ဗဟိုလှိုင်းအလျား 1064nm၊ လှိုင်းအလျားသည်းခံမှု +/-1nm နှင့် ပုံမှန်အထွက်ပါဝါ 30mW ။ Built-in TEC၊ အပူချိန်ထိန်းကိရိယာ၊ အထီးကျန်ကိရိယာနှင့် ရေရှည်တည်ငြိမ်သောလည်ပတ်မှုအတွက် အထူးကောင်းမွန်သော လှိုင်းအလျားတည်ငြိမ်မှုရှိသော PD ကို စောင့်ကြည့်ပါ။ optical fiber ဆက်သွယ်ရေးနှင့် အာရုံခံခြင်းတွင် အဓိကအားဖြင့် အသုံးပြုသည်။ ကြိုးကိုတင်းကြပ်စွာထားပါ။ pin အဓိပ္ပါယ်အရ၊ TEC ထိန်းချုပ်မှုအောက်တွင်၊ နှင့် အလွန်အကျွံ ဖိုက်ဘာကွေးခြင်း။ စွမ်းဆောင်ရည်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို သေချာစေရန်။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λC |
CW၊ 25 ℃၊ IOP = 200mA |
1063 |
1064 |
1065 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
PF |
SM Fiber |
30 |
- |
- |
mW |
|
Threshold လက်ရှိ |
ITH |
25 ℃၊ IOP = 200mA |
- |
20 |
30 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
CW |
- |
- |
200 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃၊ IOP = 200mA |
- |
- |
2.7 |
V |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
SMSR |
- |
40 |
- |
- |
dB |
|
ရောင်စဉ်တန်းအကျယ် (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
ကမ္မဿကာ |
|
Optical isolation |
ISO |
- |
- |
30 |
- |
dB |
|
Slope လုပ်တယ်။ |
η |
- |
- |
0.28 |
- |
mW/mA |
|
လက်ရှိကို စောင့်ကြည့်ပါ။ |
IMON |
VR =5V၊ IOP=200mA |
500 |
- |
1250 |
µA |
|
MPD Dark current |
အမှတ်သညာ |
VR=5V |
- |
- |
200 |
nA |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 85 ℃ |
- |
3950 |
- |
K |
|
TEC လည်ပတ်မှုအပူချိန် |
ထိပ်တန်း |
IOP = 200mA |
15 |
- |
40 |
℃ |
● Multi-Quantum ကောင်းပြီ (MQW) ဖြန့်ဝေ တုံ့ပြန်ချက် (DFB) လေဆာများ၊
● အထွက်ပါဝါတက် 30mW မှ;
● SM သို့မဟုတ် PM ဖိုက်ဘာ;
● ၁၄-တံ Thermistor၊ TEC ပါသော BTF ပက်ကေ့ခ်ျ၊ isolator နှင့် Monitor PD။
● ဖိုက်ဘာ ဆက်သွယ်ရေး၊
● Optical တူရိယာ;
● ဖိုက်ဘာအာရုံခံကိရိယာ;
● အလင်းအရင်းအမြစ်။

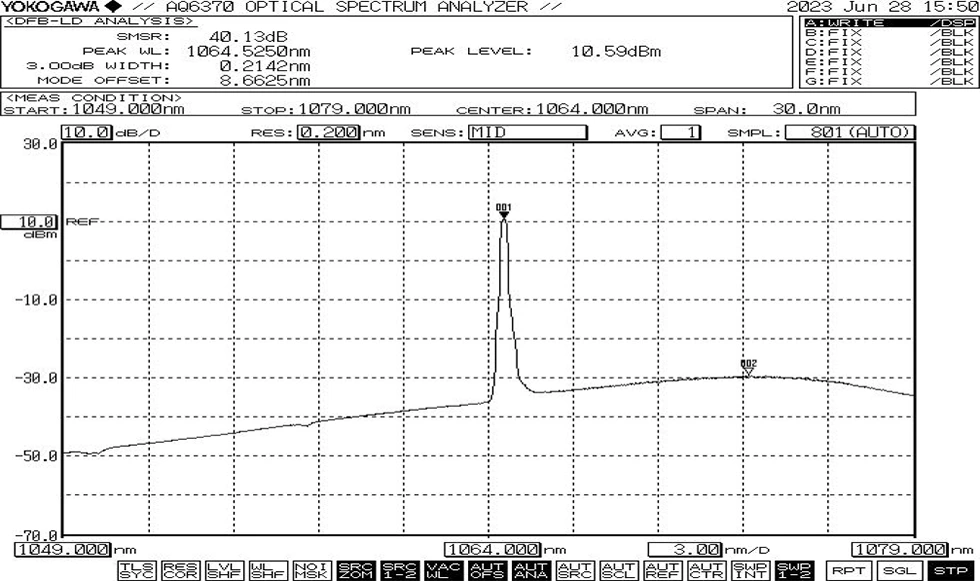

● ပုံမှန်ရောင်စဉ်- 1064nm၊ +/-1 WL သည်းခံနိုင်မှု

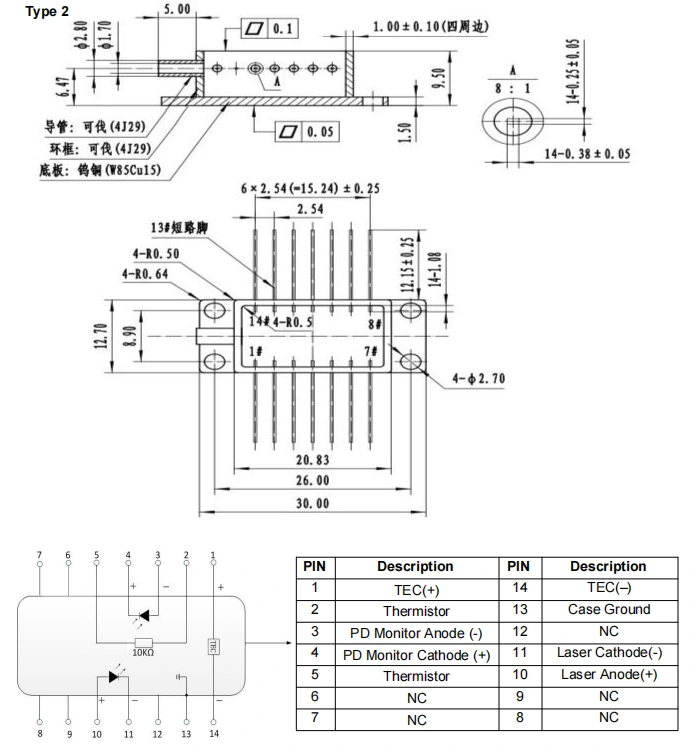

● ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)-1064nm 30mW DFB Butterfly Laser Diode
● Standard ဆက်စပ်ပစ္စည်းများ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
1064nm 30mW DFB Butterfly Laser Diode |
1 |
|
2 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
* သီးခြားစက်ပစ္စည်း; built-in driver မရှိပါ။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB လေဆာ diode |
1064: 1064nm |
30: 30mW 60:60mW 2H:200mW |
SM: တစ်ခုတည်းမုဒ် PM: polarization ထိန်းသိမ်းခြင်း။
|
FA- FC/APC SA- SC/APC တခြား |
NULL- 14PIN အမျိုးအစား ၂ |
ဥပမာ- BDLD-1064-30SM-FA
(မှာယူမှုအချက်အလက်- 1064nm 30mW DFB Butterfly Laser Diode၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ ပန့်ပင်ပင်)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● အစိတ်အပိုင်းအားလုံးကို ပါဝါမဖွင့်မီ၊ ပထမဦးစွာ အအေးပေးစက်ကို စတင်အသုံးပြုပါ။ ထို့နောက် Chip အပူလွန်ကဲမှုကို တားဆီးရန်နှင့် တိုးမြှင့်ပါဝါတက်သည့် အဆင့်များကို ဆက်လက်လုပ်ဆောင်ပါ။ overload။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ လုပ်ပါ။ ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ဘဲ၊ ထိုသို့ပြုလုပ်ခြင်းသည် မျက်လုံးဒဏ်ရာကို ဖြစ်စေနိုင်သောကြောင့် ဖြစ်သည်။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် မနေရပါ။ 260°C ထက်ကျော်လွန်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အထူး ဂဟေလုပ်ငန်းစဉ်အတွင်း အောက်ပါတို့ကို အာရုံစိုက်ရမည်။ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာရှိရပါမည်။ မြေပြင်။
● ဓာတ်အားသွင်းခြင်း လုပ်ငန်းစဉ်အတွင်း မြင့်မားသောလျှပ်စီးကြောင်းကို တိုက်ရိုက်မထိပါနှင့် ၎င်းသည် chip ကိုထိခိုက်စေသည်။ ယင်းအစား၊ စက်ကို လက်ရှိအဆင့်တွင် ပါဝါဖွင့်ပါ။ Chip ၏ တံခါးပေါက်နှင့် နီးကပ်ပြီး သေးငယ်သော လျှပ်စီးကြောင်းကို တဖြည်းဖြည်း တိုးမြှင့်ပါ။ လိုချင်တဲ့အဆင့်ရောက်တဲ့အထိ တိုးပေးပါ။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
