Box Optronics သည် optical communication, sensing, and testing applications များတောင်းဆိုရန်အတွက် ဒီဇိုင်းထုတ်ထားသည့် ပရီမီယံဖိုက်ဘာတွဲပါသောလေဆာအရင်းအမြစ်ဖြစ်သော 1310nm 100mW DFB Laser ကို ပံ့ပိုးပေးပါသည်။ ဤစက်ပစ္စည်းတွင် multi-quantum well (MQW) ဖြန့်ဝေတုံ့ပြန်ချက် (DFB) ဖွဲ့စည်းပုံပါရှိပြီး ထူးခြားသောလှိုင်းအလျားတည်ငြိမ်မှု၊ မြင့်မားသောဘေးထွက်မုဒ်ဖိနှိပ်မှုအချိုးနှင့် single-mode fiber output power 120mW အထိ ပေးဆောင်သည်။
TEC အအေးပေးစက်၊ အပူချိန်ထိန်းကိရိယာ၊ အလင်းခွဲကိရိယာနှင့် မော်နီတာ photodiode ပေါင်းစပ်ထားသော စံ 14-pin လိပ်ပြာအထုပ်တွင် ဤလေဆာသည် OC-48 pinout စံနှုန်းများနှင့် ကိုက်ညီပါသည်။ စွမ်းအားမြင့်စမ်းသပ်မှုစနစ်များ၊ ဖိုက်ဘာအော့ပတစ်အာရုံခံကွန်ရက်များ သို့မဟုတ် မျိုးဆက်သစ်ဆက်သွယ်ရေးစနစ်များအတွက်ဖြစ်စေ Box Optronics သည် ခိုင်မာသောအရည်အသွေးထိန်းချုပ်မှုနှင့် ကမ္ဘာလုံးဆိုင်ရာနည်းပညာပံ့ပိုးမှုတို့ဖြင့် ကျောထောက်နောက်ခံပြုထားသော ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။
● မြင့်မားသောအလင်းအထွက်ပါဝါ- 120mW ပုံမှန် (SM ဖိုက်ဘာ) အထိ
● လှိုင်းအလျားတည်ငြိမ်မှုအတွက် Multi-quantum well (MQW) DFB ဖွဲ့စည်းပုံ
● မြင့်မားသော ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး (SMSR): >35dB ပုံမှန်
● နောက်ပြန်-ရောင်ပြန်ဟပ်မှုကို ကာကွယ်ရန်အတွက် တပ်ဆင်ထားသော အလင်းပြန်စနစ်
● တိကျသောလှိုင်းအလျားထိန်းချုပ်မှုအတွက် TEC အအေးပေးစက်နှင့် အပူချိန်ထိန်းကိရိယာ
● အချိန်နှင့်တစ်ပြေးညီ ပါဝါစောင့်ကြည့်မှုအတွက် photodiode ကို စောင့်ကြည့်ပါ။

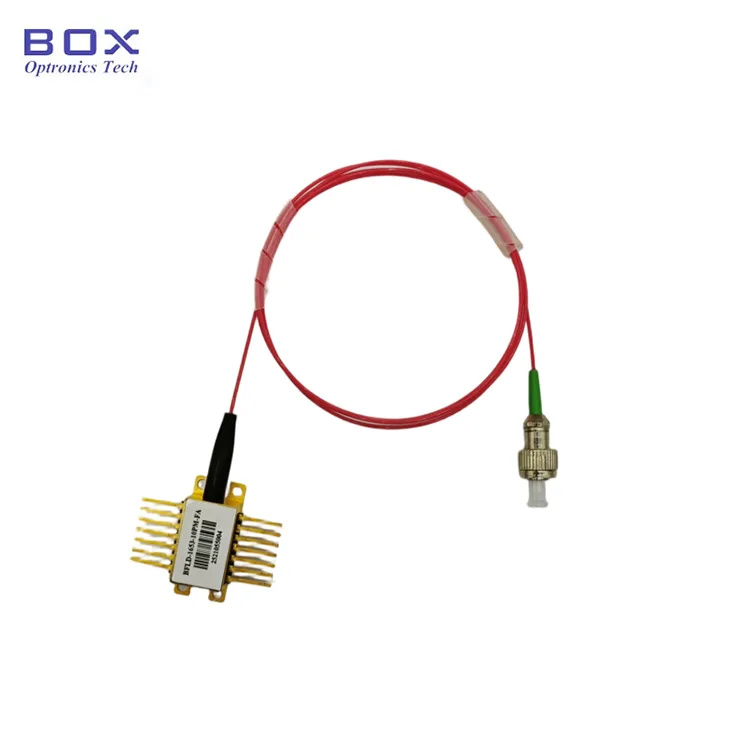

● Single-mode (SM) သို့မဟုတ် polarization-maintaining (PM) ဖိုက်ဘာ ရွေးချယ်မှုများ
● Standard FC/APC ဖိုက်ဘာချိတ်ဆက်ကိရိယာ (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)
● OC-48 pinout နှင့် တွဲဖက်အသုံးပြုနိုင်သော စက်မှုလုပ်ငန်း-စံ 14-pin လိပ်ပြာအထုပ်
● စွမ်းအားမြင့် အလင်းကြည့်စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းစနစ်များ
● Fiber optic ဆက်သွယ်ရေး အသံလွှင့်စက်များနှင့် အသံဖမ်းစက်များ
● Optical amplifier မျိုးစေ့အရင်းအမြစ်များ
● FMCW LiDAR
● သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေး ဓာတ်ခွဲခန်းများ
● စက်မှုလုပ်ငန်း စဉ်များကို စောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ခြင်း။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
မက်တယ်။ |
ယူနစ် |
|
လေဆာရှေ့သို့လျှပ်စီးကြောင်း |
IF |
CW |
- |
400 |
mA |
|
ပြောင်းပြန်ဗို့အား |
VR |
CW |
- |
-2.0 |
V |
|
ESD ဗို့အား |
ESD |
- |
500 |
- |
V |
|
လည်ပတ်အပူချိန် |
ထိပ်တန်း |
အပူချိန် |
0 |
+70 |
℃ |
|
သိုလှောင်မှုအပူချိန် |
TSTG |
ပတ်ဝန်းကျင်အပူချိန် |
စာ-၄၀ |
+၈၅ |
℃ |
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λC |
CW၊ 25 ℃ |
1300 |
1310 |
1320 |
ကမ္မဿကာ |
|
Optical Output Power (SM) |
PF |
SM Fiber |
90 |
120 |
- |
mW |
|
Optical Output Power (PM) |
PF |
PM ဖိုက်ဘာ |
70 |
90 |
- |
mW |
|
Threshold လက်ရှိ |
ITH |
25 ℃ |
14 |
20 |
50 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
CW |
- |
250 |
400 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃ |
- |
- |
3.0 |
V |
|
ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC လက်ရှိ |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC ဗို့အား |
VTEC |
- |
-၂.၅ |
- |
3.8 |
V |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
|

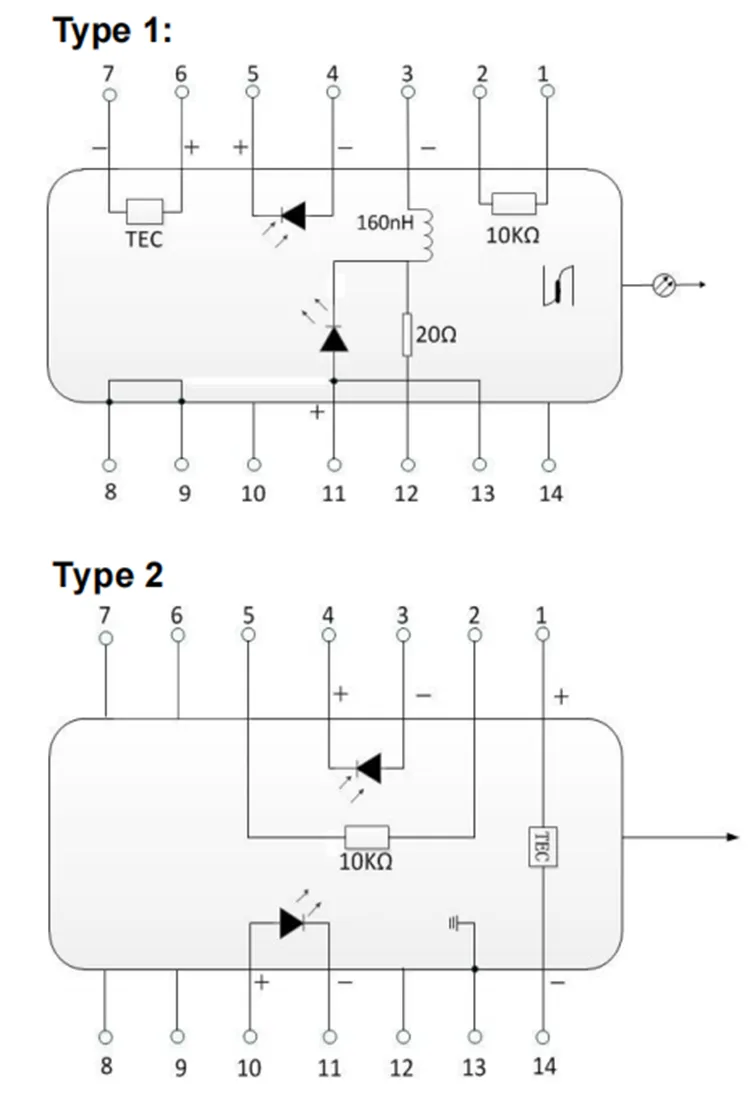

ပင်နံပါတ် |
ဖော်ပြချက် |
ပင်နံပါတ် |
ဖော်ပြချက် |
|
1 |
အပူချိန်ထိန်း |
14 |
NC (ချိတ်ဆက်မှုမရှိပါ) |
|
2 |
အပူချိန်ထိန်း |
13 |
Laser Anode (+) |
|
3 |
LD Cathode (-) |
12 |
လေဆာ Cathode (-) |
|
4 |
PD Anode (+) |
11 |
Laser Anode (+) |
|
5 |
PD Cathode (-) |
10 |
NC (ချိတ်ဆက်မှုမရှိပါ) |
|
6 |
TEC (+) |
9 |
Case Ground |
|
7 |
TEC (-) |
8 |
Case Ground |
Pinout အဓိပ္ပာယ်ဖွင့်ဆိုချက် (အမျိုးအစား ၂)
|
ပင်နံပါတ် |
ဖော်ပြချက် |
ပင်နံပါတ် |
ဖော်ပြချက် |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
အပူချိန်ထိန်း |
13 |
Case Ground |
|
3 |
PD Monitor Anode (-) |
12 |
NC (ချိတ်ဆက်မှုမရှိပါ) |
|
4 |
PD Monitor Cathode (+) |
11 |
လေဆာ Cathode (-) |
|
5 |
အပူချိန်ထိန်း |
10 |
Laser Anode (+) |
|
6 |
NC (ချိတ်ဆက်မှုမရှိပါ) |
9 |
NC (ချိတ်ဆက်မှုမရှိပါ) |
|
7 |
NC (ချိတ်ဆက်မှုမရှိပါ) |
8 |
NC (ချိတ်ဆက်မှုမရှိပါ) |
● ✓ ပရော်ဖက်ရှင်နယ်လေဆာဒိုင်အိုဒထုတ်လုပ်မှုအတွေ့အကြုံ 10+ နှစ်
● ✓ တင်ပို့ခြင်းမပြုမီ 100% စမ်းသပ်မှုဖြင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှု
● ✓ တည်ငြိမ်သော အစုလိုက်ပို့ဆောင်မှုစွမ်းရည်ဖြင့် အပြိုင်အဆိုင်စျေးနှုန်း
● ✓ လှိုင်းအလျား၊ ပါဝါ၊ ဖိုက်ဘာနှင့် ပက်ကေ့ခ်ျများအတွက် လိုက်လျောညီထွေရှိသော စိတ်ကြိုက်ပြင်ဆင်မှု ရွေးချယ်စရာများ
● ✓ 7×24 နာရီ နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုနှင့် မြန်ဆန်သော တုံ့ပြန်မှု
● ✓ အကဲဖြတ်ရန်အတွက် နမူနာစမ်းသပ်မှု
● ✓ ISO9001:2015 အသိအမှတ်ပြု အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်
● ✓ DHL၊ UPS၊ FedEx နေ့ချင်းပြန်ဖြင့် ကမ္ဘာလုံးဆိုင်ရာ ပို့ဆောင်မှု
BFLD - XXXX - XX - XX - X
|
လယ်ကွင်း |
ကုတ် |
ဖော်ပြချက် |
|
ထုတ်ကုန်စီးရီး |
BFLD |
Butterfly DFB Laser Diode |
|
လှိုင်းအလျား |
1310 |
1310nm အလယ်ဗဟိုလှိုင်းအလျား (အခြားလှိုင်းအလျားများ ရနိုင်သည်) |
|
အထွက်ပါဝါ |
1H |
100mW အတန်းမြင့် ပါဝါ (10:10mW၊ 20:20mW၊ 1H:100mW) |
|
ဖိုက်ဘာအမျိုးအစား |
SM/PM |
SM: Single Mode Fiber | PM: Polarization Fiber ကိုထိန်းသိမ်းခြင်း။ |
|
ချိတ်ဆက်ကိရိယာ |
FA/SA |
FA- FC/APC | SA- SC/APC | အခြား- စိတ်ကြိုက်တောင်းဆိုမှု |
|
Pinout အမျိုးအစား |
၁/၂ |
1 | ရိုက်ပါ။ အမျိုးအစား ၂ |
ဥပမာ-BBLD-1310-1HPM-FA2
1310nm 100mW DFB14-pinButterfly Laser Diode၊ PM ဖိုင်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ Type-2 pin-out
● ဗဟိုလှိုင်းအလျား- 1270~1650nm (စိတ်ကြိုက်လှိုင်းအလျားများ ရနိုင်သည်)
● အထွက်ပါဝါ- 10mW၊ 20mW၊ အခြား
● Fiber အမျိုးအစား- Single mode fiber၊ polarization ဖိုင်ဘာကို ထိန်းသိမ်းထားသည်။
● ဖိုက်ဘာအရှည်- 1m၊ 1.5m၊ 2m (စိတ်ကြိုက်အရှည်)
● ချိတ်ဆက်ကိရိယာအမျိုးအစား- FC/APC၊ FC/UPC၊ SC/APC၊ LC/APC၊ ဖိုက်ဘာဗလာ
● Pinout ဖွဲ့စည်းမှု- ပုံစံ 1၊ အမျိုးအစား 2
စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။
အီးမေးလ်- sales06@boxoptronics.com
Tel: +86-13322933691
ဝဘ်ဆိုဒ်- www.boxphotonics.com
ယူနစ်တစ်ခုစီကို တိုင်းတာပြီး စွမ်းဆောင်ရည်ဘောင်များကို မှတ်တမ်းတင်ထားသော ပြည့်စုံသော စမ်းသပ်အစီရင်ခံစာတစ်ခုနှင့် ပေးပို့ထားပါသည်။ စမ်းသပ်စာရွက်တွင် အသေးစိတ် သတ်မှတ်ချက်များ၊ စွမ်းဆောင်ရည် မျဉ်းကွေးများနှင့် အာရုံစူးစိုက်မှု မှတ်စုများ ပါရှိသည်။
● ယူနစ်တစ်ခုစီတွင်ပါဝင်သော တစ်ဦးချင်းစမ်းသပ်မှုအစီရင်ခံစာ
● ပုံမှန်ရောင်စဉ်တန်းများနှင့် ပါဝါကွေးကွေးများကို ပေးထားသည်။
အကိုးအကားအတွက် စမ်းသပ်အစီရင်ခံစာ
● EXW (Ex Works)- သင့်တွင် DHL/UPS/FedEx အကောင့်ရှိပါက အကြံပြုထားသည်။ သင့်အကောင့်ကို အသုံးပြု၍ ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့မှ ကောက်ခံခြင်းမရှိပါ။
● DAP (နေရာ၌ ပို့ဆောင်သည်)- သင့်တွင် အမြန်ချောပို့အကောင့်မရှိပါက၊ ကျွန်ုပ်တို့သည် ကြိုတင်ငွေပေးထားသော ကုန်စည်ပို့ဆောင်မှုဖြင့် ပို့ဆောင်ရန် စီစဉ်ပေးနိုင်ပါသည်။
● အခြားစည်းကမ်းချက်များ- ဆွေးနွေးရန် ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။
● PayPal- နမူနာများနှင့် အသေးစား အမှာစာများအတွက် မြန်ဆန်လုံခြုံသော ငွေပေးချေမှု
● T/T (ဘဏ်ငွေလွှဲခြင်း)- ပုံမှန်ထုတ်လုပ်မှုအမှာစာများအတွက် ပုံမှန်ငွေပေးချေမှုနည်းလမ်း
● Alibaba ကုန်သွယ်မှုအာမခံ- ဝယ်သူအာမခံဖြင့် အွန်လိုင်းငွေပေးငွေယူများအတွက် လုံခြုံသောအမှာစာများကို အကာအကွယ်ပေးသည်။
● ပြောင်းလဲနိုင်သော ငွေပေးချေမှုစည်းမျဉ်းများ- ရေရှည် သို့မဟုတ် ဗျူဟာမြောက်လုပ်ဖော်ကိုင်ဖက်များအတွက် ညှိနှိုင်းနိုင်သည်။
● ပုံမှန်ထုတ်လုပ်မှု- ~10 အလုပ်လုပ်ရက်
● In-stock items များ- ပို့ဆောင်မှုအတွက် အလုပ်လုပ်ရက် 2-3 ရက်
● စိတ်ကြိုက်ဖွဲ့စည်းပုံများ- 15-20 အလုပ်လုပ်ရက်
● အမှာစာများ- ထုတ်လုပ်မှုအချိန်ဇယားအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။
● နိုင်ငံတကာ ပို့ဆောင်မှု- 3-5 အလုပ်လုပ်ရက် (DHL/UPS/FedEx အမြန်)
● အမြန်ဝန်ဆောင်မှု- တောင်းဆိုချက်အရ ရနိုင်သည် (အပိုဆောင်းအခကြေးငွေ ပေးရနိုင်သည်)
ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံပါ။ ထုပ်ပိုးခြင်း၊ သယ်ယူ ပို့ဆောင်ခြင်းနှင့် အသုံးပြုခြင်း ကာလအတွင်း တည်ငြိမ်မှု ကာကွယ်ရေး အစီအမံများကို တင်းကျပ်စွာ လိုက်နာရန် လိုအပ်ပါသည်။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ပါက စက်ပစ္စည်းကို အမြဲတမ်း ပျက်စီးစေနိုင်သည်။
● ကိုင်တွယ်သည့်အခါတွင် တည်ငြိမ်မှုဆန့်ကျင်သော လက်ပတ်ကြိုးကို အမြဲဝတ်ဆင်ပါ။
● စနစ်တကျ မြေပြင်တွင် တည်ငြိမ်မှု ဆန့်ကျင်သည့် ဖျာပေါ်တွင် အလုပ်လုပ်ပါ။
● စက်ပစ္စည်းအားလုံးကို မှန်ကန်စွာအခြေခံထားကြောင်း သေချာပါစေ။
● ပင်ချောင်းများနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာကို တိုက်ရိုက်ထိခြင်းမှ ရှောင်ကြဉ်ပါ။
● ထိန်းချုပ်ထားသော၊ ဆူညံသံနည်းသော လက်ရှိရင်းမြစ်ကို အသုံးပြုပါ။
● ပျက်စီးမှုကို ကာကွယ်ရန် သင့်လျော်သော လက်ရှိကန့်သတ်ချက်ကို အကောင်အထည်ဖော်ပါ။
● ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်းနှင့် ဗို့အားတက်ခြင်းတို့ကို ရှောင်ကြဉ်ပါ။
● အမြင့်ဆုံးရှေ့ဆက်လက်ရှိအဆင့်သတ်မှတ်ချက်ကို ဘယ်တော့မှ မကျော်လွန်ပါစေနှင့်
● လေဆာလျှပ်စီးကြောင်းကို အသုံးမပြုမီ TEC အအေးခံခြင်းကို အမြဲဖွင့်ပါ။
● အမျှင်အလွန်အကျွံကွေးခြင်းကို ရှောင်ကြဉ်ပါ။
● ဖိုက်ဘာအမြီးကို ဆွဲခြင်း သို့မဟုတ် ကျစ်ခြင်းမပြုပါနှင့်
● မချိတ်ဆက်မီ ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို သန့်ရှင်းပါ။
● ချိတ်ဆက်ကိရိယာကို အသုံးမပြုသည့်အခါ ဖုန်မှုန့်ထုပ်များကို အမြဲသုံးပါ။
● အသုံးမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာကို ထိခိုက်မှုရှိမရှိ စစ်ဆေးပါ။
● အကောင်းဆုံးစွမ်းဆောင်ရည်အတွက် စက်ပစ္စည်းကို သင့်လျော်သောအပူစုပ်ခွက်တွင် တပ်ဆင်ပါ။
● အထုပ်နှင့်အပူစုပ်ခွက်ကြားတွင် ကောင်းသောအပူထိတွေ့မှုကို သေချာပါစေ။
● ပိုမိုကောင်းမွန်သောအပူလွှဲပြောင်းရန်အတွက် အပူမျက်နှာပြင်ပစ္စည်း (အပူဆီ/ပြား) ကိုသုံးပါ။
● ယုံကြည်စိတ်ချရမှုအတွက် သတ်မှတ်ထားသော အပူချိန်အကွာအဝေးအတွင်း လုပ်ဆောင်ပါ။
● လှိုင်းအလျားတည်ငြိမ်မှုအတွက် လုံလောက်သော ပူနွေးသည့်အချိန်ကို ခွင့်ပြုပါ။
Box Optronics သည် ဤထုတ်ကုန်ကို ဝယ်ယူသည့်နေ့မှစပြီး 12 လတာကာလအတွင်း ပစ္စည်းများနှင့် လက်ရာတွင် ချို့ယွင်းချက်မရှိစေရန် အာမခံပါသည်။ အာမခံကာလအတွင်း၊ ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏ဆုံးဖြတ်ချက်အတိုင်း အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် လဲလှယ်ပေးပါမည်။
အောက်ပါအခြေအနေများသည် အခမဲ့အာမခံအောက်တွင် အကျုံးမဝင်ပါ။
● သဘာဝအကြောင်းတရားများ (မိုးကြိုး၊ ရေလွှမ်းမိုးမှု စသည်) သို့မဟုတ် ပတ်ဝန်းကျင်ဆိုင်ရာ လွှမ်းမိုးမှုများကြောင့် ပျက်စီးမှုများ
● အသုံးပြုသူမှ မသင့်လျော်သော လည်ပတ်မှု သို့မဟုတ် အလွဲသုံးစားလုပ်မှုကြောင့် ချွတ်ယွင်းချက်များ
● လူ့အမှားကြောင့် ဖြစ်ရသည့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ထိခိုက်မှု
● ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း ကြိုးပမ်းမှုများ
● အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲထားသော သို့မဟုတ် မပြည့်စုံပါ။
● ပို့ဆောင်ပြီးနောက် သယ်ယူပို့ဆောင်ရေးအတွင်း ပျက်စီးမှု သို့မဟုတ် ဆုံးရှုံးမှု
● အမြင့်ဆုံးအဆင့်သတ်မှတ်ချက်များ သို့မဟုတ် လည်ပတ်မှုအခြေအနေများ ကျော်လွန်ခြင်းကြောင့် ပျက်စီးဆုံးရှုံးမှုများ
● အမြန်တုံ့ပြန်ချိန်- လုပ်ငန်းရက်များတွင် ၂၄ နာရီအတွင်း
● အဝေးမှ ပြဿနာဖြေရှင်းခြင်းနှင့် အပလီကေးရှင်းပံ့ပိုးမှု
● အာမခံကာလပြီးနောက် အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုကို ရရှိနိုင်ပါသည်။
● စိတ်ကြိုက်နည်းပညာဆိုင်ရာ အကြံပေးဝန်ဆောင်မှုများ
