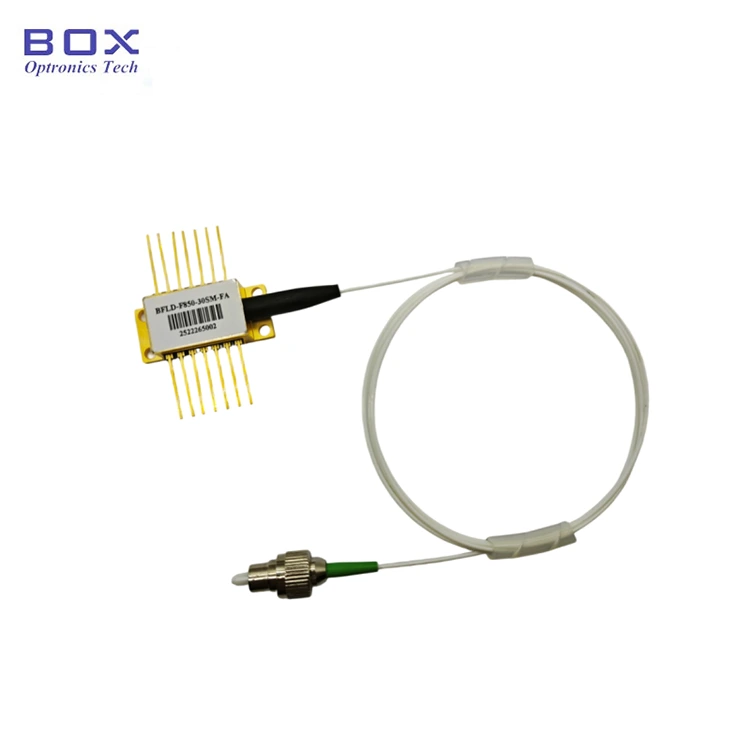

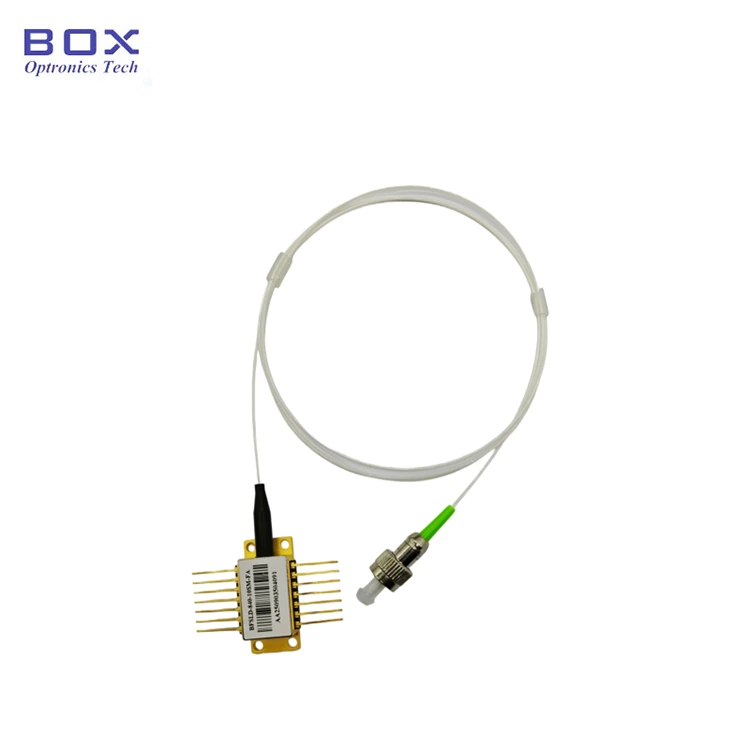

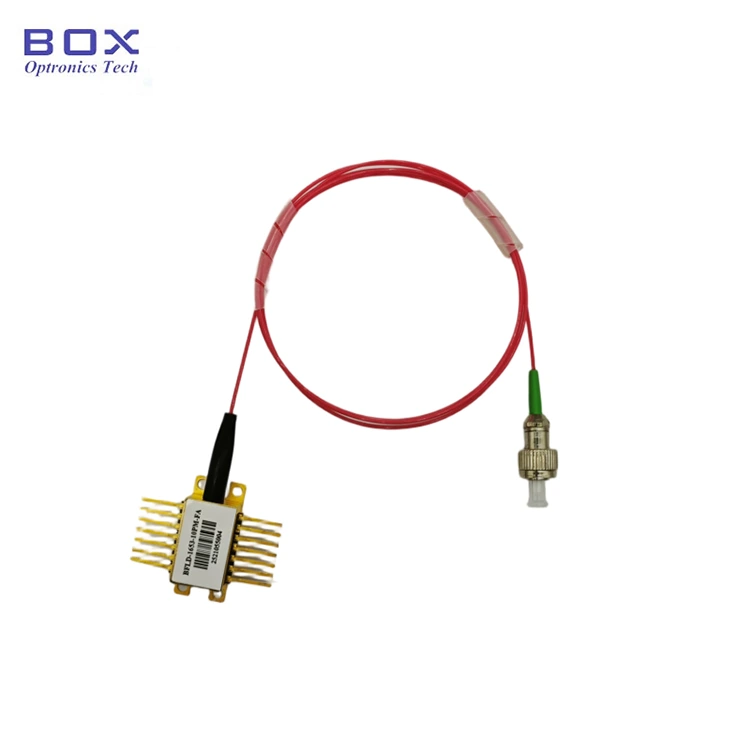

CATV အတွက် DWDM 14PIN Butterfly Analog လေဆာ

Box Optronics သည် CATV များအတွက် DWDM 14PIN Butterfly Analog Laser ကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် ချန်နယ် 28-64 မှ ပုံမှန် ITU Grid လှိုင်းအလျားများဖြစ်သည်။ လှိုင်းအလျားခံနိုင်ရည်မှာ +/-0.5nm ဖြစ်သည်။ optoelectronic စက်ပစ္စည်းများတွင် နှစ်ပေါင်းများစွာ ကျွမ်းကျင်မှုနှင့်အတူ၊ ကျွန်ုပ်တို့သည် CATV ထုတ်လွှင့်မှုနှင့် အကန့်အသတ်ရှိသော ဖိုင်ဘာကွန်ရက်များတွင် အမျိုးမျိုးသော အက်ပ်လီကေးရှင်းများကို ပံ့ပိုးပေးကာ ရင့်ကျက်သောနည်းပညာဖြင့် ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအား တည်ငြိမ်သော အစုလိုက်ပေးပို့မှုကို ပံ့ပိုးပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

မာတိကာ

၁။ DWDM မိတ်ဆက် CATV အတွက် 14PIN Butterfly Analog လေဆာ

၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

၃။ ထုတ်ကုန်အင်္ဂါရပ်များ

၄။ ရိုးရိုးအပလီကေးရှင်းများ

၅။ ထုတ်ကုန်အသေးစိတ်

၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်

၇။ ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်

၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ

၉။ ဦးဆောင်ချိန်

၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ

၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

ထုတ်ကုန်မိတ်ဆက်

CATV အတွက် DWDM 14PIN Butterfly Analog Laser ကို ဒီဇိုင်းထုတ်ထားသည်။ အဆင့်မြင့် analog ချစ်ပ်၊ optical isolator နှင့် 10mW အထွက်ပါဝါတို့နှင့်အတူ။ ထုပ်ပိုးထားသည်။ Built-in thermoelectric cooler (TEC) နှင့် monitor photodiode ဖြင့် ၎င်းသည် ပို့ဆောင်ပေးပါသည်။ အလွန်ကောင်းမွန်သော linearity၊ low distortion နှင့် သာလွန်သော wavelength တည်ငြိမ်မှု DWDM ဂရစ်။ pins များသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်ရှိရပါမည်။ 260°C ထက်မပိုစေရ၊ ဂဟေချိန်သည် 10 စက္ကန့်ထက်မပိုစေရပါ။

ထုတ်ကုန် သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
လည်ပတ်လှိုင်းအလျား	λ	ITU Grid	ITU Grid ကိုကြည့်ပါ။ ချန်နယ်နံပါတ်			ကမ္မဿကာ
Optical output ပါဝါ	PF	-	6	-	20	mW
Threshold လက်ရှိ	ITH	25 ℃	-	-	20	mA
လည်ပတ်နေသောလက်ရှိ	IOP	-	-	-	120	mA
လည်ပတ်ဗို့အား	VOP	25 ℃	-	-	2.5	V
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး	SMSR	-	30	-	-	dB
Optical ပြန်အရှုံး	ORL	-	40	-	-	dB
Optical isolation	ISO	25 ℃	30	-	-	dB
Polarization မျိုးသုဉ်းခြင်း။ အချိုး	ER	PM ဖိုက်တင်	18	-	-	dB
MPD Dark current	အမှတ်သညာ	IOP=0mA၊ VRM=5V	-	-	0.2	µA
MPD Current နှင့် ပတ်သက်ပါသည်။ output ပါဝါ	-	VRM=5V	10	-	200	mA/W
TEC ဗို့အား	VTEC	-	-2.5	-	3.8	V
Bandwidth	BW	-	-	2.5	-	GHz
Thermistor ခုခံမှု	RTH	25 ℃	9.5	10	10.5	kΩ
Thermistor B-တန်ဖိုး	β	25 ℃ / 80 ℃	-	3950	-	K
Carrier-to-Noise အချိုး	CNR	-	55	-	-	dB
Composite လုိ့အော်ဒါ	CSO များ	-	-	-	-55	dBm
Composite သုံးဆ ရိုက်တယ်။	-	-	-	-	-64	dBc

ထုတ်ကုန်အင်္ဂါရပ်များ

● ဖိုက်ဘာအမျိုးအစားသည် SMF-28e ဖြစ်နိုင်ပါသည်။ သို့မဟုတ် PMF-1550;

● Output ပါဝါ 10mW သို့မဟုတ်စိတ်ကြိုက်;

● ၁၄-တံ TEC နှင့် Monitor PD ပါသော BTF ပက်ကေ့ချ်။

ထုတ်ကုန်အသုံးချမှုများ

● Fiber optic ဆက်သွယ်မှု;

● DWDM စနစ်များ;

● CATV ဂီယာ;

● ဓာတ်ခွဲစမ်းသပ်ကိရိယာ။

ထုတ်ကုန်အသေးစိတ်

● ITU Grid Channel Numbering

လက်ပံတန်း	လှိုင်းအလျား (nm)	လက်ပံတန်း	လှိုင်းအလျား (nm)	လက်ပံတန်း	လှိုင်းအလျား (nm)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
60	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1557.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

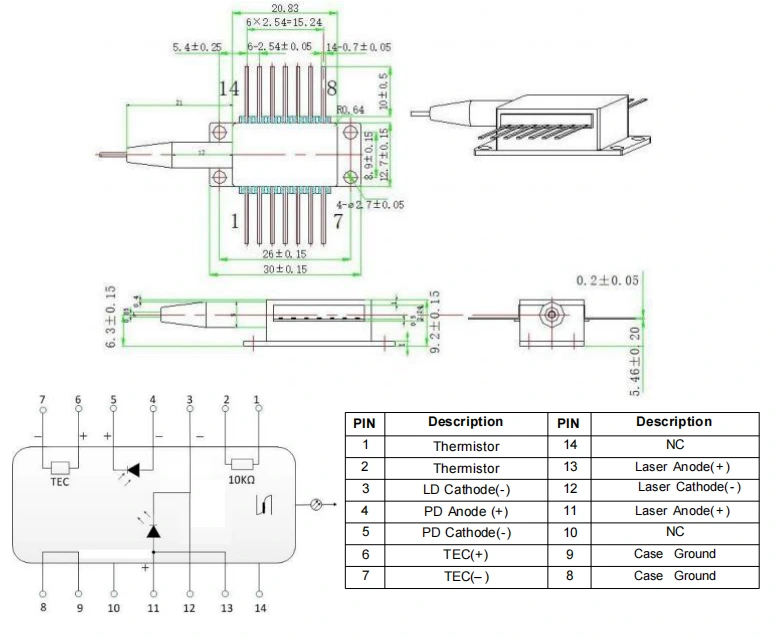

● အမျိုးအစား 1 Package Drawing & PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm):DWDM 14PIN CATV အတွက် Butterfly Analog Laser

DWDM 14PIN Butterfly Analog Laser for CATV

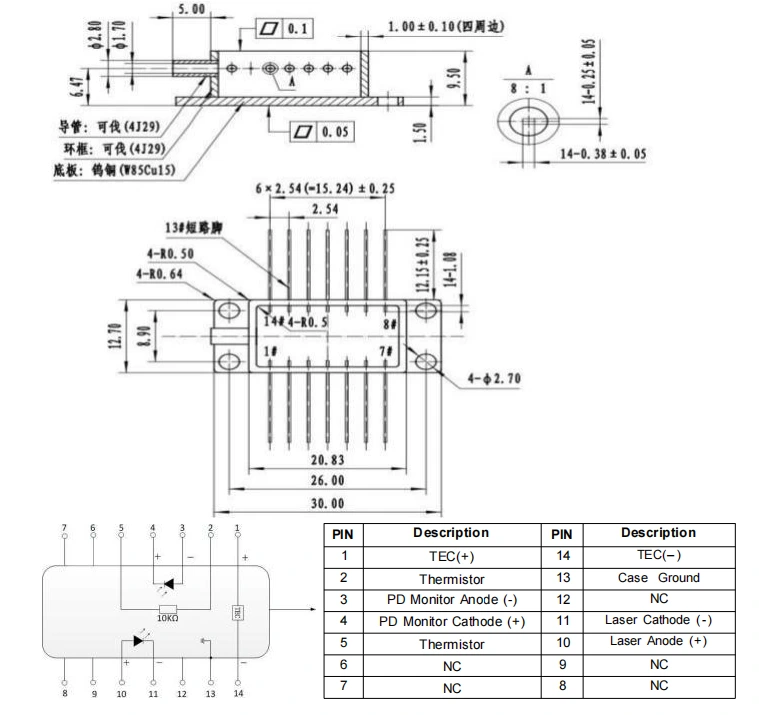

● အမျိုးအစား 2 ပက်ကေ့ချ်ပုံဆွဲခြင်းနှင့် ပင်အထွက် အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:မီလီမီတာ)-DWDM 14PIN CATV အတွက် Butterfly Analog Laser

DWDM 14PIN Butterfly Analog Laser for CATV

သာသနာကို အချက်အလက်

နာမည်

လှိုင်းအလျား

အထွက်ပါဝါ

ဖိုက်ဘာအမျိုးအစား

ချိတ်ဆက်ကိရိယာ

ပင်နံပါတ်ထွက်

BFLD

-CHXX

-XX

DWDM

CH34:1550.12nm

CH59:1530.33nm

CHXX:DWDM

10:10mW

စိတ်ကြိုက်လုပ်ပါ။

SM :Singlemode

PM : ပိုလာရိုက်ခြင်း

ထိန်းသိမ်းခြင်း။

FA- FC/APC

SA- SC/APC

တခြား

NULL: ရိုက်ပါ။ ၁

2: အမျိုးအစား 2

ဥပမာ- BDLD-CH56-10SM-FA

(မှာယူမှုအချက်အလက်- CATV အတွက် DWDM 14PIN Butterfly Analog Laser၊ CH56- 1532.68nm၊ 10mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ type1 pin-out)။

အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com

ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်

အချက်အလက်စာရွက်

စမ်းသပ်စာရွက်

ကိုးကားသတ်မှတ်ချက်များနှင့် ငွေပေးချေမှု

● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ

(၁) EXW

သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။

(၂) DAP

သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။

(၃) အခြား

● ငွေပေးချေမှုစည်းမျဉ်းများ

PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။

ကြာမြင့်ချိန်

ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)

နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။

လုပ်ဆောင်ချက်မှတ်စုများ

● ESD ကာကွယ်မှု- ဤစက်ပစ္စည်းသည် electrostatic-sensitive။ ထို့ကြောင့် တင်းကြပ်သော တည်ငြိမ်မှု ကာကွယ်ရေး အစီအမံများ လိုအပ်ပါသည်။ ထုပ်ပိုးခြင်း၊ သယ်ယူ ပို့ဆောင်ခြင်းနှင့် အသုံးပြုခြင်း ကာလအတွင်း လိုက်နာဆောင်ရွက်ပါ။ ထို့ အပြင်၊ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းကြောင့် ဓာတ်အားများ မြင့်တက်ခြင်းမှ ကာကွယ်ရန် ကြိုတင်ကာကွယ်မှုများ ပြုလုပ်သင့်သည်။ စက်ပစ္စည်းကို အမြဲတမ်း ပျက်စီးစေနိုင်ပါတယ် (ဥပမာ၊ သင့်လျော်သော စက်ပစ္စည်းကို သေချာစစ်ဆေးပါ။ မြေစိုက်ပြီး တည်ငြိမ်သော လက်ပတ်ကြိုးကို ဝတ်ဆင်ပါ။)

● Pin Soldering Requirements: အကယ်၍ တံသင် ဂဟေဆော်ရန်လိုအပ်သည်၊ ဂဟေအပူချိန်သည် ၂၆၀ ဒီဂရီစင်တီဂရိတ်ထက်မပိုစေရပါ။ ဂဟေအချိန် 10 စက္ကန့်ထက်မပိုစေရပါဘူး။ အထူးဂရုပြုပါ။ အောက်ပါ- ဂဟေလုပ်ငန်းစဉ်အတွင်း၊ စက်ပစ္စည်းသည် ပါဝါမရှိသောနေရာတွင် ရှိနေရပါမည်။ ပြည်နယ်၊ နှင့်ဂဟေသံကိုမှန်ကန်စွာမြေစိုက်ရပါမည်။

● လက်ရှိအသုံးပြုပါ- ပါဝါဖွင့်နေစဉ် လုပ်ငန်းစဉ်တွင်၊ ၎င်းသည် ချစ်ပ်ကို ပျက်စီးစေနိုင်သောကြောင့် မြင့်မားသောလျှပ်စီးကြောင်းကို တိုက်ရိုက်မသုံးစွဲပါနှင့်။ ယင်းအစား၊ ချစ်ပ်၏အဆင့်နှင့် နီးကပ်သော လက်ရှိအဆင့်တွင် စက်ပစ္စည်းကို ပါဝါဖွင့်ပါ ထို့နောက် လိုချင်သည့်တိုင်အောင် သေးငယ်သော အရှိန်ကို ဖြည်းဖြည်းချင်း တိုးပေးပါ။ အဆင့်ရောက်နေပါပြီ။

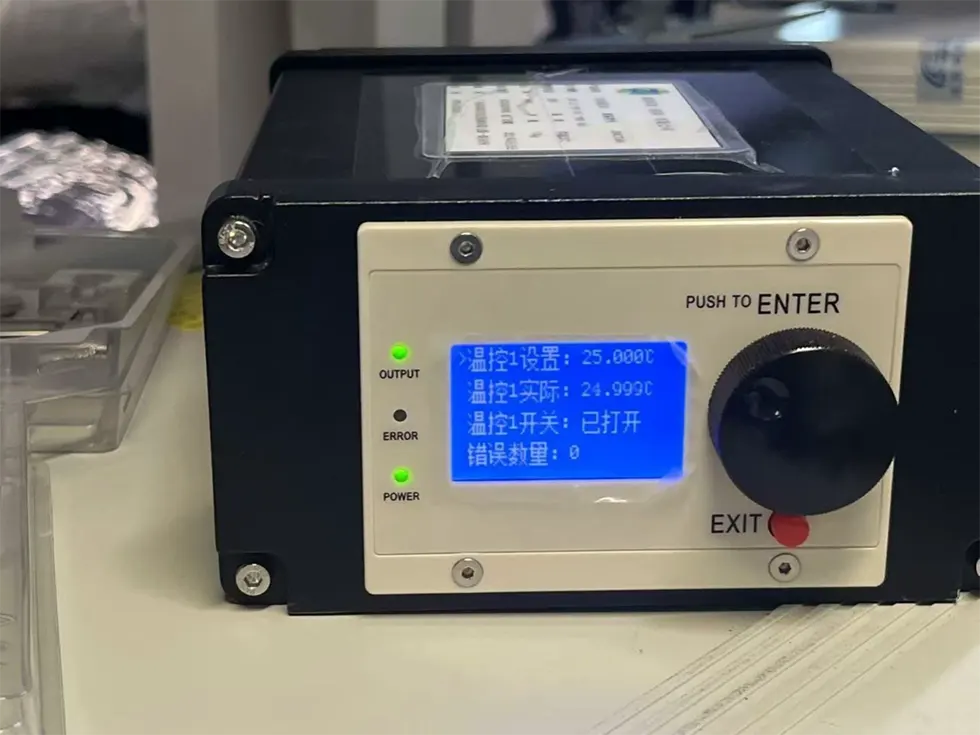

● TEC အအေးပေးစက်- အစိတ်အပိုင်းအားလုံးကို ပါဝါမဖွင့်မီ၊ ပထမဦးစွာ cooler ကိုဖွင့်ပါ၊ ထို့နောက် တိုးမြှင့်ပါဝါတက်သည့်အဆင့်များဆီသို့ ဆက်လက်လုပ်ဆောင်ပါ။ chip အပူလွန်ကဲခြင်းနှင့် overload ကိုကာကွယ်ပါ။

DWDM 14PIN Butterfly Analog Laser for CATV

အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

● အာမခံကာလ-

1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။

● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-

အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-

(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။

(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။

(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။

(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။

(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။

(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊

DWDM 14PIN Butterfly Analog Laser for CATV
