၁။ 1550nm မိတ်ဆက် 10mW DFB Butterfly Laser Diode
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

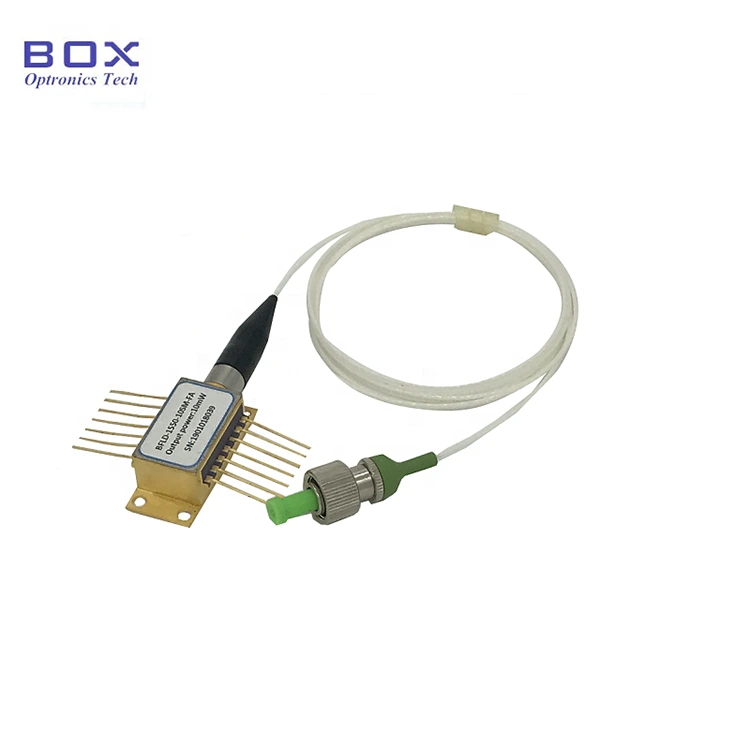

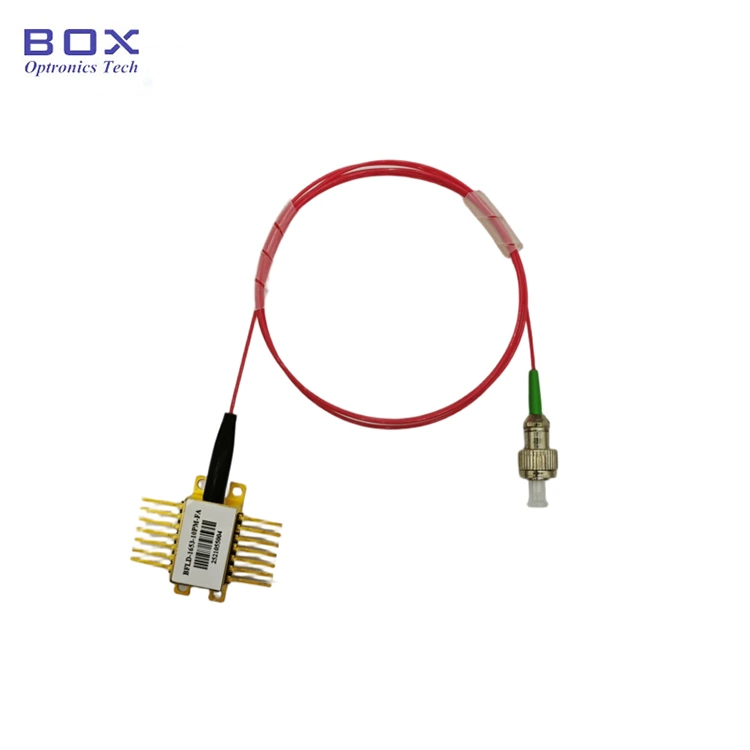

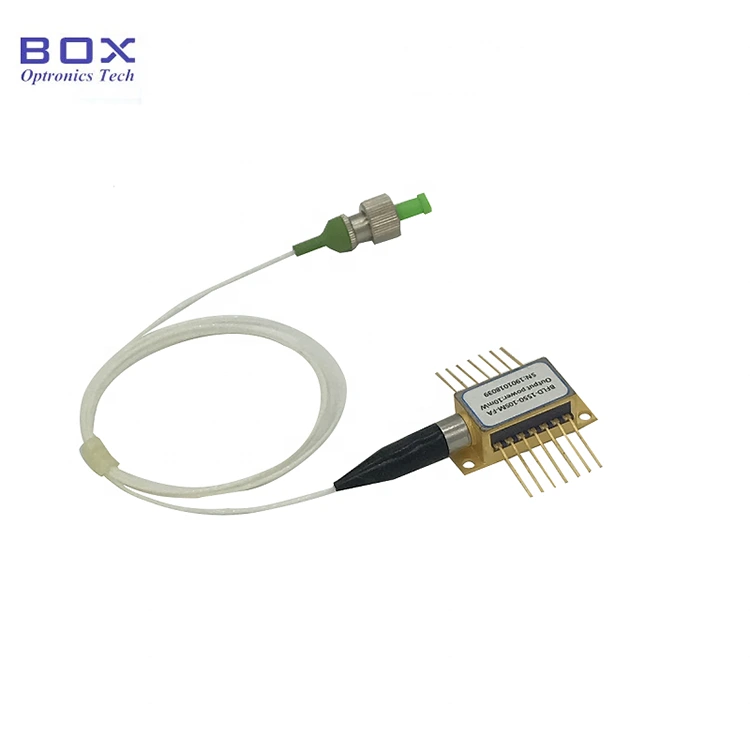

၎င်းသည် 14-pin လိပ်ပြာပါသည့် 1550nm DFB လေဆာဖြစ်သည်။ ပက်ကေ့ခ်ျ၊ TEC နှင့် အပူချိန်ထိန်းကိရိယာများ တပ်ဆင်ထားသည်။ ၎င်းတွင်တည်ငြိမ်သောလှိုင်းအလျား 10mW ပါရှိသည်။ အထွက်ပါဝါ၊ ပုံမှန် 40dB ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး၊ နှင့် အဆင့်နိမ့် လက်ရှိ SM/PM ဖိုက်ဘာ၊ ကျယ်ပြန့်သော လည်ပတ်မှုအပူချိန် နှင့် မြင့်မားသော စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။ ယုံကြည်စိတ်ချရမှု၊ ဖိုက်ဘာဆက်သွယ်ရေး၊ အလင်းတူရိယာများနှင့် ဖိုက်ဘာများအတွက် သင့်လျော်သည်။ အာရုံခံခြင်း။ ကျေးဇူးပြု၍ မောင်းနှင်နေသော လက်ရှိနှင့် အပူချိန်ကို တင်းကြပ်စွာ ထိန်းချုပ်ပြီး ရှောင်ရှားပါ။ overcurrent ပျက်စီးခြင်း။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λC |
CW၊ 25 ℃ |
λC-3 |
λC |
λC+3 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
PF |
- |
6 |
10 |
- |
mW |
|
Threshold လက်ရှိ |
ITH |
25 ℃ |
- |
8 |
15 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
CW |
- |
- |
90 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃ |
- |
1.1 |
2.0 |
V |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
SMSR |
- |
35 |
40 |
- |
dB |
|
Optical isolation |
ISO |
25 ℃ |
35 |
- |
- |
dB |
|
ရောင်စဉ်တန်း အကျယ် (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
ကမ္မဿကာ |
|
Polarization မျိုးသုဉ်းခြင်း။ အချိုး |
ER |
PM ဖိုက်တင် |
18 |
- |
- |
dB |
|
လှိုင်းအလျား အပူချိန် ကိန်းဂဏန်း |
△λ/△T |
- |
- |
0.08 |
0.12 |
nm/℃ |
|
Current ကို စောင့်ကြည့်ပါ။ |
IMON |
VRM=5V |
50 |
- |
1500 |
µA |
|
MPD Dark current |
အမှတ်သညာ |
VRM=5V |
- |
- |
50 |
µA |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
● Multi-Quantum Well (MQW) Distributed Feedback (DFB) လေဆာများ၊
● SMF-28e သို့မဟုတ် PMF-1550 ဆံပင်ညှပ်;
● TEC နှင့် Monitor PD ပါရှိသော 14-pin BTF ပက်ကေ့ချ်။
● ကျယ်ပြန့်သောလည်ပတ်အပူချိန်အကွာအဝေး -20 ~ + 70 ℃။
● ဖိုက်ဘာ ဆက်သွယ်ရေး၊
● Optical တူရိယာ;
● ဖိုက်ဘာအာရုံခံကိရိယာ;
● အလင်းအရင်းအမြစ်။

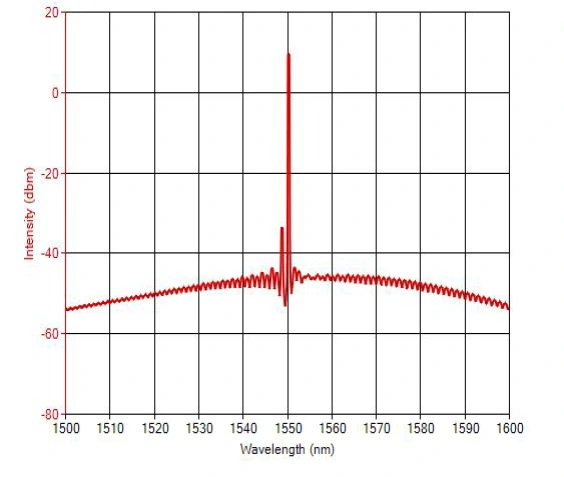

● ပုံမှန်ရောင်စဉ်- 1550nm၊ WL သည်းခံနိုင်မှု +/-3nm။

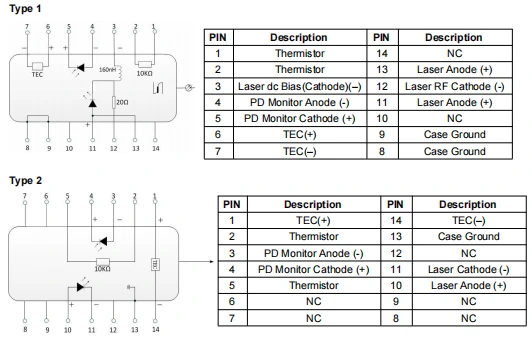

● PIN-OUT အဓိပ္ပါယ်-1550nm 10mW DFB Butterfly Laser Diode

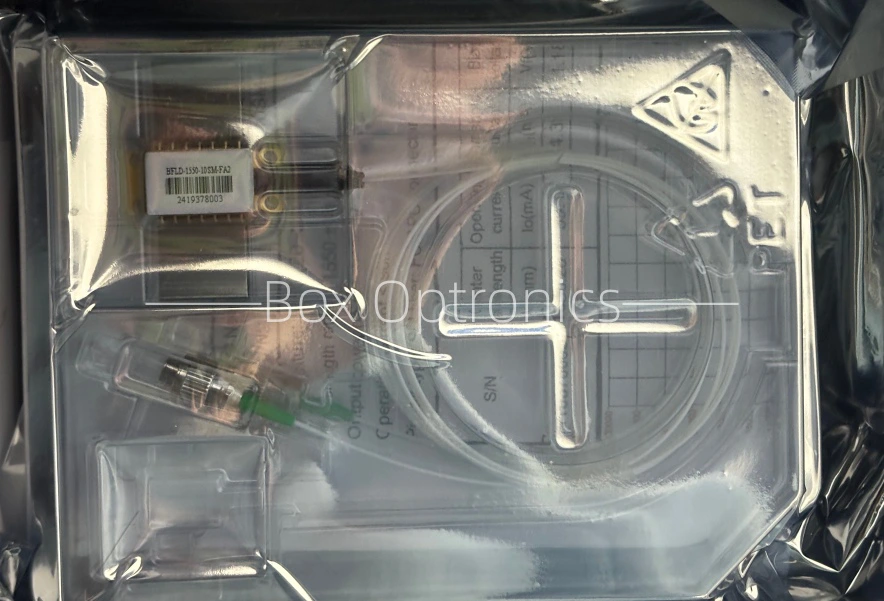

● ထုပ်ပိုးမှုဥပမာ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
1550nm 10mW DFB Butterfly Laser Diode |
1 |
|
2 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
* Drive မပါဘဲသီးသန့်စက်။ module တစ်ခုနှင့်ပေါင်းစပ်ထားသည်။ ယာဉ်မောင်းဆားကစ်များကို စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB လေဆာ diode |
1550: 1550nm 1310:1310nm 1030:1030nm 1064:1064nm CWDM (1270 ~ 1650) |
10: 10mW 20:20mW စိတ်ကြိုက်လုပ်ပါ။ |
SM : Single မုဒ် PM : ပိုလာရိုက်ခြင်း ထိန်းသိမ်းခြင်း။ |
FA- FC/APC SA- SC/APC တခြား |
1: အမျိုးအစား 1 2: အမျိုးအစား 2 |
ဥပမာ- BDLD-1550-10SM-FA2
(မှာယူမှုအချက်အလက်- 1550nm 10mW DFB Butterfly Laser Diode၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ type2 pin-out)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ လုပ်ပါ။ ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ဘဲ၊ ထိုသို့ပြုလုပ်ခြင်းသည် မျက်လုံးဒဏ်ရာကို ဖြစ်စေနိုင်သောကြောင့် ဖြစ်သည်။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● အစိတ်အပိုင်းအားလုံးကို ပါဝါမဖွင့်မီ၊ ပထမဦးစွာ အအေးပေးစက်ကို စတင်အသုံးပြုပါ။ ထို့နောက် Chip အပူလွန်ကဲမှုကို တားဆီးရန်နှင့် တိုးမြှင့်ပါဝါတက်သည့် အဆင့်များကို ဆက်လက်လုပ်ဆောင်ပါ။ overload။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ ဒါပေမယ့် Box Optronics ပါ။ အောက်ပါကိစ္စများတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
