၎င်းသည် CWDM 1270-1650nm DFB Laser Source တစ်ခုဖြစ်သည်။ အထွက်နှင့်အတူ DFB တစ်ပိုင်းလျှပ်ကူးတာ လေဆာ ချစ်ပ်ကို ထည့်သွင်းထားသော Drive Circuits များ 10mW၊ SM/PM ဖိုက်ဘာနှင့် အစွမ်းထက်သော ပါဝါနှင့် ရောင်စဉ်တန်း တည်ငြိမ်မှုတို့ ဖြစ်သည်။ အဲဒါ ဆက်သွယ်ရေးမျက်နှာပြင် သို့မဟုတ် ခုံတန်းလျားနှင့် မော်ဂျူလာဖွဲ့စည်းပုံများကို ပံ့ပိုးပေးသည်။ စနစ်ပေါင်းစည်းမှုအတွက် စောင့်ကြည့်ရေးဆော့ဖ်ဝဲတစ်ခု။ nonlinear optics များအတွက်သင့်လျော်သည်။ သုတေသန၊ ဖိုက်ဘာလေဆာစုပ်ထုတ်ခြင်းနှင့် အလင်းစမ်းသပ်ခြင်းစနစ်များ။ မကြာခဏ ပလပ်ထိုးခြင်းကို ရှောင်ကြဉ်ပါ/ ဖုန်မှုန့်များစုပုံခြင်းနှင့် အဆုံးမျက်နှာကို ကာကွယ်ရန် ဖိုက်ဘာအချိတ်အဆက်များကို ဖြုတ်လိုက်ပါ။ ပျက်စီးခြင်း။
|
ကန့်သတ်ချက်များ |
ယူနစ် |
တန်ဖိုးများ |
မှတ်စုများ |
|
လည်ပတ်လှိုင်းအလျား |
ကမ္မဿကာ |
CWDM၊ 1625၊ 1650 |
|
|
အထွက်ပါဝါ |
mW |
၁၀-၁၀၀ |
|
|
ရောင်စဉ်တန်းမျဉ်း |
MHz |
3 |
တခြား |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
dB |
>၃၀ |
|
|
ပါဝါမတည်မငြိမ် (အချိန်တို ၁၅ မိနစ်) |
dB |
≤±0.02 |
|
|
ပါဝါမတည်မငြိမ် (၈ နာရီကြာ) |
dB |
≤±0.05 |
|
|
ချိတ်ဆက်ကိရိယာ |
- |
FC/APC |
|
|
ဖိုက်ဘာအမျိုးအစား |
- |
SMF-28/PM1550 |
|
|
အတိုင်းအတာများ |
မီလီမီတာ |
195(W)×220(D)×120(H) |
ခုံတန်းလျား |
|
150(W)×125(D)×20(H) |
မော်ဂျူး |
||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
AC 110~240V၊ <20W |
ခုံတန်းလျား |
|
DC 5V/4A၊ <15W |
မော်ဂျူး |
||
|
ပါဝါကျုံ့ခြင်း။ |
W |
≤ 60 |
|
|
လည်ပတ်အပူချိန် |
℃ |
-5 ~ +55 |
|
|
သိုလှောင်မှုအပူချိန် |
℃ |
-40 ~ +85 |
|
● ပါဝါနှင့် ရောင်စဉ်တန်းတည်ငြိမ်မှု;
● အထွက်ပါဝါ ချိန်ညှိနိုင်သော 10 ~ 100%;
● မော်ဂျူး/ခုံတန်းလျား လွယ်ကူစေရန်အတွက် ဆက်သွယ်ရေးစောင့်ကြည့်မှုနှင့်အတူ ရွေးချယ်နိုင်သည် ပေါင်းစည်းမှု;
● ထောက်ခံပါတယ်။ အမျိုးမျိုးသော optical စနစ်များနှင့်ကိုက်ညီရန် SM/PM ဖိုက်ဘာ စိတ်ကြိုက်ပြင်ဆင်ခြင်း။
● Optical ဂီယာစနစ်များ;
● ဖိုက်ဘာလေဆာစုပ်စက်;
● Nonlinear optics သုတေသန။
● CWDM လှိုင်းအလျား 1270~1650nm၊ WL သည်းခံနိုင်မှုသည် +/-3nm ဖြစ်သည်။
(20nm တိုင်း လှိုင်းအလျားတစ်ခု ရနိုင်သည်။)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

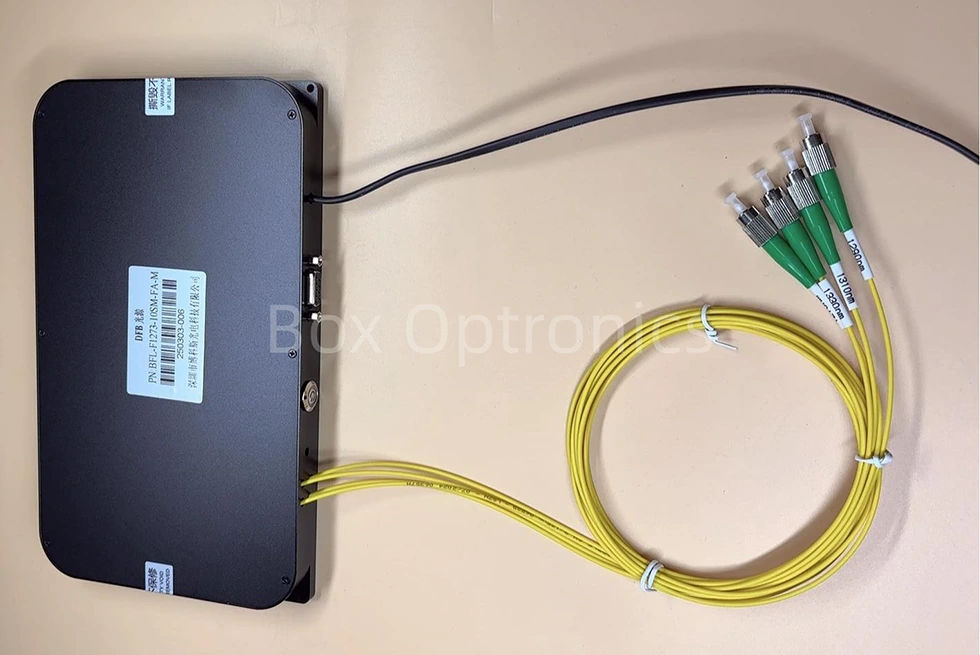

* စိတ်ကြိုက်လိုင်းပေါင်းစုံ DFB လေဆာအရင်းအမြစ်ကို ပံ့ပိုးပါ။
● Standard Accessories များ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
CWDM လေဆာအရင်းအမြစ် (Module Host) |
1 |
|
2 |
USB-RS485 DB9 ဒေတာကြိုး |
1 |
|
3 |
Power Adapter (ချန်လှပ်ထားနိုင်သည်) |
1 |
|
4 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
အဆင့် 1.ထုပ်ပိုးခြင်း- တပ်ဆင်ခြင်းမပြုမီ စစ်ဆေးပါ။ လေဆာရင်းမြစ် မော်ဂျူး၊ USB ဒေတာ အပါအဝင် ဆက်စပ်ပစ္စည်းများအားလုံး ပြည့်စုံမှုရှိမရှိ၊ ကေဘယ်လ်၊ ပါဝါအဒက်တာ၊ စမ်းသပ်မှုအစီရင်ခံစာ စသည်ဖြင့်
အဆင့်၂။ပါဝါထောက်ပံ့မှု- DC သို့ ချိတ်ဆက်ထားသည်။ ပါဝါထောက်ပံ့မှုသို့ ကူးပြောင်းခြင်း သို့မဟုတ် ၎င်းတို့၏ ပါဝါနှင့် ကိုက်ညီသော ထိန်းညှိပါဝါထောက်ပံ့မှု ထောက်ပံ့ရေးလိုအပ်ချက်များ။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V)။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ (ပါဝါဒက်တာ ဒေသန္တရဗို့အားစံနှုန်းများအတိုင်း ထောက်ပံ့ပေးသည်။)
အဆင့် 3.အထွက်ဖိုင်ဘာချိတ်ဆက်ခြင်း- ကိုဖွင့်ပါ။ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သို့မဟုတ် အနားကွပ်ရှိ ဖုန်မှုန့်ထုပ်၊ ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပါ၊ နှင့် ဖိုင်ဘာကို ချိတ်ဆက်ပါ သို့မဟုတ် ဖိုင်ဘာကို ခွဲ၍ စမ်းသပ်ရန် စက် သို့မဟုတ် ပါဝါမီတာကို ချိတ်ဆက်ပါ။ ညစ်ညမ်းမှုနှင့် ပျက်စီးမှုမရှိကြောင်း အတည်ပြုပြီးနောက်။
Setp4.အိမ်ရှင်ကွန်ပြူတာသို့ချိတ်ဆက်ပါ- အသုံးပြုပါ။ DFB လေဆာအရင်းအမြစ်နှင့်ကွန်ပျူတာကိုချိတ်ဆက်ရန် USB-RS485 DB9 ဒေတာကြိုး၊ ကွန်ပြူတာသည် ၎င်းကိုသိရှိနိုင်စေရန်အတွက် အထူးသီးသန့် serial port driver ကို install လုပ်ရပါမည်။ USB-RS485 အမှတ်စဉ် port data cable မဟုတ်ရင် host computer software နဲ့ အလင်းရင်းမြစ် မော်ဂျူးကို မှန်ကန်စွာ ချိတ်ဆက်ပြီး ဆက်သွယ်၍မရပါ။ မေးပါ။ ယာဉ်မောင်းအတွက် Box Optronics။

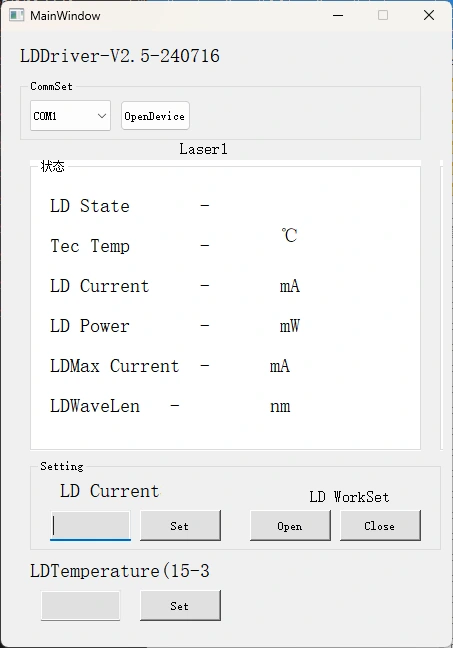

အဆင့် 5. ထိန်းချုပ်ဆော့ဖ်ဝဲ- Box Optronics သည် အမှတ်စဉ်အမိန့်စာ သို့မဟုတ် PC ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။ DFB လေဆာအရင်းအမြစ်၏ LD လက်ရှိနှင့် LD အပူချိန်ကို ထိန်းချုပ်ပါ။ ကိုရွေးချယ်ပါ။ မှန်ကန်သော ဆိပ်ကမ်း၊ လက်ရှိနှင့် အပူချိန်ကို သတ်မှတ်ပြီးနောက် အဖွင့်ခလုတ်ကို နှိပ်ပါ။ (သို့ ပျက်စီးမှုကိုကာကွယ်ပါ၊ ကနဦးလည်ပတ်ချိန်တွင် drive current ကို ဖြည်းညှင်းစွာမြှင့်ပါ။ မလုပ်ပါနဲ့။ လက်ရှိ အပြည့်အစုံကို ချက်ချင်း အသုံးချပါ။)
အဆင့်၆။အသုံးပြုပြီးနောက်၊ ပိတ်ခလုတ်ကိုနှိပ်ပါ၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ကာ ချိတ်ဆက်မှုဖြုတ်ပါ။ ဖိုင်ဘာချိတ်ဆက်မှု။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
အတိုင်းအတာ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
CWDM လေဆာအရင်းအမြစ် |
1064:1064nm 1310 : 1310nm 1550:1550nm CWDM
|
10 :10mW 20:20mW 40 :40mW 1H:100mW တခြား |
SM:SMF-28e PM:PM1550 |
FA- FC/APC SA- SC/APC တခြား |
M: မော်ဂျူး B: ခုံတန်းလျား |
ဥပမာ- BLD-1550-1HSM-FA-M
(မှာယူမှု အချက်အလက်- CWDM 1550nm DFB လေဆာရင်းမြစ် တပ်ဆင်ထားသော Drive ဆားကစ်များ၊ 100mW အထွက်ပါဝါ၊ SMF-28e ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ မော်ဂျူး အထုပ်)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● တားဆီးရန် ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို မကြာခဏ ပလပ်ထိုးခြင်း/ဖြုတ်ခြင်းများကို ရှောင်ကြဉ်ပါ။ ဖုန်မှုန့်များ စုပုံခြင်းနှင့် မျက်နှာ အဆုံး ပျက်စီးခြင်း။
● ဖိုက်ဘာအချိတ်အဆက်များကို ပျစ်ကင်းစင်သော သုတ်ဆေးဖြင့် သန့်ရှင်းပြီး စစ်ဆေးပါ။ ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာ ထောက်လှမ်းကိရိယာ။ အမျှင်များကို အမြဲချိတ်ဆက်/ဖြုတ်ပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် စွမ်းအားမရှိခြင်း။ ဖုန်ထုပ်များဖြင့် အသုံးမပြုသော ချိတ်ဆက်ကိရိယာများကို ထုပ်ပါ။
● စက်ပစ္စည်းများကို ခြောက်သွေ့ပြီး အစိုဓာတ်ကင်းစင်သော ပတ်ဝန်းကျင်တွင် သိမ်းဆည်းပါ။
● လေဆာရင်းမြစ် မော်ဂျူးကို အချိန်အကြာကြီး အသုံးပြုသောအခါ၊ သတိရပါ။ module ၏အပူ dissipation နှင့် ventilation ကိုစဉ်းစားပြီး၎င်းကိုနေရာချပါ။ အပူစုပ်ခွက်ပေါ်ရှိ module ။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
