840nm Fiber Coupled SLD Broadband Light အရင်းအမြစ်

ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်-840nm ဖိုက်ဘာ SLD Broadband အလင်းရင်းမြစ် နှင့် ပေါင်းစပ်ထားသည်။

Box Optronics သည် ကျယ်ပြန့်သော ရောင်စဉ်တန်းလှိုင်းနှင့် နိမ့်သော temporal coherence ကိုအခြေခံ၍ မြင့်မားသောအလင်းတန်းမျဥ်းနှင့် temporal coherence ကိုအခြေခံ၍ စွမ်းဆောင်ရည်မြင့်မားသော အလင်းဝင်ပေါက်မှ 840nm Fiber Coupled SLD Broadband Light Source ကို Box Optronics မှ ထုတ်လုပ်ပါသည်။

၎င်းသည် လေဆာဒိုင်အိုဒက်များထက် ပိုမိုကျယ်ပြန့်သော spectrum ကိုထိန်းသိမ်းထားစဉ် LEDs များထက် အထွက်ပါဝါပိုမိုမြင့်မားစွာ ပေးစွမ်းနိုင်ပြီး ၎င်းသည် ပေါင်းစပ်မှုနည်းပြီး တောက်ပမှုမြင့်မားသော application များအတွက် သင့်လျော်စေသည်။

5mW အနိမ့်ဆုံး အထွက်ပါဝါ၊ 10nm ပုံမှန် 3dB လှိုင်းနှုန်း နှင့် အစွမ်းထက်သော ပါဝါတည်ငြိမ်မှု (≤±0.02dB ကာလတို၊ ≤±0.05dB ရေရှည်)၊ ဤ 840nm SLD အရင်းအမြစ်သည် တိကျသော ဖိုက်ဘာအလင်းအာရုံခံခြင်းနှင့် ပုံရိပ်ဖော်စနစ်များအတွက် အကောင်းဆုံးဖြစ်သည်။ စက်ပစ္စည်းကို ဓာတ်ခွဲခန်းနှင့် စမ်းသပ်မှုပတ်ဝန်းကျင်အတွက် စနစ်ပေါင်းစည်းမှုအတွက် (70×90×18mm) နှင့် ခုံတန်းပုံစံ (195×220×120mm) နှစ်မျိုးစလုံးဖြင့် ရရှိနိုင်ပါသည်။

စံအဖြစ် 780-HP ဖိုက်ဘာ pigtails နှင့် FC/APC ချိတ်ဆက်မှုများဖြင့် တပ်ဆင်ထားပြီး၊ စောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ရန်အတွက် ရွေးချယ်နိုင်သော RS485 ဆက်သွယ်ရေး အင်တာဖေ့စ်နှင့်အတူ၊ ဤ SLD အလင်းရင်းမြစ်သည် ကျယ်ပြန့်သော အပလီကေးရှင်းများအတွက် စွယ်စုံရနှင့် ယုံကြည်စိတ်ချရမှုကို ပေးဆောင်ပါသည်။

အဓိက အင်္ဂါရပ်များ- 840nm ဖိုက်ဘာ SLD Broadband အလင်းရင်းမြစ် နှင့် ပေါင်းစပ်ထားသည်။

● မြင့်မားသော အထွက်ပါဝါ- 5mW အနည်းဆုံး

● ကျယ်ပြန့်သော ရောင်စဉ်တန်းလှိုင်း- 10nm ပုံမှန် (-3dB)

● သန့်ရှင်းသောရောင်စဉ်များအတွက် ရောင်စဉ်တန်းနိမ့်လှိုင်းလှိုင်း

● Gaussian ရောင်စဉ်ပရိုဖိုင်

● အထူးကောင်းမွန်သော ပါဝါတည်ငြိမ်မှု- ≤±0.02dB/15min ရေတို

● ရေရှည်တည်ငြိမ်မှု- ≤±0.05dB/8 နာရီ

● ဖိုက်ဘာ 780-HP ဖိုင်ဘာဖြင့် ပေါင်းစပ်ထုတ်လုပ်သည်။

● FC/APC ချိတ်ဆက်ကိရိယာ စံနှုန်း၊ အခြားရွေးချယ်စရာများ ရနိုင်သည်။

● ပုံစံအချက်နှစ်ချက်- မော်ဂျူးနှင့် Benchtop

● စောင့်ကြည့်မှုအတွက် RS485 ဆက်သွယ်ရေး အင်တာဖေ့စ်

● ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းချက် နှိုင်းယှဉ်

● ကျယ်ပြန့်သော လည်ပတ်မှုအပူချိန် အပိုင်းအခြား- -5°C မှ +55°C

● ကျစ်ကျစ်လစ်လစ်နှင့် ခိုင်ခံ့သော အထုပ်ဒီဇိုင်း

● ထိတွေ့မျက်နှာပြင်ထိန်းချုပ်မှုဖြင့် ရွေးချယ်နိုင်သော ခုံတန်းလျားဗားရှင်း

ရိုးရိုးအပလီကေးရှင်းများ-840nm ဖိုက်ဘာ SLD ဘရော့ဘန်းအလင်းရင်းမြစ် တွဲလျက်ပါရှိသည်။

● Fiber optic gyroscopes (FOG)

● Optical coherence tomography (OCT) စနစ်များ

● ဆေးဘက်ဆိုင်ရာ ပုံရိပ်ဖော်ခြင်းနှင့် ဇီဝဆေးဘက်ဆိုင်ရာ အမြင်အာရုံ

● Fiber Optic အာရုံခံစနစ်များ

● အဖြူရောင်အလင်း interferometry

● Optical အစိတ်အပိုင်းစမ်းသပ်ခြင်းနှင့် လက္ခဏာရပ်များ

● သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေး ဓာတ်ခွဲခန်းများ

● Optical coherence domain reflectometry (OCDR)

နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ- 840nm ဖိုက်ဘာ SLD Broadband အလင်းရင်းမြစ် တွဲလျက်ပါရှိသည်။

Optical Specifications (T=25°C)

စက်ပိုင်းဆိုင်ရာနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ သတ်မှတ်ချက်များ

ကုန်ပစ္စည်းအသေးစိတ်- 840nm ဖိုက်ဘာ SLD Broadband အလင်းရင်းမြစ် တွဲလျက်

SLD ဆိုတာဘာလဲ။

Superluminescent Diode (SLD) သည် လေဆာ တုန်ခါမှုကို တားဆီးရန် ဖိနှိပ်ထားသော optical တုံ့ပြန်မှု အခြေအနေများအောက်တွင် လုပ်ဆောင်နေသော လေဆာ-ဒိုင်အိုဒ်ကဲ့သို့ လှိုင်းဂိုက်ဖွဲ့စည်းပုံတွင် မြင့်မားသော optical အမြတ်ရရှိသည့် ချဲ့ထွင်ထားသော အလိုအလျောက်ထုတ်လွှတ်မှု (ASE) ကို အခြေခံ၍ တစ်ပိုင်းလျှပ်ကူးနိုင်သော ဘရော့ဘန်းအလင်းရင်းမြစ်တစ်ခုဖြစ်သည်။

ပဲ့တင်ထပ်သော အပေါက်ကို မှီခိုရသော လေဆာဒိုင်အိုဒများနှင့် မတူဘဲ၊ SLD များသည် အလင်းပြန်မှုနည်းသော (AR-coated) မျက်နှာစာများနှင့် ထောင့်စောင်း သို့မဟုတ် စောင်းနေသော လှိုင်းဂိုက်ဖွဲ့စည်းပုံများကို အသုံးပြုကာ ရှည်လျားသည့်လုပ်ဆောင်ချက်ကို ရှောင်ရှားနေစဉ် အလင်းပြန်အားကို မြင့်မားစေပါသည်။

SLD များ၏ အဓိကလက္ခဏာများ-

• အထွက်ပါဝါနှင့် တောက်ပမှုမှာ LEDs များထက် သိသိသာသာ မြင့်မားပြီး၊ အချိန်ပိုင်း ဆက်စပ်မှုကို ထိန်းသိမ်းထားနိုင်သည်

• ချောမွေ့သော ASE ရောင်စဉ်တန်းစာအိတ်ဖြင့် ဘရော့ဘန်းထုတ်လွှတ်မှု

•  OCT ကဲ့သို့သော interferometric အသုံးချပရိုဂရမ်များအတွက် စံနမူနာအလွန်နည်းပါးသော ယာယီဆက်စပ်မှု (တိုတောင်းသော အစပ်အရှည်)၊

• ပုံမှန်အားဖြင့် တစ်ခုတည်းသော transverse-mode waveguide တည်ဆောက်ပုံသည် ထိရောက်သော single-mode fiber coupling ကိုအသုံးပြုနိုင်သည်

• Spectral ပုံသဏ္ဍာန်ကို ဒီဇိုင်းပေါ်မူတည်၍ Gaussian တစ်ပိုင်း သို့မဟုတ် စိတ်ကြိုက်အပြားရှိ ပရိုဖိုင်များအဖြစ် ပုံမှန်အားဖြင့် ပြုပြင်ဖန်တီးထားသည်

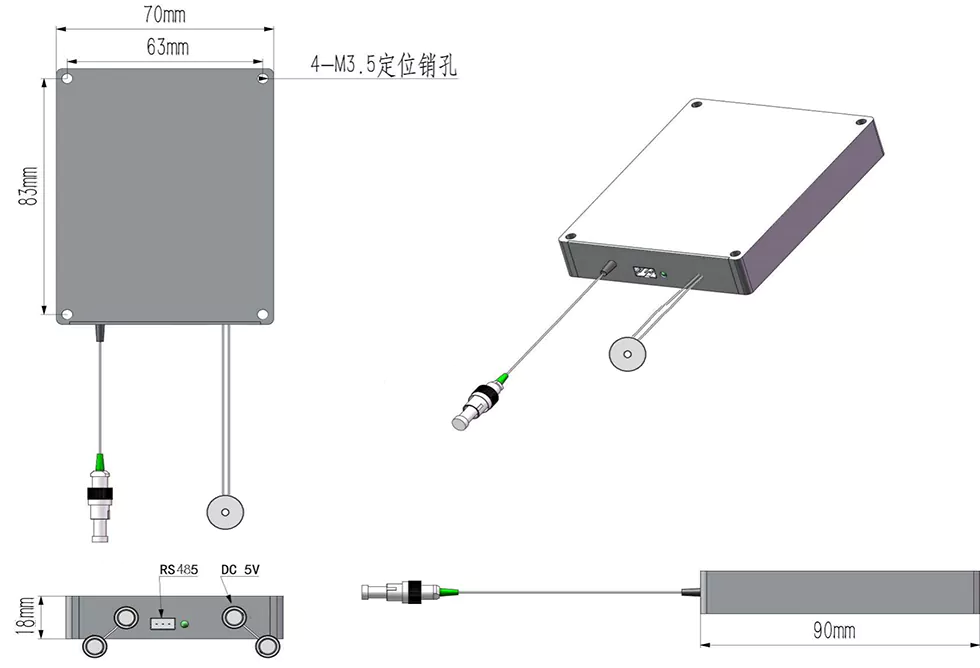

Package Dimensions

840nm SLD ဘရော့ဘန်းအလင်းရင်းမြစ်ကို ပက်ကေ့ဂျ်ပုံစံနှစ်မျိုးဖြင့် ရရှိနိုင်ပါသည်။

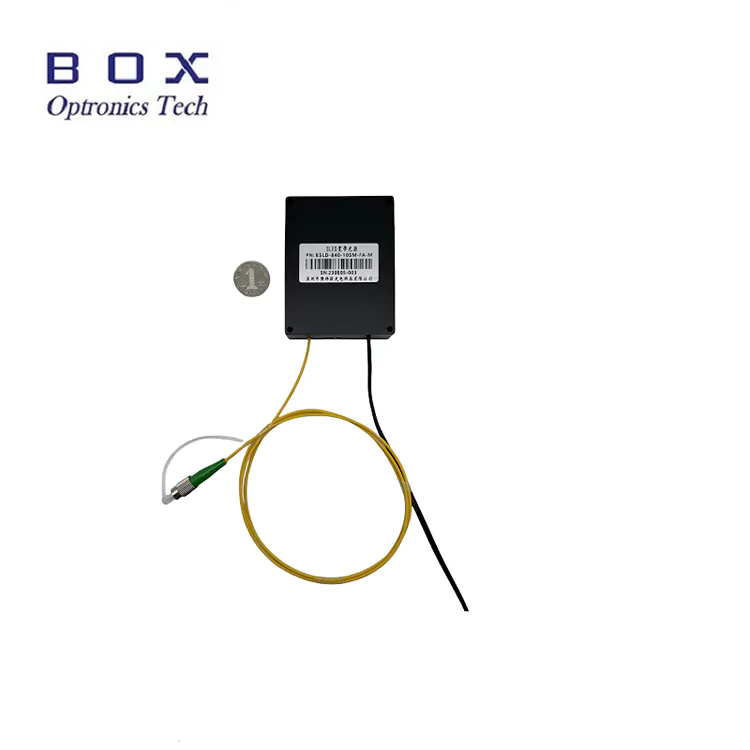

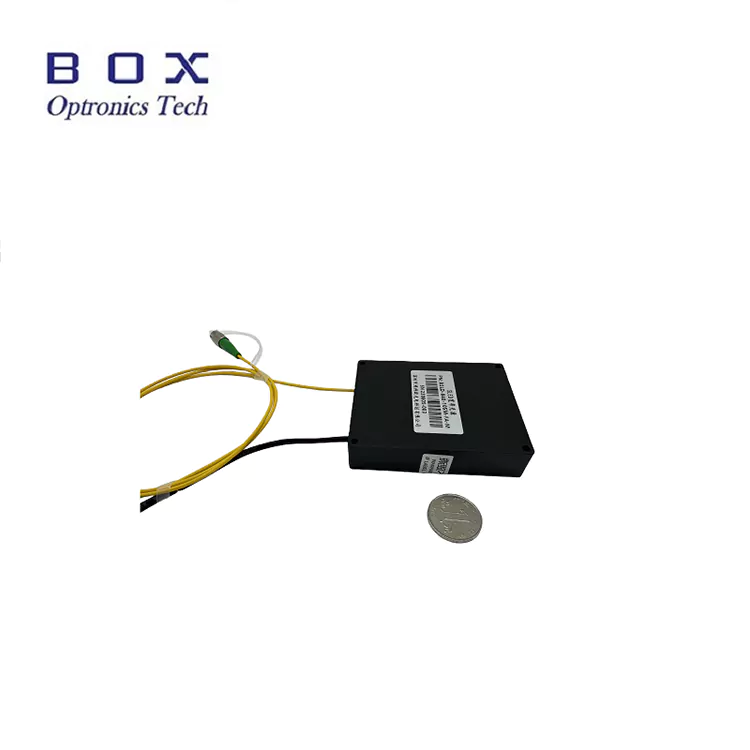

မော်ဂျူးဗားရှင်း (70×90×18mm)-

• စနစ်ပေါင်းစည်းမှုအတွက် ကျစ်လစ်သော၊ ပရိုဖိုင်နိမ့်ဒီဇိုင်း

• လုံခြုံသောတပ်ဆင်မှုအတွက် 4-M3.5 တပ်ဆင်ခြင်းအပေါက်များ

• DC ပါဝါအဝင် (5V သို့မဟုတ် 12V)

• RS485 ဆက်သွယ်ရေးပေါက် (DB9 အမျိုးသမီး)

• FC/APC ချိတ်ဆက်ကိရိယာဖြင့် ဖိုင်ဘာဆံပင်ညှပ်အထွက်

• တူရိယာများနှင့် စနစ်များတွင် မြှုပ်နှံရန်အတွက် အကောင်းဆုံးဖြစ်သည်။

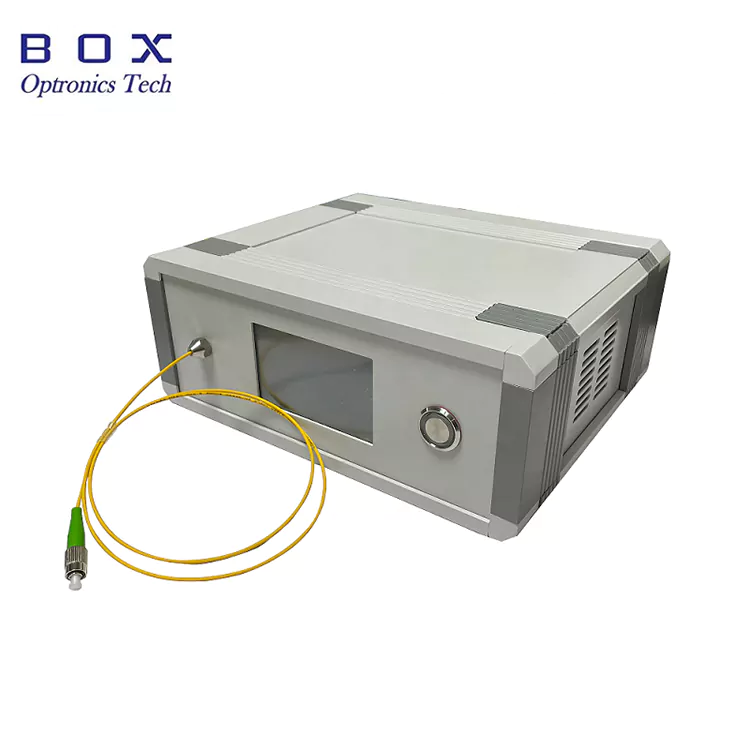

Benchtop ဗားရှင်း (195×220×120mm)-

• ဓာတ်ခွဲခန်းအသုံးပြုမှုအတွက် စားပွဲတင်ပုံစံအချက်

• အခြေအနေကို စောင့်ကြည့်ရန်အတွက် တပ်ဆင်ထားသော ထိတွေ့မျက်နှာပြင်ပြသမှု

• AC power input (110-240V universal)

• RS485 ဆက်သွယ်ရေးပေါက် (DB9 အမျိုးသမီး)

• ရှေ့အကန့်တွင် ဖိုင်ဘာအထွက်

• အသုံးပြုရလွယ်ကူပြီး ပလပ်ထိုးဆော့ကစားခြင်း။

• R&D ဓာတ်ခွဲခန်းများနှင့် စမ်းသပ်မှုပတ်ဝန်းကျင်များအတွက် စံပြဖြစ်သည်။

ထိန်းချုပ်ရေးနှင့် စောင့်ကြည့်ရေး

Module နှင့် Benchtop ဗားရှင်းနှစ်မျိုးစလုံးသည် စောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ရန်အတွက် RS485 ဆက်သွယ်ရေးမျက်နှာပြင်ကို ပံ့ပိုးပေးသည်။ benchtop ဗားရှင်းတွင် ဒေသတွင်း လည်ပတ်မှုအတွက် တပ်ဆင်ထားသော ထိတွေ့မျက်နှာပြင်ကို ပါရှိသည်။

ရရှိနိုင်သော စောင့်ကြည့်ထိန်းချုပ်မှု ဘောင်များ-

• အထွက်ပါဝါ စောင့်ကြည့်ခြင်း။

• လက်ရှိစောင့်ကြည့်မှုကို မောင်းနှင်ပါ။

• အပူချိန်စောင့်ကြည့်ခြင်း။

• ပါဝါချိန်ညှိမှု (ချန်လှပ်ထားနိုင်သည်)

• PC ထိန်းချုပ်မှုအတွက် ကွန်ပျူတာဆော့ဖ်ဝဲကို လက်ခံဆောင်ရွက်ပေးပါ (ချန်လှပ်ထားနိုင်သည်)

Box Optronics ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

• တင်ပို့ခြင်းမပြုမီ 100% စမ်းသပ်မှုဖြင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှု

• တည်ငြိမ်သောအစုလိုက်ပို့ဆောင်မှုစွမ်းရည်နှင့်အတူ ယှဉ်ပြိုင်နိုင်သောစျေးနှုန်း

• လှိုင်းအလျား၊ ပါဝါ၊ ဘန်းဝဒ်၊ ဖိုက်ဘာနှင့် ချိတ်ဆက်ကိရိယာများအတွက် ပြောင်းလွယ်ပြင်လွယ် စိတ်ကြိုက်ပြင်ဆင်မှု ရွေးချယ်စရာများ

• 7×24 နာရီ နည်းပညာပံ့ပိုးမှုနှင့် မြန်ဆန်သောတုံ့ပြန်မှု

• DHL၊ UPS၊ နှင့် FedEx အမြန်ပို့ဆောင်မှုဖြင့် ကမ္ဘာလုံးဆိုင်ရာ ပို့ဆောင်မှု

•  module နှင့် benchtop ဗားရှင်းနှစ်မျိုးစလုံး ရနိုင်ပါသည်။

• စနစ်ပေါင်းစည်းမှုအတွက် ရွေးချယ်နိုင်သော host software

• ထုတ်လုပ်မှုပမာဏအတွက် ယုံကြည်စိတ်ချရသော ရေရှည်ထောက်ပံ့မှု

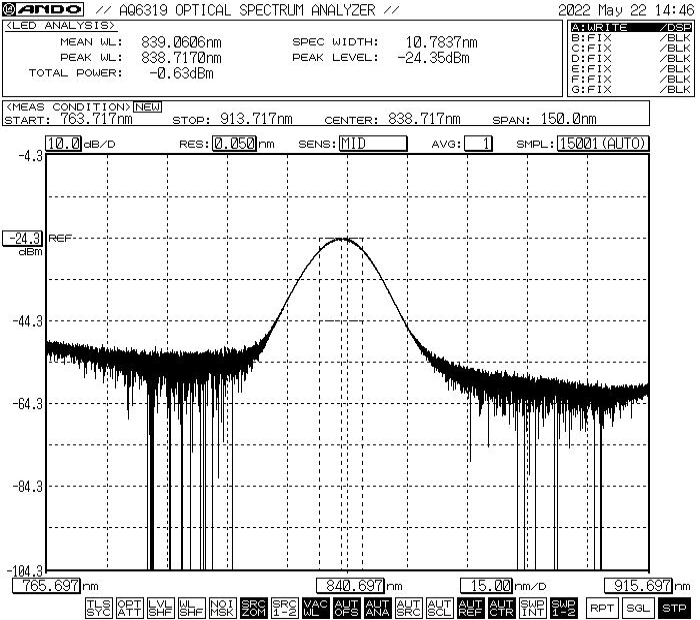

Spectral Performance-840nm Fiber Coupled SLD Broadband Light Source

ပုံမှန် spectrum သည် ခန့်မှန်းခြေအားဖြင့် 10nm -3dB bandwidth ရှိသော 840nm ဝန်းကျင်ရှိ လှိုင်းအလျားကို ပြသသည်။

*မှတ်ချက်- ပြသထားသော Spectrum သည် ပုံမှန်စွမ်းဆောင်ရည်ဖြစ်သည်။ အမှန်တကယ် spectrum သည် ယူနစ်တစ်ခုမှ ယူနစ်တစ်ခုသို့ အနည်းငယ်ကွဲပြားနိုင်သည်။ သတ်မှတ်ထားသော ရောင်စဉ်ဒေတာ သို့မဟုတ် စိတ်ကြိုက် ရောင်စဉ်လိုအပ်ချက်များအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

မှာယူခြင်း သတင်းအချက်အလက်-840nm ဖိုက်ဘာ SLD Broadband အလင်းရင်းမြစ်ကို ပေါင်းစပ်ထားသည်။

မော်ဒယ်အမည်စာရင်း

BSLD - XXX - XX - XX - X - (X)

ဥပမာ- BSLD - 840 - 51 - SM - M

840nm SLD Broadband Light Source၊ 5mW output၊ 10nm bandwidth၊ 780-HP ဖိုက်ဘာ၊ Module ဗားရှင်း၊ 5VDC ပါဝါထောက်ပံ့မှု

ရနိုင်သော စိတ်ကြိုက်ရွေးချယ်စရာများ

• ဗဟိုလှိုင်းအလျား- 840nm စံနှုန်း၊ တောင်းဆိုချက်အရ ရရှိနိုင်သော အခြားလှိုင်းအလျားများ

• အထွက်ပါဝါ- 5mW စံနှုန်း၊ ပိုမိုမြင့်မားသော ပါဝါရွေးချယ်ခွင့်များ ရနိုင်ပါသည်။

• Spectral bandwidth- 10nm standard၊ အခြား bandwidth ရွေးစရာများ

• Fiber အမျိုးအစား- 780-HP စံနှုန်း၊ အခြား အထူးသီးသန့် ဖိုင်ဘာများ ရရှိနိုင်ပါသည်။

• ဖိုက်ဘာအရှည်- 0.5m၊ 1m၊ 1.5m၊ 2m (စိတ်ကြိုက်အရှည်များ ရနိုင်သည်)

• ဆံမြီးအမျိုးအစား- 900μm loose tube၊3.0mm loose tube

• ချိတ်ဆက်ကိရိယာအမျိုးအစား- FC/APC စံနှုန်း၊ FC/UPC၊ SC/APC၊ LC/APC သို့မဟုတ် စိတ်ကြိုက်

• Package အမျိုးအစား- Module သို့မဟုတ် Benchtop

• ပါဝါထောက်ပံ့မှု ဗို့အား- 5VDC၊ 12VDC (module), 110-240VAC (ခုံတန်းခုံ)

• Optical isolator- Built-in isolator ရွေးချယ်ခွင့် ရနိုင်သည်။

• ဆက်သွယ်ရေးအင်တာဖေ့စ်- RS485 စံနှုန်း၊ အခြားအင်တာဖေ့စ်များ ရနိုင်သည်။

• ကွန်ပြူတာဆော့ဖ်ဝဲကို လက်ခံဆောင်ရွက်ပေးသည်- စောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ခြင်းအတွက် ရနိုင်ပါသည်။

စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ သင်၏သတ်မှတ်ချက်များဖြင့် ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။

ဒေတာစာရွက်နှင့် စမ်းသပ်မှုအစီရင်ခံစာ

840nm SLD ဘရော့ဘန်း အလင်းရင်းမြစ်တစ်ခုစီကို တိုင်းတာပြီး စွမ်းဆောင်ရည်ဘောင်များကို မှတ်တမ်းတင်ထားသော ပြည့်စုံသော စမ်းသပ်အစီရင်ခံစာတစ်ခုဖြင့် ပေးပို့ထားပါသည်။ ဒေတာစာရွက် PDF ဖိုင်တွင် အသေးစိတ် သတ်မှတ်ချက်များ၊ စွမ်းဆောင်ရည် မျဉ်းကွေးများနှင့် အတိုင်းအတာပုံများ ပါရှိသည်။

• ယူနစ်တစ်ခုစီတွင် တစ်ဦးချင်းစမ်းသပ်မှုအစီရင်ခံစာ

• ယူနစ်တစ်ခုစီအတွက် ခြေရာခံနိုင်သော အမှတ်စဉ်နံပါတ်

အချက်အလက်စာရွက်

စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ

ကိုးကားခြင်း စည်းမျဥ်းများ

• EXW (Ex Works)- သင့်တွင် DHL/UPS/FedEx အကောင့်ရှိပါက အကြံပြုထားသည်။ သင့်အကောင့်ကို အသုံးပြု၍ ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့မှ ကောက်ခံခြင်းမရှိပါ။

• DAP (နေရာအရောက်ပို့သည်)- သင့်တွင် အမြန်ချောပို့အကောင့်မရှိပါက၊ ကြိုတင်ငွေပေးထားသော ကုန်စည်ပို့ဆောင်မှုဖြင့် ပို့ဆောင်ပေးနိုင်ပါသည်။

• အခြားစည်းမျဉ်းများ- ဆွေးနွေးရန် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

ငွေပေးချေမှုစည်းမျဉ်းများ

• PayPal- နမူနာများနှင့် အသေးစား အမှာစာများအတွက် မြန်ဆန်လုံခြုံသော ငွေပေးချေမှု

• T/T (ဘဏ်ငွေလွှဲမှု)- ပုံမှန်ထုတ်လုပ်မှုအမှာစာများအတွက် ပုံမှန်ငွေပေးချေနည်းလမ်း

• Alibaba ကုန်သွယ်မှုအာမခံ- ဝယ်သူအာမခံဖြင့် အွန်လိုင်းငွေပေးငွေယူများအတွက် လုံခြုံသော အမှာစာများကို အကာအကွယ်ပေးသည်။

• ခရက်ဒစ်ကတ်- PayPal၊ Alibaba မှတစ်ဆင့် လက်ခံသည်။

• ပြောင်းလွယ်ပြင်လွယ် ငွေပေးချေမှုစည်းမျဉ်းများ- ညှိနှိုင်းနိုင်သည်။

ကြာမြင့်ချိန်

• ပုံမှန်ထုတ်လုပ်မှု- ~10-15 အလုပ်လုပ်ရက်

• စိတ်ကြိုက်ဖွဲ့စည်းပုံများ- 15-20 အလုပ်လုပ်ရက်

• ပမာဏအမှာစာများ- ထုတ်လုပ်မှုအချိန်ဇယားအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။

• နိုင်ငံတကာ ပို့ဆောင်မှု- ~၃-၅ ရက် (DHL/UPS/FedEx အမြန်)

• အမြန်ဝန်ဆောင်မှု- တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

လုပ်ဆောင်ချက်မှတ်စုများနှင့် ကိုင်တွယ်ခြင်း။

ဖိုက်ဘာ ကိုင်တွယ်ခြင်း။

• အမျှင်များကို ပျက်စီးစေမည့် ချွန်ထက်သောကွေးညွှတ်မှု သို့မဟုတ် အကွေ့အကောက်များကို ရှောင်ကြဉ်ပါ။

• ဖိုက်ဘာအမြီးများကို ဆွဲခြင်း သို့မဟုတ် ကျစ်ခြင်းမပြုပါနှင့်

• သင့်လျော်သော သန့်ရှင်းရေးကိရိယာများကို အသုံးပြု၍ မချိတ်ဆက်မီ ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို သန့်ရှင်းပါ။

• ချိတ်ဆက်ကိရိယာကို အသုံးမပြုသည့်အခါ ဖုန်မှုန့်ထုပ်များကို အမြဲသုံးပါ။

• အသုံးမပြုမီ ဖိုက်ဘာ အဆုံး-မျက်နှာ ပျက်စီးမှုရှိမရှိ စစ်ဆေးပါ။

ပါဝါနှင့် လုပ်ဆောင်ချက် ထည့်သွင်းစဉ်းစားမှုများ

• မချိတ်ဆက်မီ သင့်လျော်သော ပါဝါထောက်ပံ့မှုဗို့အား သေချာပါစေ။

• အမြင့်ဆုံး drive လက်ရှိ သို့မဟုတ် ပါဝါအဆင့်သတ်မှတ်ချက်ထက် မကျော်လွန်ပါနှင့်

• စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် သင့်လျော်သော အပူစုပ်ခြင်းကို အသုံးပြုပါ။

• ဖိုက်ဘာချိတ်ဆက်ခြင်း/မချိတ်ဆက်မီ ပါဝါပိတ်ပါ။

• ပါဝါဖွင့်ထားသောအခါ ဖိုက်ဘာအထွက်ကို တိုက်ရိုက်မကြည့်ပါနှင့်
