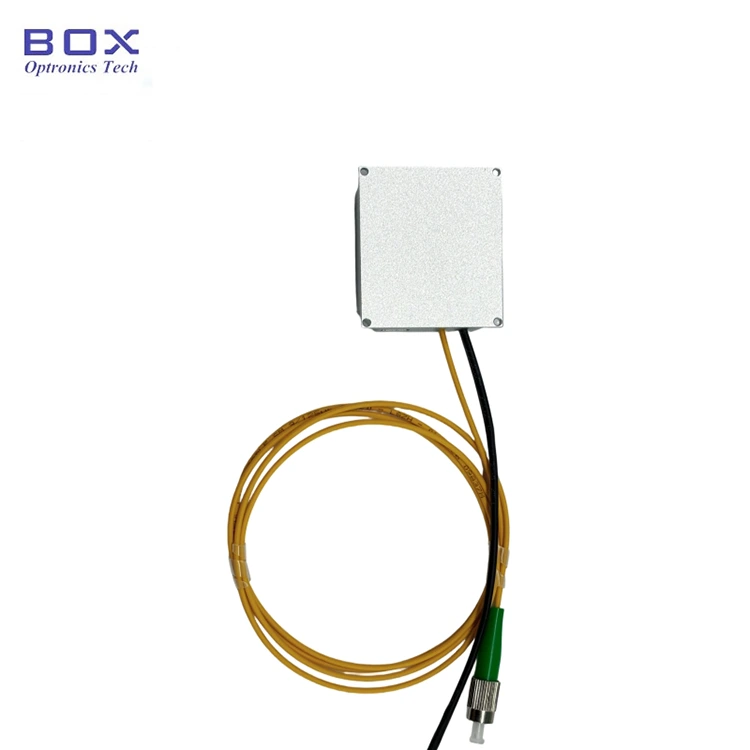

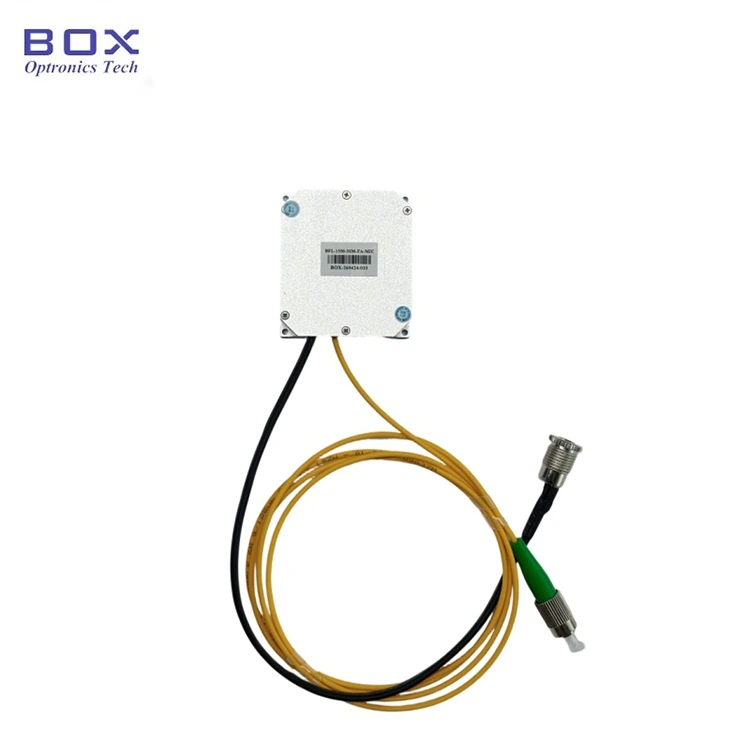

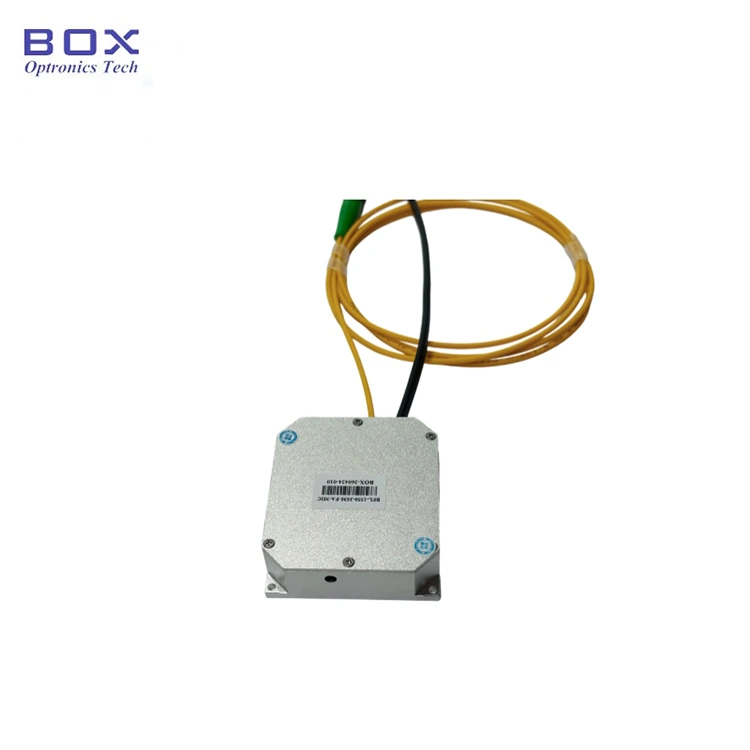

ထုတ်ကုန်မိတ်ဆက်-1550nm SLD Broadband Light Source Micro-Module

၎င်းသည် 1550nm SLD Broadband Light Source Micro-Module ဖြစ်ပြီး အထွက်ပါဝါ 3mW နှင့် 10mW ရွေးချယ်နိုင်သော၊ 30nm ထက် -3dB bandwidth၊ flat spectrum၊ low ripple နှင့် အလွန်ကောင်းမွန်သော ရေရှည်တည်ငြိမ်မှုတို့ပါရှိသော superluminescent diode နည်းပညာကို အသုံးပြုထားသည်။ SM ဖိုက်ဘာနှင့် PM ဖိုက်ဘာများ ရရှိနိုင်ပါသည်။ ၎င်းသည် RS485 ဆက်သွယ်ရေးအင်တာဖေ့စ်နှင့်စနစ်ပေါင်းစည်းမှုအတွက်စောင့်ကြည့်ရေးဆော့ဖ်ဝဲကိုထောက်ပံ့ပေးသည်။ ကျစ်လစ်သောအတိုင်းအတာသည် 46.6x51.6x15mm သာရှိသည်။

ထုတ်ကုန် Specifications-1550nm SLD Broadband Light Source Micro-Module

ထုတ်ကုန်အင်္ဂါရပ်များ-1550nm SLD Broadband Light Source Micro-Module

●သေးငယ်သောအရွယ်အစား; ဌ

● အကျယ်အဝန်း၊

● အနိမ့်ရောင်စဉ်တန်းလှိုင်းများ;

● လွယ်ကူသောပေါင်းစည်းမှုအတွက် DB9 အမျိုးသမီး(RS485) ဆက်သွယ်ရေး။

ထုတ်ကုန်အသုံးချမှုများ-1550nm SLD Broadband Light Source Micro-Module

● Opticalcoherence tomography (OCT);

● ဆေးဘက်ဆိုင်ရာပုံရိပ်;

● Fiber Opticgyroscope (FOG)။

ကုန်ပစ္စည်းအသေးစိတ်-1550nm SLD Broadband Light Source Micro-Module

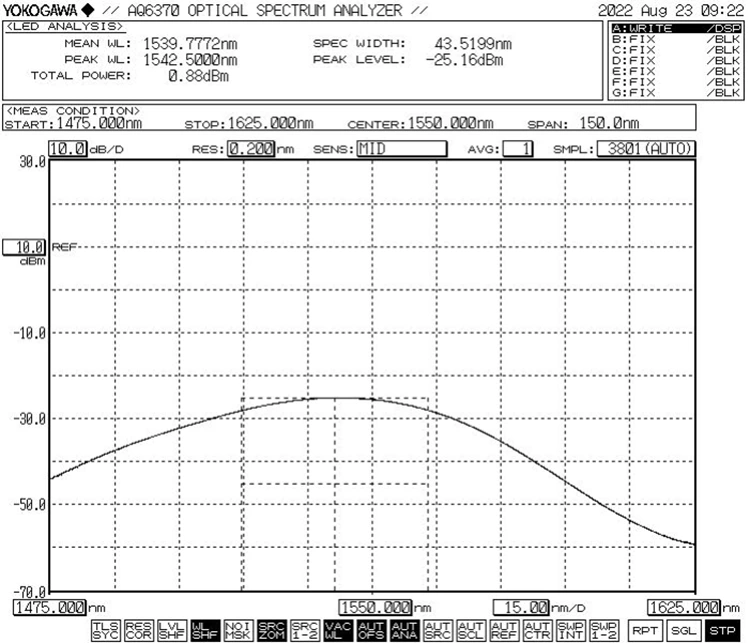

● ပုံမှန်ရောင်စဉ်- -3dB Bandwidth Min.30nm

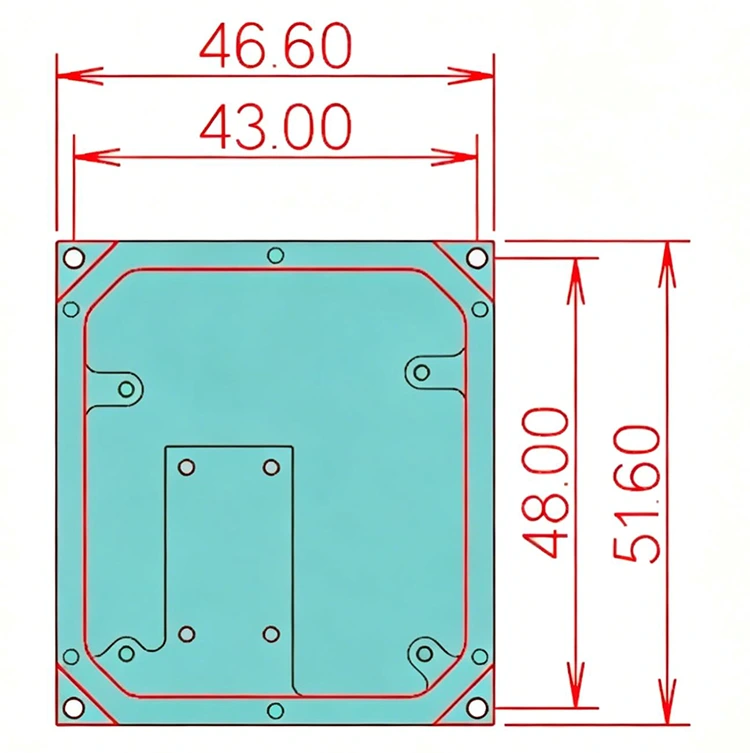

● Dimension(mm): 46.6(W)×51.6(D)×15(H)

Operation Steps-1550nm SLD Broadband Light Source Micro-Module

အဆင့် ၁။ ထုပ်ပိုးခြင်း- တပ်ဆင်ခြင်းမပြုမီ ဆက်စပ်ပစ္စည်းများအားလုံး ပြီးမြောက်ခြင်းရှိမရှိ စစ်ဆေးပါ။

အဆင့်၂။ ပါဝါထောက်ပံ့မှု- DC switching power supply သို့မဟုတ် ၎င်းတို့၏ ပါဝါထောက်ပံ့မှုလိုအပ်ချက်များနှင့် ကိုက်ညီသော ထိန်းညှိပါဝါထောက်ပံ့မှုသို့ ချိတ်ဆက်ထားသည်။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V) ကိုသာ အသုံးပြုပါ။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ (ဒေသခံဗို့အားစံနှုန်းအရ ပါဝါအဒက်တာကို ထောက်ပံ့ပေးသည်။)

အဆင့် ၃။ အထွက်ဖိုင်ဘာချိတ်ဆက်ခြင်း- ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သို့မဟုတ် အနားကွပ်တွင် ဖုန်မှုန့်ထုပ်ကိုဖွင့်ပါ၊ ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပြီး ဖိုက်ဘာကို ချိတ်ဆက်ပါ သို့မဟုတ် ဖိုက်ဘာကို ညစ်ညမ်းမှုနှင့် ပျက်စီးမှုမရှိကြောင်း အတည်ပြုပြီးနောက် စမ်းသပ်ရန်အတွက် စက်ပစ္စည်း သို့မဟုတ် ပါဝါမီတာသို့ ချိတ်ဆက်ပါ။

Setp4။ လက်ခံကွန်ပြူတာသို့ ချိတ်ဆက်ပါ- 1550nm SLD Broadband Light Source Micro-Module နှင့် ကွန်ပျူတာကို ချိတ်ဆက်ရန် Green Port Cable နှင့် USB-RS485 DB9 Data Cable ကို အသုံးပြုပါ။ USB-RS485 serial port data cable ကိုသိရှိနိုင်စေရန်အတွက် သီးသန့် serial port driver ကို ကွန်ပျူတာမှ ဦးစွာတပ်ဆင်ရမည်ဖြစ်ပြီး၊ သို့မဟုတ်ပါက host computer software နှင့် light source module ကို မှန်ကန်စွာချိတ်ဆက်ပြီး ဆက်သွယ်၍မရပါ။ ယာဉ်မောင်းအတွက် Box Optronics ကိုမေးပါ။

အဆင့် ၅။ ထိန်းချုပ်ဆော့ဖ်ဝဲ- Box Optronics သည် 1550nm SLD Broadband Light Source Micro-Module ၏ LD လက်ရှိနှင့် LD အပူချိန်ကို ထိန်းချုပ်ရန် အမှတ်စဉ်အမိန့် သို့မဟုတ် PC ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။ မှန်ကန်သော port ကိုရွေးချယ်ပါ၊ လက်ရှိနှင့် အပူချိန်ကို သတ်မှတ်ပြီးနောက် ဖွင့်သည့်ခလုတ်ကို နှိပ်ပါ။ (ပျက်စီးမှုကို ကာကွယ်ရန်၊ ကနဦးလည်ပတ်ချိန်တွင် ဒရိုက်ဗိုအား ဖြည်းညှင်းစွာ မြှင့်ပါ။ လျှပ်စီးကြောင်း အပြည့်အ၀ မထည့်ပါနှင့်။)

အဆင့်၆။ အသုံးပြုပြီးနောက်၊ ပိတ်ခလုတ်ကိုနှိပ်ပါ၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ပါ၊ ဖိုင်ဘာချိတ်ဆက်မှုကို ဖြုတ်ပါ။

မှာယူခြင်း အချက်အလက်-1550nm SLD Broadband Light Source Micro-Module

ဥပမာ- BSLD-1550-10SM-FA-MIC

(မှာယူမှုအချက်အလက်- 1550nm SLD Broadband Light Source Micro-Module၊ 10mW အထွက်ပါဝါ၊ SMF-28e ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ)။

အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်ပါ။

ဒေတာစာရွက်နှင့် Testsheet-1550nm SLD Broadband Light Source Micro-Module

အချက်အလက်စာရွက်

ကိုးကားမှုနှင့် ငွေပေးချေမှုစည်းမျဉ်းများ-1550nm SLD Broadband Light Source Micro-Module

● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ

(၁) EXW

သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics  EXW ကိုအသုံးပြုရန် အကြံပြုပါသည်။ သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။

(၂) DAP

သင့်တွင် အကောင့်မရှိပါက ထုတ်ကုန်များအတွက် ပို့ဆောင်ခကို ကြိုတင်ပေးချေပါ။

(၃) အခြား

● ငွေပေးချေမှုစည်းမျဉ်းများ

PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။

ခဲချိန်-1550nm SLD Broadband Light Source Micro-Module

ထုတ်လုပ်မှု- 10-15 အလုပ်လုပ်ရက်။ (ပစ္စည်းလက်ကျန်များရှိပါက အမြန်ပို့ဆောင်ပေးပါမည်။)

နိုင်ငံတကာထောက်ပံ့ပို့ဆောင်ရေး: 3-5 အလုပ်လုပ်ရက်။

Operation Notes and Maintenance-1550nm SLD Broadband Light Source Micro-Module

● ဖိုက်ဘာအချိတ်အဆက်များကို ပျဉ်းမကပ်ဘဲ သုတ်ခြင်းဖြင့် သန့်ရှင်းပြီး ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာထောက်လှမ်းသည့်ကိရိယာဖြင့် စစ်ဆေးပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် ဖိုင်ဘာများကို အမြဲတမ်း ချိတ်ဆက်/ဖြတ်တောက်ပါ။ ဖိုက်ဘာ optic ချိတ်ဆက်ကိရိယာများကို ဖုန်မှုန့်ထုပ်များဖြင့် ဖုံးအုပ်ထားရပါမည်။

● အထွက်ဖိုင်ဘာကို အခြားဖိုင်ဘာနှင့် ချိတ်ဆက်ရန် လိုအပ်ပါက၊ ပေါင်းစည်းထားသော ပေါင်းစည်းကို အသုံးပြုရန် အကြံပြုထားသည်။

● အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် သံချေးတက်ခြင်းတို့ကို ကျေးဇူးပြု၍ သတိထားပါ။ ခြောက်သွေ့သောနေရာတွင်သိမ်းဆည်းပါ။

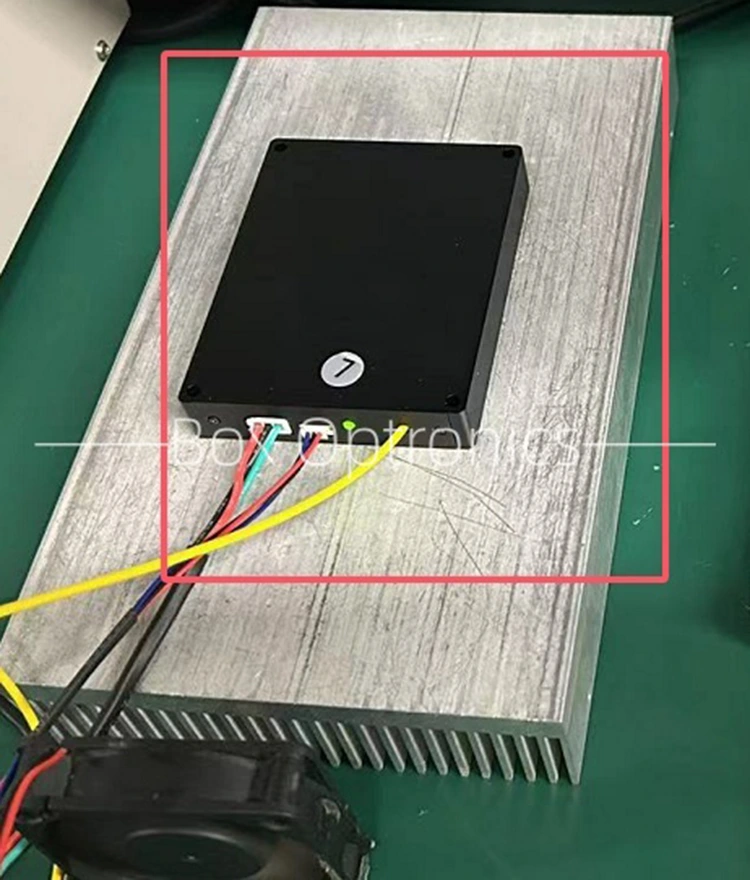

● ရေရှည်အသုံးပြုသည့်အခါ အပူခံကန်ပေါ်တွင် ထားပေးပါ။

အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု-1550nm SLD Broadband Light Source Micro-Module

● အာမခံကာလ-

ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။

● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-

အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ထားရှိသည်-

(၁) သဘာဝအကြောင်းတရားများ (ဥပမာ၊ လျှပ်စီးကြောင်း၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင်ဆိုင်ရာ လွှမ်းမိုးမှုများကြောင့် ပျက်စီးခြင်း။

(2) အသုံးပြုသူ၏ မလျော်ကန်သောလုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်များ။

(၃) လူ့အမှားကြောင့် ဖြစ်ပေါ်လာသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးမှုများ။

(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။

(5) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲထားသော သို့မဟုတ် မပြည့်စုံပါ။

(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးခြင်း သို့မဟုတ် ဆုံးရှုံးမှု။
