1. 1060nm 5mW SLED Laser Diode မိတ်ဆက်
2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. ထုပ်ပိုးမှုဥပမာ
6. မှာယူမှုအချက်အလက်
7. ဒေတာစာရွက်
8. ကိုးကားခြင်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
9. ဦးဆောင်ချိန်
10. လုပ်ဆောင်ချက်မှတ်စုများ
11. အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု

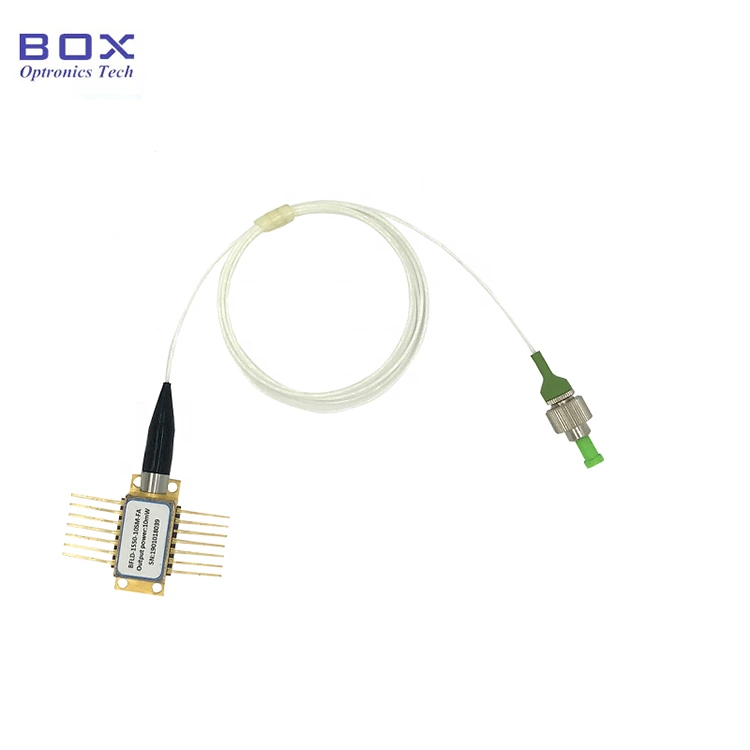

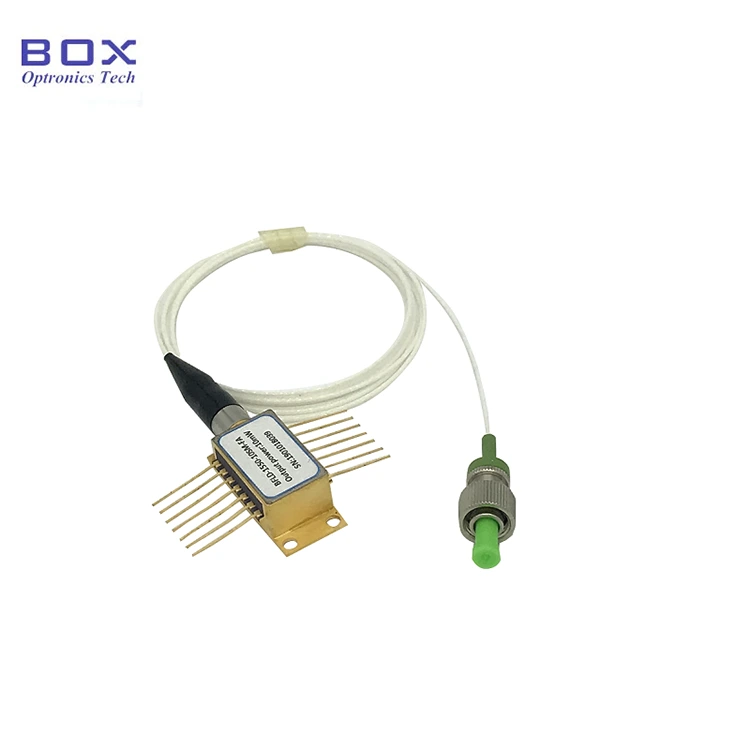

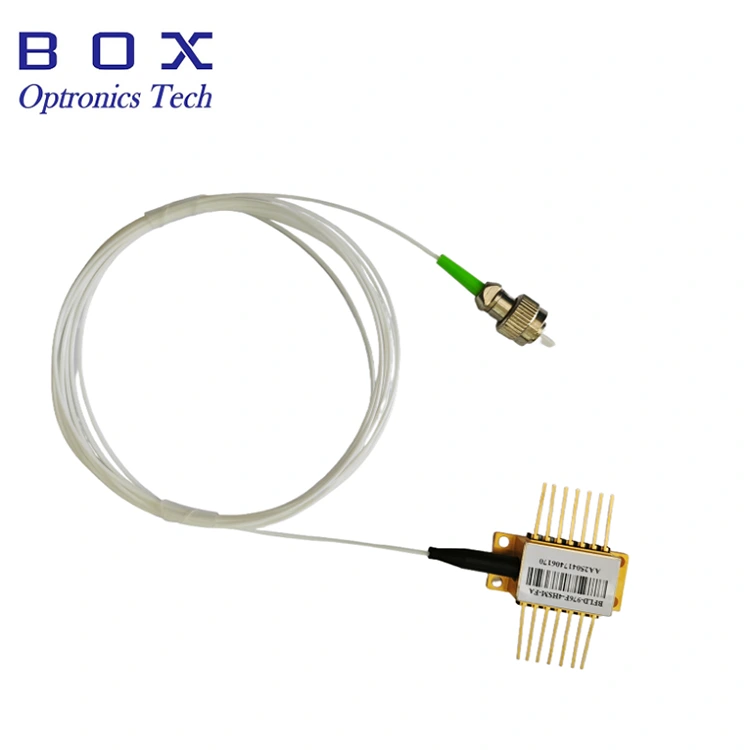

၎င်းသည် 14-pin butterfly package ပါရှိသော 1060nm 5mW SLED Laser Diode ဖြစ်သည်။ ၎င်းတွင် 5mW အထွက်ပါဝါအထိ ပါဝင်ပြီး 15nm 3dB လှိုင်းနှုန်းထက် တည်ငြိမ်ပြီး ချောမွေ့သော ရောင်စဉ်တစ်ခုအတွက် TEC နှင့် သာမိုစတာကို ပေါင်းစပ်ထားသည်။ optical coherence tomography (OCT) အတွက် သင့်လျော်သည်။ ပင်ချောင်းများကို ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် 260°C ထက် မကျော်လွန်ရမည်ဖြစ်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
အလယ်ဗဟိုလှိုင်းအလျား |
λc |
TL=15～35℃ CW |
1050 |
1060 |
1070 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
စာတိုက် |
TL = 25 ℃ |
- |
5 |
- |
mW |
|
Threshold လက်ရှိ |
ITH |
TL = 25 ℃ |
- |
50 |
70 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
IOP=200mA(CW) |
- |
- |
1.7 |
V |
|
လည်ပတ်နေသောလက်ရှိ |
Iop |
- |
- |
200 |
250 |
mA |
|
-3dB Spectral အကျယ် |
Δλ |
- |
15 |
20 |
- |
ကမ္မဿကာ |
|
Ripple coefficient |
m |
- |
- |
- |
0.2 |
dB |
|
MPD Reverse ဗို့အား |
VMPD |
- |
- |
- |
5 |
V |
|
MPD တုံ့ပြန်မှု |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
Thermistor BETA တန်ဖိုး |
β |
- |
3500 |
3930 |
4100 |
K |
|
Thermistor လက်ရှိ |
အဲဒါကို |
- |
- |
- |
0.2 |
mA |
|
ပြောင်းလဲနိုင်သော အပူချိန် စမ်းသပ်ပြောင်းလဲမှုနှုန်း |
ΔPT/POP |
TC: -20~60 ℃ |
- |
15% |
- |
- |
|
အခန်းအပူချိန် ပါဝါပြောင်းလဲမှုနှုန်း |
Δ Pt/POP |
TLD = 25 ℃၊ t = 30 မိနစ် |
- |
5% |
- |
- |
● SM Hi1060 သို့မဟုတ် PM980 pigtail;
● Output ပါဝါ 5mW အထိ;
● TEC နှင့် Monitor PD ပါရှိသော 14-pin BTF ပက်ကေ့ချ်။
● Fiber optic gyroscopes;
● Fiber optic အာရုံခံစနစ်;
● Optical ပစ္စည်းစနစ်။

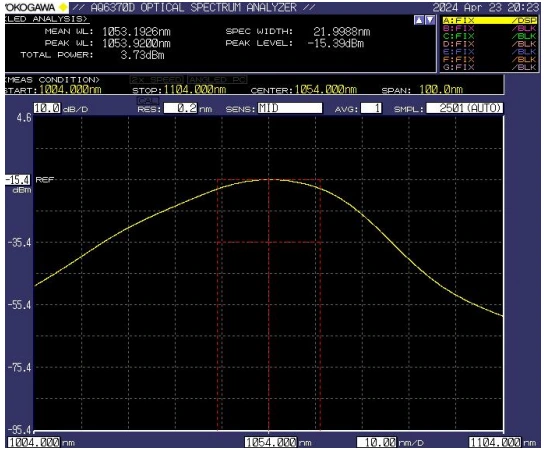

● ပုံမှန်ရောင်စဉ်- -3dB Bandwidth Min.15nm / Typ.20nm

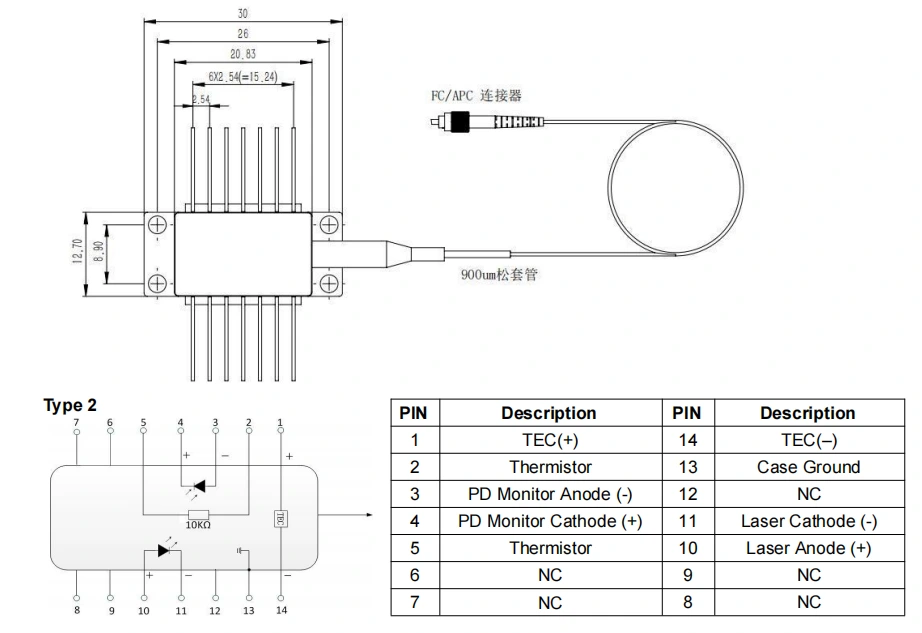

● ထုပ်ပိုးပုံဆွဲခြင်းနှင့် ပင်နံပါတ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)-1060nm 5mW SLED လေဆာဒိုင်အိုဒ

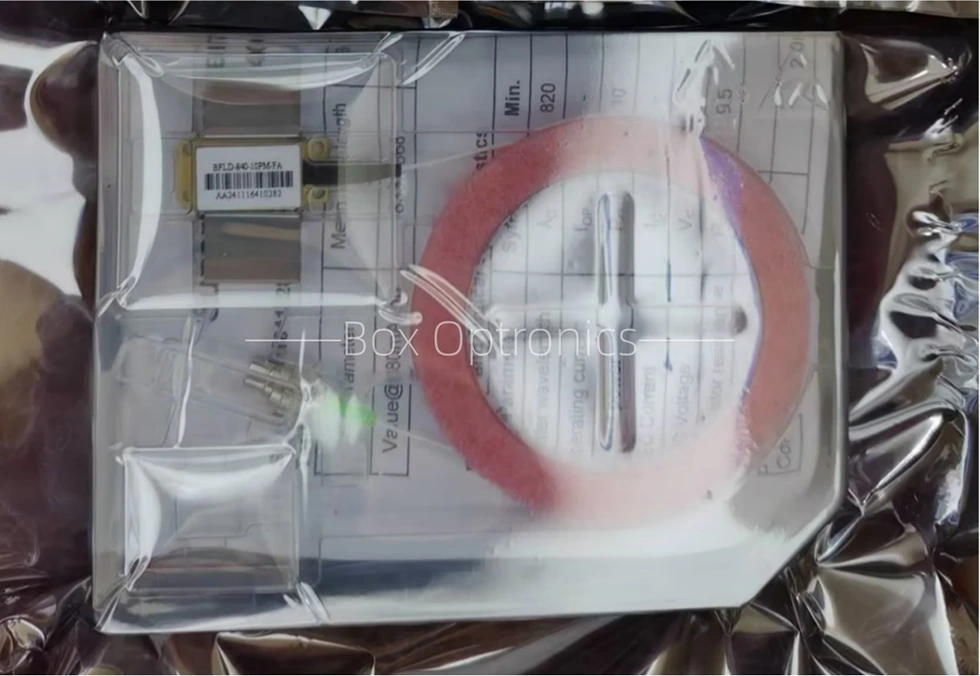

● ထုပ်ပိုးမှုဥပမာ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
1060nm 5mW SLED Laser Diode |
1 |
|
2 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
* သီးခြားစက်ပစ္စည်း; built-in driver မရှိပါ။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFSLD |
-XXX |
-XX |
XX |
-XX |
X |
|
SLDdiode |
1060:1060nm |
5:5mW 15:15mW |
SM: Hi1060 PM : PM980
|
FA- FC/APC SA- SC/APC တခြား |
NULL- 14PIN အမျိုးအစား 2 စိတ်ကြိုက် (10 PIN) |
ဥပမာ- BFSLD-1060-5SM-FA
(မှာယူမှုအချက်အလက်- 1060nm 5mW SLED Laser Diode၊ လိပ်ပြာအထုပ်၊ SM Hi1060 ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်ပါ။
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics သည် EXW ကိုအသုံးပြုရန် အကြံပြုပါသည်။ သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင်အကောင့်တစ်ခုမရှိပါက၊ ကျေးဇူးပြု၍ ထုတ်ကုန်များအတွက် ပို့ဆောင်ခကို ကြိုတင်ပေးချေပါ။
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (ပစ္စည်းလက်ကျန်များရှိပါက အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ ထိုသို့ပြုလုပ်ခြင်းကြောင့် မျက်လုံးထိခိုက်မှုဖြစ်စေနိုင်သောကြောင့် ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ပါနှင့်။
● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့်၊ ထုပ်ပိုးမှု၊ သယ်ယူပို့ဆောင်ရေးနှင့် အသုံးပြုမှုအတွင်း တင်းကျပ်သော တည်ငြိမ်မှုကာကွယ်ရေးအစီအမံများကို လိုက်နာရန် လိုအပ်ပါသည်။ ထို့အပြင်၊ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းသည် စက်ပစ္စည်းအား အမြဲတမ်းပျက်စီးစေနိုင်သည် (ဥပမာ၊ သင့်လျော်သော စက်ပစ္စည်းများကို မြေပေါ်ရှိစေရန်နှင့် anti-static လက်ပတ်ကြိုးကို ဝတ်ဆင်ထားခြင်း) ကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်းမှ ကာကွယ်ရန် ကြိုတင်ကာကွယ်မှုများ ပြုလုပ်ရပါမည်။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ကိရိယာကို ၎င်း၏ ပေါက်ပေါက်မှ ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါ၊ ကိရိယာ၏နောက်ဘက်ရှိ အင်္ကျီလက်ပေါ်ကို ဖိအားသက်ရောက်ခြင်း သို့မဟုတ် ဆွဲမချပါနှင့်။ ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားသော စက်ပစ္စည်းများအတွက်၊ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားစဉ်အတွင်း စက်နှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုလုံးကို တစ်ပြိုင်နက် ရုတ်သိမ်းကြောင်း သေချာပါစေ။
● ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန် 260°C ထက်မကျော်လွန်ရမည်ဖြစ်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အောက်ပါတို့ကို အထူးသတိထားရပါမည်- ဂဟေလုပ်ငန်းစဉ်အတွင်း၊ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာ မြေစိုက်ထားရပါမည်။
● ပါဝါဖွင့်ခြင်းလုပ်ငန်းစဉ်အတွင်း၊ ၎င်းသည် ချစ်ပ်ကိုထိခိုက်စေနိုင်သောကြောင့် မြင့်မားသောလျှပ်စီးကြောင်းကို တိုက်ရိုက်မသုံးပါနှင့်။ ယင်းအစား၊ ချစ်ပ်၏ သတ်မှတ်ချက်နှင့် နီးစပ်သော လက်ရှိအဆင့်တွင် စက်ပစ္စည်းကို ပါဝါဖွင့်ပြီး လိုချင်သောအဆင့်သို့ ရောက်သည်အထိ သေးငယ်သော အရှိန်ကို ဖြည်းဖြည်းချင်း တိုးပေးပါ။
● အစိတ်အပိုင်းများအားလုံးကို ပါဝါမဖွင့်မီ၊ အအေးပေးစက်ကို ဦးစွာဖွင့်ပါ၊ ထို့နောက် ချစ်ပ်အပူလွန်ကဲမှုနှင့် ဝန်ပိုလွန်ကဲမှုတို့ကို ကာကွယ်ရန် တိုးမြှင့်ပါဝါတက်သည့်အဆင့်များကို ဆက်လက်လုပ်ဆောင်ပါ။
● အာမခံကာလ-
ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထားရှိပါသည်-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင် လွှမ်းမိုးမှုကြောင့် ပျက်စီးခြင်း။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
