1. 840nm 10mW 35nm BW SLD Diode မိတ်ဆက်
2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. ထုပ်ပိုးမှုဥပမာ
6. မှာယူမှုအချက်အလက်
7. ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
8. ကိုးကားခြင်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
9. ဦးဆောင်ချိန်
10. လုပ်ဆောင်ချက်မှတ်စုများ
11. အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု

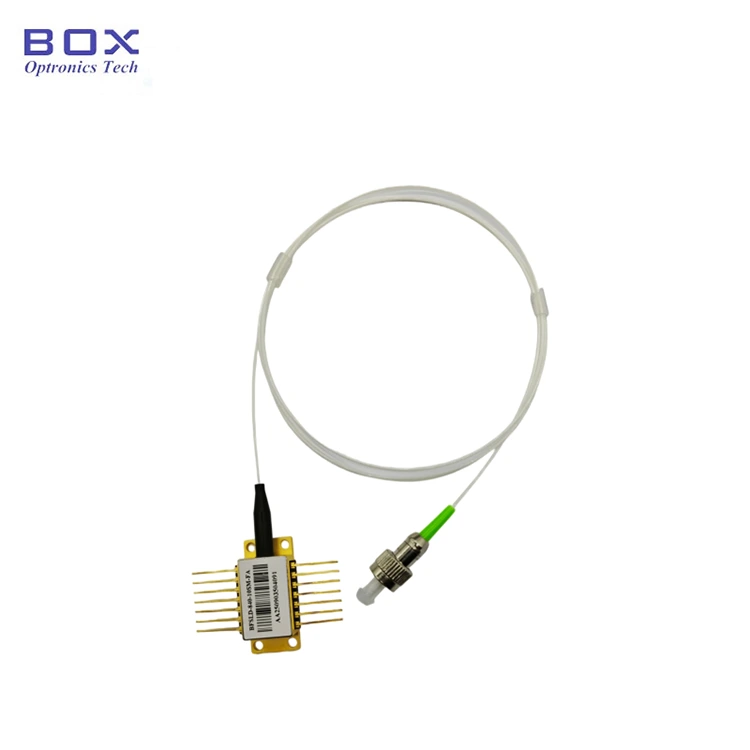

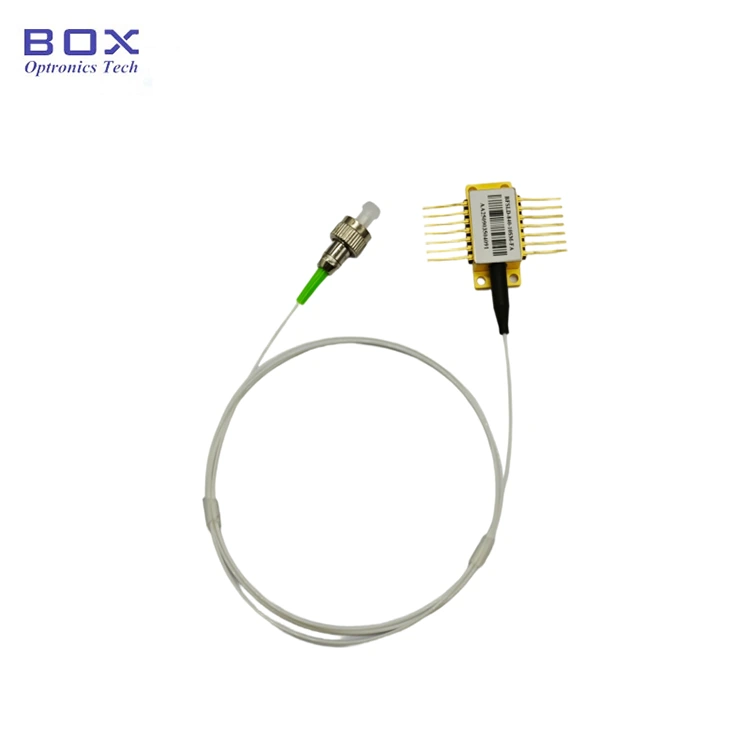

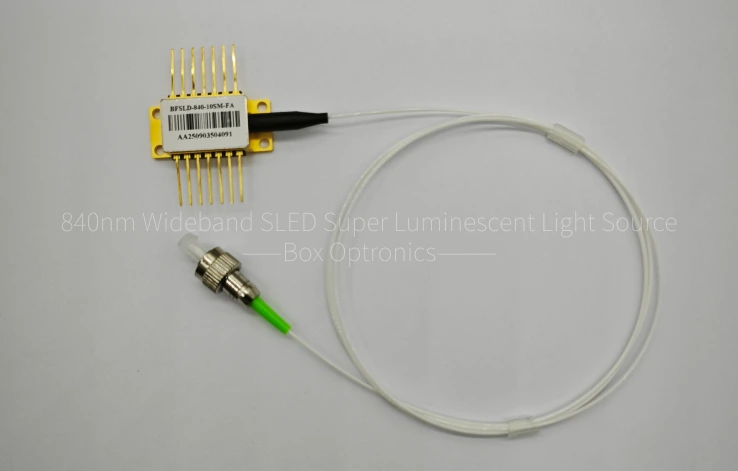

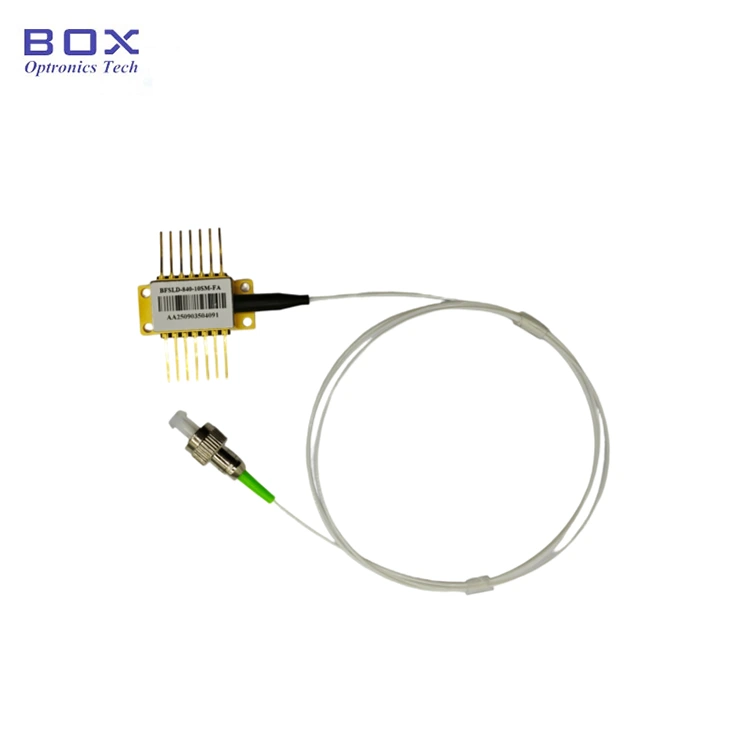

၎င်းသည် 14-pin butterfly package ပါရှိသော 840nm wideband SLED super luminescent diode ဖြစ်သည်။ ၎င်းတွင် 10mW အထွက်ပါဝါအထိ ပါဝင်ပြီး 35nm 3dB လှိုင်းနှုန်းထက် ကျော်ကာ တည်ငြိမ်ပြီး ချောမွေ့သော ရောင်စဉ်အတွက် TEC နှင့် သာမိုစတာ ပေါင်းစပ်ထားသည်။ optical coherence tomography (OCT) အတွက် သင့်လျော်သည်။ ပင်ချောင်းများကို ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် 260°C ထက် မကျော်လွန်ရမည်ဖြစ်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
မှတ်စုများ |
|
လည်ပတ်နေသောလက်ရှိ |
ITH |
- |
180 |
220 |
mA |
CW |
|
အမျှင်ဓာတ်ပါဝါ |
P |
10.0 |
- |
- |
mW |
CW၊ ITH=180mA |
|
3dB လှိုင်းနှုန်း |
Δλ |
30 |
35 |
- |
ကမ္မဿကာ |
CW |
|
အလယ်အလျား |
λC |
820 |
840 |
860 |
ကမ္မဿကာ |
CW |
|
Spectrum modulation |
- |
- |
0.1 |
0.2 |
dB |
- |
|
မျိုးသုဉ်းခြင်း။ |
ER |
- |
16 |
- |
dB |
CW |
|
TEC လက်ရှိ |
အိုင်စီ |
- |
- |
2 |
A |
TC=-45~+70 ℃ |
|
TEC ဗို့အား |
VC |
- |
- |
3.5 |
V |
TC=-45~+70 ℃ |
|
Thermistor ခုခံမှု |
Rth |
9.5 |
10 |
10.5 |
KΩ |
TC = 25 ℃ |
|
Thermistor B ကိန်းသေ |
B |
- |
3950 |
- |
K |
- |
● SM ဖိုက်ဘာ သို့မဟုတ် PM ဖိုက်ဘာ pigtail;
● 10mW အထိ မြင့်မားသော အထွက်ပါဝါ၊
● TEC ပါသော 14-pin BTF ပက်ကေ့ချ်။
● Fiber optic gyroscopes;
● ဓာတ်ခွဲခန်းတွင် ကျယ်ပြန့်သော အလင်းရင်းမြစ်များနှင့် အလင်းဓာတ်စမ်းသပ်မှု။
● Optical coherence tomography (OCT) နှင့် ဆေးဘက်ဆိုင်ရာ ပုံရိပ်ဖော်ကိရိယာ။

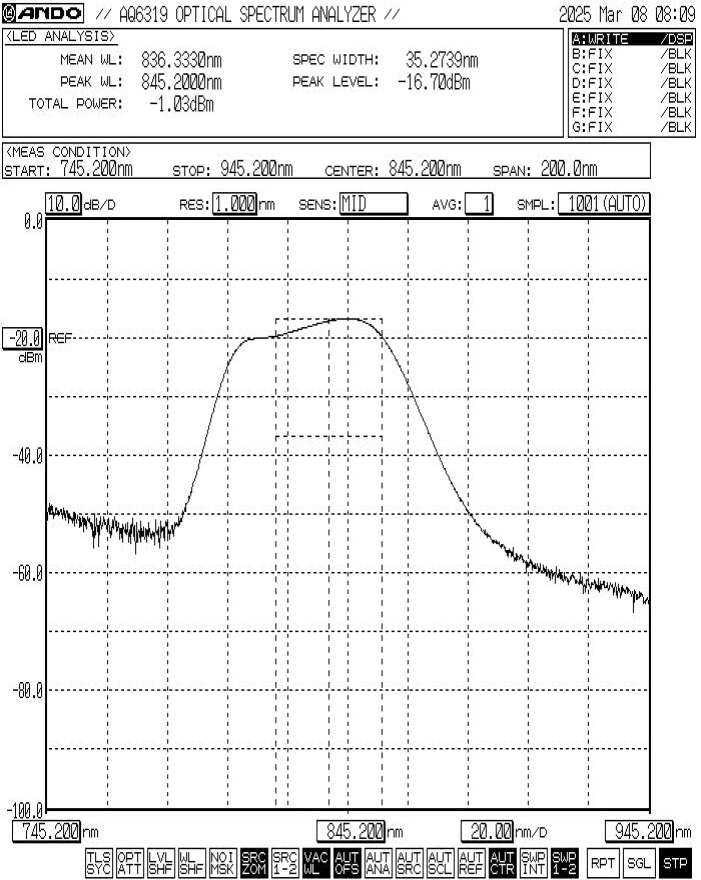

● ပုံမှန်ရောင်စဉ်- -3dB Bandwidth Min.30nm / Typ.35nm

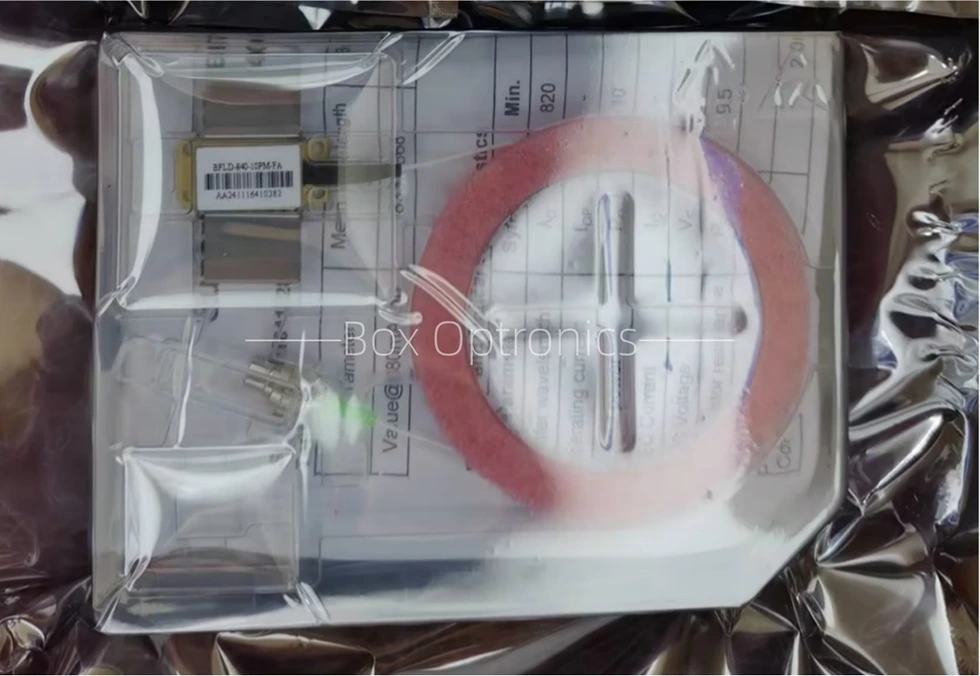

● ထုပ်ပိုးမှုဥပမာ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
840nm 10mW 35nm BW SLD Diode |
1 |
|
2 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
သီးခြားကိရိယာ; built-in driver မရှိပါ။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
-3dB Bandwidth |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
|
BFSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
|
SLDdiode |
840: 840nm |
5:5mW 10:10mW 15:15mW 20:20mW |
3:35nm |
SM: Single မုဒ် PM: Polarization ထိန်းသိမ်းခြင်း။
|
FA- FC/APC SA- SC/APC တခြား |
ဥပမာ- BFSLD-840-103SM-FA
(မှာယူမှုအချက်အလက်- 840nm 10mW 35nm BW SLD Diode၊ လိပ်ပြာအထုပ်၊ ပုံမှန် -3dB လှိုင်းနှုန်း 35nnm၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်ပါ။
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics သည် EXW ကိုအသုံးပြုရန် အကြံပြုပါသည်။ သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင်အကောင့်တစ်ခုမရှိပါက၊ ကျေးဇူးပြု၍ ထုတ်ကုန်များအတွက် ပို့ဆောင်ခကို ကြိုတင်ပေးချေပါ။
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (ပစ္စည်းလက်ကျန်များရှိပါက အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ ထိုသို့ပြုလုပ်ခြင်းကြောင့် မျက်လုံးထိခိုက်မှုဖြစ်စေနိုင်သောကြောင့် ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ပါနှင့်။
● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့်၊ ထုပ်ပိုးမှု၊ သယ်ယူပို့ဆောင်ရေးနှင့် အသုံးပြုမှုအတွင်း တင်းကျပ်သော တည်ငြိမ်မှုကာကွယ်ရေးအစီအမံများကို လိုက်နာရန် လိုအပ်ပါသည်။ ထို့အပြင်၊ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းသည် စက်ပစ္စည်းအား အမြဲတမ်းပျက်စီးစေနိုင်သည် (ဥပမာ၊ သင့်လျော်သော စက်ပစ္စည်းများကို မြေပေါ်ရှိစေရန်နှင့် anti-static လက်ပတ်ကြိုးကို ဝတ်ဆင်ထားခြင်း) ကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်းမှ ကာကွယ်ရန် ကြိုတင်ကာကွယ်မှုများ ပြုလုပ်ရပါမည်။
● သွေးခုန်နှုန်းစီးကြောင်းကြောင့် ပျက်စီးမှုကို ကာကွယ်ရန် ထုတ်ကုန်၏လည်ပတ်ပတ်လမ်းကြောင်း၏ တည်ငြိမ်မှုကို စစ်ဆေးပါ။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ကိရိယာကို ၎င်း၏ ပေါက်ပေါက်မှ ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါ၊ ကိရိယာ၏နောက်ဘက်ရှိ အင်္ကျီလက်ပေါ်ကို ဖိအားသက်ရောက်ခြင်း သို့မဟုတ် ဆွဲမချပါနှင့်။ ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားသော စက်ပစ္စည်းများအတွက်၊ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားစဉ်အတွင်း စက်နှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုလုံးကို တစ်ပြိုင်နက် ရုတ်သိမ်းကြောင်း သေချာပါစေ။
● ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန် 260°C ထက်မကျော်လွန်ရမည်ဖြစ်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အောက်ပါတို့ကို အထူးသတိထားရပါမည်- ဂဟေလုပ်ငန်းစဉ်အတွင်း၊ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာ မြေစိုက်ထားရပါမည်။
● စက်ပစ္စည်းကို အသုံးပြုသည့်အခါ၊ ဒေတာစာရွက်တွင် သတ်မှတ်ထားသော လည်ပတ်မှုဗို့အားနှင့် လက်ရှိအပိုင်းများကို တင်းတင်းကျပ်ကျပ် လိုက်နာပါ။ Ith (Threshold Current), Iop max (Maximum Operating Current), Vop max (Maximum Operating Voltage), နှင့် λc (Center Wavelength) အပါအဝင်——ပေးပို့ချိန်တွင် ပေးထားသည့် စမ်းသပ်အစီရင်ခံစာတွင် အထူးကိုးကားသင့်ပါသည်။ မှတ်ချက်- အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ချက်များထက် ကျော်လွန်လုပ်ဆောင်မှုသည် စက်ပစ္စည်းအား အမြဲတမ်း ပျက်စီးစေနိုင်သည်။
ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထားရှိပါသည်-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင် လွှမ်းမိုးမှုကြောင့် ပျက်စီးခြင်း။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
