1. 1060nm 1064nm SLD Light Source ၏ နိဒါန်း
2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. Standard Accessories များ
6. ဘေးကင်းသော လည်ပတ်မှုလမ်းညွှန်
7. မှာယူမှုအချက်အလက်
8. ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
9. ကိုးကားခြင်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
10. ဦးဆောင်ချိန်
11. လုပ်ဆောင်ချက်မှတ်စုများနှင့် ပြုပြင်ထိန်းသိမ်းမှု
12. အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု

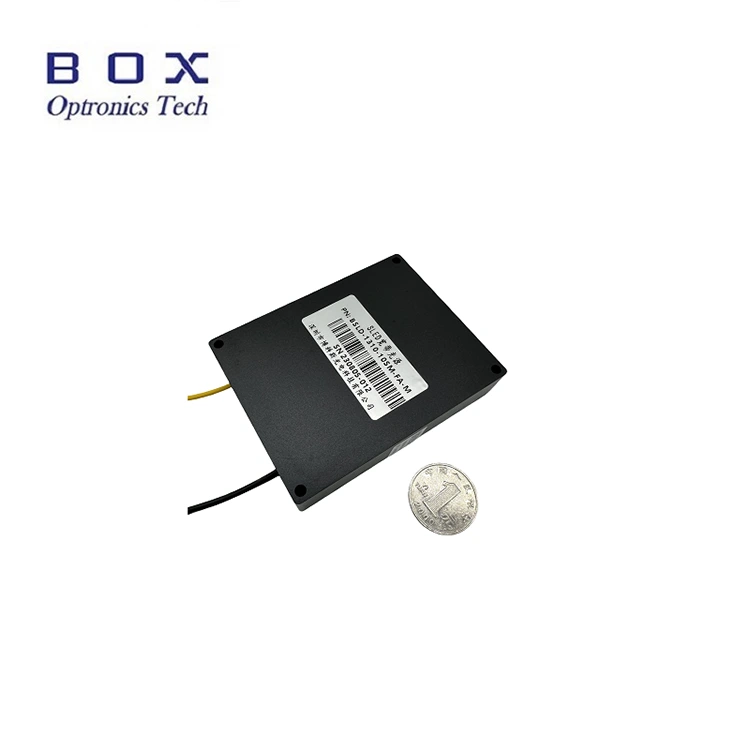

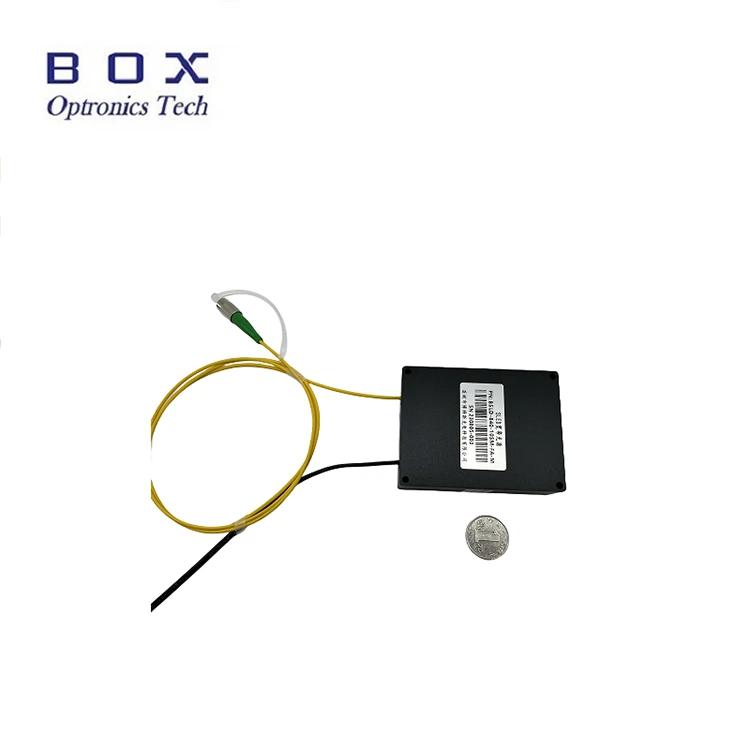

၎င်းသည် 1060nm 1064nm SLD Light Source တစ်ခုဖြစ်ပြီး output power 5mW နှင့် 15mW ရွေးချယ်နိုင်သော၊ 15nm ထက် -3dB bandwidth၊ flat spectrum၊ low ripple နှင့် အလွန်ကောင်းမွန်သော ရေရှည်တည်ငြိမ်မှုတို့ဖြင့် superluminescent diode နည်းပညာကို အသုံးပြုထားသည်။ ၎င်းသည် RS485 ဆက်သွယ်ရေးမျက်နှာပြင်နှင့် စနစ်ပေါင်းစည်းမှုအတွက် စောင့်ကြည့်ရေးဆော့ဖ်ဝဲလ်ဖြင့် ခုံတန်းလျားနှင့် မော်ဂျူလာဖွဲ့စည်းပုံများကို ပံ့ပိုးပေးသည်။ ဖိုက်ဘာအာရုံခံခြင်းနှင့် ဆေးဘက်ဆိုင်ရာပုံရိပ်များအတွက် သင့်လျော်သည်။ ကျေးဇူးပြု၍ အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ အပူချိန်နှင့် စိုထိုင်းဆကို ထိန်းချုပ်ပါ၊ ကောင်းသော အပူများ စိမ့်ထွက်မှု ရှိစေရန်၊ အထွက်လွန်လွန်ကဲမှုနှင့် ညစ်ညမ်းမှုကို ရှောင်ရှားပါ။
|
ကန့်သတ်ချက်များ |
ယူနစ် |
တန်ဖိုး |
မှတ်ချက် |
|
|
လည်ပတ်လှိုင်းအလျား |
ကမ္မဿကာ |
1060 |
±20 |
|
|
အထွက်ပါဝါ |
mW |
> ၅ |
> ၁၅ |
စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ |
|
-3dB Bandwidth |
ကမ္မဿကာ |
> ၁၅ |
> ၁၅ |
|
|
ရေတိုတည်ငြိမ်မှု |
dB |
≤±0.02/15 မိနစ် |
|
|
|
ရေရှည်တည်ငြိမ်မှု |
dB |
≤± 0.05/8 နာရီ |
|
|
|
အလင်းခွဲကိရိယာ |
dB |
- |
ရွေးချယ်ခွင့် |
|
|
ဖိုက်ဘာချိတ်ဆက်ကိရိယာ |
- |
FC/APC |
စိတ်ကြိုက်လုပ်ပါ။ |
|
|
ဖိုက်ဘာအမျိုးအစား |
- |
Hi780 သို့မဟုတ် PM850 |
|
|
|
Demension |
မီလီမီတာ |
195(W)×220(D)×120(H) |
ခုံတန်းလျား |
|
|
Demension |
မီလီမီတာ |
70(W)×90(D)×18(H) |
မော်ဂျူး |
|
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
AC 110~240V |
ခုံတန်းလျား |
|
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
DC 5V/4A |
မော်ဂျူး |
|
|
ဆက်သွယ်ရေးကြားခံ |
- |
DB9 အမျိုးသမီး (RS485) |
မော်ဂျူး |
|
|
လည်ပတ်အပူချိန် |
℃ |
-5 ~ +55 |
|
|
|
သိုလှောင်မှုအပူချိန် |
℃ |
-40 ~ +85 |
|
|
● ရောင်စဉ်တန်းလှိုင်း နည်းပါးခြင်း၊
● Flat spectrum;
● လွယ်ကူသောပေါင်းစပ်မှုအတွက် DB9 အမျိုးသမီး(RS485) ဆက်သွယ်ရေး။
● Optical fiber အာရုံခံခြင်း;
● ဆေးဘက်ဆိုင်ရာပုံရိပ်;
● Fiber-Optic Gyroscope (FOG)။

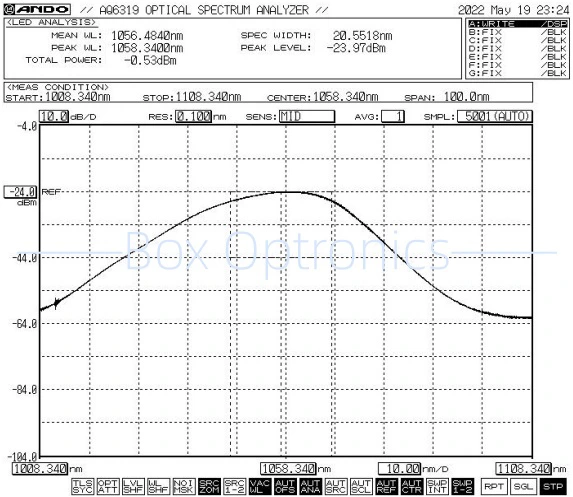

● ပုံမှန်ရောင်စဉ်- -3dB Bandwidth Min.15nm / Typ.20nm

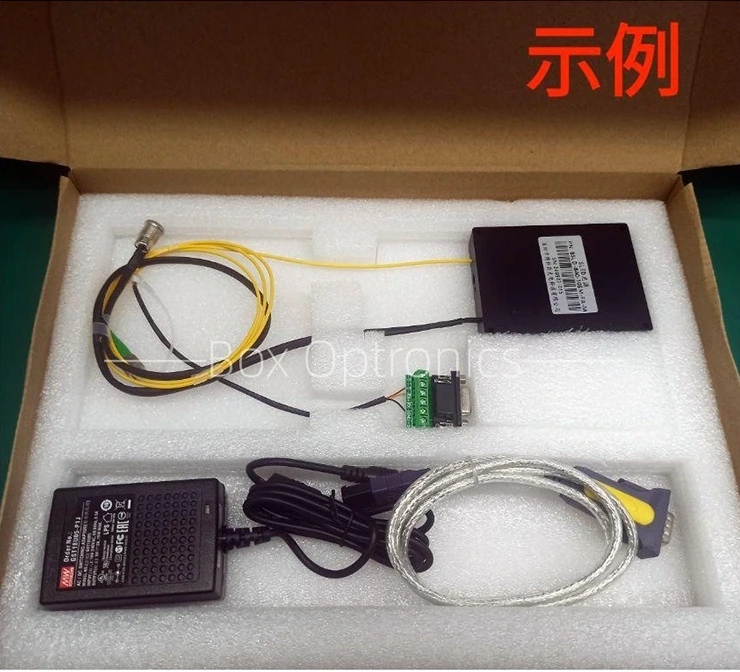

● Standard Accessories များ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
SLED အလင်းရင်းမြစ် (Module Host) |
1 |
|
2 |
USB-RS485 DB9 ဒေတာကြိုး |
1 |
|
3 |
အစိမ်းရောင် Port Cable |
1 |
|
4 |
Power Adapter (ချန်လှပ်ထားနိုင်သည်) |
1 |
|
5 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
အဆင့် ၁။ထုပ်ပိုးခြင်း- တပ်ဆင်ခြင်းမပြုမီ၊ SLED အလင်းရင်းမြစ် မော်ဂျူး၊ USB ဒေတာကေဘယ်၊ အစိမ်းရောင် ပေါက်ကေဘယ်လ်၊ ပါဝါဒက်တာ၊ စမ်းသပ်မှု အစီရင်ခံစာ စသည်ဖြင့် ဆက်စပ်ပစ္စည်းများအားလုံး ပြည့်စုံမှုရှိမရှိ စစ်ဆေးပါ။
အဆင့်၂။ပါဝါထောက်ပံ့မှု- DC switching power supply သို့မဟုတ် ၎င်းတို့၏ ပါဝါထောက်ပံ့မှုလိုအပ်ချက်များနှင့် ကိုက်ညီသော ထိန်းညှိပါဝါထောက်ပံ့မှုသို့ ချိတ်ဆက်ထားသည်။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V) ကိုသာ အသုံးပြုပါ။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ (ဒေသခံဗို့အားစံနှုန်းအရ ပါဝါအဒက်တာကို ပံ့ပိုးပေးပါသည်။)
အဆင့် ၃။အထွက်ဖိုင်ဘာချိတ်ဆက်ခြင်း- ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သို့မဟုတ် အနားကွပ်တွင် ဖုန်မှုန့်ထုပ်ကိုဖွင့်ပါ၊ ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပြီး ဖိုက်ဘာကို ချိတ်ဆက်ပါ သို့မဟုတ် ဖိုက်ဘာကို ညစ်ညမ်းမှုနှင့် ပျက်စီးမှုမရှိကြောင်း အတည်ပြုပြီးနောက် စမ်းသပ်ရန်အတွက် စက်ပစ္စည်း သို့မဟုတ် ပါဝါမီတာသို့ ချိတ်ဆက်ပါ။
Setp4။လက်ခံကွန်ပြူတာသို့ ချိတ်ဆက်ပါ- 1060nm 1064nm SLD Light Source နှင့် ကွန်ပျူတာကို ချိတ်ဆက်ရန် Green Port Cable နှင့် USB-RS485 DB9 Data Cable ကို အသုံးပြုပါ။ USB-RS485 serial port data cable ကိုသိရှိနိုင်စေရန်အတွက် သီးသန့် serial port driver ကို ကွန်ပျူတာမှ ဦးစွာတပ်ဆင်ရမည်ဖြစ်ပြီး၊ သို့မဟုတ်ပါက host computer software နှင့် light source module ကို မှန်ကန်စွာချိတ်ဆက်ပြီး ဆက်သွယ်၍မရပါ။ ယာဉ်မောင်းအတွက် Box Optronics ကိုမေးပါ။

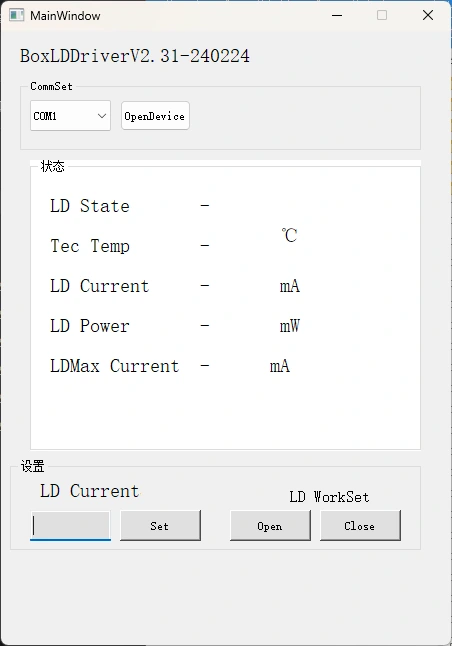

အဆင့်၅။ထိန်းချုပ်ဆော့ဖ်ဝဲလ်- Box Optronics သည် 1060nm 1064nm SLD Light Source ၏ LD လက်ရှိနှင့် LD အပူချိန်ကို ထိန်းချုပ်ရန် အမှတ်စဉ်အမိန့် သို့မဟုတ် PC ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။ မှန်ကန်သော port ကိုရွေးချယ်ပါ၊ လက်ရှိနှင့် အပူချိန်ကို သတ်မှတ်ပြီးနောက် အဖွင့်ခလုတ်ကို နှိပ်ပါ။ (ပျက်စီးခြင်းမှ ကာကွယ်ရန်၊ ကနဦးလည်ပတ်ချိန်တွင် ဒရိုက်ဗိုအား ဖြည်းညှင်းစွာ မြှင့်ပါ။ လျှပ်စီးကြောင်း အပြည့်မထည့်ပါနှင့်။)
အဆင့်၆။အသုံးပြုပြီးနောက်၊ ပိတ်ခလုတ်ကိုနှိပ်ပါ၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ပါ၊ ဖိုင်ဘာချိတ်ဆက်မှုကို ဖြုတ်ပါ။
|
SLD အရင်းအမြစ် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
အတိုင်းအတာ |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD Lightsource |
1060:1060nm |
5:5mW 15:15mW |
SM: Hi1060 PM:PM980 |
FA-FC/APC SA:SC/APC တခြား |
M: မော်ဂျူး B:ခုံတန်း |
ဥပမာ- BSLD-1060-5SM-FA-M
(မှာယူမှုအချက်အလက်- 1060nm 1064nm SLD Light Source၊ 5mW အထွက်ပါဝါ၊ SM Hi1060 ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ မော်ဂျူး ပက်ကေ့ခ်ျ)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်ပါ။
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics သည် EXW ကိုအသုံးပြုရန် အကြံပြုပါသည်။ သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင်အကောင့်တစ်ခုမရှိပါက၊ ကျေးဇူးပြု၍ ထုတ်ကုန်များအတွက် ပို့ဆောင်ခကို ကြိုတင်ပေးချေပါ။
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (ပစ္စည်းလက်ကျန်များရှိပါက အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● ထည့်သွင်းမှုဆုံးရှုံးခြင်း—သို့မဟုတ် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ အဆုံးမျက်နှာများကို လောင်ကျွမ်းသွားစေနိုင်သည့် ဖုန်မှုန့်ညစ်ညမ်းမှုကို ကာကွယ်ရန်အတွက် အဝင်နှင့်အထွက်အဆုံးနှစ်ဖက်စလုံးတွင် ဖိုက်ဘာအင်တာနက်ချိတ်ဆက်ကိရိယာများကို မကြာခဏထည့်သွင်းရန် သို့မဟုတ် ဖယ်ရှားရန် အကြံပြုထားခြင်းမရှိပါ။
● ဖိုက်ဘာအချိတ်အဆက်များကို ပျဉ်းမကပ်ဘဲ သုတ်ခြင်းဖြင့် သန့်ရှင်းပြီး ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာထောက်လှမ်းသည့်ကိရိယာဖြင့် စစ်ဆေးပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် ဖိုင်ဘာများကို အမြဲတမ်း ချိတ်ဆက်/ဖြတ်ပါ။ ဖိုက်ဘာ optic ချိတ်ဆက်ကိရိယာများကို ဖုန်မှုန့်ထုပ်များဖြင့် ဖုံးအုပ်ထားရပါမည်။
● အထွက်ဖိုင်ဘာကို အခြားဖိုင်ဘာနှင့် ချိတ်ဆက်ရန် လိုအပ်ပါက၊ ပေါင်းစည်းထားသော ပေါင်းစည်းကို အသုံးပြုရန် အကြံပြုထားသည်။
● အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် သံချေးတက်ခြင်းတို့ကို ကျေးဇူးပြု၍ သတိထားပါ။ ခြောက်သွေ့သောနေရာတွင်သိမ်းဆည်းပါ။
ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထားရှိပါသည်-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင် လွှမ်းမိုးမှုကြောင့် ပျက်စီးခြင်း။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
