၁။ 1550nm မိတ်ဆက် DFB 100mW စွမ်းအားမြင့်လိပ်ပြာလေဆာ
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

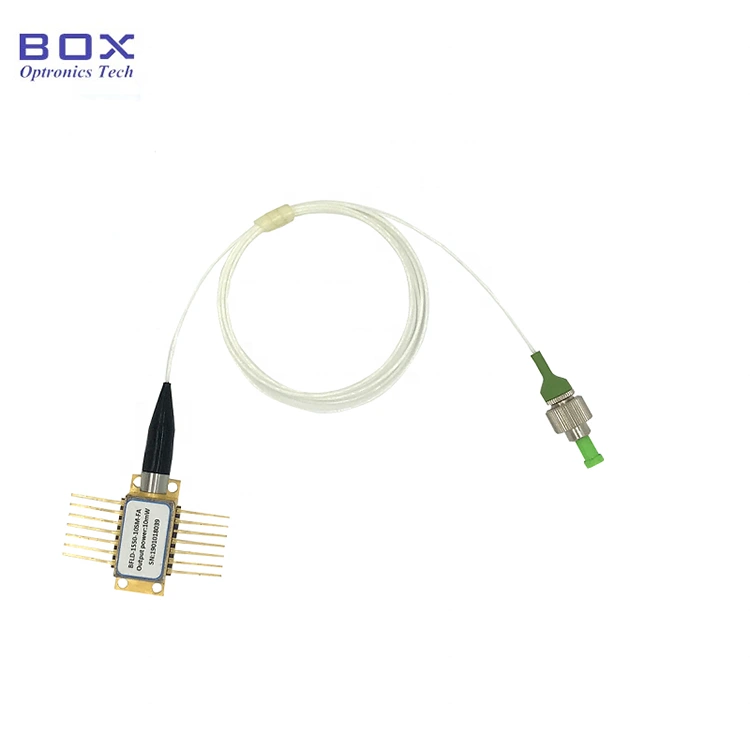

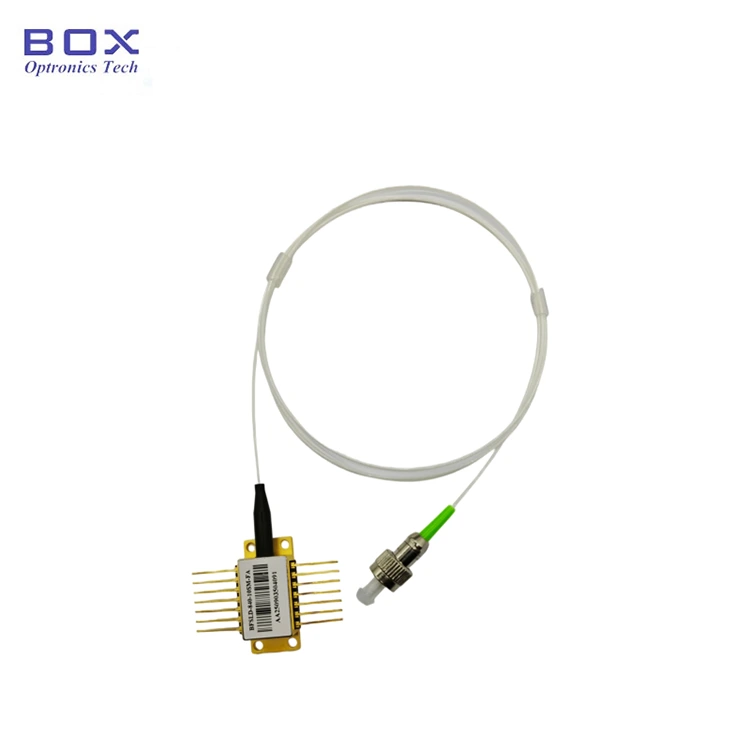

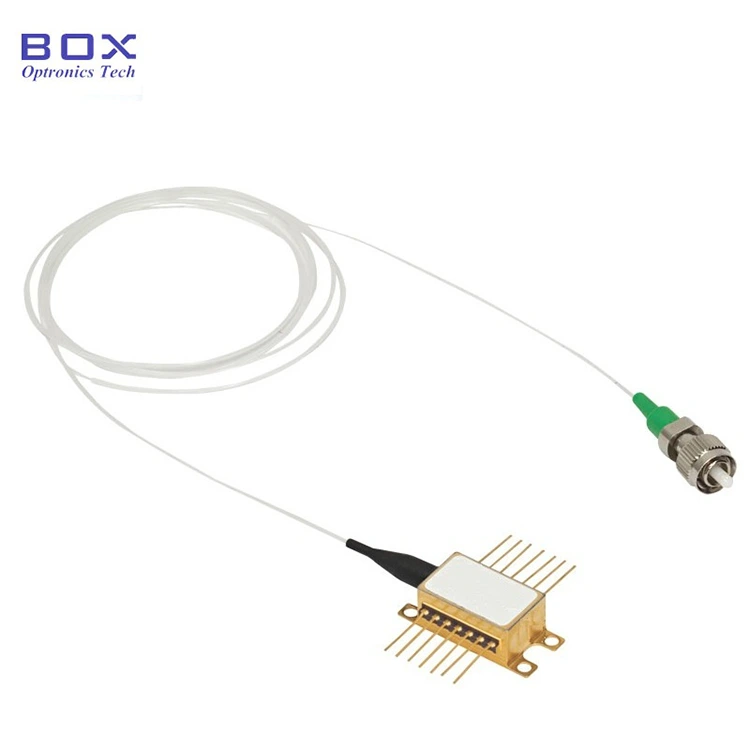

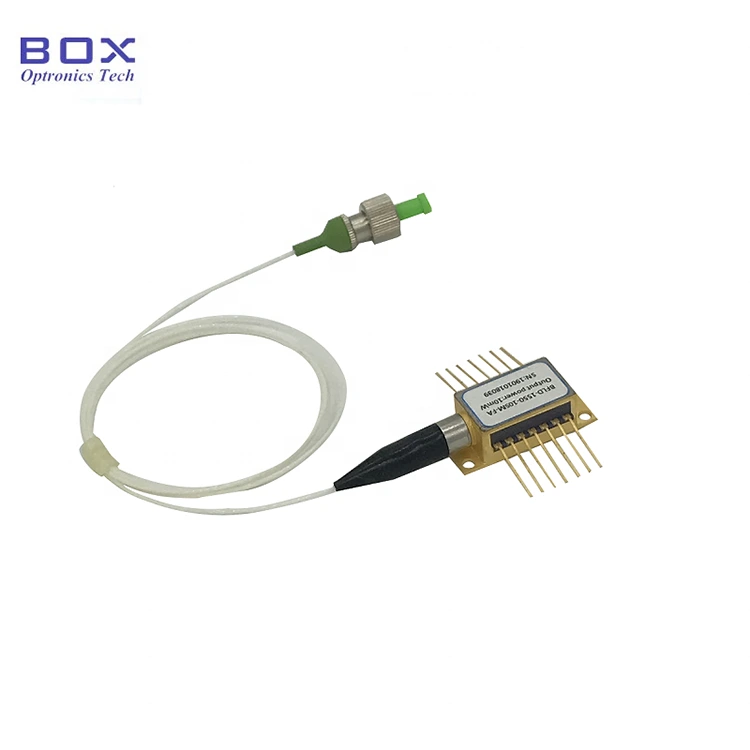

1550nm DFB 100mW High Power Butterfly Laser ကို အခြေခံထားသည်။ MQW (Multi-Quantum Well) DFB ချစ်ပ်ပေါ်တွင်၊ စက်မှုလုပ်ငန်းစံ 14-pin ကိုအသုံးပြုခြင်း၊ လိပ်ပြာအထုပ်၊ ၎င်းသည် TEC (Thermoelectric Cooler)၊ အပူချိန်ထိန်းကိရိယာ၊ နောက်ခံအလင်းစောင့်ကြည့်ရေး PD (Photodiode)။ pins များသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန် 260 ဒီဂရီစင်တီဂရိတ်နှင့် ဂဟေချိန်ထက် မကျော်လွန်ရပါ။ 10 စက္ကန့်ထက်မပိုစေရပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λC |
CW၊ 25 ℃ |
1540 |
1550 |
1560 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
PF |
SM Fiber |
85 |
100 |
- |
mW |
|
PM ဖိုက်ဘာ |
60 |
70 |
- |
|||
|
Threshold လက်ရှိ |
ITH |
25 ℃ |
14 |
20 |
50 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
CW |
- |
250 |
400 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃ |
- |
- |
3.0 |
V |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC လက်ရှိ |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC ဗို့အား |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
● အက်စ်အမ်ဖိုက် သို့မဟုတ် PM ဖိုက်ဘာ pigtail;
● မြင့်သည်။ အထွက်ပါဝါ 100mW အထိ;
● မြင့်မားသော ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး၊
● ၁၄-တံ TEC၊ အပူချိန်ထိန်းကိရိယာနှင့် BTF ပက်ကေ့ဂျ် PD ကို စောင့်ကြည့်ပါ။
● Fiber Optic ဆက်သွယ်ရေး၊
● ဓာတ်ခွဲခန်း optical စမ်းသပ်မှု;
● Fiber Optic အာရုံခံခြင်း။

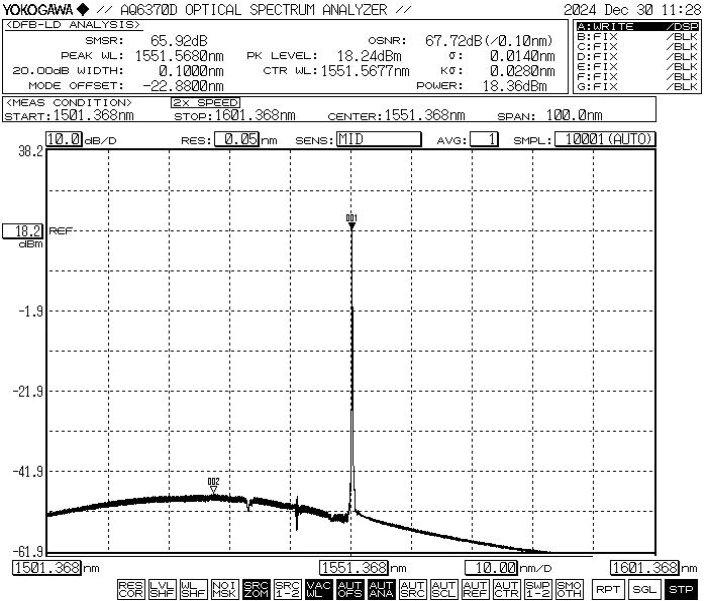

● ပုံမှန်ရောင်စဉ်- 1550nm၊ +/-2 WL သည်းခံနိုင်မှု။

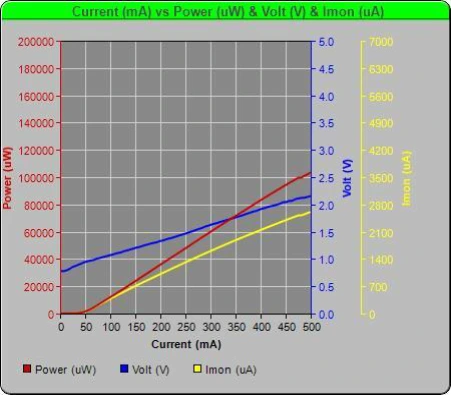

● PIV-1550nm DFB 100mW စွမ်းအားမြင့် လိပ်ပြာလေဆာ

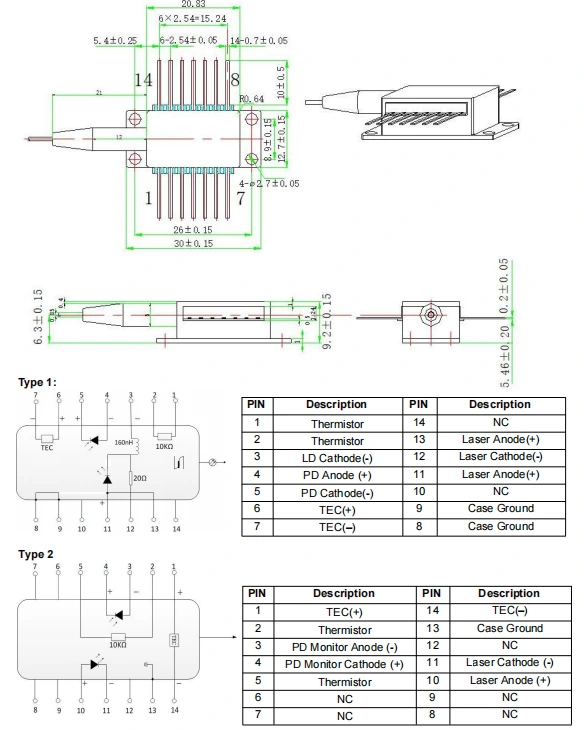

● ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)-1550nm DFB 100mW စွမ်းအားမြင့်လိပ်ပြာလေဆာ
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB လေဆာ diode |
1550: 1550nm |
10: 10mW 20:20mW 40:40mW 80:80mW 1H:100mW |
SM : Single မုဒ် PM : ပိုလာရိုက်ခြင်း ထိန်းသိမ်းခြင်း။ |
FA- FC/APC SA- SC/APC တခြား |
1: အမျိုးအစား 1 2: အမျိုးအစား 2 |
ဥပမာ- BDLD-1550-1HSM-FA2
(မှာယူမှုအချက်အလက်- 1550nm DFB 100mW စွမ်းအားမြင့်လိပ်ပြာလေဆာ၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ စုပ်ပင်နံပါတ်)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့် တင်းတင်းကျပ်ကျပ် လိုက်နာဆောင်ရွက်ပါ။ ထုပ်ပိုးစဉ်အတွင်း anti-static protection အစီအမံများ လိုအပ်ပြီး၊ သယ်ယူပို့ဆောင်ရေး၊ နှင့်အသုံးပြုမှု။ ထို့အပြင် ကြိုတင်ကာကွယ်ရန်လည်း လိုအပ်ပါသည်။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်း ၊ ကိရိယာ (ဥပမာ၊ သင့်လျော်သော ကိရိယာများကို မြေစိုက်ခြင်းနှင့် တည်ငြိမ်မှု ဆန့်ကျင်မှု ၀တ်ဆင်ခြင်းတို့ကို သေချာစေခြင်း။ လက်ပတ်ကြိုး)။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● စက်ကိုအသုံးပြုသည့်အခါ၊ လည်ပတ်မှုဗို့အားနှင့် တင်းကြပ်စွာလိုက်နာပါ။ ဒေတာစာရွက်တွင် သတ်မှတ်ထားသော လက်ရှိအပိုင်းအခြားများ။ Ith အပါအဝင် အဓိက ကန့်သတ်ချက်များ (Threshold Current), Iop max (Maximum Operating Current), Vop max (အမြင့်ဆုံး Operating Voltage) နှင့် λc (Center Wavelength)—ကိုးကားသင့်သည်။ တင်ပို့ချိန်တွင် ပေးထားသည့် စမ်းသပ်အစီရင်ခံစာတွင် အတိအကျဖော်ပြထားသည်။ မှတ်ချက်- လည်ပတ်မှု အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ချက်များထက် ကျော်လွန်ပါက စက်ကို အမြဲတမ်း ပျက်စီးစေနိုင်သည်။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
