1550nm 1W Fiber Coupled Laser

မာတိကာ

1. 1550nm 1W Fiber Coupled Laser ၏ နိဒါန်း

2. ထုတ်ကုန်သတ်မှတ်ချက်များ

3. အင်္ဂါရပ်များ

4. အသုံးချမှုများ

5. ထုတ်ကုန်အသေးစိတ်

6. မှာယူမှုအချက်အလက်

7. ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်

8. ကိုးကားခြင်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ

9. စစ်ဆင်ရေးလမ်းညွှန်

10. လုပ်ဆောင်ချက်မှတ်စုများနှင့် ပြုပြင်ထိန်းသိမ်းမှု

11. အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု

ကုန်ပစ္စည်းမိတ်ဆက်- 1550nm 1W Fiber Coupled Laser

1550nm 1W Fiber Coupled Laser သည် လှိုင်းအလျားတစ်ခုတည်း၊ ပါဝါမြင့်မားသော လေဆာအထွက်ကိုရရှိရန် စွမ်းအားမြင့်မားသော optical module တစ်ခုနှင့်ပေါင်းစပ်ထားသော DFB အစေ့လေဆာကို အသုံးပြုထားသည်။ ၎င်းတွင် လှိုင်းအလျား တိကျမှုနှင့် မြင့်မားသော ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုးတို့ ပါဝင်ပါသည်။ ရွေးချယ်မှုများတွင် single-mode သို့မဟုတ် polarization-maintaining fiber များ ပါဝင်သည်။ ယူနစ်သည် ချိန်ညှိနိုင်သော လက်ရှိ၊ ပါဝါတက်ချိန်တွင် အလင်းထုတ်လွှတ်မှုနှင့် အသုံးပြုရလွယ်ကူသော လုပ်ဆောင်ချက်တို့ဖြင့် မြင့်မားသောအထွက်ပါဝါကို ပေးဆောင်ထားပြီး သုတေသီများက ဓာတ်ခွဲခန်းအသုံးပြုမှုအတွက် စံပြဖြစ်စေပါသည်။

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ- 1550nm 1W Fiber Coupled Laser

ထုတ်ကုန်အင်္ဂါရပ်များ- 1550nm 1W Fiber Coupled Laser

● DFB အမျိုးအနွယ် + ပါဝါမြင့်မားသောအဆင့် ဗိသုကာပညာသည် လိုင်းအနံနှင့် ပါဝါကို ချိန်ညှိခြင်း၊

● ကြာရှည်အဆက်မပြတ်လည်ပတ်မှုအတွက် ထူးခြားသောပါဝါတည်ငြိမ်မှု၊

● ပြောင်းလွယ်ပြင်လွယ်စနစ်ပေါင်းစည်းမှုအတွက် SM နှင့် PM ဖိုက်ဘာရွေးချယ်မှုများ၊

● ဓာတ်ခွဲခန်းနှင့် OEM ပေါင်းစပ်မှုအတွက် Benchtop နှင့် module packages များ၊

● 10%–100% ဆက်တိုက်ပါဝါချိန်ညှိမှု။

ထုတ်ကုန်အသုံးချမှုများ- 1550nm 1W Fiber Coupled Laser

● အဆက်အစပ်ရှိသော optical ဆက်သွယ်မှု စမ်းသပ်ခြင်းနှင့် သုတေသနပြုခြင်း၊

● Nonlinear optics နှင့် supercontinuum မျိုးဆက်၊

● LiDAR transmitter အလင်းရင်းမြစ်;

● ဖိုက်ဘာအသံချဲ့စက် စုပ်ယူခြင်းနှင့် ဝိသေသလက္ခဏာများကို ရရှိခြင်း။

ကုန်ပစ္စည်းအသေးစိတ်- 1550nm 1W Fiber Coupled Laser

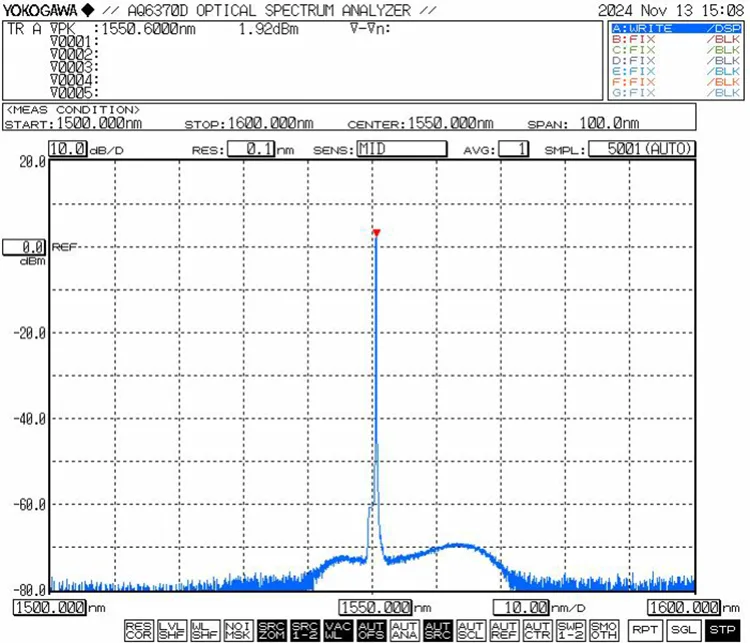

● ပုံမှန်အသွင်အပြင်မျဉ်းကွေး- λ= 1550 nm၊ Linewidth ≤3MHz၊ Pavg= 20W

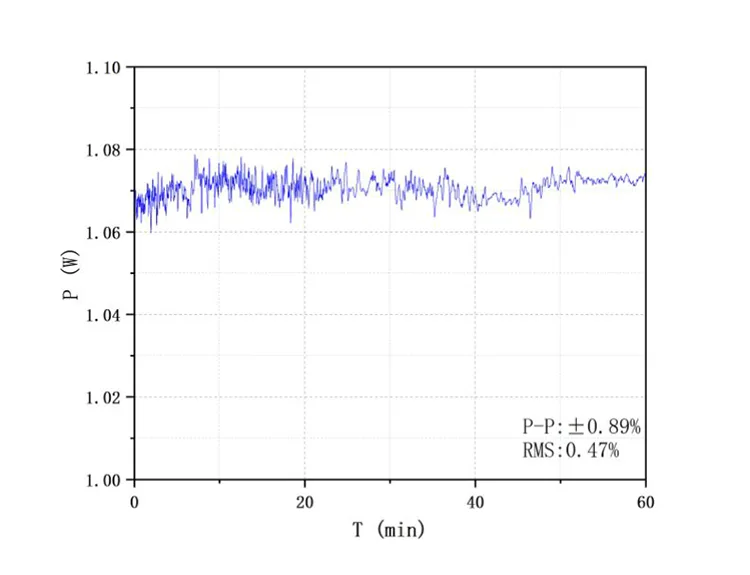

● လေဆာပါဝါနှင့် ပါဝါတည်ငြိမ်မှု (Power Stability Test@1W)

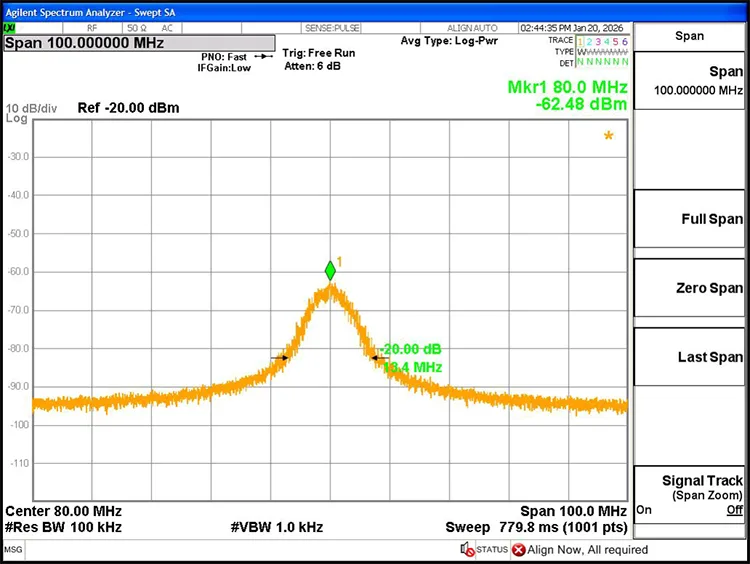

● လေဆာ Linewidth@3dB: 0.67MHz

မှာယူခြင်း အချက်အလက်-1550nm 1W Fiber Coupled Laser

ဥပမာ- HFL-1550-30-PM-M31

(မှာယူမှုအချက်အလက်- 1550nm 1W Fiber Coupled Laser၊ 1W (30dBm) အထွက်ပါဝါ၊ PM1550fiber၊ module package)။

ဒေတာစာရွက်နှင့် Testsheet-1550nm 1W Fiber Coupled Laser

အချက်အလက်စာရွက်

စမ်းသပ်စာရွက်

ကိုးကားခြင်းနှင့် ငွေပေးချေမှုစည်းမျဉ်းများ-1550nm 1W Fiber Coupled Laser

● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ

(၁) EXW

(၂) DAP

(၃) အခြား

● ငွေပေးချေမှုစည်းမျဉ်းများ

PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။

Operation Steps-1550nm 1W Fiber Coupled Laser

အဆင့် ၁။ ထုပ်ပိုးခြင်း- တပ်ဆင်ခြင်းမပြုမီ ဆက်စပ်ပစ္စည်းများအားလုံး ပြီးမြောက်ခြင်းရှိမရှိ စစ်ဆေးပါ။

● Standard Accessories များ

အဆင့်၂။ ပါဝါထောက်ပံ့မှု- ပါဝါပေါက်သည် စံ DC5.5×2.1mm အင်တာဖေ့စ်ကို အသုံးပြုသည်။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V)ကိုသာ အသုံးပြုပါ။ မသင့်လျော်သော ပါဝါအဒပ်ပါများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ ခလုတ်ပါဝါထောက်ပံ့မှုသို့ ချိတ်ဆက်ရန်အတွက် U-shaped connector ပါဝါကြိုးကို ဝယ်ယူချိန်တွင် တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

အဆင့် ၃။ အထွက်ဖိုင်ဘာချိတ်ဆက်ခြင်း- ဖိုက်ဘာချိတ်ဆက်ကိရိယာမှ ဖုန်မှုန့်ထုပ်ကို ဖယ်ရှားပါ၊ ညစ်ညမ်းခြင်း သို့မဟုတ် ပျက်စီးခြင်းရှိမရှိ စစ်ဆေးပါ၊ အခြားဖိုက်ဘာစက်ပစ္စည်းများ သို့မဟုတ် စမ်းသပ်ကိရိယာများသို့ မချိတ်ဆက်မီ သန့်ရှင်းမှုကို သေချာပါစေ။ ပါဝါမြင့်မော်ဒယ်များအတွက်၊ ပေါင်းစပ်ပေါင်းစပ်ခြင်းကို အကြံပြုထားသည်။

Setp4။ လက်ခံကွန်ပြူတာသို့ ချိတ်ဆက်ပါ- မော်ဂျူးကို ကွန်ပျူတာနှင့်ချိတ်ဆက်ရန် ပါဝင်သော USB-RS232 အမှတ်စဉ်ဒေတာကေဘယ်ကို အသုံးပြုပါ။ ဆက်သွယ်ရေးကိုဖွင့်ရန်အတွက် သီးသန့်အမှတ်စဉ်ဒရိုက်ဗာကို ထည့်သွင်းပါ။ ယာဉ်မောင်းမပါဘဲ၊ လက်ခံဆော့ဖ်ဝဲသည် မော်ဂျူးသို့ ချိတ်ဆက်၍မရပါ။

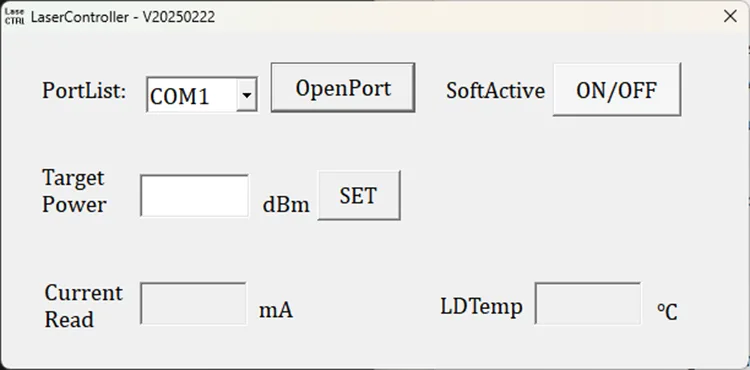

အဆင့် ၅။ ထိန်းချုပ်ဆော့ဖ်ဝဲ- လက်ခံဆော့ဖ်ဝဲသည် အထွက်ပါဝါကို ချိန်ညှိခြင်းနှင့် "SoftActive" ခလုတ်မှတစ်ဆင့် လေဆာအထွက်ကို ထိန်းချုပ်နိုင်သည် (အောက်ပါ မျက်နှာပြင်ပုံကြမ်းကို ကြည့်ပါ)။ ဆော့ဖ်ဝဲလ်သည် သတ်မှတ် စုပ်စက် လက်ရှိ၊ အထွက်ပါဝါနှင့် အပူချိန် စောင့်ကြည့်မှု အခြေအနေကို ပြသသည်။

အဆင့်၆။ အသုံးပြုပြီးနောက်၊ ပိတ်ခလုတ်ကိုနှိပ်ပါ၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ပါ၊ ဖိုင်ဘာချိတ်ဆက်မှုကို ဖြုတ်ပါ။

Operation Notes and Maintenance-1550nm 1W Fiber Coupled Laser

● ဖုန်မှုန့်များစုပုံခြင်းနှင့် မျက်နှာအဆုံးပိုင်းပျက်စီးခြင်းမှ ကာကွယ်ရန် မကြာခဏ ပလပ်ပေါက်/ဖြုတ်ခြင်းများကို ရှောင်ကြဉ်ပါ။

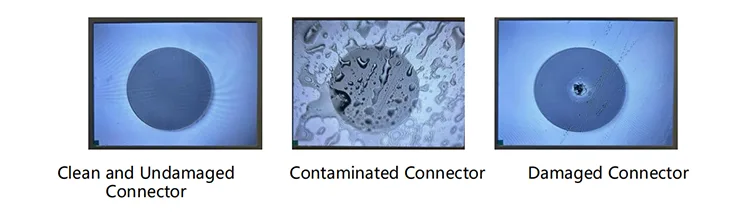

● ဖိုက်ဘာအချိတ်အဆက်များကို ပျဉ်းမကပ်ဘဲ သုတ်ခြင်းဖြင့် သန့်ရှင်းပြီး ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာကိရိယာဖြင့် စစ်ဆေးပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် ဖိုင်ဘာများကို အမြဲချိတ်ဆက်/ဖြတ်ပါ။ ဖုန်ထုပ်များဖြင့် အသုံးမပြုသော ချိတ်ဆက်ကိရိယာများကို ထုပ်ပါ။

● အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် သံချေးတက်ခြင်းတို့ကို ကျေးဇူးပြု၍ သတိထားပါ။ ခြောက်သွေ့သောနေရာတွင်သိမ်းဆည်းပါ။

● ရေရှည်အသုံးပြုသည့်အခါ အပူခံကန်ပေါ်တွင် ထားပေးပါ။

အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု- 1550nm 1W ဖိုက်ဘာလေဆာတွဲလျက်

● အာမခံကာလ-

ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။

● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-

အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ထားရှိသည်-

(၁) သဘာဝအကြောင်းတရားများ (ဥပမာ၊ လျှပ်စီးကြောင်း၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင်ဆိုင်ရာ လွှမ်းမိုးမှုများကြောင့် ပျက်စီးခြင်း။

(2) အသုံးပြုသူ၏ မလျော်ကန်သောလုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်များ။

(၃) လူ့အမှားကြောင့် ဖြစ်ပေါ်လာသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးမှုများ။

(4) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။

(5) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲထားသော သို့မဟုတ် မပြည့်စုံပါ။

(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးခြင်း သို့မဟုတ် ဆုံးရှုံးမှု။
