၁။ 1651nm မိတ်ဆက် DFB Fiber Coupled Laser Diode
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

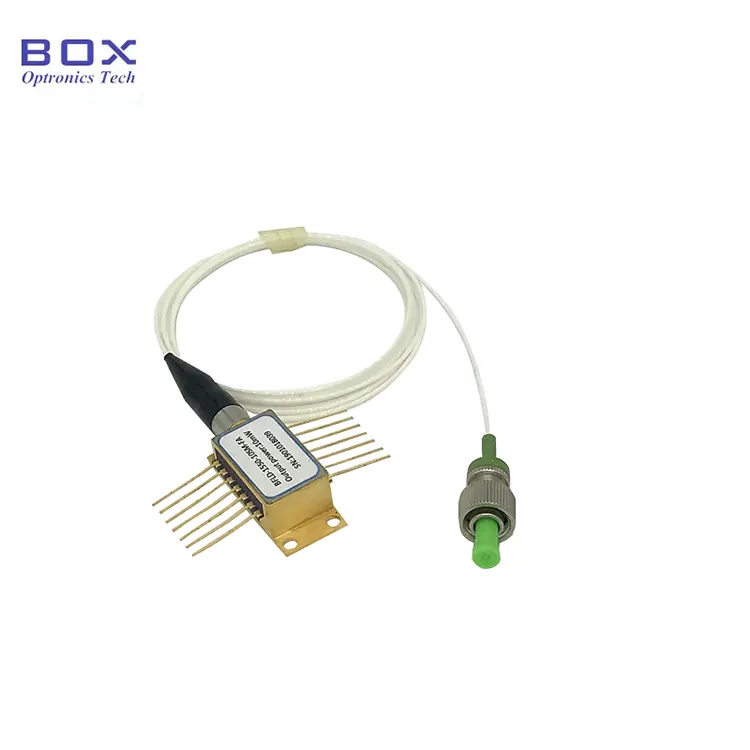

၎င်းသည် 1651nm DFB fiber-coupled laser diode တစ်ခုဖြစ်သည်။ multi-quantum well DFB ချစ်ပ်နှင့် 14-pin လိပ်ပြာအထုပ်။ ၎င်းသည် TEC ပေါင်းစပ်ထားသည်။ အပူချိန်ထိန်းချုပ်ခြင်းနှင့် အပူချိန်ထိန်းကိရိယာ၊ single-mode/ polarization-maintaining ကို ပံ့ပိုးပေးသည်။ ဖိုင်ဘာအထွက်အား၊ ပုံမှန်အထွက်ပါဝါ 10mW နှင့် ဗဟိုလှိုင်းအလျား 1651nm ဖိုက်ဘာဆက်သွယ်ရေး၊ ဖိုက်ဘာအာရုံခံကိရိယာ၊ အလင်းပြန်ကိရိယာများအတွက် သင့်လျော်သည်၊ နှင့် သီးခြား အလင်းရင်းမြစ်စနစ်များ ၊ ၎င်းသည် လည်ပတ်ရန် လွယ်ကူပြီး အလွန်ယုံကြည်စိတ်ချရသည်။ ကျေးဇူးပြု၍ drive current၊ ဗို့အားနှင့် ဂဟေအပူချိန်ကို တင်းကြပ်စွာ ထိန်းချုပ်ပါ။ ESD အကာအကွယ်ကို ပေး၍ အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ချက်များထက် ကျော်လွန်ခြင်းကို ရှောင်ကြဉ်ပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λC |
CW၊ 25 ℃ |
1650 |
1651 |
1652 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
PF |
— |
10 |
— |
— |
mW |
|
Threshold လက်ရှိ |
ITH |
25 ℃ |
— |
8 |
15 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
CW |
— |
— |
90 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optical isolation |
ISO |
25 ℃ |
35 |
— |
— |
dB |
|
ရောင်စဉ်တန်း အကျယ် (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
Polarization မျိုးသုဉ်းခြင်း။ အချိုး |
ER |
PM ဖိုက်တင် |
18 |
— |
— |
dB |
|
လှိုင်းအလျား အပူချိန် ကိန်းဂဏန်း |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
Current ကို စောင့်ကြည့်ပါ။ |
IMON |
VRM=5V |
50 |
— |
1500 |
µA |
|
MPD Dark current |
အမှတ်သညာ |
VRM=5V |
— |
— |
50 |
µA |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
● ထောက်ခံပါတယ်။ SMF-28e သို့မဟုတ် PMF-1550 ဖိုက်ဘာအချိတ်အဆက်၊ FC/APC ချိတ်ဆက်ကိရိယာ၊
● ၁၄-တံ လိပ်ပြာအထုပ်;
● တပ်ဆင်ပြီး အပူချိန်ထိန်းကိရိယာနှင့် TEC;
● ကျယ်တယ်။ လည်ပတ်အပူချိန်အကွာအဝေး။
● ဖိုက်ဘာ ဆက်သွယ်ရေး;
● Optical တူရိယာ;
● CH4 မီသိန်းဓာတ်ငွေ့ခွဲခြမ်းစိတ်ဖြာချက်
● Fiber Optic အာရုံခံခြင်း။
● ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)-1651nm DFB ဖိုက်ဘာ Laser Diode တွဲလျက်

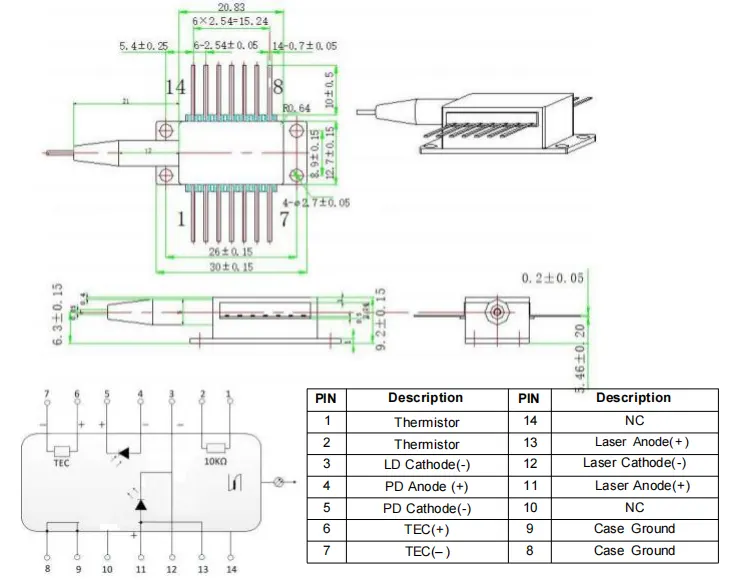

>>> 1 pin-out ကိုရိုက်ပါ။

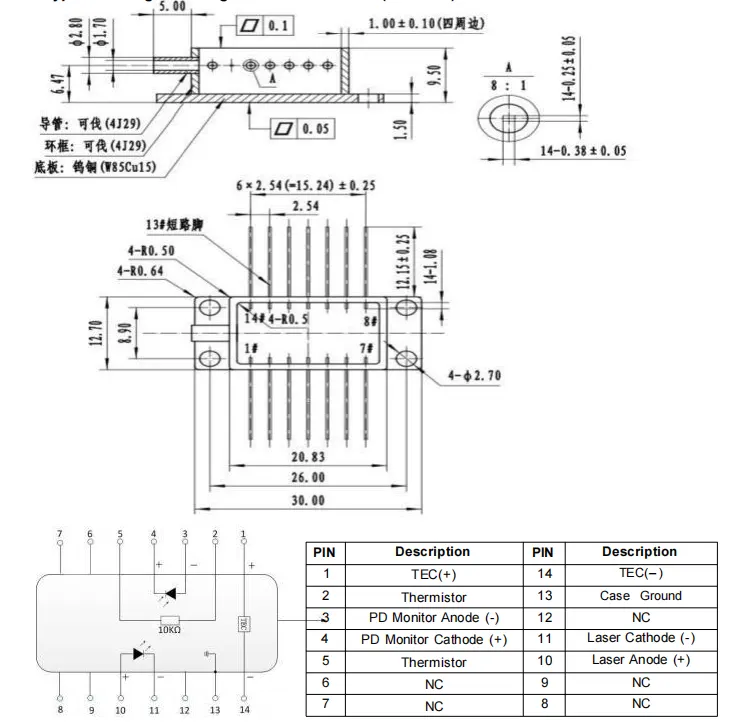

>>> Type2 pin-out

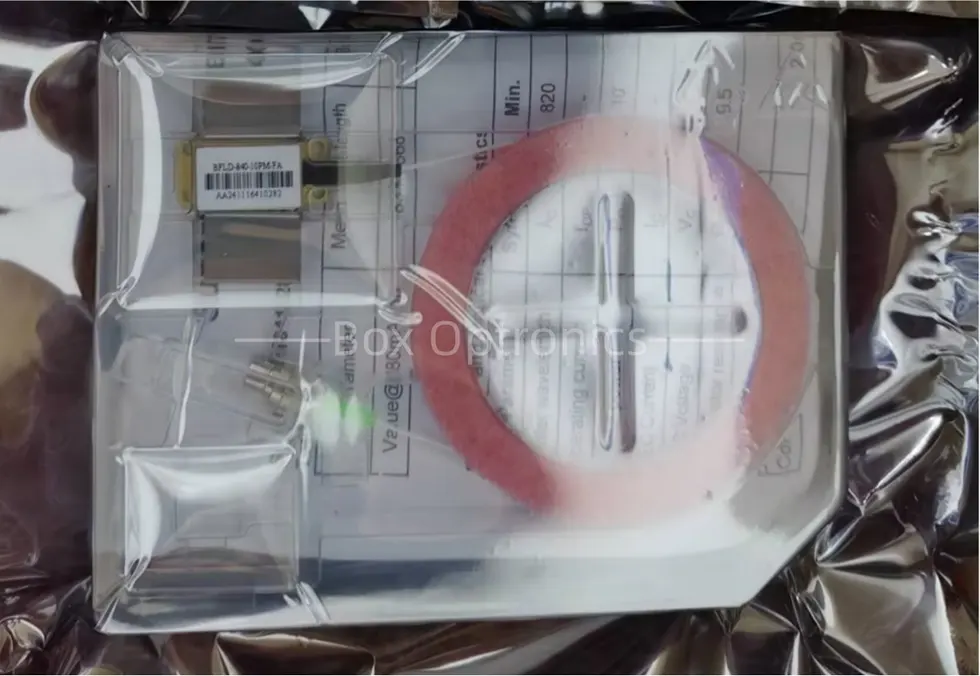

● ထုပ်ပိုးမှုဥပမာ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
1651nm DFB Fiber Coupled Laser Diode |
1 |
|
2 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
* သီးခြားစက်ပစ္စည်း; built-in driver မရှိပါ။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB လေဆာ diode |
1651:1651nm 1653:1653.7nm 1392:1392nm 760:760nm 1683:1683nm တခြား |
10:10mW တခြား |
SM: Single မုဒ် PM: Polarization ထိန်းသိမ်းခြင်း။
|
FA- FC/APC SA- SC/APC တခြား |
NULL: ရိုက်ပါ။ ၁ 2: အမျိုးအစား 2 |
ဥပမာ- BDLD-1651-10SM-FA2
(မှာယူမှုအချက်အလက်- 1651nm DFB Fiber Coupled Laser Diode၊ 14-pin လိပ်ပြာ အထုပ်၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ type2 pin-out)။
1. ကိုးကားခြင်းနှင့် ငွေပေးချေမှု စည်းမျဉ်းများ-1651nm DFB Fiber Coupled Laser Diode
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့် တင်းတင်းကျပ်ကျပ် လိုက်နာဆောင်ရွက်ပါ။ ထုပ်ပိုးစဉ်အတွင်း anti-static protection အစီအမံများ လိုအပ်ပြီး၊ သယ်ယူပို့ဆောင်ရေး၊ နှင့်အသုံးပြုမှု။ ထို့အပြင် ကြိုတင်ကာကွယ်ရန်လည်း လိုအပ်ပါသည်။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်း ၊ ကိရိယာ (ဥပမာ၊ သင့်လျော်သော ကိရိယာများကို မြေစိုက်ခြင်းနှင့် တည်ငြိမ်မှု ဆန့်ကျင်မှု ၀တ်ဆင်ခြင်းတို့ကို သေချာစေခြင်း။ လက်ပတ်ကြိုး)။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် မနေရပါ။ 260°C ထက်ကျော်လွန်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အထူး ဂဟေလုပ်ငန်းစဉ်အတွင်း အောက်ပါတို့ကို အာရုံစိုက်ရမည်။ စက်ပစ္စည်းသည် ပါဝါမရှိသော အခြေအနေတွင် ရှိနေရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာ မြေစိုက်ထားရပါမည်။
● အစိတ်အပိုင်းအားလုံးကို ပါဝါမဖွင့်မီ၊ ပထမဦးစွာ အအေးပေးစက်ကို စတင်အသုံးပြုပါ။ ထို့နောက် Chip အပူလွန်ကဲမှုကို တားဆီးရန်နှင့် တိုးမြှင့်ပါဝါတက်သည့် အဆင့်များကို ဆက်လက်လုပ်ဆောင်ပါ။ overload။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
