၁။ 1532nm မိတ်ဆက် DFB BTF Laser Diode
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ

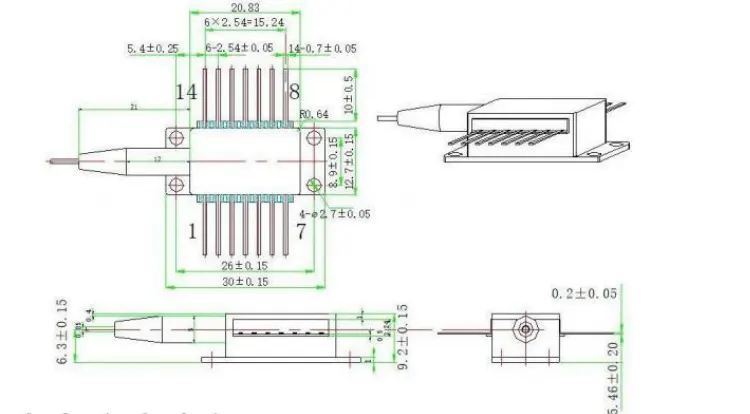

၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု
ဗဟိုလှိုင်းအလျားပါရှိသော 1532nm DFB BTF Laser Diode 1532.68nm (ITU CH56)၊ optical output power 10mW။ Built-in TEC နှင့် thermistor တည်ငြိမ်သောလုပ်ဆောင်ချက်ကိုဖွင့်ပါ။ လည်ပတ်နေစဉ်အတွင်း မှန်ကန်စွာချိတ်ဆက်ပါ။ pin-out အဓိပ္ပါယ်၊ သတ်မှတ်ချိန်အတွင်း မောင်းနှင်နေသော လက်ရှိနှင့် အပူချိန်ကို ထိန်းချုပ်ပါ။ အကွာအဝေး၊ ESD ပျက်စီးခြင်းနှင့် ဗို့အားလွန်ခြင်း လုပ်ဆောင်ချက်ကို ရှောင်ကြဉ်ပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λ |
ITU Grid |
CH56: 1532.68 |
ကမ္မဿကာ |
||
|
Optical output ပါဝါ |
PF |
— |
6 |
— |
20 |
mW |
|
Threshold လက်ရှိ |
ITH |
25 ℃ |
— |
— |
20 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
— |
— |
— |
120 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃ |
— |
— |
2.5 |
V |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
SMSR |
— |
30 |
— |
— |
dB |
|
Optical ပြန်အရှုံး |
ORL |
— |
40 |
— |
— |
dB |
|
Optical isolation |
ISO |
25 ℃ |
30 |
— |
— |
dB |
|
Polarization မျိုးသုဉ်းခြင်း။ အချိုး |
ER |
PM ဖိုက်တင် |
18 |
— |
— |
dB |
|
MPD Dark current |
အမှတ်သညာ |
IOP=0mA၊ VRM=5V |
— |
— |
0.2 |
uA |
|
MPD Current နှင့် ပတ်သက်ပါသည်။ output ပါဝါ |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
TEC ဗို့အား |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
Bandwidth |
BW |
— |
— |
2.5 |
— |
Ghz |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
|
Carrier-to-Noise အချိုး |
CNR |
— |
55 |
— |
— |
dB |
|
Composite လုိ့အော်ဒါ |
CSO များ |
— |
— |
— |
-55 |
dBm |
|
Composite သုံးဆ ရိုက်တယ်။ |
— |
— |
— |
— |
-64 |
dBc |
● လိပ်ပြာ အထုပ်၊ တပ်ဆင်ထားသော TEC;
● ကျယ်ပြန့်သောအပူချိန် ယုံကြည်စိတ်ချရမှု;
● မြင့်သည်။ ယုံကြည်စိတ်ချရမှု၊ လျင်မြန်စွာတုံ့ပြန်မှု၊ ကောင်းမွန်သောတည်ငြိမ်မှု။
● C2H2 Acetylene ဓာတ်ငွေ့ အာရုံခံမှု;
● Optical Fiber ဆက်သွယ်ရေးနှင့် မိုက်ခရိုဝေ့ဖိုနစ် ဂီယာ၊
● လေဆာအကွာအဝေးရှာဖွေသူများ။
● ပုံမှန်ရောင်စဉ်- 1532.68nm၊ +/-0.5nm လှိုင်းအလျားသည်းခံမှု။

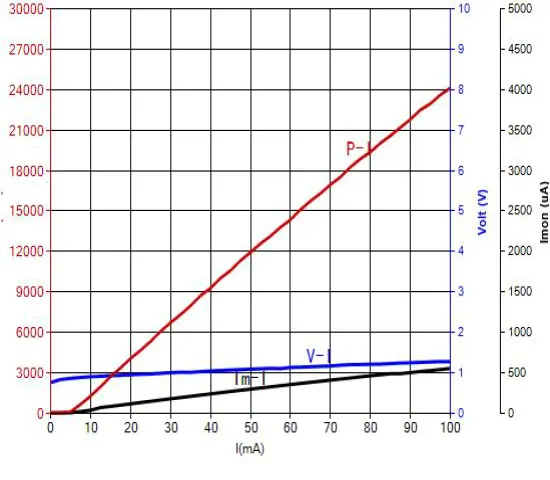

● PIV-1532nm 10mW DFB BTF လေဆာ Diode
● FAQ-1532nm DFB BTF လေဆာ Diode
(၁) BTF package ဆိုတာဘာလဲ။
--BTF (Butterfly) ပက်ကေ့ချ်သည် စံ 14-pin လိပ်ပြာအထုပ်၊ optoelectronics တွင် ပင်မစက်မှုလုပ်ငန်းအဆင့် ထုပ်ပိုးမှုအများဆုံးပုံစံ စက်မှုလုပ်ငန်း။ ဤအထုပ်သည် လေဆာချစ်ပ်၊ TEC အပူချိန်ထိန်းချုပ်မှု၊ အပူချိန်ထိန်းကိရိယာ၊ နှင့် photodiode၊ အလွန်ကောင်းမွန်သော hermeticity နှင့် အပူပေးစွမ်းသည်။ စီမံခန့်ခွဲမှုစွမ်းဆောင်ရည်။ စံနှုန်းနှင့် ကွာခြားမှု မရှိပေ။ လိပ်ပြာထုပ်ပိုးမှု;"BTF" ကို ထုတ်ကုန်တွင် "Butterfly" အတွက် အတိုကောက်အဖြစ် အသုံးများသည်။ အမည်ပေးခြင်း။
(၂) ဤထုတ်ကုန်သည် မည်သည့် drive မုဒ်များကို ပံ့ပိုးပေးသနည်း။
--1532nm DFB BTF Laser Diode သည် စဉ်ဆက်မပြတ်လှိုင်း (CW) ကို ပံ့ပိုးသည် စစ်ဆင်ရေး။ ဆူညံသံနည်းသော စဉ်ဆက်မပြတ် လက်ရှိရင်းမြစ်ကို အကြံပြုထားသည် (အဆင့်သတ်မှတ်ချက် လက်ရှိ ခန့်မှန်းခြေအားဖြင့် 5-20mA၊ လည်ပတ်နေသော လက်ရှိ 50-90mA)၊ TEC တစ်ခုတို့နှင့်အတူ အပူချိန်တည်ငြိမ်မှုအတွက် ထိန်းချုပ်ကိရိယာ (ပုံမှန်အားဖြင့် 25 ℃) တွင် သတ်မှတ်ထားသည်။
(၃) နမူနာစမ်းသပ်မှု ရှိပါသလား။
--နမူနာစမ်းသပ်ခြင်းနှင့် ထုထည်အသေးစား အစမ်းထုတ်လုပ်ခြင်းကို ပံ့ပိုးထားပါသည်။ အစုလိုက်ဝယ်ယူမှုအတွက်၊ ကျွန်ုပ်တို့သည် ထုထည်စျေးနှုန်းနှင့် အဆင့်ဆင့်ကိုးကားချက်များကို ပေးဆောင်ပါသည်။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB လေဆာ diode |
CH56:1532.68nm အခြား |
10:10mW တခြား |
SM: Single မုဒ် PM: Polarization ထိန်းသိမ်းခြင်း။
|
FA- FC/APC SA- SC/APC တခြား |
NULL: ရိုက်ပါ။ ၁ 2: အမျိုးအစား 2 |
ဥပမာ- BDLD-CH56-10SM-FA
(မှာယူမှုအချက်အလက်- 1532nm DFB BTF Laser Diode၊ 10mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ type1 pin-out)။
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ လုပ်ပါ။ ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ဘဲ၊ ထိုသို့ပြုလုပ်ခြင်းသည် မျက်လုံးဒဏ်ရာကို ဖြစ်စေနိုင်သောကြောင့် ဖြစ်သည်။
● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့် တင်းတင်းကျပ်ကျပ် လိုက်နာဆောင်ရွက်ပါ။ ထုပ်ပိုးစဉ်အတွင်း anti-static protection အစီအမံများ လိုအပ်ပြီး၊ သယ်ယူပို့ဆောင်ရေး၊ နှင့်အသုံးပြုမှု။ ထို့အပြင် ကြိုတင်ကာကွယ်ရန်လည်း လိုအပ်ပါသည်။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်း ၊ ကိရိယာ (ဥပမာ၊ သင့်လျော်သော ကိရိယာများကို မြေစိုက်ခြင်းနှင့် တည်ငြိမ်မှု ဆန့်ကျင်မှု ၀တ်ဆင်ခြင်းတို့ကို သေချာစေခြင်း။ လက်ပတ်ကြိုး)။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● အစိတ်အပိုင်းအားလုံးကို ပါဝါမဖွင့်မီ၊ ပထမဦးစွာ အအေးပေးစက်ကို စတင်အသုံးပြုပါ။ ထို့နောက် Chip အပူလွန်ကဲမှုကို တားဆီးရန်နှင့် တိုးမြှင့်ပါဝါတက်သည့် အဆင့်များကို ဆက်လက်လုပ်ဆောင်ပါ။ overload။
● ဓာတ်အားသွင်းခြင်း လုပ်ငန်းစဉ်အတွင်း မြင့်မားသောလျှပ်စီးကြောင်းကို တိုက်ရိုက်မထိပါနှင့် ၎င်းသည် chip ကိုထိခိုက်စေသည်။ ယင်းအစား၊ စက်ကို လက်ရှိအဆင့်တွင် ပါဝါဖွင့်ပါ။ Chip ၏ တံခါးပေါက်နှင့် နီးကပ်ပြီး သေးငယ်သော လျှပ်စီးကြောင်းကို တဖြည်းဖြည်း တိုးမြှင့်ပါ။ လိုချင်တဲ့အဆင့်ရောက်တဲ့အထိ တိုးပေးပါ။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
