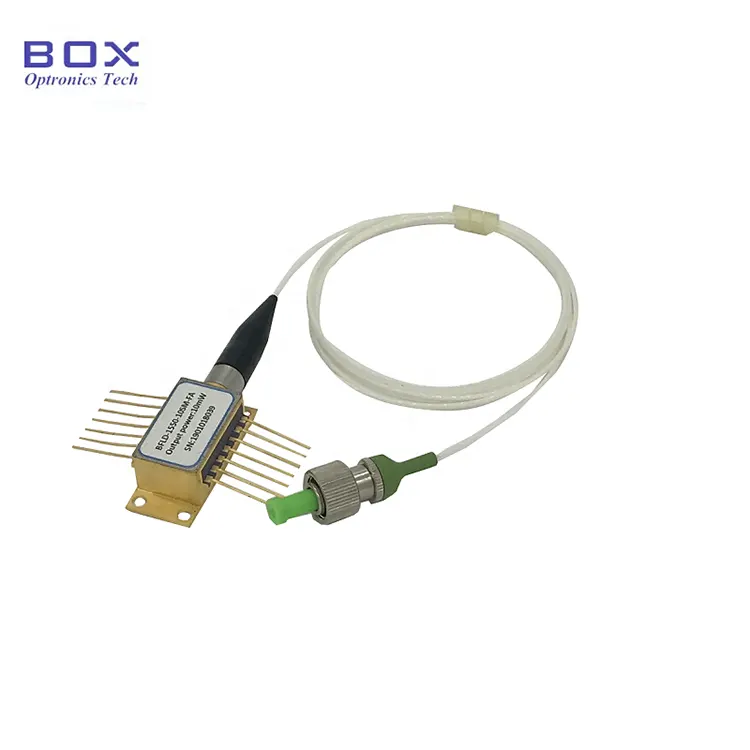

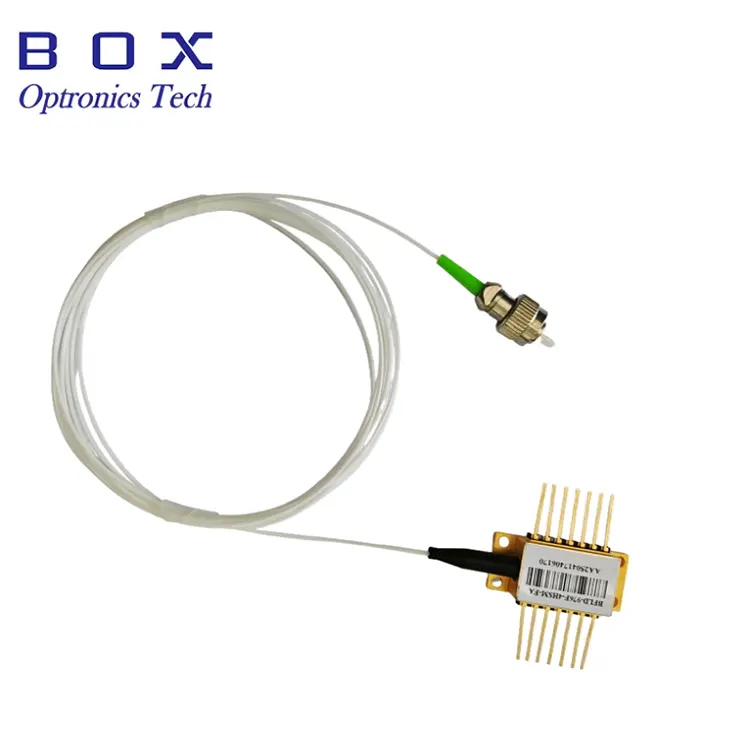

1625nm 10mW DFB လိပ်ပြာလေဆာ diode နှင့်အတူ multi-quantum well DFB ဖွဲ့စည်းပုံနှင့် 14-pin လိပ်ပြာအထုပ်။ ပေါင်းစပ်ထားသည်။ TEC နှင့် thermistor၊ SMF-28e single-mode သို့မဟုတ် polarization-maintaining ကို ပံ့ပိုးသည် ဖိုင်ဘာအထွက်၊ ဗဟိုလှိုင်းအလျား 1625nm နှင့် ပုံမှန်အထွက်ပါဝါရှိသည်။ 10mW ၎င်းတွင် မြင့်မားသော SMSR နှင့် အလွန်ကောင်းမွန်သော ရောင်စဉ်တန်းစွမ်းဆောင်ရည်ပါရှိသည်။ ကျေးဇူးပြု၍ ထိန်းချုပ်ပါ။ drive current, voltage, and fusion temperature, ESD နှင့် temperature ကို ပေးသည်။ ကာကွယ်မှု၊ နှင့် ပကတိအမြင့်ဆုံး အဆင့်သတ်မှတ်ချက်များထက် မကျော်လွန်စေရပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λC |
CW၊ 25 ℃ |
1622 |
1625 |
1628 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
PF |
— |
6 |
10 |
— |
mW |
|
Threshold လက်ရှိ |
ITH |
25 ℃ |
— |
8 |
15 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
CW |
— |
— |
90 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
ဘေးထွက်မုဒ်ကို ဖိနှိပ်ခြင်း။ အချိုး |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optical isolation |
ISO |
25 ℃ |
35 |
— |
— |
dB |
|
ရောင်စဉ်တန်း အကျယ် (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
ကမ္မဿကာ |
|
Polarization မျိုးသုဉ်းခြင်း။ အချိုး |
ER |
PM ဖိုက်တင် |
18 |
— |
— |
dB |
|
လှိုင်းအလျား အပူချိန် ကိန်းဂဏန်း |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
Current ကို စောင့်ကြည့်ပါ။ |
IMON |
VRM=5V |
50 |
— |
1500 |
µA |
|
MPD Dark current |
အမှတ်သညာ |
VRM=5V |
— |
— |
50 |
µA |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
● Multi-Quantum Well (MQW) Distributed Feedback(DFB) လေဆာများ၊
● အမျှင်ဓာတ် အမျိုးအစားသည် SMF-28e သို့မဟုတ် PM ဖိုက်ဘာ ဖြစ်နိုင်သည်။
● တည်ငြိမ်သည်။ 10mW အထွက်၊ မြင့်မားသော SMSR နှင့် ကောင်းမွန်သော optical isolation;
● ကျယ်ပြန့်သောအပူချိန် အပိုင်းအခြား: -20 ~ +70 ℃။
● ဖိုက်ဘာ ဆက်သွယ်ရေး၊
● ဖိုက်ဘာအာရုံခံကိရိယာ;
● Ethylene (C2H4) ဓာတ်ငွေ့ အာရုံခံခြင်း။
● ပုံမှန်ရောင်စဉ်- 1625nm၊ +/-3nm WL သည်းခံနိုင်မှု။

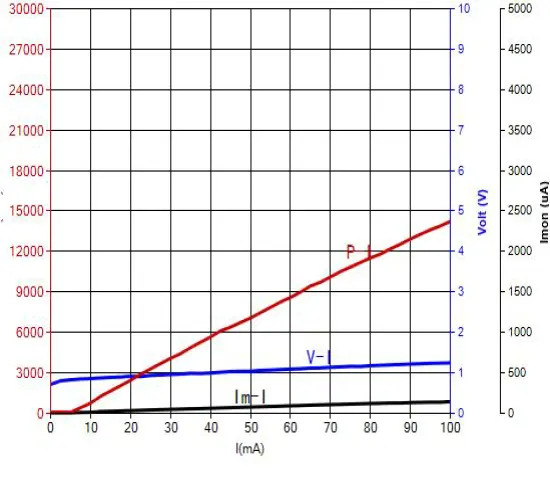

● PIV-1625nm 10mW DFB BTF လေဆာ Diode
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB လေဆာ diode |
1625:1625nm 1392:1392nm 760:760nm 1683:1683nm တခြား |
10:10mW တခြား |
SM: Single မုဒ် PM: Polarization ထိန်းသိမ်းခြင်း။
|
FA- FC/APC SA- SC/APC တခြား |
NULL: ရိုက်ပါ။ ၁ 2: အမျိုးအစား 2 |
ဥပမာ- BDLD-1625-10SM-FA
(မှာယူမှုအချက်အလက်- 1625nm DFB BTF Laser Diode၊ 10mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ type1 pin-out)။
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ လုပ်ပါ။ ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ဘဲ၊ ထိုသို့ပြုလုပ်ခြင်းသည် မျက်လုံးဒဏ်ရာကို ဖြစ်စေနိုင်သောကြောင့် ဖြစ်သည်။
● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့် တင်းတင်းကျပ်ကျပ် လိုက်နာဆောင်ရွက်ပါ။ ထုပ်ပိုးမှု၊ သယ်ယူပို့ဆောင်ရေးကာလအတွင်း လိုအပ်သည့် တည်ငြိမ်မှုကာကွယ်ရေးအစီအမံများ၊ နှင့်အသုံးပြုမှု။ ထို့အပြင် ဓာတ်အားမရရှိစေရန် ကြိုတင်ကာကွယ်မှုများ ပြုလုပ်ထားရန် လိုအပ်ပါသည်။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းကြောင့် စက်ပစ္စည်းအား ထာဝရပျက်စီးဆုံးရှုံးမှု ဖြစ်စေနိုင်သည် (ဥပမာ၊ သင့်လျော်သော စက်ပစ္စည်းများကို မြေစိုက်သေချာစေရန်နှင့် တည်ငြိမ်မှုဆန့်ကျင်သော လက်ပတ်ကြိုးကို ၀တ်ဆင်ပါ။
● ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် မနေရပါ။ 260°C ထက်ကျော်လွန်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အထူး ဂဟေလုပ်ငန်းစဉ်အတွင်း အောက်ပါတို့ကို အာရုံစိုက်ရမည်။ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာရှိရပါမည်။ မြေပြင်။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
