1580nm DFB SM PM Laser Diode တွင် 1580nm အလယ်ဗဟိုလှိုင်းအလျား (±1nm tolerance) နှင့် ပုံမှန် 40dB ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုးနှင့်အတူ ပရီမီယံ MQW DFB ချစ်ပ်တစ်ခုပါရှိသည်။ low threshold current ၊ low power သုံးစွဲမှုနှင့် မြင့်မားသောယုံကြည်စိတ်ချရမှုတို့ဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် အပူချိန်ထိန်းကိရိယာ၊ TEC နှင့် စဉ်ဆက်မပြတ်တည်ငြိမ်သောစွမ်းဆောင်ရည်အတွက် စောင့်ကြည့်ရေးဒိုင်အိုဒနှင့် အပြည့်အဝပေါင်းစပ်ထားသည်။ ဓာတ်ငွေ့ရှာဖွေခြင်း၊ passive စက်စမ်းသပ်ခြင်းနှင့် fiber optic အာရုံခံခြင်းအက်ပ်များအတွက် ပြီးပြည့်စုံစွာ သင့်လျော်ပါသည်။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λ |
CW၊ 25 ℃ |
1579 |
1580 |
1581 |
ကမ္မဿကာ |
|
Optical output ပါဝါ |
PF |
- |
- |
10 |
- |
mW |
|
Threshold လက်ရှိ |
ITH |
25 ℃ |
- |
8 |
15 |
mA |
|
လည်ပတ်နေသောလက်ရှိ |
IOP |
CW |
- |
- |
90 |
mA |
|
လည်ပတ်ဗို့အား |
VOP |
25 ℃ |
- |
1.1 |
2.0 |
V |
|
ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး |
SMSR |
- |
35 |
40 |
- |
dB |
|
Optical isolation |
ISO |
25 ℃ |
35 |
- |
- |
dB |
|
ရောင်စဉ်တန်းအကျယ် |
Δλ |
- |
- |
- |
10 |
Mhz |
|
Polarization မျိုးသုဉ်းခြင်းအချိုး |
ER |
PM ဖိုက်တင် |
18 |
- |
- |
dB |
|
လှိုင်းအလျား အပူချိန် ကိန်းဂဏန်း |
Δλ/ΔT |
- |
- |
0.08 |
0.12 |
nm/℃ |
|
Current ကို စောင့်ကြည့်ပါ။ |
IMON |
VRM=5V |
50 |
- |
1500 |
uA |
|
MPD Dark current |
အမှတ်သညာ |
VRM=5V |
- |
- |
50 |
uA |
|
Thermistor ခုခံမှု |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-တန်ဖိုး |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
● Multi-Quantum Well (MQW) Distributed Feedback (DFB) လေဆာများ၊
● မြင့်မားသောတည်ငြိမ်မှုရှိသော 14-pin လိပ်ပြာအထုပ်။
● ပေါင်းစပ် အပူချိန်ထိန်းကိရိယာ၊ TEC နှင့် photodiode စောင့်ကြည့်၊
● Low threshold current နှင့် low power အသုံးပြုမှု၊
● ဖိုက်ဘာအမျိုးအစားသည် SMF-28e သို့မဟုတ် PM ဖိုက်ဘာဖြစ်နိုင်သည်။
● Optical fiber အာရုံခံကိရိယာ;
● စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းအတွက် အလင်းအရင်းအမြစ်၊
● ဓာတ်ငွေ့ထောက်လှမ်းမှုစနစ်များ၊
● Passive optical device ကို စမ်းသပ်ခြင်း၊
● Optical Fiber ဆက်သွယ်ရေး။

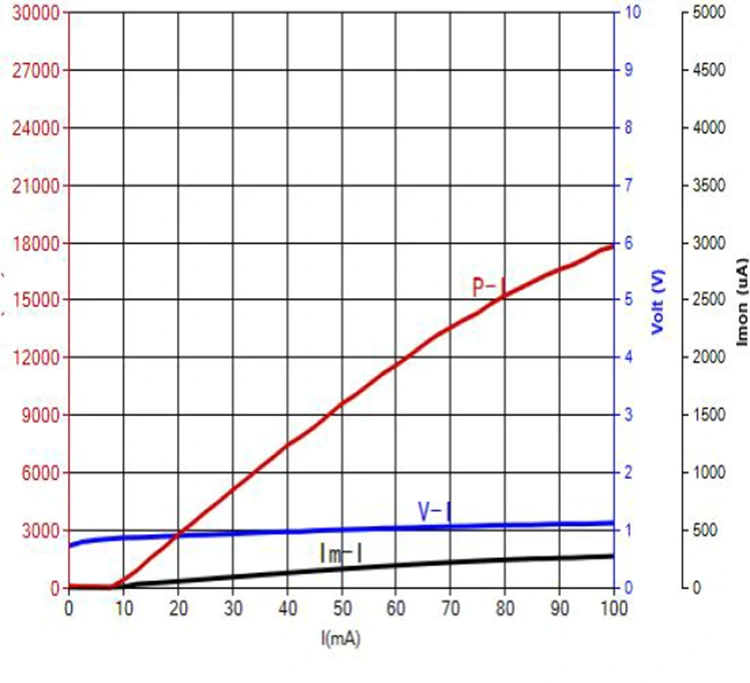

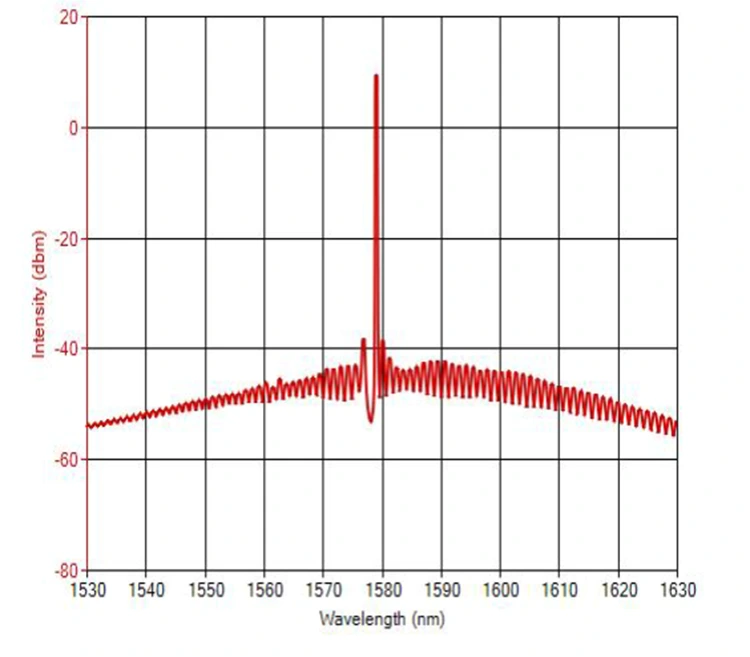

● ရိုးရိုးရောင်စဉ်နှင့် PIV- 1580nm 10mW၊ +/-1nm WL သည်းခံနိုင်မှု။
● ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် ပင်အထွက် အဓိပ္ပါယ် (ယူနစ်:mm)-1580nm DFB SM PM လေဆာဒိုင်အိုဒ

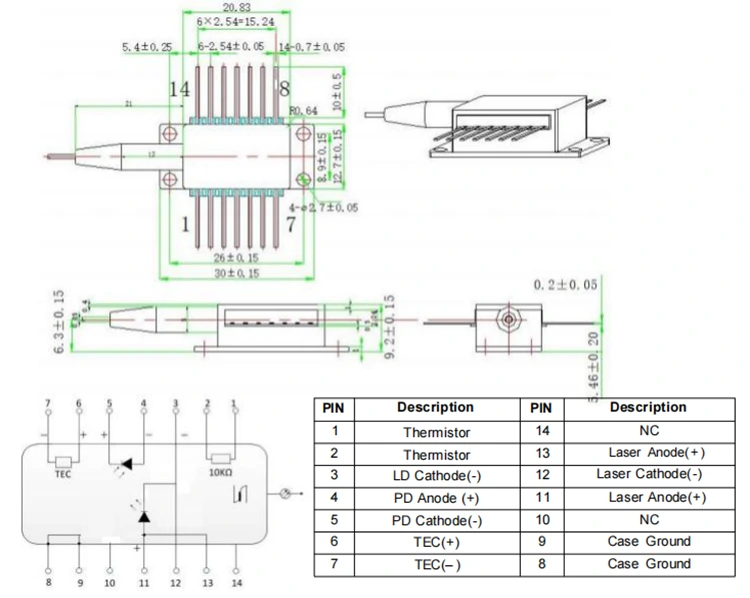

>>> 1 pin-out ကိုရိုက်ပါ။

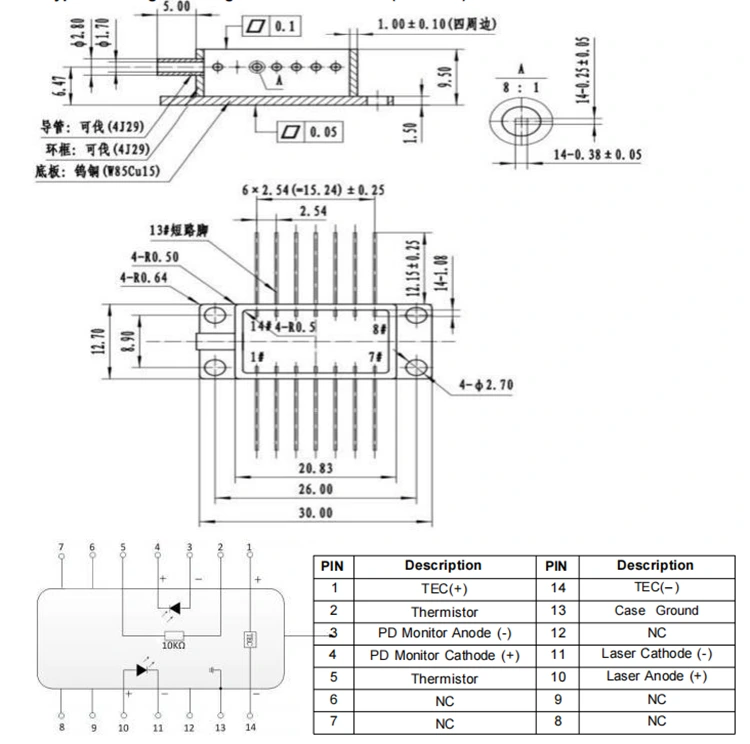

>>> Type2 pin-out
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
ပင်နံပါတ်ထွက် |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB လေဆာ diode |
1580:1580nm 1512:1512nm 760:760nm 1683:1683nm တခြား |
10:10mW တခြား |
SM: Single မုဒ် PM: Polarization ထိန်းသိမ်းခြင်း။
|
FA- FC/APC SA- SC/APC တခြား |
NULL: အမျိုးအစား 1 2: အမျိုးအစား 2 |
ဥပမာ- BDLD-1580-10SM-FA2
(မှာယူမှုအချက်အလက်- 1580nm DFB Laser diode၊ 14-pin လိပ်ပြာအထုပ်၊ 10mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ၊ type2 pin-out)။
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics EXW ကိုအသုံးပြုရန် အကြံပြုပါသည်။ သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ထုတ်ကုန်များအတွက် ပို့ဆောင်ခကို ကြိုတင်ပေးချေပါ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှု- အလုပ်ချိန် ၁၀ ရက်။ (ပစ္စည်းလက်ကျန်များရှိပါက အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာထောက်ပံ့ပို့ဆောင်ရေး: 3-5 အလုပ်လုပ်ရက်။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ကိရိယာကို ၎င်း၏ ပေါက်ပေါက်မှ ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါ၊ ကိရိယာ၏နောက်ဘက်ရှိ အင်္ကျီလက်ပေါ်ကို ဖိအားသက်ရောက်ခြင်း သို့မဟုတ် ဆွဲမချပါနှင့်။ ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားသော စက်ပစ္စည်းများအတွက်၊ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားစဉ်အတွင်း စက်နှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုလုံးကို တစ်ပြိုင်နက် ရုတ်သိမ်းကြောင်း သေချာပါစေ။
● ပင်ချောင်းများကို ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် 260°C ထက်မကျော်လွန်ရမည်ဖြစ်ပြီး ဂဟေဆက်ချိန်သည် 10 စက္ကန့်ထက် မကျော်လွန်ရပါ။ အောက်ပါတို့ကို အထူးသတိထားရပါမည်- ဂဟေလုပ်ငန်းစဉ်အတွင်း၊ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာ မြေစိုက်ထားရပါမည်။
● စက်ပစ္စည်းကို ပါဝါမဖွင့်မီ၊ ပထမဦးစွာ အအေးပေးစက်ကို စဖွင့်ပါ၊ ထို့နောက် ချစ်ပ်အပူလွန်ကဲခြင်း သို့မဟုတ် ဝန်ပိုမရအောင် သေးငယ်သော ပါဝါကို ဖြည်းဖြည်းချင်း အသုံးပြုပါ။
● အာမခံကာလ-
ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ထားရှိသည်-
(၁) သဘာဝအကြောင်းတရားများ (ဥပမာ၊ လျှပ်စီးကြောင်း၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင်ဆိုင်ရာ လွှမ်းမိုးမှုများကြောင့် ပျက်စီးခြင်း။
(2) အသုံးပြုသူ၏ မလျော်ကန်သောလုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်များ။
(၃) လူ့အမှားကြောင့် ဖြစ်ပေါ်လာသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးမှုများ။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(5) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲထားသော သို့မဟုတ် မပြည့်စုံပါ။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးခြင်း သို့မဟုတ် ဆုံးရှုံးမှု။
