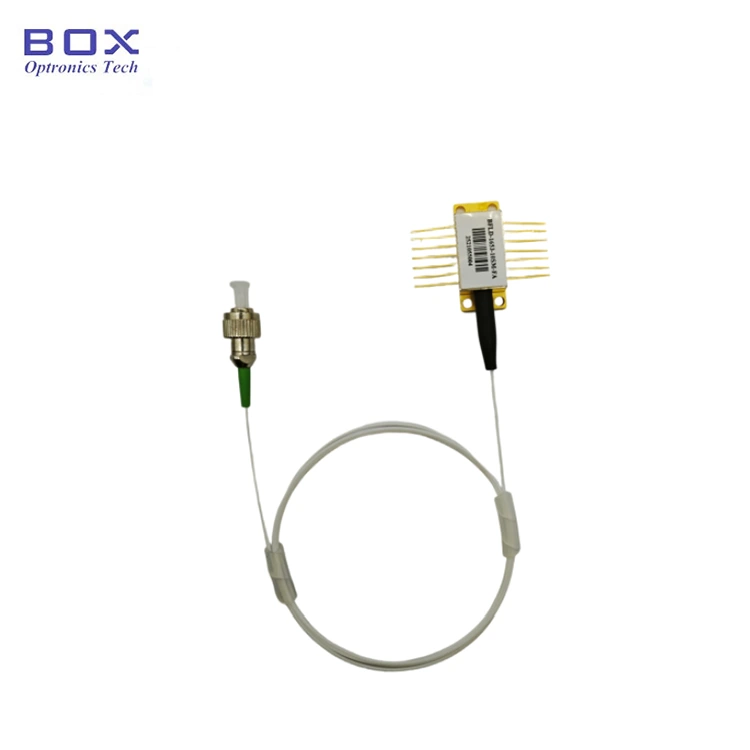

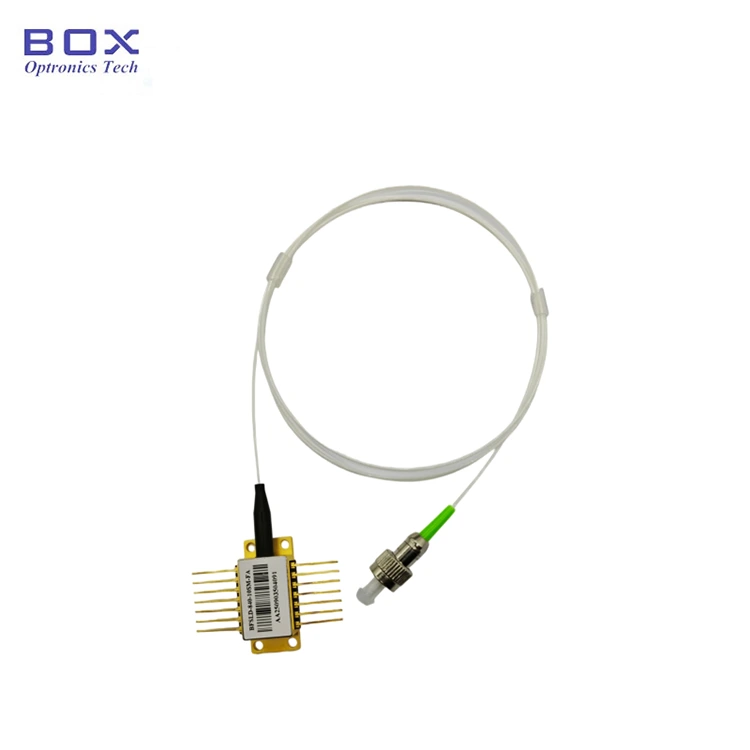

CO2 အာရုံခံမှုအတွက် 1574nm DFB လေဆာဒိုင်အိုဒိတ်

ပရော်ဖက်ရှင်နယ် optoelectronic အစိတ်အပိုင်းထုတ်လုပ်သူဖြစ်သည့် Box Optronics သည် CO2 ဓာတ်ငွေ့အာရုံခံနိုင်မှု၊ ဖိုက်ဘာအလင်းအာရုံခံစနစ်များနှင့် C/DWDM ထုတ်လွှင့်မှုအပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည့် 14-pin လိပ်ပြာဖြန့်ဝေသည့် တုံ့ပြန်ချက်လေဆာ 1574nm DFB Laser Diode ကို ပံ့ပိုးပေးပါသည်။ 1574nm (CO2 စုပ်ယူမှုမျဉ်းနှင့် ကိုက်ညီသော) ဗဟိုလှိုင်းအလျား၊ 10mW/20mW အလင်းပြန်ထုတ်ပေးသည့် ပါဝါ၊ နှင့် SM သို့မဟုတ် PM ဖိုက်ဘာ ရွေးချယ်နိုင်သော၊ ဤလေဆာသည် tunable diode လေဆာစုပ်ယူမှု spectroscopy (TDLAS) နှင့် အခြားသော ဓာတ်ငွေ့ရှာဖွေခြင်းအပလီကေးရှင်းများအတွက် တည်ငြိမ်ပြီး တိကျသော optical စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် ဓာတ်ငွေ့အာရုံခံခြင်းနှင့် စနစ်ပေါင်းစည်းမှုလိုအပ်ချက်များကို ပြည့်မီရန် စိတ်ကြိုက်လှိုင်းအလျား၊ ပါဝါနှင့် ဖိုက်ဘာဖွဲ့စည်းမှုဆိုင်ရာ ရွေးချယ်မှုများကို ပံ့ပိုးပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ကုန်ပစ္စည်းအနှစ်ချုပ်- 1574nm DFB လေဆာဒိုင်အိုုဒ်သည် CO2 အာရုံခံမှု

1574nm DFB Laser Diodefor CO2 Sensing သည် single-mode fiber သို့မဟုတ် polarization-maintaining fiber withanFC/APC ချိတ်ဆက်ကိရိယာမှတစ်ဆင့် 10mWor 20mW Optical output power ကို ပေးဆောင်သည်။

3MHz ပုံမှန် (FWHM) andahigh side-mode ဖိနှိပ်မှုအချိုး ≥35dB (40dB ပုံမှန်) ၏ ကျဉ်းမြောင်းသော ရောင်စဉ်တန်းမျဉ်းမျဉ်းကို ပါဝင်သော DFB လေဆာသည် tunable diode လေဆာစုပ်ယူမှု spectroscopy (TDLAS) နှင့် အခြားသော အရည်အသွေးမြင့် ဓာတ်ဆီရှာဖွေမှုနည်းပညာအတွက် လိုအပ်သော ရောင်စဉ်တန်း သန့်စင်မှုနှင့် လှိုင်းအလျားတိကျမှုကို ပေးပါသည်။

TEC၊ အပူချိန်ထိန်းကိရိယာ၊ မော်နီတာ PD၊ နှင့် သီးခြားခွဲထုတ်ကိရိယာဖြင့် ပေါင်းစပ်ထားသော ပင်ထွက်ဖွဲ့စည်းမှုရွေးချယ်စရာနှစ်ခုပါသည့် စက်မှုလုပ်ငန်းစံ 14-pin လိပ်ပြာအထုပ်တွင် ထည့်သွင်းထားသည်။ လေဆာသည် standard butterfly laser driver boards နှင့် system designs တို့နှင့် လိုက်ဖက်ပါသည်။

သော့ချက်အင်္ဂါရပ်များ- 1574nm DFB လေဆာ Diode သည် CO2 အာရုံခံမှု

· ဗဟိုလှိုင်းအလျား- 1574nm (အကွာအဝေး 1573–1575nm)၊ CO2 ဓာတ်ငွေ့စုပ်ယူမှုလိုင်းနှင့် ကိုက်ညီသည်

· မြင့်မားသောအလင်းအထွက်ပါဝါ- 10mW သို့မဟုတ် 20mW

· ကျယ်ပြန့်သော မော်ဂျူလာဘန်းဝဒ်- 2.5GHz ပုံမှန် (-3dB)

· Built-in optical isolator- ≥30dB အထီးကျန်

· ပေါင်းစပ်အပူလျှပ်စစ်အအေးပေးစက် (TEC) နှင့် လှိုင်းအလျားတည်ငြိမ်မှုအတွက် 10kΩ အပူချိန်ထိန်းကိရိယာ

· လှိုင်းအလျားအပူချိန် ကိန်းဂဏန်း- 0.09nm/°C ပုံမှန် (15°C မှ 35°C)

· လှိုင်းအလျားညှိခြင်းအတွက် ပုံမှန် 0.01nm/mA

· စက်မှုလုပ်ငန်း-စံ 14-pin လိပ်ပြာအထုပ်၊ Type 1 နှင့် Type 2 pinout ရွေးစရာများ

· Low threshold current: 10mA~35mA

· ပါဝါစောင့်ကြည့်ခြင်းအတွက် photodiode ပေါင်းစပ်မှုကို စောင့်ကြည့်ပါ။

CO2 အာရုံခံခြင်းအတွက် ရိုးရိုးအပလီကေးရှင်း-1574nm DFB လေဆာဒိုင်အိုုဒ်

· tunable diode လေဆာစုပ်ယူမှု spectroscopy (TDLAS) ကို အခြေခံ၍ CO2 ဓာတ်ငွေ့ရှာဖွေခြင်းနှင့် စောင့်ကြည့်ခြင်း

· လှိုင်းအလျား အတိုင်းအတာ spectroscopy (WMS) မြင့်မားသော အာရုံခံနိုင်စွမ်း CO₂ နှင့် ခြေရာခံဓာတ်ငွေ့ ထောက်လှမ်းခြင်းအတွက်

· FBG နှင့် interferometric တိုင်းတာခြင်းနည်းပညာများကို အခြေခံ၍ ဖိုက်ဘာအလင်းအာရုံခံစနစ်များ

· Optical Fiber ဆက်သွယ်ရေး စမ်းသပ်မှုနှင့် တိုင်းတာမှုဆိုင်ရာ ကိရိယာများ

· အသက်ရှုလမ်းကြောင်းဆိုင်ရာ ခွဲခြမ်းစိတ်ဖြာမှုနှင့် ဇီဝဆေးဘက်ဆိုင်ရာဓာတ်ငွေ့ အာရုံခံအက်ပ်လီကေးရှင်း

· ဓာတ်ပုံနစ်များနှင့် အလင်းအာရုံခံဓာတ်ခွဲခန်းများတွင် သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှု

· OEM ဓာတ်ငွေ့ခွဲခြမ်းစိတ်ဖြာချက်များနှင့် ပတ်ဝန်းကျင်စောင့်ကြည့်ရေးကိရိယာများ ပေါင်းစပ်မှု

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ- 1574nm DFB လေဆာဒိုင်အိုုဒ်သည် CO2 အာရုံခံမှု

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
သိုလှောင်မှုအပူချိန်	Ts	-	စာ-၄၀	-	85	°C
Operating Case Temperature	ထိပ်တန်း	-	စာ-၂၀	-	70	°C
ရှေ့သို့ လက်ရှိ	IF	CW	-	-	200	mA
Laser Reverse Voltage	VLR	-	-	-	2	V
PDforward လက်ရှိ	IFPD	-	-	1.1	5	mA
PD Reverse Voltage	VRPD	-	-	5	10	V
TEC လက်ရှိ	ITEC	-	-	0.8	1.5	A
TEC ဗို့အား	VTEC	-	-	1.5	3.5	V

Electro-Optical Characteristics (T = 25°C လေဆာအပူချိန်)

ကန့်သတ်ချက်	သင်္ကေတ	စမ်းသပ်မှုအခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
လှိုင်းအလျား ဗဟို	λc	TL=15~35°C၊ CW	1573	1574	1575	ကမ္မဿကာ
Optical Output ပါဝါ	စာတိုက်	-	10	-	-	mW
Threshold Current	ITH	-	-	10	35	mA
Slope Efficiency	η	CW, 5mW အထွက်	0.05	0.11	0.2	mW/mA
လည်ပတ်နေသောလက်ရှိ	Iop	PO=10mW၊ CW	-	100	120	mA
Spectral Linewidth	LW	FWHM	-	3	-	MHz
Laserforward ဗို့အား	VF	CW, 10mW အထွက်	-	1.2	3.0	V
Dark Current ကို စောင့်ကြည့်ပါ။	အမှတ်သညာ	-	-	-	0.1	µA
Bandwidth (-3dB)	BW	-	-	2.5	-	GHz
ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး	SMSR	CW	35	40	-	dB
Optical Isolation	-	-10	30	-	-	dB
Relative Intensity ဆူညံသံ	RIN	CW, 5mW အထွက်	-	စာ-၁၄၅	-	dB/Hz
TEC အပူချိန်သတ်မှတ်	Ts	-	15	-	35	°C
Input Impedance	ZIN	-	22	25	28	Ω
Thermistor Current	ITC	-	10	-	100	µA
Thermistor Resistance	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC လက်ရှိ	ITEC	TL=25°C၊ TC=70°C	-	-	1.5	A
TEC ဗို့အား	VTEC	TL=25°C၊ TC=70°C	-	-	3.5	V
TEC စွမ်းဆောင်ရည်	ΔT	Tc=70°C	-	-	50	°C
လှိုင်းအလျား (EOL)	Δλ	25 နှစ်သက်တမ်း	-	-	±0.1	ကမ္မဿကာ
Wavelength Temperature Coefficient	Δλ/ΔT	TEC 15°C မှ 35°C	-	0.09	-	nm/°C
Wavelength Current Coefficient	Δλ/ΔI	-	-	0.01	-	nm/mA

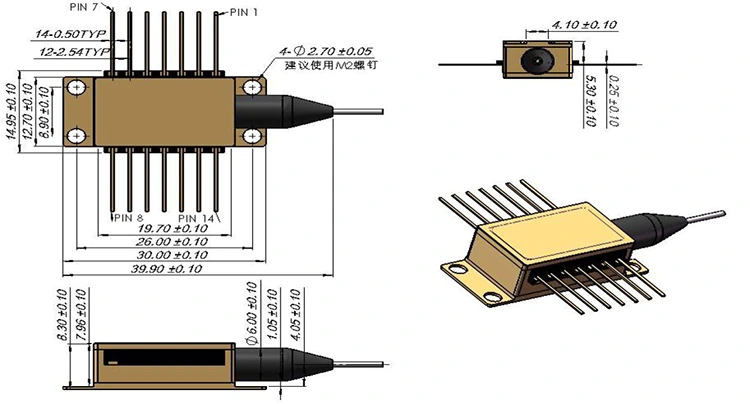

Package နှင့် Pin အဓိပ္ပာယ်ဖွင့်ဆိုချက် -1574nm DFB Laser Diodefor CO2 Sensing

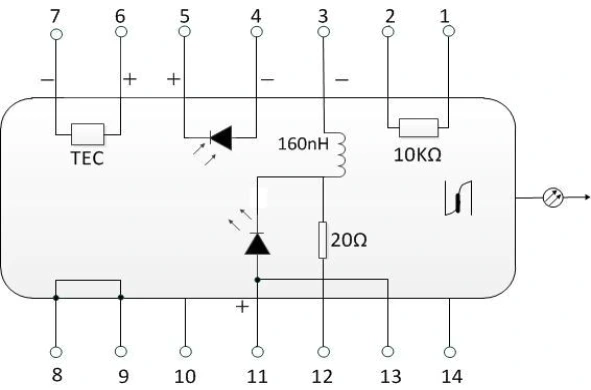

1 Pin Configuration ကို ရိုက်ထည့်ပါ။

တံ	ဖော်ပြချက်	တံ	ဖော်ပြချက်
1	အပူချိန်ထိန်း	14	NC (ချိတ်ဆက်မှုမရှိပါ)
2	အပူချိန်ထိန်း	13	Laser Anode (+)
3	လေဆာ DC Bias (Cathode) (-)	12	လေဆာ RF Cathode (-)
4	PD Monitor Anode (-)	11	Laser Anode (+)
5	PD Monitor Cathode (+)	10	NC (ချိတ်ဆက်မှုမရှိပါ)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

2 Pin Configuration ကိုရိုက်ပါ။

တံ	ဖော်ပြချက်	တံ	ဖော်ပြချက်
1	TEC (+)	14	TEC (-)
2	အပူချိန်ထိန်း	13	Case Ground
3	PD Monitor Anode (-)	12	NC (ချိတ်ဆက်မှုမရှိပါ)
4	PD Monitor Cathode (+)	11	လေဆာ Cathode (-)
5	အပူချိန်ထိန်း	10	Laser Anode (+)
6	NC (ချိတ်ဆက်မှုမရှိပါ)	9	NC (ချိတ်ဆက်မှုမရှိပါ)
7	NC (ချိတ်ဆက်မှုမရှိပါ)	8	NC (ချိတ်ဆက်မှုမရှိပါ)

မှာယူခြင်းဆိုင်ရာ အချက်အလက်

မော်ဒယ်အမည်စာရင်း

BFLD - XXXX - XX - XX - XX X

ဥပမာ- BDLD-1574-20PM-FA2

လယ်ကွင်း	ကုတ်	ဖော်ပြချက်
လေဆာအမျိုးအစား	BFLD	DFB Laser Diode စီးရီး
လှိုင်းအလျား	1574	1574nm (အခြားရရှိနိုင်သောလှိုင်းအလျားများ- 1030၊ 1064၊ 1392၊ 1653၊ 1683၊ CWDM)
အထွက်ပါဝါ	20	20mW; 10 = 10mW
ဖိုက်ဘာအမျိုးအစား	PM	PM = Polarization-maintaining; SM = တစ်ခုတည်းမုဒ်
ချိတ်ဆက်ကိရိယာ အမျိုးအစား	FA	FC/APC; SA = SC/APC; အခြားချိတ်ဆက်ကိရိယာများ ရနိုင်သည်။
Pinout	NULL / ၂	NULL = အမျိုးအစား 1 (ပုံသေ); 2 = အမျိုးအစား 2

အမေးများသောမေးခွန်းများ (FAQ) -1574nm DFB Laser Diodefor CO2 Sensing

မေး- ပေါင်းစပ် TEC သည် CO2 အာရုံခံနိုင်စွမ်းကို မည်သို့တိုးတက်စေသနည်း။

A- ပေါင်းစပ် TEC နှင့် အပူချိန်ထိန်းကိရိယာသည် လေဆာ ချစ်ပ်အပူချိန်ကို တည်ငြိမ်စေပြီး လှိုင်းအလျားကို လျှော့ချပေးပြီး အထွက်ပါဝါ ပျံ့လွင့်မှုကို လျှော့ချပေးသည်။ DFB လေဆာလှိုင်းအလျားသည် အပူချိန်-မူတည်သောကြောင့်၊ တိကျသောအပူထိန်းချုပ်မှုသည် ပစ်မှတ် CO₂ စုပ်ယူမှုအင်္ဂါရပ်နှင့် ချိန်ညှိမှုကို ထိန်းသိမ်းပေးသည်။ TEC သည် အကြမ်းထည်လှိုင်းအလျားချိန်ညှိမှုကို ပံ့ပိုးပေးကာ လှိုင်းအလျားချိန်ညှိခြင်းကို ဆေးထိုးလက်ရှိမှုစနစ်ဖြင့် အောင်မြင်နိုင်သည်။

မေး- ဓာတ်ငွေ့ အာရုံခံစနစ်များအတွက် တပ်ဆင်ထားသော အလင်းခွဲကိရိယာသည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

A- ဖန်သားပြင်အထီးကျန်ကိရိယာသည် ဖိုက်ဘာချိတ်ဆက်မှုများနှင့် အလင်းပြန်အစိတ်အပိုင်းများမှ ရောင်ပြန်ဟပ်မှုများကြောင့် ဖြစ်ပေါ်လာသော အလင်းပြန်ကြားချက်ကို လျှော့ချပေးသည်။ ၎င်းသည် လေဆာအထွက်တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေပြီး ပြင်ပအလင်းအနှောက်အယှက်များအတွက် အာရုံခံနိုင်စွမ်းကို လျှော့ချပေးသည်၊ ၎င်းသည် အာရုံခံနိုင်စွမ်းမြင့်မားသော TDLAS နှင့် WMS ဓာတ်ငွေ့ရှာဖွေရေးစနစ်များအတွက် အထူးအရေးကြီးပါသည်။

မေး- မတူညီသောဓာတ်ငွေ့မျိုးစိတ်များအတွက် စိတ်ကြိုက်လှိုင်းအလျားတစ်ခု ရနိုင်မလား။

A- ဟုတ်ပါသည်၊ Box Optronics သည် CO2 (1574nm)၊ CH4 (1653nm)၊ H2O (1392nm) နှင့် O2 (760nm) အပါအဝင် မတူညီသောဓာတ်ငွေ့ အာရုံခံအပလီကေးရှင်းများအတွက် လှိုင်းအလျားအလိုက် အကောင်းဆုံးဖြစ်သော DFB လေဆာရင်းမြစ်များကို ပံ့ပိုးပေးပါသည်။ ဆက်သွယ်ရေးအက်ပ်လီကေးရှင်းများအတွက် CWDM နှင့် DWDM လှိုင်းအလျားများကိုလည်း ပံ့ပိုးပေးပါသည်။ သင်၏ သီးခြားလှိုင်းအလျားသတ်မှတ်ချက်များနှင့် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ၊ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့သည် ဖြစ်နိုင်ချေကို ပြန်လည်သုံးသပ်ပါမည်။

မေး- ဤလေဆာအတွက် မည်သည့် drive နှင့် control circuitry လိုအပ်သနည်း။

A- 1574nm DFB လေဆာသည် ပေါင်းစပ် TEC အတွက် သင့်လျော်သော လက်ရှိကန့်သတ်ချက်၊ အပူချိန် ထိန်းချုပ်ကိရိယာနှင့် TDLAS အပလီကေးရှင်းများရှိ လှိုင်းအလျားစကင်န်အတွက် မော်ဂျူးထည့်သွင်းမှုတစ်ခု လိုအပ်ပါသည်။ မော်နီတာ photodiode ကို အလိုအလျောက် ပါဝါထိန်းချုပ်မှု (APC) အတွက် အသုံးပြုနိုင်ပါသည်။

ဆက်စပ်ထုတ်ကုန်များ -1574nm DFB Laser Diodefor CO2 Sensing

· စွမ်းအားမြင့် 1653.7nm 40mW DFB Butterfly Laser - မီသိန်း ထောက်လှမ်းမှု၊ ပတ်ဝန်းကျင် စောင့်ကြည့်မှုနှင့် စက်မှုဘေးကင်းရေး အပလီကေးရှင်းများအတွက် DFB လေဆာ အရင်းအမြစ်များ

· 1683nm 10mW Fiber Coupled Laser -Extended-wavelength DFB lasersfor CH₄ absorption spectroscopy နှင့် အာရုံခံနိုင်စွမ်းမြင့်မားသော ဓာတ်ငွေ့အာရုံခံအက်ပ်လီကေးရှင်း

· 1392nm 10mW DFB Butterfly Laser Diode - ရေငွေ့စုပ်ယူမှု spectroscopy နှင့် စိုထိုင်းဆ တိုင်းတာမှုစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားခြင်း

· 1mm InGaAs PIN Photodiode TO46 - ဓာတ်ငွေ့စုပ်ယူမှု အချက်ပြသိရှိမှုနှင့် အလင်းဓာတ်အား စောင့်ကြည့်ခြင်းအတွက် အာရုံခံနိုင်စွမ်းမြင့်မားသော 900-1650nm ဓာတ်ပုံdetectors

· C-band Tunable Laser Module - spectroscopy၊ FBG စစ်ဆေးမေးမြန်းခြင်းနှင့် optical characterization အတွက် လေဆာအရင်းအမြစ်များ

ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက် -1574nm DFB Laser Diodefor CO2 Sensing

အချက်အလက်စာရွက်

စမ်းသပ်စာရွက်
