1. နိဒါန်း C-band ASE Broadband Light Source Micro-Module
2. နည်းပညာပိုင်း သတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. ထုတ်ကုန်အသေးစိတ်
6. စစ်ဆင်ရေးခြေလှမ်းများ
7. မှာယူမှုအချက်အလက်
8. ဒေတာစာရွက်
9. အသုံးအနှုန်းများနှင့် ကိုးကားချက် ငွေပေးချေမှု
10. ဦးဆောင်ချိန်
11. Operation Notes နှင့် ထိန်းသိမ်းခြင်း။
12. အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

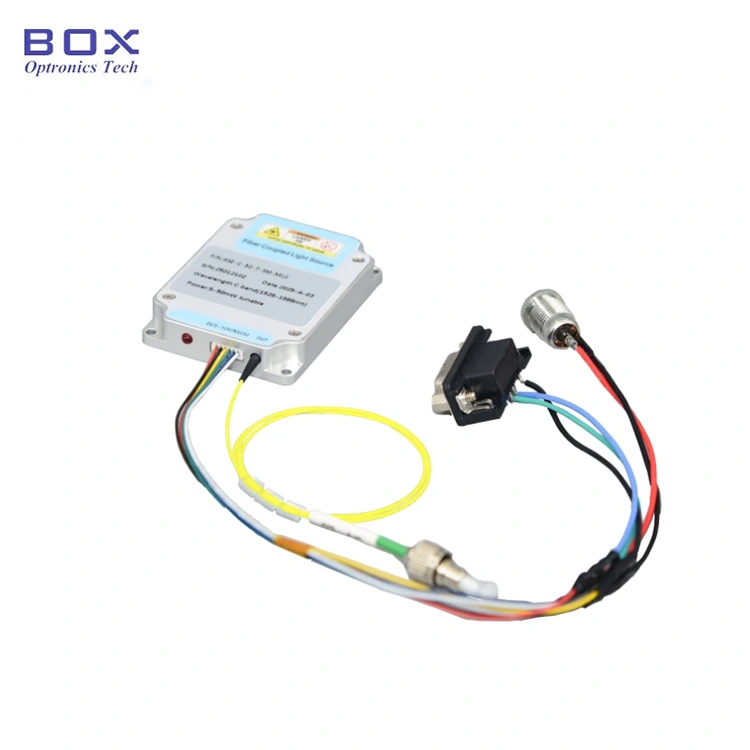

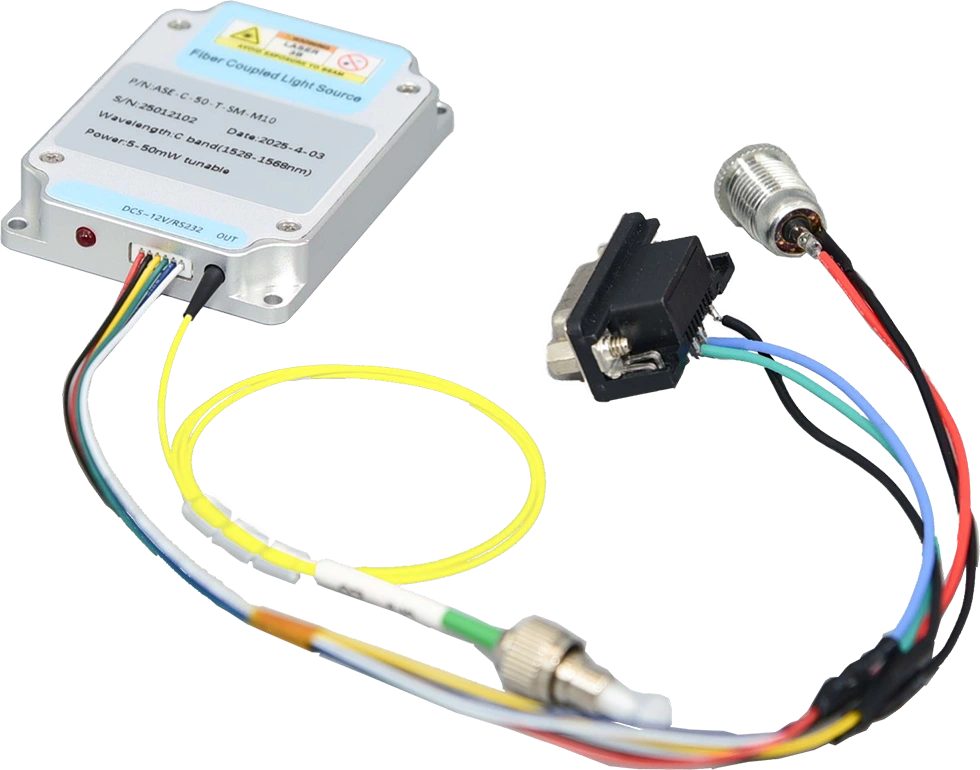

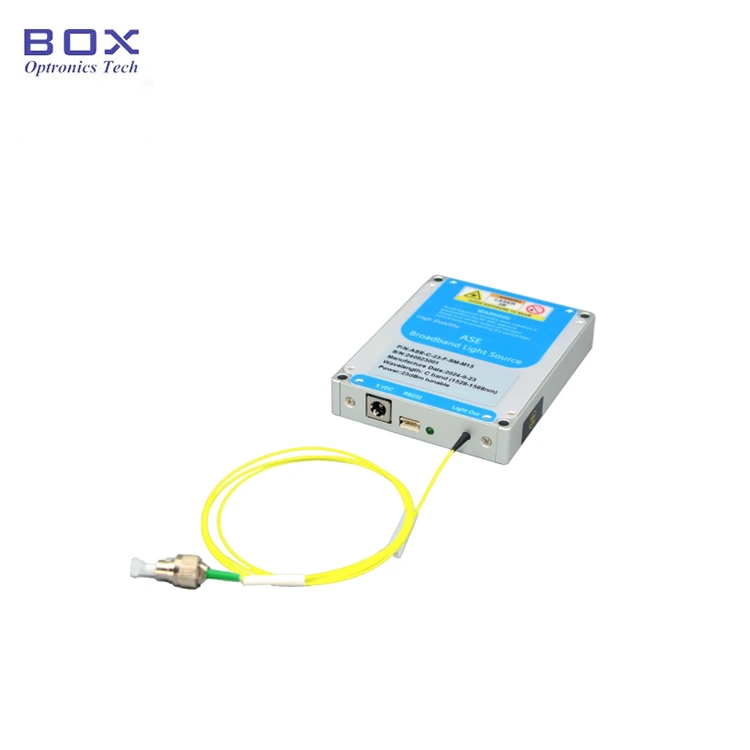

C-band သည် ASE Broadband Light Source Micro-Module ဖြစ်ပါ သည်။ ကျစ်လစ်သောအရွယ်အစား၊ broadband spectrum နှင့် မြင့်မားသောအပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ အထွက်တည်ငြိမ်မှု။ အလွန်သေးငယ်သော ခြေရာများပါရှိသော၊ ၎င်းသည် အကောင်းဆုံးဖြစ်သည်။ အလွန်ကောင်းမွန်သော optical စွမ်းဆောင်ရည်ကိုထိန်းသိမ်းထားစဉ် space-constrained စနစ်များ။ ဟိ module သည် 10/20/50mW ပုံသေအထွက်ပါဝါဖြင့် RS232 သို့မဟုတ် TTL ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်။ ကျေးဇူးပြု၍ အပူချိန်နှင့် စိုထိုင်းဆကို ထိန်းချုပ်ကာ ကောင်းသော အပူများ စိမ့်ထွက်မှု ရှိစေရန်နှင့် ရှောင်ရှားပါ။ output overload။
|
ကုသိုလ်ကံ |
ယူနစ် |
တန်ဖိုးများ |
မှတ်စုများ |
||
|
ရောင်စဉ်တန်းအပိုင်းအခြား |
ကမ္မဿကာ |
၁၅၂၈~၁၅၆၈ |
|
||
|
အထွက်ပါဝါ |
mW |
10 |
20 |
50 |
ချိန်ညှိမရသော |
|
ပါဝါရောင်စဉ်တန်းသိပ်သည်းဆ |
dBm/nm |
-6 |
-3 |
1 |
|
|
ရောင်စဉ်တန်းလန်း |
dB |
≤2 |
|
||
|
Output isolation |
dB |
≥35 |
|
||
|
ပါဝါမတည်မငြိမ် |
dB |
≤±0.02(15မိနစ်။); ≤± 0.05(8 နာရီ) |
≤±0.5%; |
||
|
PER |
dB |
≤0.2 |
|
||
|
ဆံမြီးမျှင် |
- |
SMF-28 |
FC/APC |
||
|
ထိန်းချုပ်မှုမုဒ် |
- |
RS232 သို့မဟုတ် TTL |
|
||
|
ဆက်သွယ်ရေးကြားခံ |
- |
PIN1~4- +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
- |
5VDC၊ <10W |
|
||
|
အတိုင်းအတာများ |
မီလီမီတာ |
50(W)×50(D)×15(H) |
|
||
|
လည်ပတ်အပူချိန် |
℃ |
-5 ~ +55 |
|
||
|
လည်ပတ်စိုထိုင်းဆ |
℃ |
0~70% |
|
||
● Ultra အသေးစားအရွယ်အစား 50*50*15mm;
● မြင့်မားသောတည်ငြိမ်မှု 10/20/50mW အထွက်ပါဝါ;
● Spectral flatness ≤2dB;
● လွယ်ကူသောပေါင်းစပ်မှုအတွက် RS232 / TTL ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်။
1. ထုတ်ကုန်အသုံးချမှုများ-C-band ASE Broadband Light Source Micro-Module
● Optical အစိတ်အပိုင်းစမ်းသပ်ခြင်း;
● အလင်းပြန်ဆက်သွယ်ရေး R&D;
● Fiber Optic အာရုံခံခြင်း။

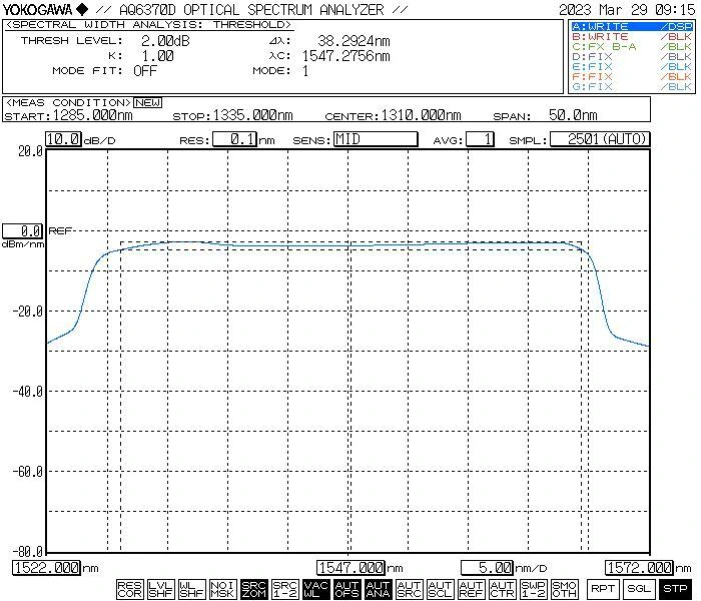

● ရိုးရိုးရောင်စဉ်

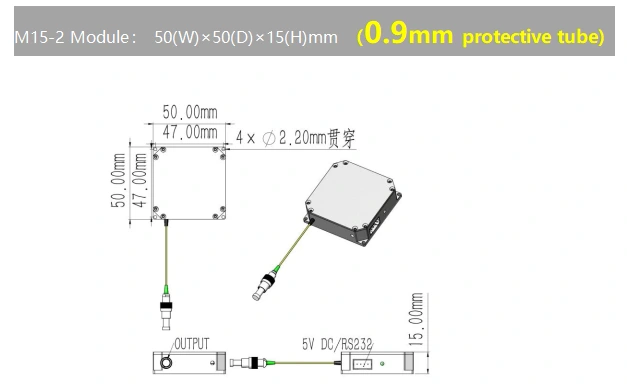

● Dimension(mm): မိုက်ခရို-မော်ဂျူး
Step1.Unpacking
တပ်ဆင်ခြင်းမပြုမီ ဆက်စပ်ပစ္စည်းအားလုံး ပြည့်စုံမှုရှိမရှိ စစ်ဆေးပါ။
အဆင့် 2. ပါဝါနှင့် Fiber Patch ကိုချိတ်ဆက်ပါ။ ကြိုး
ပါဝါထောက်ပံ့မှုကိုဖွင့်; light source output port ကိုသုံးပြီး ချိတ်ဆက်ပါ။ fiber patch ကြိုးတစ်ခု။
အဆင့် 3.အလင်းအရင်းအမြစ်ကိုအသက်သွင်းပါ။
အလင်းရင်းမြစ် ပါဝါထောက်ပံ့မှုကို ဖွင့်ပါ။ မှတ်ချက်- ဤအဆင့်တွင်၊ operating current နှင့် power သည် host မှသတ်မှတ်ထားသော parameters များနှင့်ကိုက်ညီသည်။ လတ်တလောပိတ်နေစဉ်အတွင်း ကွန်ပျူတာ၊ ပြုပြင်ပြောင်းလဲမှု လိုအပ်ရင် ဒါတွေပါ။ ဆက်တင်များကို ဆော့ဖ်ဝဲလ်မှတစ်ဆင့် ပြုပြင်နိုင်သည်။ သတိပေးချက်- တင်းကြပ်စွာတားမြစ်ထားသည်။ အလင်းရင်းမြစ်ရှိနေစဉ် ဖိုက်ဘာအော့ပတစ် ချိတ်ဆက်မှုများကို ချိတ်ဆက်ရန် သို့မဟုတ် ချိတ်ဆက်ရန် တက်ကြွသော။
Setp4.Shut Down
အသုံးပြုပြီးနောက် ပါဝါကြိုးကို ဖြုတ်ပါ။
|
နာမည် |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
အတိုင်းအတာ |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
ASE အလင်းအရင်းအမြစ် |
C: C-band |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC: မော်ဂျူး |
ဥပမာ- ASE-C-20-SM-MC
(မှာယူမှုအချက်အလက်- C-band ASE Broadband Light Source Micro-Module၊ 20mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ မိုက်ခရိုမော်ဂျူးအထုပ်) ပါရှိသည်။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● တားဆီးရန် ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို မကြာခဏ ပလပ်ထိုးခြင်း/ဖြုတ်ခြင်းများကို ရှောင်ကြဉ်ပါ။ ဖုန်မှုန့်များ စုပုံခြင်းနှင့် မျက်နှာ အဆုံး ပျက်စီးခြင်း။
● ဖိုက်ဘာအချိတ်အဆက်များကို ပျစ်ကင်းစင်သော သုတ်ဆေးဖြင့် သန့်ရှင်းပြီး စစ်ဆေးပါ။ ချိတ်ဆက်မှုမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာ ထောက်လှမ်းကိရိယာ။ အမျှင်များကို အမြဲချိတ်ဆက်/ဖြုတ်ပါ။ မျက်နှာပူလောင်မှုကို ရှောင်ရှားရန် စွမ်းအားမရှိခြင်း။ ဖုန်ထုပ်များဖြင့် အသုံးမပြုသော ချိတ်ဆက်ကိရိယာများကို ထုပ်ပါ။
● စက်ပစ္စည်းများကို ခြောက်သွေ့ပြီး အစိုဓာတ်ကင်းစင်သော ပတ်ဝန်းကျင်တွင် သိမ်းဆည်းပါ။
2. အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု-C-band ASE Broadband Light အရင်းအမြစ် Micro-Module
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
