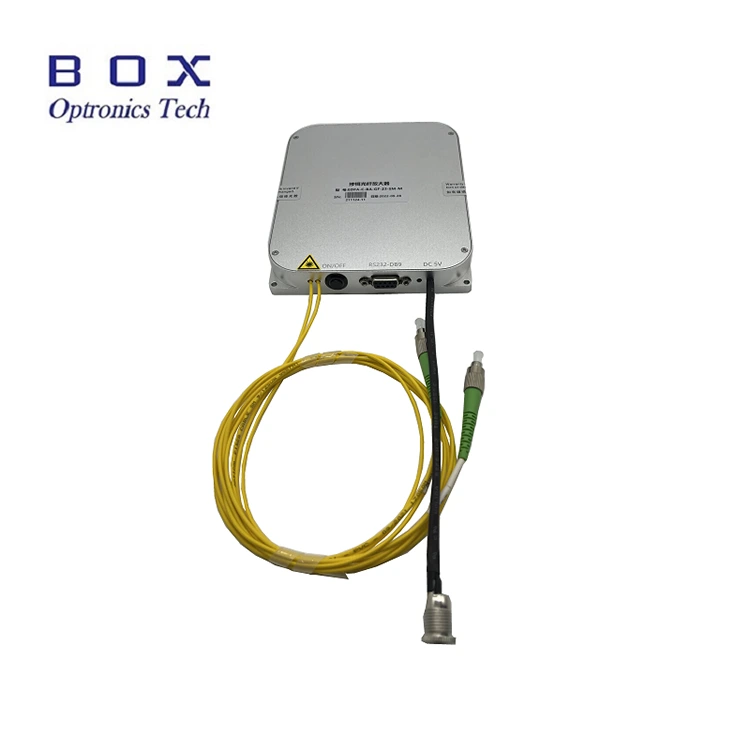

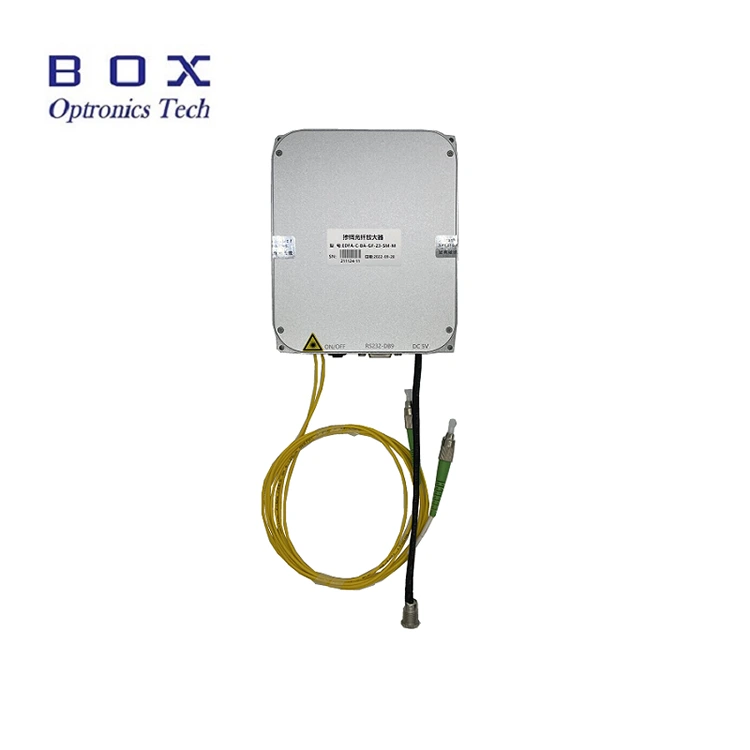

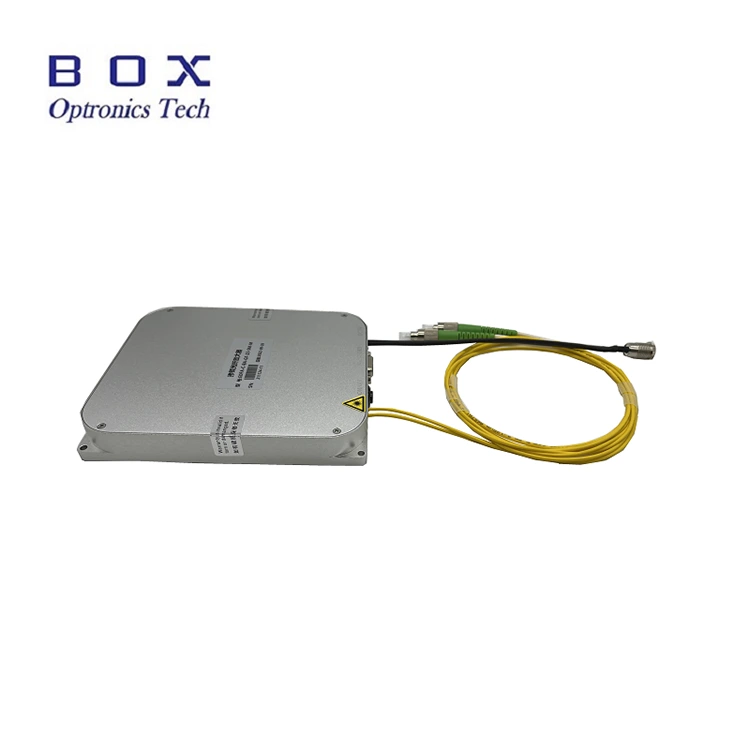

1030nm ASE Broadband အလင်းအရင်းအမြစ်

Box Optronics သည် တရုတ်နိုင်ငံတွင် RS232 ဆက်သွယ်မှုဖြင့် 1030nm ASE Broadband Light Source ၏ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။ optoelectronic စက်ပစ္စည်းများတွင် နှစ်ပေါင်းများစွာ ကျွမ်းကျင်မှုဖြင့်၊ ကျွန်ုပ်တို့သည် ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအား တစ်နေရာတည်းတွင် အလင်းအရင်းအမြစ်ဖြေရှင်းချက်များနှင့် ပေါင်းစပ်ထားသော ယာဉ်မောင်းဒီဇိုင်းနှင့် တည်ငြိမ်သောရောင်စဉ်ထိန်းချုပ်မှုမှတစ်ဆင့် စိတ်ကြိုက်လုပ်ဆောင်မှုဖွံ့ဖြိုးတိုးတက်မှုကို ပံ့ပိုးပေးကာ ဖိုက်ဘာအာရုံခံခြင်း၊ ဆေးဘက်ဆိုင်ရာပုံရိပ်နှင့် ဖိုက်ဘာအော့ပတစ်ကိရိယာစမ်းသပ်ခြင်းအက်ပ်များတွင် ထိရောက်သောစနစ်ပေါင်းစပ်မှုကို ပံ့ပိုးပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

မာတိကာ

1. နိဒါန်း 1030nm ASE Broadband အလင်းအရင်းအမြစ်

2. နည်းပညာပိုင်း သတ်မှတ်ချက်များ

3. ထုတ်ကုန်အင်္ဂါရပ်များ

4. ပုံမှန်အသုံးပြုမှုများ

5. ထုတ်ကုန်အသေးစိတ်

6. ဘေးကင်းသော လည်ပတ်မှုလမ်းညွှန်

7. မှာယူမှုအချက်အလက်

8. ဒေတာစာရွက်

9. အသုံးအနှုန်းများနှင့် ကိုးကားချက် ငွေပေးချေမှု

10. ဦးဆောင်ချိန်

11. Operation Notes နှင့် ထိန်းသိမ်းခြင်း။

12. အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

ထုတ်ကုန်မိတ်ဆက်

၎င်းသည် 1030nm ASE Broadband Light Source ကို အခြေခံထားသည်။ 1030nm ရောင်စဉ်တန်းပါရှိသော ytterbium-doped fiber နှင့် semiconductor pump လေဆာများ၊ လွှမ်းခြုံမှု၊ 10/20/30/50/100/500/1000mW အထွက်ပါဝါ နှင့် polarization မျိုးသုဉ်းခြင်းအချိုးအစား 0.2 dB အထိနိမ့်သည်။ ဆက်စပ်ပစ္စည်းများအစုံအလင်ပါဝင်သည်; အသုံးပြုသူ manual ပေးထားသည်။ Fiber Optic အတွက် သင့်လျော်သည်။ စက်ပစ္စည်းစမ်းသပ်ခြင်း၊ FBG ဆန်ခါထုတ်လုပ်ခြင်း၊ ဆေးဘက်ဆိုင်ရာပုံရိပ် စသည်တို့။

ထုတ်ကုန် သတ်မှတ်ချက်များ

ကုသိုလ်ကံ	ယူနစ်	တန်ဖိုးများ							မှတ်စုများ
အလယ်ဗဟိုလှိုင်းအလျား	ကမ္မဿကာ	1030±2
ရောင်စဉ်တန်းအပိုင်းအခြား	ကမ္မဿကာ	၁၀၁၈~၁၀၄၄							@10dB
အထွက်ပါဝါ	mW	10	20	30	50	100	500	1000
ပါဝါစည်းမျဉ်းဘောင်	-	10% ~ 100%							ရွေးချယ်ခွင့်
Output isolation	dB	≥35
ပါဝါမတည်မငြိမ်	dB	≤±0.02(15မိနစ်။); ≤± 0.05(8 နာရီ)							≤±0.5%; ≤±1.2%
Polarization အခြေအနေ	-	သဘာဝ polarization				linear polarization
PER	dB	≤0.2				≥23(10-100mW)
ဆံမြီးမျှင်	-	မင်္ဂလာပါ 1060				PM980			FC/APC
ဆက်သွယ်ရေးကြားခံ	-	ထိတွေ့မျက်နှာပြင် / DB9 အမျိုးသမီး (RS232)							ခုံတန်းလျား
		DB9 အမျိုးသမီး(RS232)							မော်ဂျူး
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ	-	AC 110~240V၊ <30W							ခုံတန်းလျား
		DC 5V၊ <24W							မော်ဂျူး
အတိုင်းအတာများ	မီလီမီတာ	255(W)×285(D)×115(H) (10, 20, 30, 50, 100mW)၊							ခုံတန်းလျား
		255(W)×322(D)×115(H) (500,1000mW)							ခုံတန်းလျား
		150(W)×125(D)×20(H) (10, 20, 30, 50, 100mW)၊							မော်ဂျူး
		139(W)×206(D)×27(H) (500, 1000mW)							မော်ဂျူး
လည်ပတ်အပူချိန်	℃	-5 ~ +55
လည်ပတ်စိုထိုင်းဆ	℃	0~70%

ထုတ်ကုန်အင်္ဂါရပ်များ

● ရောင်စဉ်တန်း ပြားချပ်ချပ်;

● အထွက်ပါဝါသည် စိတ်ကြိုက်ရွေးချယ်နိုင်ပြီး ချိန်ညှိနိုင်သည်။

● ရေရှည်လှိုင်းအလျားနှင့် ပါဝါတည်ငြိမ်မှု။

● DB9 လွယ်ကူသောပေါင်းစပ်မှုအတွက် အမျိုးသမီး (RS232) ဆက်သွယ်ရေး။

ထုတ်ကုန်အသုံးချမှုများ

● အမျှင်ဓာတ် အာရုံခံမှု;

● ဆေးဘက်ဆိုင်ရာ ပုံရိပ်;

● အမျှင်ဓာတ် optic စက်စမ်းသပ်ခြင်း။

ထုတ်ကုန် အသေးစိတ်

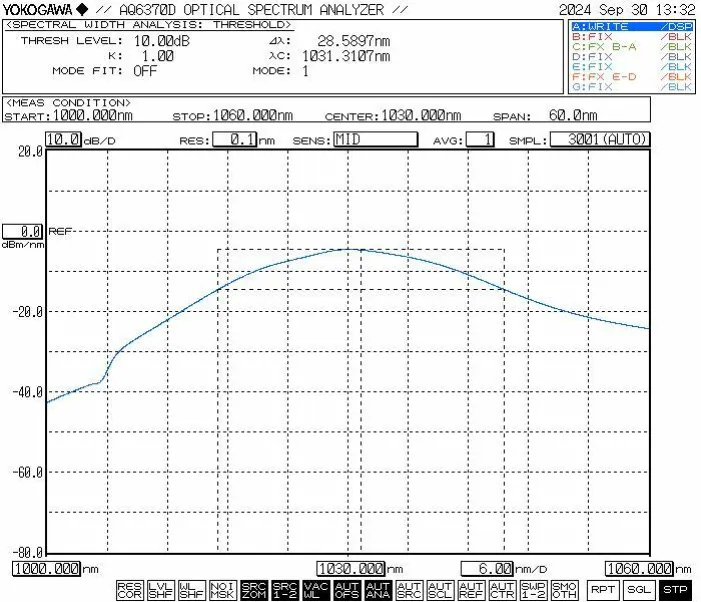

● ရိုးရိုးရောင်စဉ်

1030nm ASE Broadband Light Source

● Standard Accessories များ

	ဆက်စပ်ပစ္စည်းများ	အရေအတွက်
1	ASE အလင်းရင်းမြစ် (Module Host)	1
2	USB-RS232 DB9 ဒေတာကြိုး	1
3	Power Adapter (ချန်လှပ်ထားနိုင်သည်)	1
4	ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ	1
5	လည်ပတ်မှုလက်စွဲ	1

1030nm ASE Broadband Light Source

1. Operation Steps-1030nm ASE Broadband Light Source

အဆင့် 1.ထုပ်ပိုးခြင်းနှင့် စည်းဝေးပွဲ- ကျေးဇူးပြု၍ ဆက်စပ်ပစ္စည်းများ ပြည့်စုံမှုရှိမရှိ စစ်ဆေးပါ။

စုဝေးခြင်းမပြုမီ။

အဆင့်၂။ Fiber Jumpers ချိတ်ဆက်ခြင်း- ဖွင့်ပါ။ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သို့မဟုတ် အနားကွပ်ရှိ ဖုန်မှုန့်ထုပ်၊ ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပါ၊ နှင့် ဖိုင်ဘာကို ချိတ်ဆက်ပါ သို့မဟုတ် ဖိုင်ဘာကို ခွဲ၍ စမ်းသပ်ရန် စက် သို့မဟုတ် ပါဝါမီတာကို ချိတ်ဆက်ပါ။ ညစ်ညမ်းမှု သို့မဟုတ် ပျက်စီးမှုမရှိကြောင်း အတည်ပြုပြီးနောက်။

အဆင့် 3. Power Adapter နှင့် ချိတ်ဆက်ခြင်း။ Serial Cable- အလင်းရင်းမြစ် module နှင့် power adapter ကို ချိတ်ဆက်ပါ။ ချိတ်ဆက်ပါ။ အလင်းရင်းမြစ် မော်ဂျူးနှင့် USB-RS232 အချက်ပြကြိုးဖြင့် ကွန်ပျူတာ။ (မှတ်ချက်- ကွန်ပျူတာသည် ပထမဦးစွာ serial port driver ကို ထည့်သွင်းရန် လိုအပ်သည်။ ဒရိုင်ဘာဖြစ်နိုင်သည်။ CD-ROM သို့မဟုတ် Box Optronics ကုမ္ပဏီမှ ရရှိသည်။)

Setp4.Use- အလင်းရင်းမြစ်ကိုဖွင့်ပါ။ activation ခလုတ်; အလင်းရင်းမြစ် အထွက် အချက်ပြမီး ပွင့်လျက် ရှိပါသည်။ optical ပါဝါအထွက်။ ဤအချိန်တွင် အလုပ်လုပ်သော လက်ရှိနှင့် optical ပါဝါတန်ဖိုး နောက်ဆုံးပိတ်ချိန်တွင် host computer မှသတ်မှတ်ထားသော parameter များဖြစ်သည်။ သူတို့ဖြစ်နိုင်တယ်။ လက်ခံကွန်ပြူတာဆော့ဖ်ဝဲ (မော်ဒယ်ဗားရှင်းအတွက်သာ ပြင်ဆင်ပြီး သိမ်းဆည်းထားသည်။ ချိန်ညှိနိုင်သော ပါဝါဖြင့်)။

အဆင့် 5.အသုံးပြုပြီးနောက်၊ ပိတ်ခလုတ်ကိုနှိပ်ပါ၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ကာ ချိတ်ဆက်မှုဖြုတ်ပါ။ ဖိုင်ဘာချိတ်ဆက်မှု။

1030nm ASE Broadband Light Source

သာသနာကို အချက်အလက်

နာမည်

လှိုင်းအလျား

အထွက်ပါဝါ

ဖိုက်ဘာအမျိုးအစား

ပါဝါချိန်ညှိနိုင်သည်။

အတိုင်းအတာ

ASE

-XXXX

-XX

-T

-X

ASE Light အရင်းအမြစ်

1030:1030nm

10 :10mW

20:20mW

30:30mW

50:50mW

1H:100mW

5H:500mW

1T: 1000mW

SM- မင်္ဂလာပါ 1060

PM:PM980

T: ချိန်ညှိနိုင်သည်။

M20 : မော်ဂျူး

M27: မော်ဂျူး

B:ခုံတန်း

ဥပမာ- ASE-1030-5HSM-B

(မှာယူမှုအချက်အလက်- 1030nm ASE Broadband Light Source၊ 500mW အထွက် ပါဝါ၊ SM Hi1060 ဖိုက်ဘာ၊ benchtop package)။

အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com

အချက်အလက်စာရွက်

ကိုးကားသတ်မှတ်ချက်များနှင့် ငွေပေးချေမှု

● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ

(၁) EXW

သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။

(၂) DAP

သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။

(၃) အခြား

● ငွေပေးချေမှုစည်းမျဉ်းများ

PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။

ကြာမြင့်ချိန်

ထုတ်လုပ်မှုအတွက် 10-15 ရက်ခန့်ကြာပါသည်။ (ရှိလျှင် တစ်ချို့ stock ရှိလို့ မြန်မြန် ပို့ပေးမှာပါ ။)

နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။

လုပ်ဆောင်ချက်မှတ်စုများနှင့် ထိန်းသိမ်းခြင်း။

● fiber optic connectors မချိတ်ဆက်မီ အထူးပြု သန့်ရှင်းရေး ချိတ်ဆက်ကိရိယာများ၏ အဆုံးမျက်နှာများကို သေချာသန့်စင်ရန် ကိရိယာများကို အသုံးပြုရပါမည်။ ထို့အပြင်၊ ဖိုက်ဘာအဆုံး-မျက်နှာစစ်ဆေးရေးကိရိယာကို ဂရုတစိုက်အသုံးပြုသင့်သည်။ ဖုန်မှုန့်များ လုံးဝကင်းစင်စေရန် မျက်နှာပြင်များကို စစ်ဆေးပါ။ ဖိုက်ဘာအနားကွပ်မှတဆင့် ၎င်းတို့ကို မချိတ်ဆက်မီ ညစ်ညမ်းမှုများ။ အတွင်းသန့်ရှင်းရေး၊ fiber optic end faces များကို စစ်ဆေးခြင်းနှင့် ချိတ်ဆက်ခြင်းတို့ကို သေချာစေရန်အတွက် လိုအပ်ပါသည်။ အလင်းရင်းမြစ်သည် ပိတ်ထားသော အခြေအနေတွင် ရှိနေကြောင်း၊ ဘယ်လိုအခြေအနေမျိုးမှာမှ မဖြစ်သင့်ဘူး။ အလင်းပို့နေစဉ်တွင် ဤလုပ်ဆောင်ချက်များကို လုပ်ဆောင်သည်။ တစ်ခါသုံးပါ။ ပြီးပြည့်စုံပြီး ချိတ်ဆက်ကိရိယာအား အခြားဖိုက်ဘာအော့ပတစ်မှ ချိတ်ဆက်မှု ဖြတ်တောက်လိုက်ပါသည်။ ချိတ်ဆက်ကိရိယာများ၊ ဖိုက်ဘာချိတ်ဆက်ကိရိယာကို အကာအကွယ်ဖုန်မှုန့်ထုပ်ဖြင့် တပ်ဆင်ရပါမည်။

● အထွက်ပါဝါ 200 mW သို့မဟုတ် Broadband ASE light source မော်ဒယ်များ ပိုမြင့်သည် FC/APC ချိတ်ဆက်ကိရိယာဖြင့် ရပ်စဲထားသော အထွက်အမြီးပါရှိသည်။ သို့သော်၊ ဤချိတ်ဆက်ကိရိယာသည် အသုံးပြုသူမှ အစပြုသည့် အထွက်ပါဝါအတွက်သာ ရည်ရွယ်ပါသည်။ စောင့်ကြည့်ခြင်း ( optical power meter ကိုချိတ်ဆက်ခြင်းဖြင့်) သို့မဟုတ် an interfacing အတွက် FC-terminated fiber collimator သည် လေဆာအထွက်အား နေရာလွတ်သို့ ညွှန်ကြားရန်။ အဲဒါ ၎င်းကိုတိုက်ရိုက်ချိတ်ဆက်ရန် flange adapter ကိုမသုံးရန် ပြင်းပြင်းထန်ထန် အကြံပြုထားသည်။ အခြားအသုံးပြုသူပိုင် အမျှင်များ သို့မဟုတ် စက်ပစ္စည်းများ၏ pigtails နှင့်ချိတ်ဆက်ပါ။ ဒီလိုလုပ်နေတယ်။ fiber connector နှင့် the နှစ်ခုလုံးကို ပျက်စီးစေမည့် သိသိသာသာအန္တရာယ်ရှိသည်။ အသံချဲ့စက်ယူနစ်ကိုယ်တိုင်။ အခြားအမျှင်များနှင့် အပြန်အလှန်ချိတ်ဆက်ရန် လိုအပ်ပါက၊ fusion splicing ကိုအသုံးပြုရန်အကြံပြုထားသည်။ ထို့အပြင် အမျိုးအစားများကို သေချာအောင်ပြုလုပ်ပါ။ ချိတ်ဆက်ထားသော အမျှင်များသည် အပြန်အလှန်သဟဇာတဖြစ်သည်။

● ၎င်းကို မကြာခဏ ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားခြင်းမပြုရန် ပြင်းပြင်းထန်ထန် အကြံပြုထားသည်။ ဖုန်မှုန့်များကို ကာကွယ်ရန်အတွက် အထွက်ပေါက်တွင် ဖိုက်ဘာ optic ချိတ်ဆက်ကိရိယာများ ညစ်ညမ်းမှု—ထည့်သွင်းမှု ဆုံးရှုံးမှု—သို့မဟုတ် မီးလောင်ခြင်းကို တိုးလာစေနိုင်သည်။ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ၏အဆုံးမျက်နှာ။

● စတင်သည့်အခါ၊ ပါဝါခလုတ်နှင့် နှစ်ခုလုံးကို သေချာအောင် အရင်လုပ်ပါ။ သော့ခလုတ်ကို ပိတ်လိုက်ပြီး ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ပါ။ ပိတ်လိုက်တာနဲ့၊ ပထမဦးစွာ သော့ခလုတ်ကိုပိတ်ပြီး ပြီးနောက်မှသာ ပါဝါထောက်ပံ့မှုကို ဖြုတ်ပါ။ အထွက် အချက်ပြမီး ငြိမ်းသွားပါပြီ။ ပါဝါကို တိုက်ရိုက်မဖြတ်ပါနှင့် အလင်းရင်းမြစ် လည်ပတ်နေချိန်တွင် ထောက်ပံ့ပေးသည်။

● အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် သံချေးတက်ခြင်းတို့ကို ကျေးဇူးပြု၍ သတိထားပါ။ အဲဒါ ခြောက်သွေ့သောနေရာတွင် သိမ်းဆည်းထားသင့်သည်။

အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

● အာမခံကာလ-

1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။

● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-

အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-

(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။

(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။

(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။

(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။

(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။

(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
