1. နိဒါန်း C-band Low Flatness ASE Broadband Light အရင်းအမြစ်
2. နည်းပညာပိုင်း သတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ
5. ထုတ်ကုန်အသေးစိတ်
6. စစ်ဆင်ရေးခြေလှမ်းများ
7. မှာယူမှုအချက်အလက်
8. ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်
9. အသုံးအနှုန်းများနှင့် ကိုးကားချက် ငွေပေးချေမှု
10. ဦးဆောင်ချိန်
11. Operation Notes နှင့် ထိန်းသိမ်းခြင်း။
12. အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု
၎င်းသည် ပေါင်းစပ်မှုမရှိသော C-band Low Flatness ASE ဖြစ်သည်။ Broadband Light Source သည် မိမိအလိုအလျောက် ထုတ်လွှတ်သော ဓာတ်ငွေ့ဖြစ်သည်။ 1526 ~ 1566nm ရောင်စဉ်တန်းပါရှိသော erbium-doped quartz ဖိုင်ဘာရှိ semiconductor လေဆာ coverage နှင့် 10/20/30/50mW အထွက်ပါဝါ။ ဆက်စပ်ပစ္စည်းများအစုံအလင်ပါဝင်သည်; အသုံးပြုသူလက်စွဲပေးထားသည်။ Fiber Optic အတွက် သင့်လျော်သည်။ စက်ပစ္စည်းစမ်းသပ်ခြင်း၊ FBG ဆန်ခါထုတ်လုပ်ခြင်း၊ ဆေးဘက်ဆိုင်ရာ ပုံရိပ်ဖော်ခြင်း စသည်တို့ကို ကျေးဇူးပြု၍ ယူပါ။ အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် သံချေးတက်ခြင်းမှ ကြိုတင်ကာကွယ်မှုများ၊ ခြောက်သွေ့သောနေရာတွင် သိမ်းဆည်းထားသင့်သည်။ နေရာ။
|
ကုသိုလ်ကံ |
ယူနစ် |
တန်ဖိုးများ |
မှတ်စုများ |
|||
|
ရောင်စဉ်တန်းအပိုင်းအခြား |
ကမ္မဿကာ |
၁၅၂၆~၁၅၆၆ |
±1nm |
|||
|
အထွက်ပါဝါ |
mW |
10 |
20 |
30 |
50 |
ချိန်ညှိ၍မရပါ။ |
|
ပါဝါရောင်စဉ်တန်းသိပ်သည်းဆ |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
ရောင်စဉ်တန်းလန်း |
dB |
≤7 |
|
|||
|
ရောင်စဉ်လှိုင်းလှိုင်း |
dB |
≤0.1 |
|
|||
|
Output isolation |
dB |
≥35 |
|
|||
|
ပါဝါမတည်မငြိမ် |
dB |
≤±0.02 (15 မိနစ်။); |
≤±0.5%; |
|||
|
Polarization အခြေအနေ |
- |
လုံးဝ ကွဲပြားခြင်းမရှိ |
|
|||
|
PER |
dB |
≤0.2 |
|
|||
|
ဆံမြီးမျှင် |
- |
SMF-28 |
FC/APC |
|||
|
ဆက်သွယ်ရေးကြားခံ |
- |
DB9 အမျိုးသမီး (RS232) |
မော်ဂျူး |
|||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
- |
DC 5V၊ <15W |
မော်ဂျူး |
|||
|

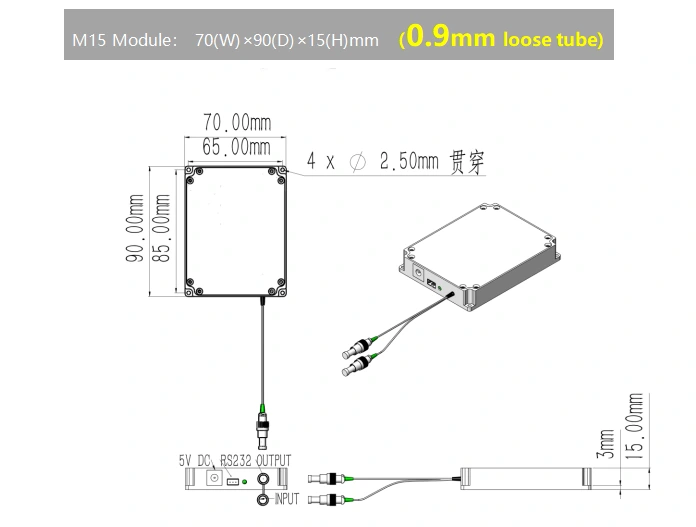

အတိုင်းအတာများ |
မီလီမီတာ |
10 ~ 30mW 40(W)×60(D)×10(H) |
မော်ဂျူး |
|||
|
10 ~ 50mW 70(W)×90(D)×15(H) |
||||||
|
လည်ပတ်အပူချိန် |
℃ |
-5 ~ +55 |
|
|||
|
လည်ပတ်စိုထိုင်းဆ |
℃ |
0~70% |
|
|||
● ထိရောက်မှု ၊
● ကျယ်ပြန့်ရောင်စဉ်;
● မြင့်သည်။ တည်ငြိမ်မှုအထွက်ပါဝါ။
● အလင်း ဖိုင်ဘာအာရုံခံခြင်း;
● ဆေးဘက်ဆိုင်ရာ ပုံရိပ်;
● Fiber Optic စက်ပစ္စည်း စမ်းသပ်ခြင်း။

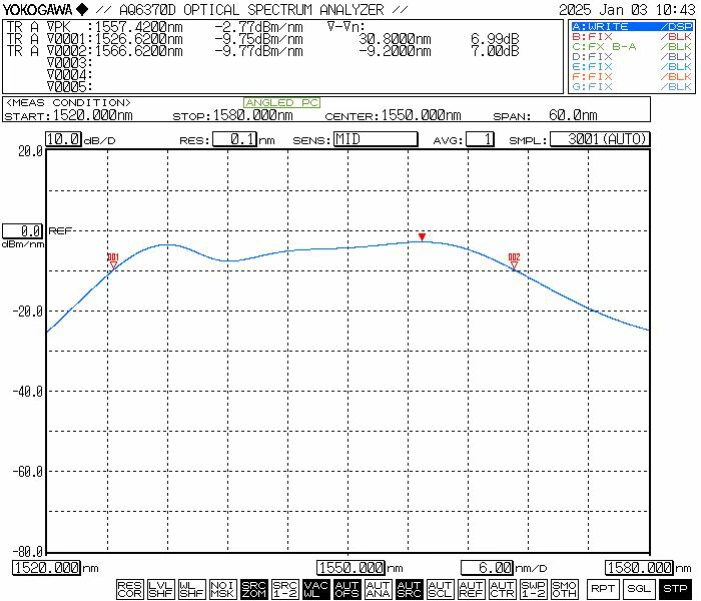

● ရိုးရိုးရောင်စဉ်
● Standard Accessories များ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
ASE အလင်းရင်းမြစ် (Module Host) |
1 |
|
2 |
USB-RS232 DB9 အချက်ပြကြိုး |
1 |
|
3 |
DB9- 3PIN 232 အချက်ပြကြိုး |
1 |
|
4 |
Power Adapter (ချန်လှပ်ထားနိုင်သည်) |
1 |
|
5 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
|
6 |
လည်ပတ်မှုလက်စွဲ |
1 |

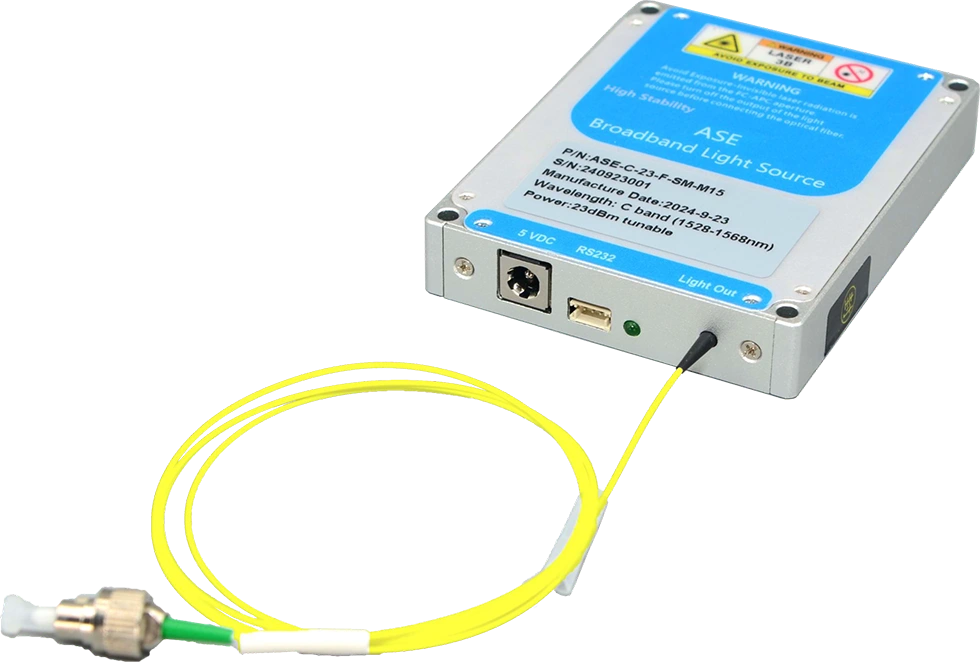

အဆင့် ၁။ အသွင်အပြင်- ဘယ်မှညာ-ပါဝါ ဆိပ်ကမ်း၊ ZH2.54 (3-pin) အမှတ်စဉ် ဆက်သွယ်ရေး အင်တာဖေ့စ်၊ ပါဝါအချက်ပြ LED နှင့် အလင်းအထွက်အတွက် single-mode ဖိုက်ဘာပေါက်။

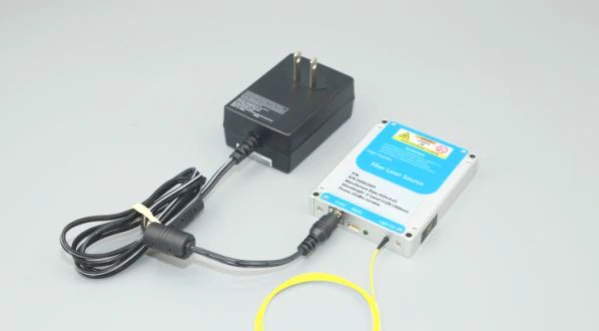

အဆင့် 2.Power Supply: ပုံသေ power input port သည် DC 5.5×2.1 mm ဖြစ်သည်။ အင်တာဖေ့စ်; ထိုအချိန်တွင် ယူနစ်နှင့်အတူ ကိုက်ညီသည့် DC 5V ပါဝါအဒက်တာတစ်ခု ပါဝင်သည်။ ပို့ဆောင်မှု၏ ပါဝါအဒက်တာအား အလင်းရင်းမြစ်နှင့် ချိတ်ဆက်ရန် နည်းလမ်း မော်ဂျူးကို ပူးတွဲပုံတွင် သရုပ်ဖော်ထားသည်။ သင်အသုံးပြုကြောင်းသေချာပါစေ။ မူရင်း၊ ထုပ်ပိုးထားသော power adapter ကိုသာ။ သဟဇာတမဖြစ်သော ပါဝါကို အသုံးပြုခြင်း။ adapter သည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ တနည်းအားဖြင့် ဗားရှင်းတစ်ခု U-shaped terminal connector ပါ၀င်သော ပါဝါကြိုးကို ရရှိနိုင်သည်။ switching power supply နှင့် ချိတ်ဆက်မှု အဆင်ပြေချောမွေ့စေခြင်း၊ သို့သော်၊ ဤရွေးချယ်မှုဖြစ်ရမည်။ ဝယ်ယူသည့်အချိန်တွင် အထူးတောင်းဆိုထားသည်။
အဆင့် 3. ဖိုက်ဘာဖာထေးကြိုးများကို ချိတ်ဆက်ခြင်း- ဖိုက်ဘာချိတ်ဆက်ကိရိယာမှ ဖုန်မှုန့်ထုပ်ကို ဖယ်ရှားပြီး ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပါ။ အခြားသို့မချိတ်ဆက်မီ ၎င်းသည် ညစ်ညမ်းခြင်း သို့မဟုတ် ပျက်စီးခြင်းကင်းကြောင်း သေချာပါစေ။ fiber-optic အစိတ်အပိုင်းများ သို့မဟုတ် စမ်းသပ်ကိရိယာများ။ စွမ်းအားမြင့် အလင်းရင်းမြစ်များအတွက်၊ ချိတ်ဆက်မှုအတွက် fusion splicing ကို အသုံးပြုရန် အကြံပြုထားသည်။
Setp4.အလင်းရင်းမြစ်ကိုချိတ်ဆက်ခြင်း။ Host PC သို့ မော်ဂျူး-မူရင်း USB-to-RS232 အမှတ်စဉ်ဒေတာကေဘယ်ကို အသုံးပြုပါ။ မော်ဂျူးကို ကွန်ပျူတာနှင့် ချိတ်ဆက်ရန် light source module ပါ၀င်သည်။ ကွန်ပြူတာသည် သီးသန့် serial port driver ကို ကြိုတင်ထည့်သွင်းရန် လိုအပ်ပါသည်။ USB-to-RS232 ကြိုးကို ကောင်းစွာမှတ်မိရန်၊ မဟုတ်ရင် host software က ဖြစ်ပါလိမ့်မယ်။ မှန်ကန်သောချိတ်ဆက်မှုတစ်ခု သို့မဟုတ် အလင်းရောင်နှင့် ဆက်သွယ်၍မရပါ။ အရင်းအမြစ် module ။ လိုအပ်သောယာဉ်မောင်းကိုရယူရန် Box Optronics ကိုဆက်သွယ်ပါ။

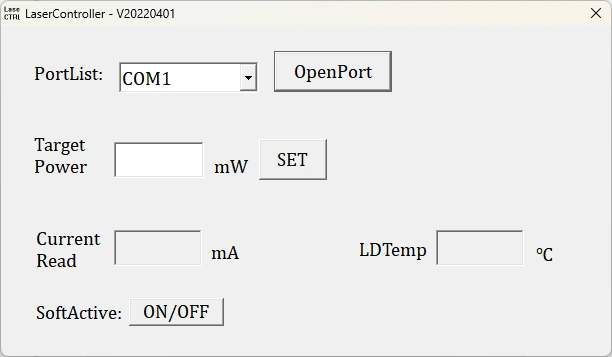

အဆင့် 5.Software: ချိန်ညှိနိုင်သောပါဝါရှိသော ASE light source module ထုတ်ကုန်များအတွက်၊ optical output ပါဝါကို host software မှတဆင့်ထိန်းချုပ်နိုင်သည်။ ပုံသေပါဝါအတွက် မော်ဒယ်များ၊ ပါဝါအဆင့်ကို ချိန်ညှိ၍မရပါ။
|
နာမည် |
လှိုင်းအလျား |
ချောမွေ့မှု |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
အတိုင်းအတာ |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
ASE Light အရင်းအမြစ် |
C:C-band |
F7:≤7dB |
10 :10 mW 20 :20 mW 30:30mW 50:50mW |
SM:SMF-28e |
M: မော်ဂျူး B:ခုံတန်း |
ဥပမာ- ASE-C-F7-20-SM-M
(အော်ဒါအချက်အလက်- C-band Low Flatness ASE Broadband Light Source၊ spectral flatness≤7dB၊ 20mW အထွက်ပါဝါ၊ SM ဖိုက်ဘာ၊ မော်ဂျူးအထုပ်)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10 ရက်ခန့်ကြာသည်။ (အချို့ရှိလျှင် Stock ရှိသောကြောင့် အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● သန့်ရှင်းသောမျက်နှာအနေအထားအောက်တွင်၊ single-mode fibers (ဥပမာ Hi-1060၊ PM980၊ G652D သို့မဟုတ် PM1550) သည် သီအိုရီပိုင်းပါဝါခံနိုင်ရည်ရှိသည်။ ခန့်မှန်းခြေအားဖြင့် 200 mW ဆက်တိုက်အလင်း။ ထို့ကြောင့် အလင်းရင်းမြစ်များနှင့် အထွက်ပါဝါအဆင့် 200 mW အောက်ရှိသော အသံချဲ့စက်များ၊ အထွက်ဖိုက်ဘာချိတ်ဆက်ကိရိယာများ Standard Adapter များကို အသုံးပြု၍ အခြားသော single-mode ဖိုက်ဘာ စက်များနှင့် ချိတ်ဆက်နိုင်သည်။ (ဖိုက်ဘာအစွန်းများ)။ သို့သော်၊ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ အဆုံး-မျက်နှာသည် ညစ်ညမ်းနေပါက၊ ၎င်းကို ညစ်ညမ်းစေပါသည်။ လေဆာစဖွင့်သည့်အခိုက်အတန့်တွင်—မီးလောင်မှုဖြစ်နိုင်ခြေအလွန်ရှိသည်။ လေဆာပါဝါ အလွန်နည်းသည်။ ထို့ကြောင့် Fiber ချိတ်ဆက်မှုမပြုလုပ်မီ၊ အထူးပြုဖိုက်ဘာ သန့်ရှင်းရေးကို အသုံးပြု၍ ချိတ်ဆက်ကိရိယာ အဆုံး-မျက်နှာကို သေချာစွာ သန့်စင်ရပါမည်။ ကိရိယာများ။ ထို့အပြင်၊ ဖိုက်ဘာအဆုံး-မျက်နှာစစ်ဆေးရေးကိရိယာကို ဂရုတစိုက်အသုံးပြုသင့်သည်။ ဖုန်မှုန့်နှင့် အညစ်အကြေးများ လုံးဝကင်းစင်ကြောင်း သေချာစေရန် မျက်နှာပြင်ကို စစ်ဆေးပါ။ fiber flange မှတဆင့်ချိတ်ဆက်မှုမလုပ်ဆောင်မီ။
● ဖိုက်ဘာအော့ပတစ် ချိတ်ဆက်ကိရိယာများကို သန့်ရှင်းရေး၊ စစ်ဆေးခြင်း သို့မဟုတ် ချိတ်ဆက်သည့်အခါ၊ သင်သည် အလင်းရင်းမြစ်သည် အလင်းထုတ်လွှတ်ခြင်းမရှိကြောင်း သေချာစေရမည်။ ဘယ်အခြေအနေမှာမှ အလင်းရောင်သည် တက်ကြွနေချိန်တွင် လုပ်ဆောင်ချက်များကို လုပ်ဆောင်သင့်သည်။ သုံးစွဲမှုပြီးစီးသောအခါ အခြား fiber optic connector များမှ ချိတ်ဆက်မှုကို ဖြတ်တောက်ပြီးနောက်၊ connector သည် လိုအပ်ပါသည်။ ဖုန်မှုန့်ထုပ် တပ်ဆင်ပါ။
● အထွက်ဖိုင်ဘာကို အခြားဖိုင်ဘာနှင့် ချိတ်ဆက်ရန် လိုအပ်ပါက၊ fusion splicer ကိုအသုံးပြုရန်အကြံပြုထားသည်။
● Fiber Optic ကို မကြာခဏ ထည့်သွင်းရန် သို့မဟုတ် ဖယ်ရှားရန် အကြံပြုထားခြင်း မရှိပါ။ ဖုန်မှုန့်များ ညစ်ညမ်းမှုကို တားဆီးရန်အတွက် အထွက်အဆုံးရှိ connectors များ ထည့်သွင်းမှု ဆုံးရှုံးခြင်း—သို့မဟုတ် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ အဆုံးမျက်နှာများ ပျက်စီးမှု တိုးလာစေသည်။
● အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် သံချေးတက်ခြင်းတို့ကို ကျေးဇူးပြု၍ သတိထားပါ။ စတိုးဆိုင် ခြောက်သွေ့သောအရပ်၌။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
