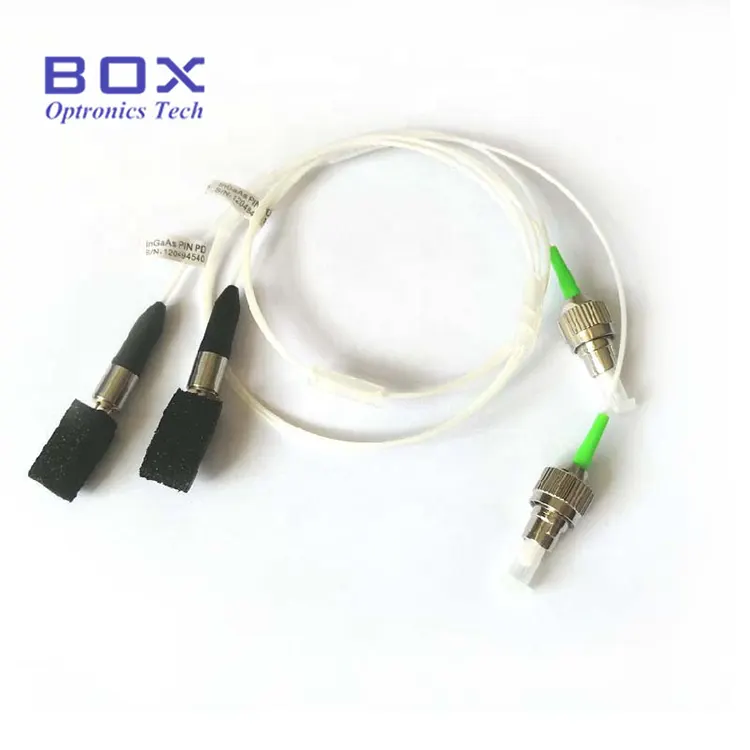

Coaxial Pigtailed InGaAs PIN Photodiode Detector

Box Optronics သည် ဖိုက်ဘာအင်အော်တစ်ဆက်သွယ်ရေး၊ CATV၊ အာရုံခံခြင်းနှင့် စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းဆိုင်ရာ အက်ပ်လီကေးရှင်းများအတွက် optical detectors များကို ပံ့ပိုးပေးသည့် optoelectronic အစိတ်အပိုင်းထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။ Coaxial Pigtailed InGaAs PIN Photodiode Detector (BPD Series) သည် မြန်နှုန်းမြင့် analog optical detection နှင့် receiver applications များအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းတွင် တိုက်ရိုက် optical ချိတ်ဆက်မှုအတွက် ဖိုက်ဘာ pigtail ပါရှိသော hermetic coaxial ပက်ကေ့ချ်ပါရှိပြီး ပြုပြင်နိုင်သော ဖိုင်ဘာ၊ ချိတ်ဆက်ကိရိယာ၊ ပက်ကေ့ခ်ျနှင့် pinout ရွေးချယ်မှုများသည် မတူညီသော OEM ပေါင်းစပ်မှုလိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ထုတ်ကုန်အကျဉ်းချုပ် - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Coaxial Pigtailed InGaAs PIN Photodiode Detector သည် ရောင်စဉ်တန်းတုံ့ပြန်မှုအကွာအဝေး 1100-1650nm ရှိသော optical detector တစ်ခုဖြစ်သည်။ ၎င်းသည် အသုံးများသော 1310nm နှင့် 1550nm လှိုင်းအလျားများတွင် မြင့်မားသောတုံ့ပြန်မှုပေးစွမ်းပြီး fiber-optic ဆက်သွယ်ရေး၊ CATV၊ အာရုံခံခြင်းနှင့် စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းဆိုင်ရာ အက်ပ်လီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ BPD-70P10B-FA တွင် 70um တက်ကြွသောဧရိယာနှင့် FC/APC ချိတ်ဆက်ကိရိယာတစ်ခုပါရှိသော 1 မီတာဖိုင်ဘာ pigtail ပါရှိပြီး စတော့ရှယ်ယာတွင် ရနိုင်ပါသည်။ အခြားတက်ကြွသောဧရိယာ၊ ပက်ကေ့ချ်၊ ဖိုက်ဘာ၊ ချိတ်ဆက်ကိရိယာ နှင့် pinout ပုံစံများကို OEM ပေါင်းစည်းမှုအတွက် စိတ်ကြိုက်ပြင်ဆင်ထားပါသည်။

အဓိကအင်္ဂါရပ်များ - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· ကျယ်ပြန့်ရောင်စဉ်တန်းတုံ့ပြန်မှုအကွာအဝေး- 1100nm မှ 1650nm

· မြင့်မားသောတုံ့ပြန်မှု၊ နိမ့်သောမှောင်သောလျှပ်စီးကြောင်းနှင့် လမ်းဆုံစွမ်းရည်နိမ့်သည်။

· ကျယ်ပြန့်သော လှိုင်းနှုန်း- 2.5GHz

· အမြန်တက်/ကျချိန်- 0.3ns

· FC/APC သို့မဟုတ် အခြားချိတ်ဆက်ကိရိယာပါရှိသော ဆံချည်မျှင်အထွက်အား (လက်ခံနိုင်သည့်ရွေးချယ်စရာလည်း ရနိုင်သည်)

ပုံမှန် အပလီကေးရှင်းများ - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· CATV နှင့် ဖိုက်ဘာ-optic ဗီဒီယိုထုတ်လွှင့်ခြင်းအတွက် အင်နာလော့ဂ် optical လက်ခံကိရိယာများ

· Broadband RF-over-fiber detection စနစ်များ

· OTDR အချက်ပြသိရှိခြင်းအပါအဝင် အလင်းစမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းကိရိယာ

· ဖြန့်ဝေထားသော အသံအာရုံခံခြင်း (DAS) ကဲ့သို့သော ဖိုက်ဘာအော့ပတစ်အာရုံခံခြင်း

· EDFA၊ DWDM နှင့် လေဆာစနစ်များတွင် အလင်းပြန်ပါဝါစောင့်ကြည့်ခြင်း။

· Photonics ဓာတ်ခွဲခန်းသုတေသနနှင့် OEM စနစ်ပေါင်းစပ်မှု

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ - Coaxial Pigtailed InGaAs PIN Photodiode Detector

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ (TC = 25°C)

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	အဆင့်သတ်မှတ်ချက်	ယူနစ်
Saturation Optical Power	PS	CW	5	mW
Forward Current	IF	CW	10 (စာရိုက်)	mA
Reverse Voltage	VRPD	CW	30	V
Reverse Current	IRPD	CW	5	mA
လည်ပတ်အပူချိန်	ထိပ်တန်း	-	-40 ~ +85	°C
သိုလှောင်မှုအပူချိန်	TS	-	-40 ~ +85	°C

Optical-Electrical Characteristics (TC = 25°C)

ကန့်သတ်ချက်	သင်္ကေတ	စမ်းသပ်မှုအခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
လှိုင်းအလျား	λ	-	1100	-	1650	ကမ္မဿကာ
တုံ့ပြန်မှု @ 1310nm	R	Vr=5V၊ λ=1310nm	0.85	0.90	-	A/W
တုံ့ပြန်မှု @ 1550nm	R	Vr=5V၊ λ=1550nm	0.90	0.95	-	A/W
Dark Current	အမှတ်သညာ	Vr=5V	-	0.2	0.5	nA
Junction Capacitance	C	Vr=5V၊ f=1MHz၊ အိတ်ဖွင့်	-	0.6	0.75	pF
မြင့်တက်ချိန်/ကျဆုံးချိန်	TR/TF	Vr=5V၊ 10~90%	-	-	0.3	ns
Bandwidth (-3dB)	BW	Vr=5V၊ 50Ω load၊ lead length=6mm၊ case open	2.5	-	-	GHz
Composite Second Order Beat ပါ။	CSO များ	-	-	စာ-၇၀	-	dB
Composite Third Order Beat	CTB	-	-	စာ-၈၀	-	dB
လည်ပတ်ဗို့အား	V	-	-	စာ-၅	-	V
Optical Return Loss	ORL	λ=1310nm	-	45	-	dB

Package နှင့် Pin အဓိပ္ပာယ်ဖွင့်ဆိုချက် - Coaxial Pigtailed InGaAs PIN Photodiode Detector

မှာယူခြင်းဆိုင်ရာ အချက်အလက် - Coaxial Pigtailed InGaAs PIN Photodiode Detector

မော်ဒယ်အမည်စာရင်း

BPD - XX X XX X - XX - ( X )

ဥပမာ- BPD-70P10B-FA ( 70m တက်ကြွသောဧရိယာ၊ Pigtailed အမျိုးအစား၊ 1.0m ဖိုက်ဘာ၊ Type B pinout၊ FC/APC ချိတ်ဆက်ကိရိယာ)

လယ်ကွင်း	ကုတ်	ဖော်ပြချက်
ထုတ်ကုန်စီးရီး	BPD	Box Photodiode စီးရီး
လှုပ်ရှားနယ်မြေ	55/70/3H/အခြား	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; အခြား = စိတ်ကြိုက်
PD အမျိုးအစား	P/R	P = Pigtailed အမျိုးအစား; R = Receptacle အမျိုးအစား
ဖိုက်ဘာ အရှည်	၀၅/၁၀/အခြား	05 = 0.5 မီတာ; 10 = 1.0m; အခြား = စိတ်ကြိုက်အရှည်
Pinout	A/B/C/Null ဖြစ်ပါတယ်။	A = အမျိုးအစား A; B = Type B; C = Type C
ချိတ်ဆက်ကိရိယာ	FA / SA / FC / SC / ST / အခြား	FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; အခြား = စိတ်ကြိုက်
ပစ္စည်း	Null/C/M/P	Null = ပုံသေ၊ C = ကြွေထည်; M = သတ္တု; P = ပလပ်စတစ်

မှတ်ချက်- ကျစ်ဆံမြီးအရှည်နှင့် ပုံသေကတ်ဖော်မတ်ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ ထုတ်ကုန်ဖွဲ့စည်းပုံ၊ အရွယ်အစား၊ optical parameters များနှင့် လုပ်ငန်းစဉ်နည်းပညာလိုအပ်ချက်များကို ဖောက်သည်လိုအပ်ချက်အရ ဒီဇိုင်းထုတ်နိုင်သည်။

ဒေတာစာရွက် - Coaxial Pigtailed InGaAs PIN Photodiode Detector

အချက်အလက်စာရွက်

အမေးများသောမေးခွန်းများ (FAQ)

မေး- th e coaxial pigtailed photodiode detector နှင့် TO-can InGaAs photodiodes အကြား ကွာခြားချက်ကား အဘယ်နည်း။

A- အဓိကကွာခြားချက်များမှာ ပက်ကေ့ဂျ်ဒီဇိုင်းနှင့် စနစ်ပေါင်းစပ်မှုဖြစ်သည်။ coaxial pigtailed detector သည် InGaAs PIN photodiode ကို fiber pigtail ဖြင့် hermetic coaxial package တွင် ပေါင်းစပ်ထားပြီး CATV လက်ခံကိရိယာများနှင့် optical test ကိရိယာများကဲ့သို့သော အပလီကေးရှင်းများအတွက် တိုက်ရိုက်ဖိုက်ဘာချိတ်ဆက်မှုနှင့် ကြိမ်နှုန်းမြင့်စွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။ TO5/TO46 photodiodes သည် အလင်းပြတင်းပေါက်များပါရှိသော သတ္တု-လုပ်နိုင်သည့် ပက်ကေ့ဂျ်များကို အသုံးပြုပြီး ပြင်ပ optical coupling လိုအပ်သောကြောင့် ၎င်းတို့ကို နေရာလွတ်သိရှိနိုင်မှုနှင့် အလင်းစွမ်းအားတိုင်းတာခြင်းအတွက် ပိုမိုသင့်လျော်စေသည်။

မေး- ဆံမြီးစွပ်ထားသော နှင့် လက်ခံထုပ်ပိုးသည့် ပက်ကေ့ချ် ရွေးချယ်စရာများကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A- pigtailed ဗားရှင်းတွင် တိုက်ရိုက် optical ချိတ်ဆက်မှုအတွက် အမြဲတမ်း ပူးတွဲပါရှိသော ဖိုက်ဘာတစ်ခု ပါရှိပြီး၊ လက်ခံသည့်ဗားရှင်းသည် အဆင်ပြေသော ချိတ်ဆက်မှုနှင့် အစားထိုးရန်အတွက် ဖြုတ်တပ်နိုင်သော ဖိုက်ဘာအင်တာဖေ့စ်ကို ပံ့ပိုးပေးပါသည်။ ရွေးချယ်မှုသည် စနစ်ပေါင်းစည်းမှုလိုအပ်ချက်များအပေါ် အဓိကအားဖြင့် မူတည်သည်- pigtailed packages များသည် fixed OEM တပ်ဆင်မှုများအတွက် သင့်လျော်ပြီး receptacle packages များသည် စမ်းသပ်မှုနှင့် ဓာတ်ခွဲခန်းသုံးပစ္စည်းများအတွက် အဆင်ပြေပါသည်။

မေး- InGaAs PIN photodiode ၏ တက်ကြွသောဧရိယာကို မည်သို့ရွေးချယ်ရမည်နည်း။

A- သင်၏အလင်းတန်းအရွယ်အစား၊ ချိတ်ဆက်မှုပုံစံနှင့် ပစ်မှတ်ထောက်လှမ်းမှုလှိုင်းနှုန်းတို့အပေါ် အခြေခံ၍ လုပ်ဆောင်နေသော ဧရိယာအချင်းကို ရွေးချယ်သင့်သည်။ သေးငယ်သော တက်ကြွသော ဧရိယာအချင်းများသည် လမ်းဆုံစွမ်းရည် နိမ့်ကျပြီး မြန်နှုန်းမြင့် တုံ့ပြန်မှုကို ပေးစွမ်းနိုင်သော်လည်း ပိုကြီးသော ဧရိယာ ချစ်ပ်များသည် အလင်းပိုင်း-စုဆောင်းမှု ထိရောက်မှုနှင့် ပေါ့ပါးသော ချိန်ညှိမှု သည်းခံနိုင်စွမ်းတို့ကို ပေးစွမ်းပါသည်။ ဖိုက်ဘာ -coupled စနစ်များအတွက်၊ 70 um ကဲ့သို့သော အလယ်အလတ် အရွယ်အစား ရွေးချယ်စရာများသည် bandwidth နှင့် alignment latitude အကြား ကောင်းမွန်သော အပေးအယူကို ရရှိနိုင်သည်။

ဆက်စပ်ထုတ်ကုန်များ

· 1mm Active Area InGaAs PIN photodiode

· 5mm InGaAs PIN Photodiode TO5

· ဆီလီကွန် Photodiode TO46

· C-band Erbium-doped Fiber Booster Amplifier

လုပ်ဆောင်ချက်မှတ်စုများနှင့် ကိုင်တွယ်ခြင်း။

· InGaAs PIN photodiodes များသည် ESD-sensitive စက်ပစ္စည်းများဖြစ်သောကြောင့် photodiode ကိုကိုင်တွယ်သည့်အခါ သင့်လျော်သော ESD အကာအကွယ်လုပ်ထုံးလုပ်နည်းများကို လိုက်နာပါ။

· ဖိုက်ဘာအဆုံး-မျက်နှာ သို့မဟုတ် အလင်းချိတ်ဆက်ကိရိယာကို လက်ဗလာဖြင့် ထိခြင်းမှ ရှောင်ကြဉ်ပါ။

· ဒေတာစာရွက်တွင် သတ်မှတ်ထားသည့် ပကတိအမြင့်ဆုံးအဆင့်သတ်မှတ်ချက်ထက် မကျော်လွန်ပါနှင့်။

· fiber pigtail တွင် အလွန်အကျွံကွေးခြင်း သို့မဟုတ် စက်ပိုင်းဆိုင်ရာဖိအားကို ရှောင်ကြဉ်ပါ။
