1mm InGaAs PIN Photodiode TO46

Box Optronics သည် 900nm မှ 1650nm wavelength band တစ်လျှောက် 900nm မှ 1650nm wavelength band တစ်လျှောက် အာရုံခံနိုင်စွမ်းမြင့်မားသော အနီအောက်ရောင်ခြည် ထောက်လှမ်းမှုအတွက် တီထွင်ဖန်တီးထားသည့် 1mm InGaAs PIN Photodiode TO46 ကို ပံ့ပိုးပေးပါသည်။ မြင့်မားသောတုံ့ပြန်မှုပါဝင်သည် (အမျိုးအစား။ 0.95A/W တွင် 1550nm)၊ မှောင်သောလျှပ်စီးကြောင်းနှင့် စွမ်းရည်နိမ့်သည်။ ကျစ်လစ်သိပ်သည်းစွာ အလုံပိတ် TO46 သတ္တုဖြင့် ပြားချပ်ချပ်ပြတင်းပေါက်တစ်ခုဖြင့် ထုပ်ပိုးနိုင်ပြီး၊ photodiode သည် -40°C မှ +85°C အထိ သက်တမ်းတိုးထားသော အပူချိန်အတိုင်းအတာတစ်ခုအထိ ယုံကြည်စိတ်ချရသော ရေရှည်လည်ပတ်မှုကို ပေးစွမ်းနိုင်သည်။ optical ပါဝါမီတာများ၊ စမ်းသပ်ကိရိယာများနှင့် fiber optic ဆက်သွယ်မှုစနစ်များတွင် ပေါင်းစည်းရန်အတွက် အကောင်းဆုံးဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ထုတ်ကုန်အနှစ်ချုပ်-1mm InGaAs PIN Photodiode TO46

Box Optronics မှ 1mm InGaAs PIN Photodiode (Model BPD-1STO46B-FW) သည် အနီးနား-အနီအောက်ရောင်ခြည် (NIR) ထောက်လှမ်းမှုအက်ပ်များအတွက် ဒီဇိုင်းထုတ်ထားသော စွမ်းဆောင်ရည်မြင့် InGaAs photodetector ဖြစ်သည်။ PIN ဒိုင်အိုဒဖွဲ့စည်းပုံပါရှိသော၊ ၎င်းသည် 900–1650nm လှိုင်းအလျားအကွာအဝေးရှိ ဖြစ်ရပ်မှန်အလင်းစွမ်းအားကို မျဉ်းသားမှုနှင့် အာရုံခံနိုင်စွမ်းမြင့်မားသော အချိုးကျဓာတ်ပုံလှိုင်းအဖြစ်သို့ ပြောင်းလဲပေးပါသည်။ 1 မီလီမီတာ အချင်းရှိသော တက်ကြွသော ဧရိယာ ပါဝင်သည်။ hermetic TO46 သတ္တုဘူးတွင် ပြားချပ်ချပ် အလင်းပြတင်းပေါက်ဖြင့် ထုပ်ပိုးထားသော photodiode သည် စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်ပြီး စက်မှုနှင့် ဓာတ်ခွဲခန်း အခြေအနေများ တောင်းဆိုရာတွင် တည်ငြိမ်သော စွမ်းဆောင်ရည်ကို အာမခံပါသည်။ ဤအရည်အသွေးများသည် optical power monitoring၊ fiber optic test measurement၊ laser detection နှင့် NIR spectroscopy အတွက် အကောင်းဆုံးရွေးချယ်မှုဖြစ်စေသည်။

အဓိကအင်္ဂါရပ်များ- 1mm InGaAs PIN Photodiode TO46

• ထိရောက်သောအလင်းရောင်စုဆောင်းမှုအတွက် တက်ကြွသောဧရိယာအချင်း- 1 မီလီမီတာ

• ကျယ်ပြန့်ရောင်စဉ်တန်းတုံ့ပြန်မှုအကွာအဝေး- 900nm မှ 1650nm

• မြင့်မားသောတုံ့ပြန်မှု- 1310nm တွင် ပုံမှန် 0.9A/W၊ 1550nm တွင် 0.95A/W

• အလွန်နိမ့်သောမှောင်သောလျှပ်စီးကြောင်း၊ လမ်းဆုံစွမ်းရည်နိမ့်သည်။

• မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့် ရေရှည်တည်ငြိမ်မှု

• Hermetic TO46 ပြတင်းပေါက်အပြားသတ္တုအထုပ်

• အလွယ်တကူတပ်ဆင်ရန်အတွက် Standard TO-CAN ဖွဲ့စည်းမှုပုံစံ

ပုံမှန်အပလီကေးရှင်းများ-1mm InGaAs PIN Photodiode TO46

• Optical powermeter နှင့် optical power monitoring modules

• Fiber optic စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းကိရိယာ

• တယ်လီကွန်းစနစ်များတွင် အလင်းလှိုင်းထောက်လှမ်းခြင်းနှင့် ပါဝါစောင့်ကြည့်ခြင်း။

• Near-infrared (NIR) spectroscopy နှင့် ခွဲခြမ်းစိတ်ဖြာမှုတူရိယာများ

• လေဆာပါဝါစောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်မှုစနစ်များ

• Optical attenuator ချိန်ညှိခြင်းနှင့် စရိုက်လက္ခဏာပြုလုပ်ခြင်း။

• ဓာတ်ပုံနစ်ဓာတ်ခွဲခန်းများတွင် သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှု

• Optical module ပေါင်းစပ်မှုနှင့် ပုံသဏ္ဍာန်ခွဲစနစ် ဖွံ့ဖြိုးတိုးတက်မှု

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ- 1mm InGaAs PIN Photodiode TO46

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ (TC = 25°C)

ကန့်သတ်ချက်	သင်္ကေတ	အဆင့်သတ်မှတ်ချက်	ယူနစ်
Reverse Voltage	VRmax	20	V
Operating Case Temperature	ထိပ်တန်း	-40 ~ +85	°C
သိုလှောင်မှုအပူချိန်	TST	-55 ~ +120	°C

Electro-Optical Characteristics (TC = 25°C)

ကန့်သတ်ချက်	သင်္ကေတ	စမ်းသပ်မှုအခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
Active Area Diameter	φ	-	-	1	-	မီလီမီတာ
Spectral Range	λ	-	900	-	1650	ကမ္မဿကာ
တုံ့ပြန်မှု @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
တုံ့ပြန်မှု @ 1550nm	R	VR = -5V	-	0.95	-	A/W
လည်ပတ်နေသော Reverse Voltage	VR	-	-	စာ-၅	-	V
Dark Current	အိုင်ဒီ	VR = -5V	-	1.5	5.0	nA
Junction Capacitance	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB Bandwidth	BW	VR = 0V၊ RL = 50Ω	-	40	-	MHz

ကုန်ပစ္စည်းအသေးစိတ်- 1mm InGaAs PIN Photodiode TO46

InGaAs PIN Photodiode ဆိုတာဘာလဲ။

InGaAs PIN photodiode သည် အနီအောက်ရောင်ခြည် (NIR) optical detection အတွက် ဒီဇိုင်းထုတ်ထားသော အာရုံခံနိုင်စွမ်းမြင့်မားသော တစ်ပိုင်းလျှပ်ကူးကိရိယာ ထောက်လှမ်းသည့်ကိရိယာဖြစ်သည်။ P-I-N တစ်ပိုင်းလျှပ်ကူးပစ္စည်းဖွဲ့စည်းပုံအပေါ် အခြေခံ၍ ၎င်းသည် အဖြစ်အပျက် ဖိုတွန်အား အလွန်ကောင်းမွန်သော linearity နှင့် တည်ငြိမ်မှုဖြင့် photocurrent အဖြစ်သို့ ပြောင်းလဲပေးပါသည်။

900nm မှ 1700nm မှလည်ပတ်သော InGaAs photodiodes သည် optical communication bands နှင့် SWIR region တစ်လျှောက်တွင် မြင့်မားသောတုံ့ပြန်မှုပေးစွမ်းပြီး fiber optic စမ်းသပ်ခြင်း၊ optical power monitoring၊ spectroscopy နှင့် sensing applications များအတွက် သင့်လျော်စေသည်။

1mm တက်ကြွသောဧရိယာသည် ပိုမိုကောင်းမွန်သောအလင်းစုဆောင်းနိုင်စွမ်းနှင့် ချိတ်ဆက်မှုခံနိုင်ရည်ကို ပိုမိုကောင်းမွန်စေပြီး အာရုံခံနိုင်စွမ်း၊ ချိန်ညှိမှုပြောင်းလွယ်ပြင်လွယ်နှင့် ထောက်လှမ်းမှုအမြန်နှုန်းတို့ကြား အကောင်းဆုံးချိန်ခွင်လျှာကို ပံ့ပိုးပေးပါသည်။

စွမ်းဆောင်ရည် အထူးများ- 1mm InGaAs PIN Photodiode TO46

• မြင့်မားသောတုံ့ပြန်မှုနှင့် ကွမ်တမ် စွမ်းဆောင်ရည်

• အနိမ့်အမှောင်လျှပ်စီးကြောင်း

• စွမ်းဆောင်ရည်နည်းပြီး တုံ့ပြန်မှုမြန်ဆန်သည်။

• ကျယ်ပြန့်ရောင်စဉ်လွှမ်းမှု

• Hermetic TO46 ပက်ကေ့ချ်

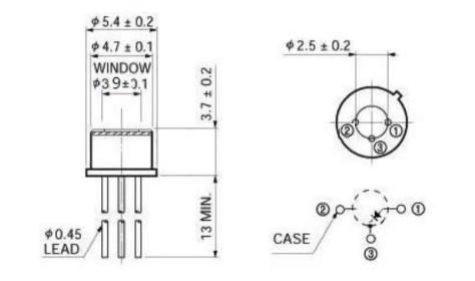

Package Dimensions and Pin Definition-1mm InGaAs PIN Photodiode TO46

ပက်ကေ့ဂျ် အမျိုးအစား- TO46 Hermetic သတ္တုဗူး၊ အပြားပြတင်းပေါက် (TO-CAN 3-pin)

Can Diameter:φ5.4 ± 0.2mm (အပြင်), φ4.7 ± 0.1mm (အတွင်းပိုင်း)

Window Diameter:φ3.9 ± 0.1mm

Pin Configuration (အောက်ခြေမြင်ကွင်း): Pin 1 = Anode (P-side), Pin 2 = Case (GND), Pin 3 = Cathode (N-side)

မှာယူခြင်းဆိုင်ရာ အချက်အလက်

မော်ဒယ်အမည်စာရင်း

BPD - X X TO XX - X - X

ဥပမာ- BPD-1STO46B-FW

လယ်ကွင်း	ကုတ်	ဖော်ပြချက်
ထုတ်ကုန်စီးရီး	BPD	Box Photodiode စီးရီး
Active Area Size	1S	1S = 1mm အချင်း (2S=2mm၊ 3S=3mm၊ 5S=5mm)
Package အမျိုးအစား	TO46	TO46 = TO46 ပက်ကေ့ဂျ် (TO5=TO5)
Pin အမျိုးအစား	B	B =B အမျိုးအစား pin-out
Window အမျိုးအစား	FW	FW = Flat Window

ဒေတာစာရွက်-1mm InGaAs PIN Photodiode TO46

အချက်အလက်စာရွက်

ကြာမြင့်ချိန်

• စံယူနစ်များ (စတော့ရှယ်ယာ မော်ဒယ်များ)- 3~5 အလုပ်လုပ်ရက်

• ပုံမှန်ထုတ်လုပ်မှု- 10~15 အလုပ်လုပ်ရက်

• ပမာဏအမှာစာများ- ထုတ်လုပ်မှုအချိန်ဇယားအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။

• နိုင်ငံတကာ ပို့ဆောင်မှု- ~5 ရက် (DHL/UPS/FedEx အမြန်)

• အမြန်ဝန်ဆောင်မှု- တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

လုပ်ဆောင်ချက်မှတ်စုများနှင့် ကိုင်တွယ်ခြင်း-1mm InGaAs PIN Photodiode TO46

• Photodiodes များသည် electrostatic discharge (ESD) အထိမခံနိုင်သော ကိရိယာများဖြစ်သည် — မှန်ကန်သော ESD အကာအကွယ်ကို အမြဲအသုံးပြုပါ။

• ညစ်ညမ်းမှုနှင့် ESD ပျက်စီးမှုကို ကာကွယ်ရန် လက်ဗလာနှင့် တိုက်ရိုက်ထိတွေ့ခြင်းမှ ရှောင်ကြဉ်ပါ။

• ESD-ဘေးကင်းသော ထုပ်ပိုးမှု သို့မဟုတ် လျှပ်စစ်ထုတ်ပိုးမှုဆိုင်ရာ ဗန်းများတွင် အသုံးမပြုသော စက်ပစ္စည်းများကို လျှပ်ကူးပစ္စည်း လျှပ်ကူးပစ္စည်း ပျက်စီးခြင်းမှ ကာကွယ်ရန်
