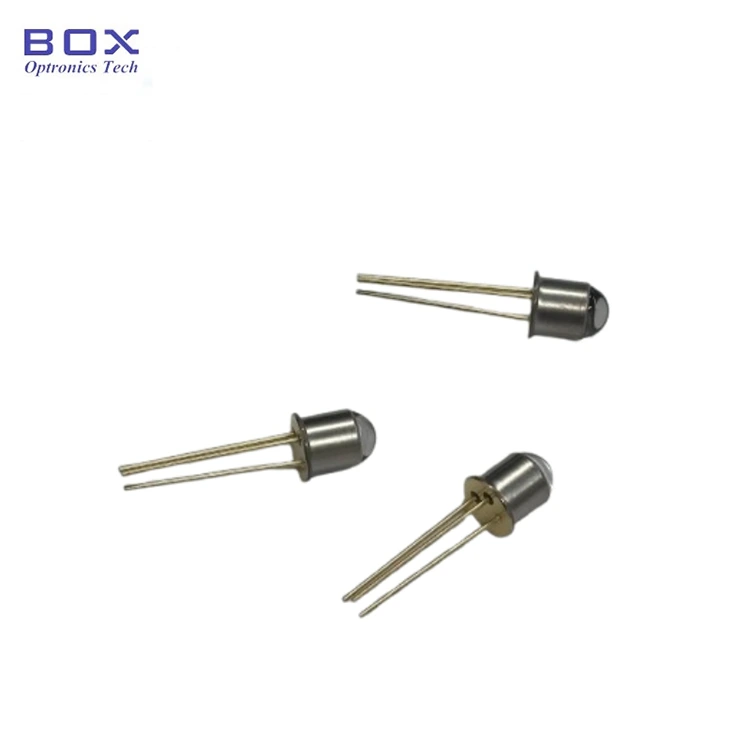

1mm Active Area InGaAs PIN Photodiode

ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက် - 1mm Active Area InGaAs PIN Photodiode

Box Optronics မှ 1mm Active Area InGaAs PIN Photodiode (Models: BPD-1STO46B-BL နှင့် BPD-1STO46B-FW) သည် 900nm မှ 1650nm အကွာအဝေးရှိ အနီအောက်ရောင်ခြည်အကွာအဝေးအတွင်း လှိုင်းအနီးရှိ အနီအောက်ရောင်ခြည် ထောက်လှမ်းမှုအတွက် ဒီဇိုင်းထုတ်ထားသည့် 165thnm မှ 1650nm လှုပ်လှုပ်ရှားရှားဖြစ်သွားသည်။ 1 မီလီမီတာ အချင်းရှိသော တက်ကြွသောဧရိယာဖြင့်၊ ၎င်းသည် အလင်းစုဆောင်းနိုင်စွမ်း၊ အချိတ်အဆက်သည်းခံနိုင်မှုနှင့် ထောက်လှမ်းမှုစွမ်းဆောင်ရည်တို့ကို မျှတစွာပေါင်းစပ်ပေးထားပြီး optical power တိုင်းတာခြင်း၊ fiber optic instrumentation နှင့် optical monitoring applications များအတွက်ဖြစ်သည်။

TO46 ပက်ကေ့ဂျ်ပုံစံ နှစ်ခုကို ရရှိနိုင်သည်- BPD-1STO46B-BL သည် focused သို့မဟုတ် fiber-coupled optical signals များဖြင့် ပိုမိုကောင်းမွန်သော coupling efficiency အတွက် ball lens window ပါရှိသော BPD-1STO46B-FW နှင့် BPD-1STO46B-FW သည် နေရာလွတ် အလင်းထောက်လှမ်းခြင်း နှင့် အပလီကေးရှင်းတစ်ခုလိုအပ်သော အလင်းပြတင်းပေါက်တစ်ခုဖြစ်သည်။ ဗားရှင်းနှစ်မျိုးစလုံးတွင် ယုံကြည်စိတ်ချရသော ရေရှည်လည်ပတ်မှုအတွက် hermetic TO46 သတ္တုထုပ်ပိုးမှုပါရှိသည်။

အဓိကအင်္ဂါရပ်များ- 1mm Active Area InGaAs PIN Photodiode

· 1mm လှုပ်ရှားဧရိယာ အချင်း

· ကျယ်ပြန့်ရောင်စဉ်တန်းတုံ့ပြန်မှုအကွာအဝေး- 900nm-1650nm

· မြင့်မားသောတုံ့ပြန်မှု- 1310nm တွင် ပုံမှန် 0.9A/W၊ 1550nm တွင် 0.95A/W

· နိမ့်မှောင်လျှပ်စီးကြောင်းနှင့် လမ်းဆုံစွမ်းရည်နိမ့်

· ကျစ်လစ်သိပ်သည်းသော TO46 hermetic metal အထုပ်

· ဝင်းဒိုးရွေးချယ်စရာ နှစ်ခု- ပိုမိုကောင်းမွန်သော အချိတ်အဆက် ထိရောက်မှုအတွက် ဘောလုံးမှန်ဘီလူး (BL)၊ နေရာလွတ် သိရှိခြင်းအတွက် အပြန့်ပြတင်းပေါက် (FW)

ပုံမှန်အပလီကေးရှင်းများ- 1mm Active Area InGaAs PIN Photodiode

· Optical powermeter နှင့် optical power monitoring စနစ်များ

· Fiber optic စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းကိရိယာ

· EDFA နှင့် optical amplifier power monitoring

· NIR spectroscopy နှင့် optical အာရုံခံစနစ်များ

· နေရာလွတ် optical detection အပလီကေးရှင်းများ

· Optical component characterization and calibration

· Photonics ကိရိယာတန်ဆာပလာနှင့် OEM ပေါင်းစပ်မှု

ထုတ်ကုန်သတ်မှတ်ချက်များ -1mm Active Area InGaAs PIN Photodiode

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ (TC = 25°C)

Electro-Optical Characteristics (TC = 25°C)

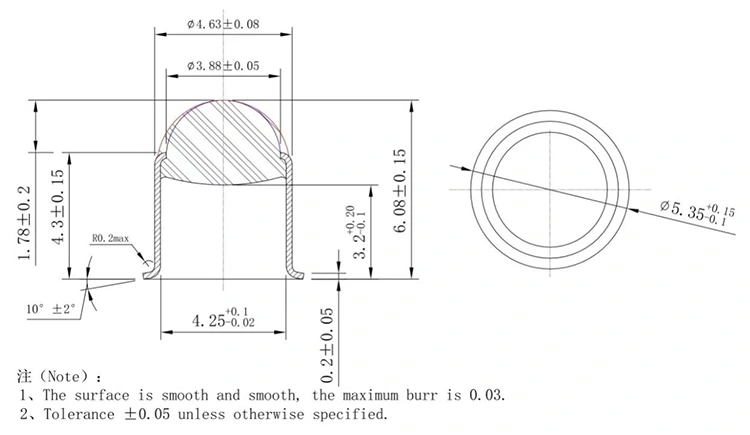

Package နှင့် Pin အဓိပ္ပာယ်ဖွင့်ဆိုချက် -1mm Active Area InGaAs PIN Photodiode

Package အမျိုးအစား- TO46 Hermetic Metal Package

ဘောလုံးမှန်ဘီလူး-

ပြားချပ်ချပ်ပြတင်းပေါက်-

မှာယူခြင်း အချက်အလက် -1mm Active Area InGaAs PIN Photodiode

မော်ဒယ်အမည်စာရင်း

BPD - X X TO XX - X - X

ဥပမာ- BPD-1STO46B-FW

ဒေတာစာရွက် -1mm Active Area InGaAs PIN Photodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

အမေးများသောမေးခွန်းများ (FAQ)

မေး- BL (ball lens) နှင့် FW (flat window) ဗားရှင်းများအကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A- BPD-1STO46B-BL တွင် အလင်းအား 1 မီလီမီတာ တက်ကြွသောဧရိယာသို့ အာရုံစိုက်ခြင်းဖြင့် optical coupling စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေသည့် ဘောလုံးမှန်ဘီလူးပြတင်းပေါက်ကို ပါရှိသည်။ fiber-coupled optical signals များ၊ focused beam များနှင့် optical power တိုင်းတာခြင်း နှင့် fiber optic test ကိရိယာများကဲ့သို့ ပိုမိုမြင့်မားသော coupling tolerance လိုအပ်သော application များအတွက် သင့်လျော်ပါသည်။

BPD-1STO46B-FW တွင် မူလအလင်းတန်းပရိုဖိုင်ကို ထိန်းသိမ်းထားရန် အရေးကြီးသော အရေးကြီးသည့် နေရာလွတ် အလင်းရှာဖွေခြင်းအတွက် တိုက်ရိုက် optical interface ကို ပံ့ပိုးပေးသည့် အလင်းပြဝင်းဒိုးတွင် BPD-1STO46B-FW ပါရှိသည်။

ဗားရှင်းနှစ်မျိုးစလုံးသည် တူညီသော InGaAs PIN photodiode ချစ်ပ်နှင့် TO46 hermetic ပက်ကေ့ဂျ်ကို အသုံးပြုထားပြီး optical window ဖွဲ့စည်းမှုအား ချိတ်ဆက်မှုနည်းလမ်းနှင့် အပလီကေးရှင်းလိုအပ်ချက်များအရ ရွေးချယ်နိုင်သည်။

မေး- ဤ 1mm InGaAs photodiode သည် မည်သည့်လှိုင်းအလျားအကွာအဝေးကို သိရှိနိုင်သနည်း။

A- ဤ InGaAs PIN photodiode သည် 900nm မှ 1650nm မှ 1650nm ဆက်သွယ်မှုလှိုင်းအလျားများ အပါအဝင် ကျယ်ပြန့်သော အနီအောက်ရောင်ခြည် ရောင်စဉ်တန်းအနီး တုံ့ပြန်မှုကို ပံ့ပိုးပေးပါသည်။ တုံ့ပြန်မှုအား 1310nm (0.9A/W ပုံမှန်) နှင့် 1550nm (0.95A/W ပုံမှန်) တွင် သတ်မှတ်ထားသည်။ ၎င်းသည် optical power တိုင်းတာခြင်း၊ လေဆာစောင့်ကြည့်ခြင်း၊ optical sensing နှင့် ယုံကြည်စိတ်ချရသော NIR ထောက်လှမ်းမှုလိုအပ်သော instrumentation applications များအတွက် သင့်လျော်သည်။

မေး- အနည်းဆုံးမှာယူမှုပမာဏ (MOQ) ကဘာလဲ။

A- 1mm InGaAs PIN Photodiode TO46 အတွက် MOQ သည် 1pc ဖြစ်သည်။ R&D အတွက် တစ်ခုတည်းယူနစ်မှ ပုံတူရိုက်ခြင်းမှ တူရိယာထုတ်လုပ်မှုနှင့် OEM ပရိုဂရမ်များအတွက် ပိုကြီးသော အတွဲများအထိ ပြောင်းလွယ်ပြင်လွယ်ရှိသော မှာယူမှုပမာဏများကို ကျွန်ုပ်တို့ ပံ့ပိုးပေးပါသည်။

မေး- ဤ 1mm Active Area InGaAs PIN Photodiode ၏ ဖိုက်ဘာအမြီးပါသော ဗားရှင်းကို ရနိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ Box Optronics သည် တိုက်ရိုက်ဖိုက်ဘာချိတ်ဆက်မှုအတွက် ချိတ်ဆက်မှုရွေးချယ်စရာများပါရှိသော ဖိုင်ဘာ pigtailed InGaAs photodiode မော်ဂျူးများကို ပေးပါသည်။ ဤမော်ဂျူးများသည် InGaAs photodiode ချစ်ပ်ကို သေးငယ်သောအထုပ်တစ်ခုတွင် ဖိုက်ဘာအချိတ်အဆက်ဖြင့် ပေါင်းစပ်ထားပြီး၊ OEM ပေါင်းစည်းမှုအတွက် သင့်လျော်သော optical တူရိယာများနှင့် fiber optic စနစ်များတွင် ပေါင်းစပ်ထားသည်။
