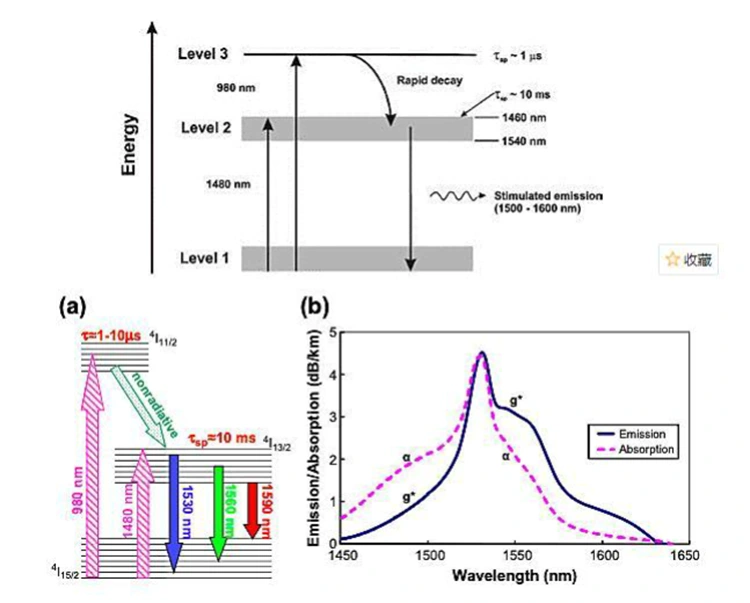

● စွမ်းအင်ကို 980 nm သို့မဟုတ် 1480 nm pump ရင်းမြစ်များ၊ စိတ်လှုပ်ရှားဖွယ်ကောင်းသော မြေပြင်အခြေအနေ erbium အိုင်းယွန်း (Er³⁺) ကို အသုံးပြု၍ စွမ်းအင်ကို ပိုမိုမြင့်မားသော စွမ်းအင်အဆင့်သို့ ထိုးသွင်းပါသည်။ ထို့နောက် အဆိုပါ အိုင်းယွန်းများသည် လျင်မြန်စွာ ပျံ့နှံ့ရောက်ရှိသွားသော အခြေအနေသို့ လျင်မြန်စွာ ပြေလျော့သွားကာ လူဦးရေ ပြောင်းပြန်လှန်ခြင်းကို ရရှိစေသည်။
● 1550 nm အချက်ပြမီးသည် erbium-doped ဖိုက်ဘာမှတဆင့် ဖြတ်သန်းသောအခါ၊ ၎င်းသည် နှိုးဆော်သော ထုတ်လွှတ်မှုလုပ်ငန်းစဉ်ကို အစပျိုးစေသည်။ ၎င်းသည် metastable erbium အိုင်းယွန်း (Er³⁺) ကို မြေပြင်အခြေအနေသို့ ပြန်ပြောင်းစေပြီး အချက်ပြအလင်းနှင့် တူညီသော ပေါင်းစပ်ဖိုတွန်များကို ထုတ်လွှတ်ကာ အချက်ပြပါဝါ၏ ထပ်ကိန်းချဲ့ထွင်မှုကို ရရှိစေသည် (သေးငယ်သောအချက်ပြစနစ်တွင်)။
● erbium-ytterbium co-doped fibers များကို multimode pump ပေါင်းစပ်နည်းပညာဖြင့် ပေါင်းစပ်အသုံးပြုခြင်းဖြင့်၊ saturated output power ကို သိသာထင်ရှားစွာ မြှင့်တင်နိုင်သည် (watts များစွာသော ပါဝါအဆင့်များအထိ) ကို ဖြည့်ဆည်းပေးခြင်းဖြင့် အလွန်ရှည်လျားသော အကွာအဝေး ရေအောက်ကေဘယ်များ၊ စွမ်းအားမြင့် CATV စနစ်များနှင့် သိပ်သည်းဆမြင့်သော ဂီယာစနစ်များ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်ပါသည်။
|
အစိတ်အပိုင်း |
ဖော်ပြချက် |
|
Optical Isolator |
အလင်းအချက်ပြမှုများကို ဦးတည်ရာတစ်ခုတည်းတွင် လုပ်ဆောင်ပေးကာ၊ ရောင်ပြန်ဟပ်သည့်အလင်းရောင်ကို ကိုယ်တိုင်လည်ပတ်မှုဖြစ်စေခြင်းမှ တားဆီးကာ ပန့်ရင်းမြစ်နှင့် အချက်ပြလင့်ခ်တည်ငြိမ်မှုကို ကာကွယ်ပေးသည်။ |
|
WDM Coupler |
တစ်ပြိုင်နက်တည်း စွမ်းအင်နှင့် အချက်ပြ ထုတ်လွှင့်မှုအတွက် 1550 nm အချက်ပြမီး နှင့် တစ်ပြိုင်နက် စွမ်းအင်နှင့် အချက်ပြ ထုတ်လွှင့်မှုအတွက် တစ်ကိုယ်တည်းမုဒ် (SM) 980/1480 nm နှင့် 1550 nm အချက်ပြမီးကို erbium-doped ဖိုက်ဘာအဖြစ် ထိရောက်စွာ စုံတွဲများ။ |
|
Er-doped Fiber |
erbium အိုင်းယွန်းများ၏ စွမ်းအင်အဆင့်အကူးအပြောင်းမှတဆင့် optical အချက်ပြမှုများကို ချဲ့ထွင်ပေးသည့် core gain ကြားခံသည် အခြေခံအမြတ်နှင့် ဆူညံသံများ စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်ပေးသည်။ |
|
Splitter ကိုနှိပ်ပါ။ |
ပင်မလင့်ခ်ကို မထိခိုက်စေဘဲ ပါဝါစောင့်ကြည့်ခြင်းအတွက် အချိန်နှင့်တပြေးညီ optical signal ၏တစ်စိတ်တစ်ပိုင်းကို ထိပုတ်ပါ၊ စနစ်၏အခြေအနေကို ပုံဖော်ခြင်းအားဖွင့်ပါ။ |
|
Er-Yb Co-doped Fiber |
ပန့်စုပ်ယူမှု ထိရောက်မှုနှင့် ပြည့်ဝအထွက်ပါဝါကို ပိုမိုကောင်းမွန်စေပြီး ပါဝါမြင့်မားပြီး ခရီးကြာရှည်စွာ ချဲ့ထွင်နိုင်သော အသုံးချမှုများအတွက် သင့်လျော်သည်။ |
|
ပေါင်းစပ်သူ |

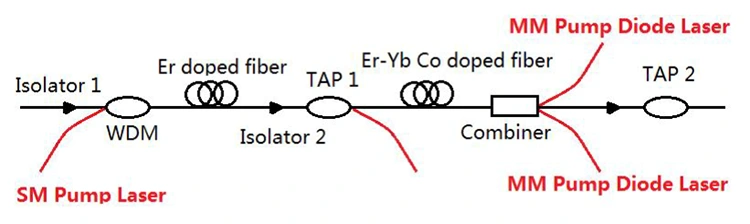

ပါဝါမြင့်မားသော ပန့်ထိုးဆေးထိုးခြင်းနှင့် ဇာတ်စင်လွန်ခြင်းတို့ကို မြှင့်တင်ရန် စုံတွဲများသည် ဘက်စုံမုဒ် (MM) ပန့်မီးကို ကြိုတင်ချဲ့ထွင်ထားသော အချက်ပြမီးဖြင့် စုပ်ယူပေးသည်။ စွမ်းအားမြင့် EYDFA ဒီဇိုင်းများတွင် အသုံးများသည်။ |
|
PumpLaserSource |
980 nm / 1480 nm တွင် စိတ်လှုပ်ရှားမှုစွမ်းအင်ကို ပေးသည် ။ • 980 nm ပန့်- ဆူညံသံနိမ့်၊ မြင့်မားသော စွမ်းဆောင်ရည်၊ အလယ်အလတ်နှင့် တာတိုခရီးစဥ်များအတွက် သင့်လျော်သည်။ • 1480 nm ပန့်- ရွှဲရွှဲပါဝါ ပိုမြင့်သည်၊ အလွန်ရှည်လျားသော ခရီးလမ်းနှင့် ရေအောက်ကေဘယ်ကြိုး အသုံးပြုမှုများအတွက် သင့်လျော်သည် • Multi-mode pump- စွမ်းအားမြင့် အသံချဲ့စက်လိုအပ်ချက်များအတွက် သင့်လျော်သည်။ |
980nm TEC-Cooled Pump Laser Diode
Built-in Drive Circuits ပါရှိသော 980nm Pump Diode Laser Module
C-band Erbium-doped Fiber Booster အသံချဲ့စက်
1457nm Raman Pump လေဆာအရင်းအမြစ်
Q1- 980 nm pumping နှင့် 1480 nm pumping တို့၏ အားသာချက်များကား အဘယ်နည်း။
A1- 980 nm pumping ၏ အားသာချက်များ- မြင့်မားသော pump ပြောင်းလဲခြင်း ထိရောက်မှုနှင့် ဆူညံမှုနည်းပါးသော ပုံ။ ၎င်းသည် မြို့ပြဧရိယာကွန်ရက်များ၊ ဝင်ရောက်အသုံးပြုသည့်ကွန်ရက်များနှင့် အချို့သောဒေတာစင်တာ အပြန်အလှန်ချိတ်ဆက်မှုအခြေအနေများတွင် တွင်ကျယ်စွာအသုံးပြုသည့် စွမ်းအင်နိမ့်မှအလတ်စား EDFA များအတွက် ပင်မရွေးချယ်မှုဖြစ်သည်။
1480 nm pumping ၏ အားသာချက်များ- မြင့်မားသော ပန့်ကွမ်တမ် ထိရောက်မှုနှင့် ပိုမိုမြင့်မားသော ကိရိယာတစ်ခုမှ ထွက်ရှိသည့် ပါဝါကို သိသိသာသာ မြှင့်တင်ပေးသော saturated output power ကို သိသိသာသာ တိုးတက်စေသည်။ ၎င်းသည် စွမ်းအင်မြင့် EDFAs များအတွက် core pumping solution ဖြစ်ပြီး၊ အထူးသဖြင့် အလွန်ရှည်လျားသော ကျောရိုးကွန်ရက်များ၊ ရေငုပ်သင်္ဘော optical cable များနှင့် စွမ်းရည်မြင့် တာဝေးထုတ်လွှင့်မှု အခြေအနေများအတွက် အထူးသင့်လျော်ပါသည်။
Q2- single-mode နှင့် multi-mode EDFA အကြား ကွာခြားချက်ကား အဘယ်နည်း။
A2- လုပ်ငန်းတွင်းရှိ ပင်မရေစီးကြောင်း EDFA များအားလုံးသည် single-mode EDFA များဖြစ်သည်။ စီးပွားရေးအရ အလားအလာရှိသော Multi-mode EDFA ထုတ်ကုန်များ မရှိပါ။ Single-mode EDFAs များသည် single-mode ဖိုက်ဘာစနစ်များအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး single-mode fiber ၏ ဆုံးရှုံးမှုနည်းသော ဝိသေသလက္ခဏာများနှင့် ကိုက်ညီပါသည်။ ၎င်းတို့ကို တာဝေးအလင်းပို့လွှတ်ခြင်းအတွက် အဓိကအသုံးပြုကြပြီး ဆက်သွယ်ရေးနှင့် တာဝေးဒေတာစင်တာ ထုတ်လွှင့်ခြင်းတွင် အဓိကအစိတ်အပိုင်းများအဖြစ် ဆောင်ရွက်ကြသည်။ Multi-mode fiber သည် မီတာ 100 ဝန်းကျင် အကွာအဝေး ဂီယာအတွက်သာ သင့်လျော်ပြီး မြင့်မားသော ဂီယာကျခြင်း နှင့် multipath dispersion တို့ဖြစ်သည်။ အကွာအဝေးအခြေအနေများတွင် လျော်ကြေးငွေရရှိရန်အတွက်၊ အသေးစား semiconductor optical amplifiers (SOAs) ကို EDFAs များအစား ဦးစားပေးပါသည်။
Q3- လှိုင်းအလျားအကွာအဝေးသည် EDFA စွမ်းဆောင်ရည်အပေါ် သက်ရောက်မှုရှိပါသလား။
A3- ဟုတ်ကဲ့၊ လှိုင်းအလျားက EDFA စွမ်းဆောင်ရည်ကို သက်ရောက်မှုရှိပါတယ်။ EDFAs များသည် ခန့်မှန်းခြေအားဖြင့် 1550 nm တွင်ဗဟိုပြုပြီး C-band နှင့် L-band တို့တွင် အဓိကလုပ်ဆောင်သည်။ ဒီဇိုင်းထုတ်ထားသော အကွာအဝေးအတွင်း ၎င်းတို့သည် ပြားချပ်ချပ် အမြတ်နှင့် ဆူညံသံကို ပေးစွမ်းသည်။ အကွာအဝေးထက်ကျော်လွန်၍ အမြတ် လျော့နည်းလာပြီး ဆူညံသံများ တိုးလာသည်။ EDFA စွမ်းဆောင်ရည်ကို သေချာစေရန်၊ အသံချဲ့စက်၏ လှိုင်းအလျားအကွာအဝေးသည် စနစ်လိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာပါစေ။
-
