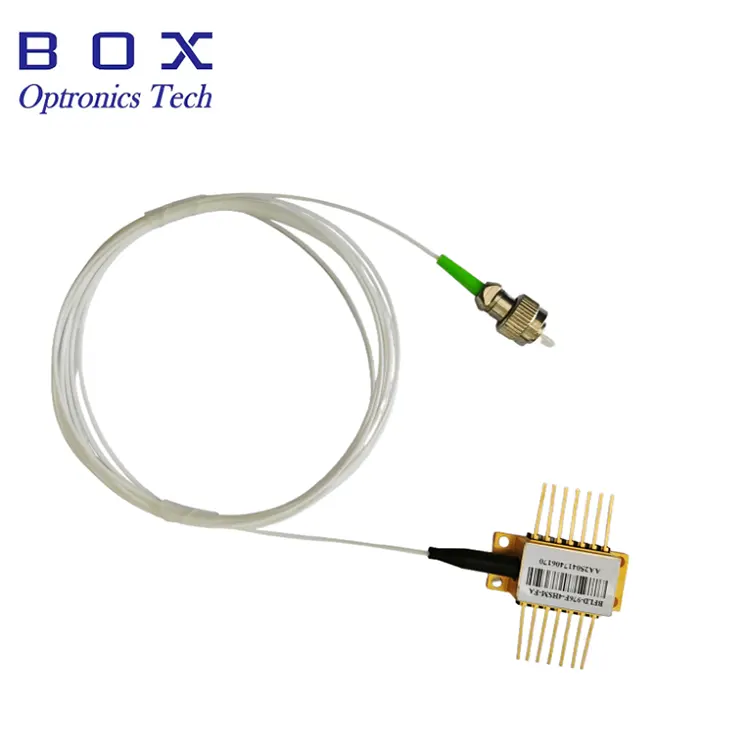

H2S ဓာတ်ငွေ့အာရုံခံခြင်းအတွက် 1582nm DFB လေဆာ

Box Optronics သည် tunable diode laser absorption spectroscopy (TDLAS) ကို အသုံးပြု၍ ဟိုက်ဒရိုဂျင်ဆာလဒ် (H2S) ထောက်လှမ်းမှုအတွက် ဒီဇိုင်းထုတ်ထားသည့် 1582nm+/-1nm ဖြန့်ဝေသည့် တုံ့ပြန်ချက်လေဆာကို ပေးပါသည်။ H2S Gas Sensing အတွက် 1582nm DFB လေဆာကို ပေါင်းစပ် အပူချိန်အအေးပေးစက် (TEC)၊ 10kΩ သာလွန်စက်၊ မော်နီတာ photodiode နှင့် built-in optical isolator၊ 1582nm DFB လေဆာသည် လှိုင်းအလျား တည်ငြိမ်မှု၊ အပူချိန် 9°/0C (0.20°C) ကို ပံ့ပိုးပေးပါသည်။ 0.01nm/mA လက်ရှိကိန်းဂဏန်း) နှင့် ကျယ်ပြန့်သော အပူချိန်အကွာအဝေးတစ်လျှောက် ယုံကြည်စိတ်ချရသော လုပ်ဆောင်မှု။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက် - H2S ဓာတ်ငွေ့အာရုံခံခြင်းအတွက် 1582nm DFB လေဆာ

Box Optronics မှ H2S ဓာတ်ငွေ့အာရုံခံခြင်းအတွက် 1582nm DFB လေဆာသည် ဟိုက်ဒရိုဂျင်ဆာလဒ် (H₂S) ထောက်လှမ်းမှုနှင့် ဖိုက်ဘာအလင်းအာရုံခံခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသော စွမ်းဆောင်ရည်မြင့် MQW ဖြန့်ဝေ-တုံ့ပြန်လေဆာဖြစ်သည်။ လှိုင်းအလျားတိကျမှုမှာ +/-1nm၊ လှိုင်းအလျားအကွာအဝေးသည် 1581–1583nm ဖြစ်ပြီး ၎င်းသည် SM သို့မဟုတ် PM ဖိုက်ဘာမှတဆင့် 10mW အနိမ့်ဆုံး optical output power ကို ပေးဆောင်သည်။ ပေါင်းစပ် TEC နှင့် 10kΩ သာမိုစတာသည် လှိုင်းအလျားတည်ငြိမ်မှုကို ပံ့ပိုးပေးကာ 0.01nm/mA လှိုင်းအလျားလက်ရှိကိန်းဂဏန်းသည် ကောင်းမွန်သောလှိုင်းအလျားချိန်ညှိခြင်းကို လုပ်ဆောင်ပေးပါသည်။ ≥30dB optical isolator သည် back-reflections များကိုလျှော့ချပေးသည်၊ pinout ရွေးစရာနှစ်ခုပါသော 14-pin butterfly package သည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော စနစ်ပေါင်းစည်းမှုကို ပံ့ပိုးပေးပါသည်။

အဓိကအင်္ဂါရပ်များ - H2S ဓာတ်ငွေ့အာရုံခံခြင်းအတွက် 1582nm DFB လေဆာ

· ဗဟိုလှိုင်းအလျား- 1582nm , +/-1nm WL သည်းခံနိုင်မှု (အပိုင်းအခြား 1581–1583nm)

· မြင့်မားသောအလင်းအထွက်ပါဝါ- 10mW / 20mW

· မြင့်မားသောဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး- ≥35dB အနည်းဆုံး၊ 40dB ပုံမှန် (CW)

· Built-in optical isolator- ≥30dB အထီးကျန်

· လှိုင်းအလျားတည်ငြိမ်မှုအတွက် ပေါင်းစပ်အပူချိန်အအေးပေးစက် (TEC) နှင့် 10kΩ သာမိုစတာ

· စက်မှုလုပ်ငန်း-စံ 14-pin လိပ်ပြာအထုပ်၊ Type 1 နှင့် Type 2 pinout ရွေးစရာများ

· SM ဖိုင်ဘာ သို့မဟုတ် PM ဖိုက်ဘာဆံပင်ညှပ်

ပုံမှန်အပလီကေးရှင်းများ - H2S ဓာတ်ငွေ့အာရုံခံခြင်းအတွက် 1582nm DFB လေဆာ

· Hydrogen sulfide (H2S) ဓာတ်ငွေ့ရှာဖွေခြင်းနှင့် TDLAS ကို အသုံးပြု၍ စောင့်ကြည့်ခြင်း။

· H2S ထောက်လှမ်းမှုအတွက် Wavelength modulation spectroscopy (WMS)

· Industrial H₂S ဘေးကင်းရေးနှင့် ပတ်ဝန်းကျင် စောင့်ကြည့်ရေး

· ရေနံနှင့် သဘာဝဓာတ်ငွေ့၊ ဓာတုဗေဒနှင့် ရေဆိုးဓာတ်ငွေ့ ခွဲခြမ်းစိတ်ဖြာမှု

· ဓာတ်ငွေ့စောင့်ကြည့်ခြင်းနှင့် ဓာတ်ငွေ့ထုတ်လွှတ်မှုဆိုင်ရာ ခွဲခြမ်းစိတ်ဖြာမှုကို လုပ်ဆောင်ပါ။

· NIR spectroscopy နှင့် ဓာတ်ငွေ့ ခွဲခြမ်းစိတ်ဖြာမှု တူရိယာများ

· OEM သည် H₂S ဓာတ်ငွေ့ခွဲခြမ်းစိတ်ဖြာသူများနှင့် စက်မှုဘေးကင်းရေးစနစ်များအတွင်း ပေါင်းစပ်မှု

ထုတ်ကုန်သတ်မှတ်ချက်များ - H2S ဓာတ်ငွေ့အာရုံခံခြင်းအတွက် 1582nm DFB လေဆာ

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
သိုလှောင်မှုအပူချိန်	Ts	-	စာ-၄၀	-	85	°C
Operating Case Temperature	ထိပ်တန်း	-	စာ-၂၀	-	70	°C
Forward Current	IF	CW	-	-	200	mA
Laser Reverse Voltage	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	1.1	5	mA
PD Reverse Voltage	VRPD	-	-	5	10	V
TEC လက်ရှိ	ITEC	-	-	0.8	1.5	A
TEC ဗို့အား	VTEC	-	-	1.5	3.5	V

Electro-Optical Characteristics (T = 25°C လေဆာအပူချိန်)

ကန့်သတ်ချက်	သင်္ကေတ	စမ်းသပ်မှုအခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
လှိုင်းအလျား ဗဟို	λc	TL=15~35°C၊ CW	1581	1582	1583	ကမ္မဿကာ
Optical Output ပါဝါ	စာတိုက်	-	10	-	-	mW
Threshold Current	ITH	-	-	10	35	mA
Slope Efficiency	η	CW၊ PO=5mW	0.05	0.11	0.2	mW/mA
လည်ပတ်နေသောလက်ရှိ	Iop	PO=10mW၊ CW	-	100	120	mA
Spectral Linewidth	LW	FWHM	-	3	-	MHz
Laser Forward ဗို့အား	VF	CW၊ PO=10mW	-	1.2	3.0	V
Dark Current ကို စောင့်ကြည့်ပါ။	အမှတ်သညာ	-	-	-	0.1	µA
Bandwidth (-3dB)	BW	-	-	2.5	-	GHz
ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး	SMSR	CW	35	40	-	dB
Optical Isolation	-	-10	30	-	-	dB
Relative Intensity ဆူညံသံ	RIN	CW၊ PO=5mW	-	စာ-၁၄၅	-	dB/Hz
TEC အပူချိန်သတ်မှတ်	Ts	-	15	-	35	°C
Input Impedance	ZIN	-	22	25	28	Ω
Thermistor Current	ITC	-	10	-	100	µA
Thermistor Resistance	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC လက်ရှိ	ITEC	TL=25°C၊ TC=70°C	-	-	1.5	A
TEC ဗို့အား	VTEC	TL=25°C၊ TC=70°C	-	-	3.5	V
TEC စွမ်းဆောင်ရည်	ΔT	Tc=70°C	-	-	50	°C
လှိုင်းအလျား (EOL)	Δλ	25 နှစ်သက်တမ်း	-	-	±0.1	ကမ္မဿကာ
Wavelength Temperature Coefficient	Δλ/ΔT	TEC 15°C မှ 35°C	-	0.09	-	nm/°C
Wavelength Current Coefficient	Δλ/ΔI	-	-	0.01	-	nm/mA

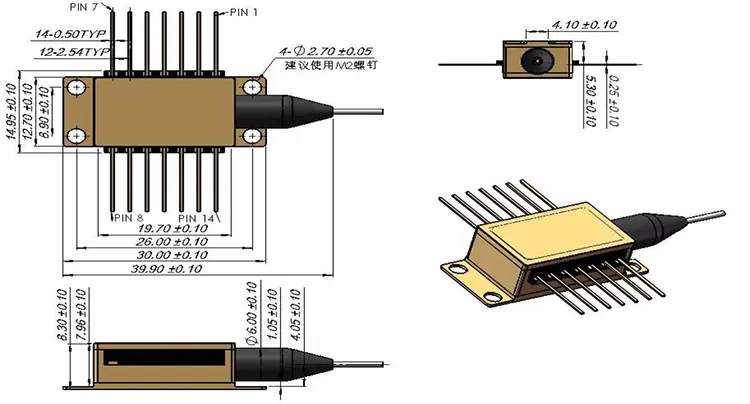

Package နှင့် Pin အဓိပ္ပာယ်ဖွင့်ဆိုချက် - H2S Gas Sensing အတွက် 1582nm DFB လေဆာ

1 Pin Configuration ကို ရိုက်ထည့်ပါ။

တံ	ဖော်ပြချက်	တံ	ဖော်ပြချက်
1	အပူချိန်ထိန်း	14	NC (ချိတ်ဆက်မှုမရှိပါ)
2	အပူချိန်ထိန်း	13	Laser Anode (+)
3	လေဆာ DC Bias (Cathode) (-)	12	လေဆာ RF Cathode (-)
4	PD Monitor Anode (-)	11	Laser Anode (+)
5	PD Monitor Cathode (+)	10	NC (ချိတ်ဆက်မှုမရှိပါ)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

2 Pin Configuration ကိုရိုက်ပါ။

တံ	ဖော်ပြချက်	တံ	ဖော်ပြချက်
1	TEC (+)	14	TEC (-)
2	အပူချိန်ထိန်း	13	Case Ground
3	PD Monitor Anode (-)	12	NC (ချိတ်ဆက်မှုမရှိပါ)
4	PD Monitor Cathode (+)	11	လေဆာ Cathode (-)
5	အပူချိန်ထိန်း	10	Laser Anode (+)
6	NC (ချိတ်ဆက်မှုမရှိပါ)	9	NC (ချိတ်ဆက်မှုမရှိပါ)
7	NC (ချိတ်ဆက်မှုမရှိပါ)	8	NC (ချိတ်ဆက်မှုမရှိပါ)

မှာယူခြင်းဆိုင်ရာ အချက်အလက် - H2S Gas Sensing အတွက် 1582nm DFB လေဆာ

မော်ဒယ်အမည်စာရင်း

BFLD - XXXX - XX - XX - XX (-X)

ဥပမာ- BDLD-1582-10SM-FA

လယ်ကွင်း	ကုတ်	ဖော်ပြချက်
လေဆာအမျိုးအစား	BFLD	DFB Laser Diode စီးရီး
လှိုင်းအလျား	1582	1582nm (လည်းရရှိနိုင်သည်- 1310၊ 1550၊ CWDM၊ အခြားလှိုင်းအလျားများ)
အထွက်ပါဝါ	10	10mW (လည်းရရှိနိုင်: 20mW၊ စိတ်ကြိုက်)
ဖိုက်ဘာအမျိုးအစား	SM/PM	SM = Single-mode (SMF-28e); PM = Polarization-maintaining
ချိတ်ဆက်ကိရိယာ အမျိုးအစား	FA/SA	FA = FC/APC; SA = SC/APC; အခြားချိတ်ဆက်ကိရိယာများ ရနိုင်သည်။
Pinout	NULL / ၂	NULL = အမျိုးအစား 1 (ပုံသေ); 2 = အမျိုးအစား 2

ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက် - H2S Gas Sensing အတွက် 1582nm DFB လေဆာ

အချက်အလက်စာရွက်

စမ်းသပ်စာရွက်

အမေးများသောမေးခွန်းများ (FAQ)

မေး- 1582nm သည် H₂S gas sensing အတွက် အဘယ်ကြောင့် သင့်လျော်သနည်း။

A- 1582nm လှိုင်းအလျားဒေသတွင် H₂S စုပ်ယူမှုအင်္ဂါရပ်များပါ၀င်ပြီး DFB လေဆာများနှင့် TDLAS/QEPAS နည်းပညာများကို အသုံးပြု၍ H₂S ခြေရာခံခြင်းအတွက် သရုပ်ပြထားသည်။ TDLAS တွင်၊ လေဆာလှိုင်းအလျားကို ပစ်မှတ်စုပ်ယူမှုမျဉ်းတစ်လျှောက် စကင်န်ဖတ်ပြီး H₂S အာရုံစူးစိုက်မှုကို ဆုံးဖြတ်ရန် ရလဒ်စုပ်ယူမှုကို ခွဲခြမ်းစိတ်ဖြာသည်။ 1582nm ဒေသသည် Standard fiber-optic အစိတ်အပိုင်းများနှင့် ရင့်ကျက်သော DFB လေဆာနည်းပညာတို့နှင့်လည်း တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ကျဉ်းမြောင်းသောလိုင်းအနံနှင့် မြင့်မားသော SMSR သည် spectroscopic detection အတွက် တိကျသောလှိုင်းအလျားထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်။

မေး- ဓာတ်ငွေ့အာရုံခံစနစ်များအတွက် တပ်ဆင်ထားသော အလင်းခွဲကိရိယာသည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

A- ဖိုက်ဘာအချိတ်အဆက်များ၊ ဓာတ်ငွေ့ဆဲလ်များ၊ အလင်းတန်းခွဲထုတ်မှုများနှင့် အခြားအလင်းပြန်အစိတ်အပိုင်းများမှ နောက်သို့ရောင်ပြန်ဟပ်မှုများသည် အလင်းပြန်ကြားချက်ကို ဖြစ်စေနိုင်ပြီး အထွက်ပါဝါအတက်အကျများ၊ မုဒ်မတည်ငြိမ်မှုနှင့် လှိုင်းအလျားမတည်ငြိမ်မှုများကို ဖြစ်စေသည်။ ≥30dB အထီးကျန်မှုရှိသော တပ်ဆင်ထားသော အလင်းပြန်စနစ်သည် အလင်းပြန်ကြားချက်ကို ဖိနှိပ်ကာ တည်ငြိမ်သော လေဆာလုပ်ဆောင်မှုနှင့် တိုင်းတာမှုအခြေခံများကို ထိန်းသိမ်းရန် ကူညီပေးသည်။ ၎င်း၏ ထိရောက်မှုသည် သိသိသာသာ အလင်းပြန်မှုရှိသော ဖိုက်ဘာအခြေခံ TDLAS စနစ်များတွင် အထူးတန်ဖိုးရှိပါသည်။

မေး- အနည်းဆုံးမှာယူမှုပမာဏ (MOQ) ကဘာလဲ။

A: MOQ သည် 1pc ဖြစ်သည်။ ပမာဏအနည်းငယ်ကို R&D၊ ပုံတူရိုက်ခြင်းနှင့် ကနဦးအကဲဖြတ်ခြင်းအတွက် ရနိုင်သော်လည်း ဓာတ်ငွေ့ခွဲခြမ်းစိတ်ဖြာမှုထုတ်လုပ်ခြင်းနှင့် OEM ပရိုဂရမ်များအတွက် ပိုကြီးသောပမာဏကို ပံ့ပိုးနိုင်ပါသည်။ သင့်လိုအပ်သော အရေအတွက်ပေါ်မူတည်၍ ဈေးနှုန်းများအတွက် ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။

မေး- မတူညီသောဓာတ်ငွေ့မျိုးစိတ်များအတွက် စိတ်ကြိုက်လှိုင်းအလျားတစ်ခုရနိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ Box Optronics သည် TDLAS နှင့် အခြားသော spectroscopic အပလီကေးရှင်းများအတွက် ဓာတ်ငွေ့စုပ်ယူမှုအင်္ဂါရပ်များနှင့် လိုက်ဖက်သော လှိုင်းအလျားအမျိုးမျိုးတွင် DFB လေဆာများကို ပေးဆောင်သည်။ ရနိုင်သော လှိုင်းအလျားများတွင် H₂S၊ CO₂၊ CH₄၊ H₂O၊ CO၊ NH₃၊ O₂ နှင့် အခြားဓာတ်ငွေ့များအတွက် ဖြေရှင်းချက်များ ပါဝင်သည်။ ဖြစ်နိုင်ခြေပြန်လည်သုံးသပ်ခြင်းနှင့် ကိုးကားခြင်းအတွက် သင့်ပစ်မှတ်ဓာတ်ငွေ့နှင့် လှိုင်းအလျားလိုအပ်ချက်များနှင့် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။
