C-Band Tunable Laser Module

ထုတ်ကုန်အနှစ်ချုပ်-C-Band Tunable Laser Module

Box Optronics မှ C-Band Tunable Laser Module (ATLS4 / HTLS4 Series) သည် C-Band လှိုင်းအလျားနှင့် ဖိုက်ဘာ-အကွာအဝေး အပြည့်အ၀ထွက်ရှိမှုကို ဖုံးအုပ်ထားသော ကျစ်လစ်ပြီး ပေါင်းစပ်ညှိယူနိုင်သော လေဆာ module တစ်ခုဖြစ်သည်။

ATLS4 မော်ဒယ်သည် တိကျသောလှိုင်းအလျားချိန်ညှိခြင်းအတွက် အကောင်းဆုံးဖြစ်ပြီး ပုံမှန်လှိုင်းအလျားအဆင့် 10 pm၊≤100 µs လှိုင်းအလျားပြောင်းချိန်နှင့် 5 MHz အောက် ကျဉ်းမြောင်းသော လိုင်းအကျယ်စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။ FBG စစ်ဆေးမေးမြန်းခြင်း၊ ကြိုးကျဉ်း optical filter characterization၊ DWDM အစိတ်အပိုင်းစမ်းသပ်ခြင်းနှင့် တိကျသောပုံသဏ္ဍာန်တိုင်းတာခြင်းအပါအဝင် မြင့်မားသောရောင်စဉ်တိကျမှုလိုအပ်သော application များအတွက် စံပြဖြစ်သည်။

HTLS4 မော်ဒယ်သည် 1 µs အထိ မြန်ဆန်သောလှိုင်းအလျား ချိန်ညှိခြင်းတုံ့ပြန်မှု ပါဝင်သော လျင်မြန်သော လှိုင်းအလျားစကင်န်ဖတ်ခြင်းအက်ပ်လီကေးရှင်းအတွက် ဒီဇိုင်းထုတ်ထားပြီး 1 µs အထိ၊ 1000 nm/s ထက် မြန်နှုန်းမြင့်စကင်န်ဖတ်နိုင်မှုနှင့် ခန့်မှန်းခြေ 1 MHz လိုင်းအနံဖြစ်သည်။ ၎င်းကို တက်ကြွသော FBG အာရုံခံနိုင်စွမ်း၊ မြင့်မားသော အလင်းအမှောင် အစိတ်အပိုင်း စမ်းသပ်ခြင်းနှင့် မြန်ဆန်သော ရောင်စဉ်တန်းများကို ရယူခြင်းအတွက် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ထားသည်။

မော်ဒယ်နှစ်ခုစလုံးသည် တူညီသောစက်ပိုင်းဆိုင်ရာပက်ကေ့ချ်၊ လျှပ်စစ်မျက်နှာပြင်နှင့် ဖိုက်ဘာအထွက်စနစ်ပုံစံတို့ကို မျှဝေထားသောကြောင့် စနစ်ဒီဇိုင်နာများသည် စက်ပိုင်းဆိုင်ရာ သို့မဟုတ် လျှပ်စစ်ပေါင်းစည်းမှုပုံစံကို ပြောင်းလဲခြင်းမရှိဘဲ လျှောက်လွှာလိုအပ်ချက်များအပေါ် အခြေခံ၍ သင့်လျော်သောစွမ်းဆောင်ရည်အဆင့်ကို ရွေးချယ်နိုင်စေမည်ဖြစ်သည်။

အဓိကအင်္ဂါရပ်များ-C-Band Tunable Laser Module

• ကျယ်ပြန့်သော C-band လှိုင်းအလျား ချိန်ညှိနိုင်သော အကွာအဝေး- 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• မြင့်မားသောလှိုင်းအလျားတိကျမှု- ±10pm ပကတိ၊ ±2pm တည်ငြိမ်မှု၊ <3pm ထပ်တလဲလဲနိုင်မှု

• အမြန်ချိန်ညှိခြင်းအမြန်နှုန်း- ခြေလှမ်းတစ်လှမ်းလျှင် ≤100µs (ATLS4) / ≤1µs (HTLS4)

• မြင့်မားသောစကင်န်ဖတ်ခြင်းမြန်နှုန်း- 10 နာရီအဆင့်တွင် >40nm/s (ATLS4) / 20pm အဆင့်တွင် >1000nm/s (HTLS4)

• လှိုင်းအလျားအဆင့်- ည ၁၀ နာရီ ပုံမှန် (ATLS4) / 20pm ပုံမှန် (HTLS4)

•  မြင့်မားသောအထွက်ပါဝါ- ချိန်ညှိခြင်းအကွာအဝေးကိုဖြတ်ကျော်ပြီး >10dBm(10mW)

• ကောင်းမွန်သော ပါဝါတည်ငြိမ်မှု- ±0.05dBm

• ကောင်းမွန်သော ပါဝါ ချောမွေ့မှု- ≤±0.3dB

• မြင့်မားသော ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး->35dB (ATLS4) / >40dB (HTLS4)

• နှိုင်းရပြင်းထန်မှုနည်းသော ဆူညံသံ- <-135dB/Hz

• မျဉ်းကြောင်းအကျယ်- <5MHz (ATLS4) / ~1MHz ပုံမှန် (HTLS4)၊ အငြိမ်

• Standard FC/APC ဖိုက်ဘာချိတ်ဆက်ကိရိယာ အထွက်

• ကျစ်လစ်သိပ်သည်းသော မော်ဂျူးပုံစံအချက်- 134x104x21mm

• 5V DC ထောက်ပံ့မှု၊ <5W ပုံမှန် ပါဝါသုံးစွဲမှု

• ကျယ်ပြန့်သော လည်ပတ်မှုအပူချိန် အပိုင်းအခြား- -20°C မှ +65°C

ပုံမှန်အသုံးပြုမှုများ-C-Band Tunable Laser Module

• Fiber Bragg grating (FBG) demodulation နှင့် စစ်ကြောရေးစနစ်များ

• Optical passive စက်ပစ္စည်းစမ်းသပ်ခြင်းနှင့် လက္ခဏာရပ်များ (ထည့်သွင်းခြင်းဆုံးရှုံးခြင်း၊ ပြန်ကျခြင်း၊ စစ်ထုတ်ခြင်းတုံ့ပြန်မှု)

• DWDM အစိတ်အပိုင်းနှင့် လှိုင်းအလျား ပိုင်းခြားမှု ဘီလ်ဘီဆာ စမ်းသပ်ခြင်း။

• အပူချိန်၊ တုန်ခါမှုနှင့် တုန်ခါမှုတိုင်းတာခြင်းအတွက် ဖိုက်ဘာအလင်းအာရုံခံစနစ်များ

• တံတားများ၊ လိုဏ်ခေါင်းများ၊ ပိုက်လိုင်းများနှင့် လေအားတာဘိုင်ဓါးသွားများ၏ ဖွဲ့စည်းပုံကျန်းမာရေးကို စောင့်ကြည့်ခြင်း

• အလင်းတန်းစဉ် တိုင်းတာခြင်းနှင့် ခွဲခြမ်းစိတ်ဖြာခြင်းအတွက် ဖမ်းယူနိုင်သော လေဆာရင်းမြစ်များ

• ဓာတ်ပုံနစ်နှင့် အလင်းပြန်ဆက်သွယ်ရေးဓာတ်ခွဲခန်းများတွင် သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှု

• OEM သည် optical test နှင့် တိုင်းတာခြင်းကိရိယာများတွင် ပေါင်းစပ်မှု

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ-C-Band Tunable Laser Module

Optical နှင့် Wavelength Specifications

စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ဆိုင်ရာ သတ်မှတ်ချက်များ

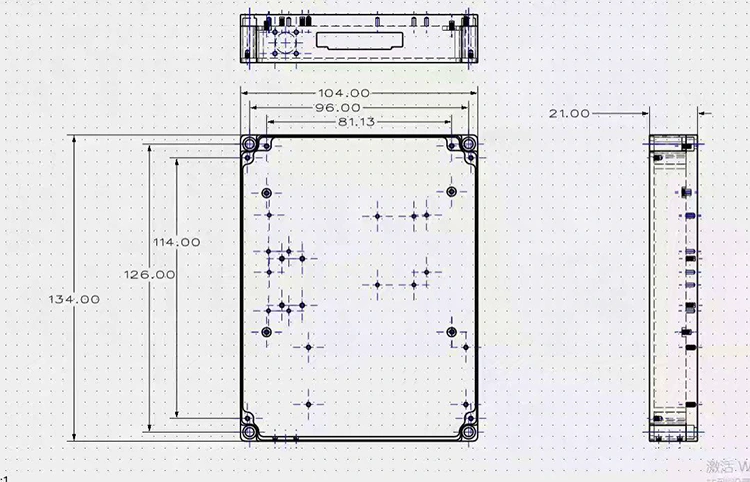

Package Dimensions-C-Band Tunable Laser Module

မော်ဂျူးအတိုင်းအတာများ- 134mm (L) × 104mm (W) × 21mm (H)

မှာယူခြင်း အချက်အလက်-C-Band Tunable Laser Module

မော်ဒယ်အမည်စာရင်း

XTLS4-C-Band

ဥပမာများ- ATLS4-C-Band၊ HTLS4-C-Band

အမေးများသောမေးခွန်းများ (FAQ)-C-Band Tunable Laser Module

မေး- ATLS4 နှင့် HTLS4 မော်ဒယ်များအကြား ကွာခြားချက်ကား အဘယ်နည်း။

A- ATLS4 နှင့် HTLS4 သည် တူညီသောစက်ပိုင်းဆိုင်ရာပက်ကေ့ချ်၊ လျှပ်စစ်မျက်နှာပြင်နှင့် ဖိုက်ဘာအထွက်ကို မျှဝေထားသော်လည်း ချိန်ညှိမှုအမြန်နှုန်း၊ ခြေလှမ်းအရွယ်အစားနှင့် လိုင်းဝဒ်စွမ်းဆောင်ရည်တို့ ကွဲပြားသည်။

TheATLS4 စံဗားရှင်းသည် 10 နာရီတွင် လှိုင်းအလျားအဆင့်၊ ≤100 µs တစ်လှမ်းချင်း လှိုင်းအလျားပြောင်းချိန်၊ >40 nm/s စကင်န်ဖတ်ခြင်းအမြန်နှုန်း (10 pm အဆင့်) နှင့် မျဉ်းကျဉ်း <5 MHz ရှိသော မျဉ်းကြောင်းအကျယ်ကို ပံ့ပိုးပေးသောကြောင့် ကြည်လင်ပြတ်သားသော ရောင်စဉ်တန်းတိုင်းတာမှုများနှင့် တိကျသော optical characterization အတွက် အကောင်းဆုံးဖြစ်သည်။

TheHTLS4 မြန်နှုန်းမြင့်ဗားရှင်းသည်≤1 µs တစ်လှမ်းလှိုင်းအလျားပြောင်းချိန်နှင့် 20 pm လှိုင်းအလျားအဆင့် ကြည်လင်ပြတ်သားမှုဖြင့် >1000 nm/s စကင်န်ဖတ်ခြင်းအမြန်နှုန်းကို ပေးစွမ်းသောကြောင့် ၎င်းသည် လျင်မြန်သော FBG စစ်ဆေးမေးမြန်းခြင်း၊ ဒိုင်နမစ်ဖိုက်ဘာအာရုံခံခြင်း နှင့် high-throughput optical အစိတ်အပိုင်းစမ်းသပ်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

စကင်န်ဖတ်ခြင်းအမြန်နှုန်း၊ လှိုင်းအလျားကြည်လင်ပြတ်သားမှုနှင့် signal-to-noise အချိုးအတွက် သင်၏လျှောက်လွှာလိုအပ်ချက်များအပေါ်အခြေခံ၍ မော်ဒယ်ကို ရွေးချယ်ပါ။

မေး- ဒီ tunable လေဆာအရင်းအမြစ်ကို FBG စစ်ဆေးမေးမြန်းမှုစနစ်တွေအတွက် အသုံးပြုလို့ရပါသလား။

A: ဟုတ်တယ်။ ATLS4 နှင့် HTLS4 ညှိနိုင်သော လေဆာ module များသည် FBG စစ်ဆေးမေးမြန်းခြင်းစနစ်များအတွက် ကျယ်ပြန့်သင့်လျော်ပါသည်။ ၎င်းတို့၏ တိကျသော လှိုင်းအလျား ချိန်ညှိနိုင်စွမ်း၊ မြင့်မားသော လှိုင်းအလျား ကြည်လင်ပြတ်သားမှုနှင့် တည်ငြိမ်သော အလင်းအထွက်အထွက်တို့သည် အပူချိန်၊ တုန်ခါမှု နှင့် တုန်ခါမှုပြောင်းလဲမှုများကြောင့် ဖြစ်ပေါ်လာသော FBG လှိုင်းအလျားအပြောင်းအရွှေ့များကို တိကျစွာခြေရာခံနိုင်စေပါသည်။ ATLS4 သည် ကြည်လင်ပြတ်သားသော ရောင်စဉ်တန်းခွဲခြမ်းစိတ်ဖြာမှုအတွက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားပြီး HTLS4 သည် တက်ကြွသော FBG အာရုံခံမှုနှင့် မြင့်မားသောအဆင့်တိုင်းတာမှုများအတွက် မြန်နှုန်းမြင့်စကင်န်ဖတ်နိုင်စွမ်းကို ပေးဆောင်သည်။

Q: အထွက်ပါဝါနှင့် ပါဝါ ပြားချပ်ခြင်းဆိုသည်မှာ အဘယ်နည်း။

A- မော်ဒယ်နှစ်မျိုးလုံးသည် ±0.05dBm ပါဝါတည်ငြိမ်မှုနှင့် ≤±0.3dB ပါဝါ ချောမွေ့မှုတို့ဖြင့် အပြည့်အဝ tuning range တစ်လျှောက် > 10dBm အထွက်ပါဝါကို ပေးစွမ်းသည်။ ပေါင်းစပ်ပါဝါထိန်းချုပ်မှုကွင်းသည် လှိုင်းအလျားကို ချိန်ညှိထားသောကြောင့် ပါဝါကွဲလွဲမှုကြောင့် ဖြစ်ပေါ်လာသော တိုင်းတာမှုအမှားများကို လျှော့ချပေးသောကြောင့် ဆက်တိုက်အထွက်ပါဝါကို ထိန်းသိမ်းထားသည်။

မေး- အနည်းဆုံးမှာယူမှုပမာဏ (MOQ) ကဘာလဲ။

A: MOQ သည် 1 ယူနစ်ဖြစ်သည်။ ကျွန်ုပ်တို့သည် R&D အတွက် ယူနစ်တစ်ခုတည်းမှ OEM ပေါင်းစည်းမှုအတွက် ပမာဏထုတ်လုပ်ခြင်းအထိ လိုက်လျောညီထွေရှိသော မှာယူမှုပမာဏကို ပံ့ပိုးပေးပါသည်။ သင်လိုအပ်သော အရေအတွက်အလိုက် တိကျသောစျေးနှုန်းများအတွက် ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။

Datasheet-C-Band Tunable Laser Module

ATLS4-C-Band Tunable Laser Module

HTLS4-C-Band Tunable Laser Module

Lead Time-C-Band Tunable Laser Module

• ပုံမှန်ထုတ်လုပ်မှု- ၁~၂ ပတ်

• ပမာဏအမှာစာများ- ထုတ်လုပ်မှုအချိန်ဇယားအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

• စိတ်ကြိုက်အော်ဒါများ- 3~4 ပတ်

• နိုင်ငံတကာ ပို့ဆောင်မှု- ~5 ရက် (DHL/UPS/FedEx Express)

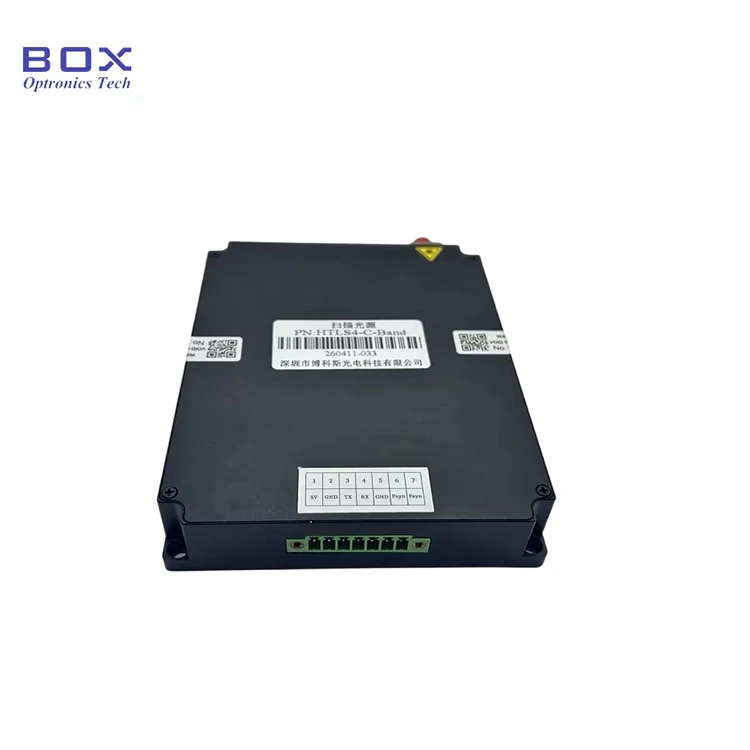

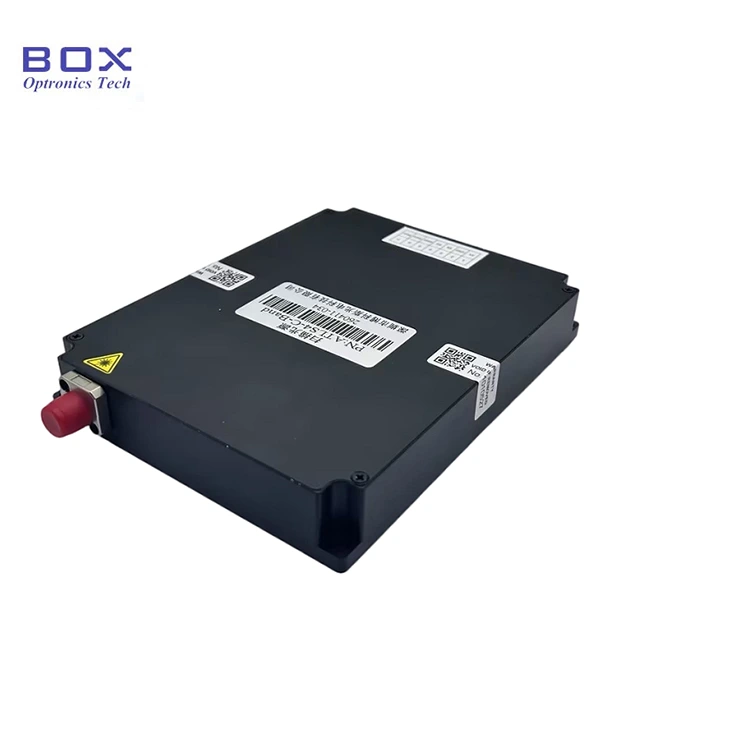

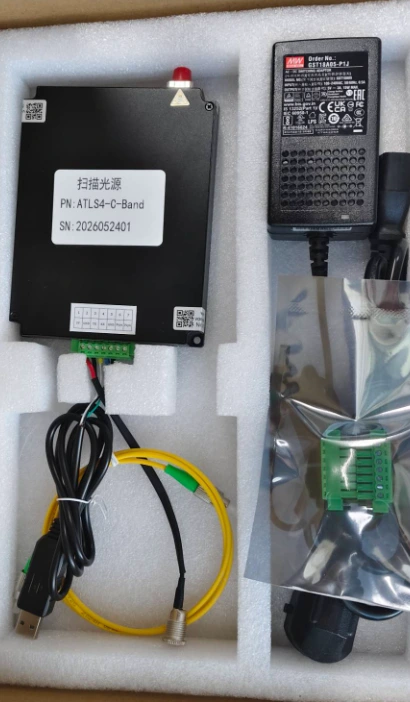

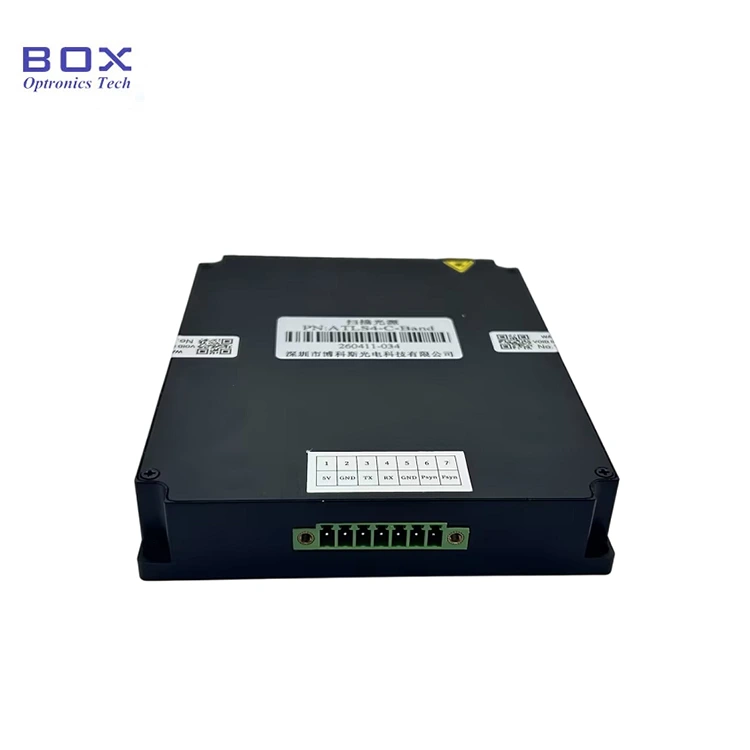

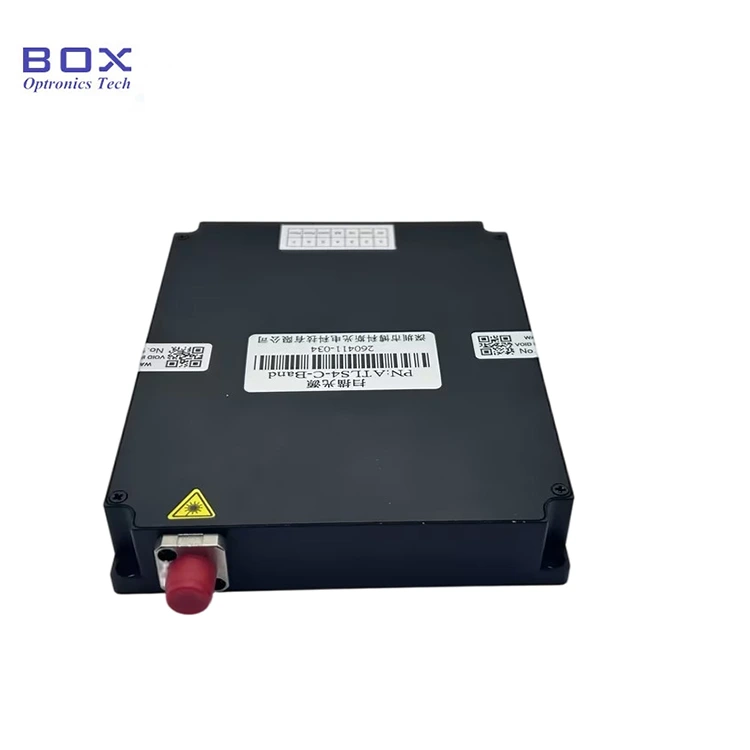

တကယ့်ထုတ်ကုန်-C-Band Tunable Laser Module ၏ဓာတ်ပုံ
