Box Optronics သည် 850nm High Power Optical Isolator၊ အလင်းပြန်စနစ်များကို အန္တရာယ်ရှိသော အလင်းပြန်မှုမှ ကာကွယ်ရန် ဒီဇိုင်းထုတ်ထားသော passive optical အစိတ်အပိုင်းကို ပံ့ပိုးပေးပါသည်။ စွမ်းဆောင်ရည်မြင့် အထီးကျန်ကိရိယာသည် 35dB အထိ ထူးခြားသော အထီးကျန်မှုကို ပါ၀င်သည်၊ အလွန်နိမ့်သော ထည့်သွင်းမှုဆုံးရှုံးမှု 0.8dB ပုံမှန်ရှိပြီး၊ 500mW/1W/5W/10W ပျမ်းမျှပါဝါအထိ မြင့်မားသော ပါဝါကိုင်တွယ်မှုကို ပံ့ပိုးပေးပါသည်။
780HP ဖိုက်ဘာ pigtails ပါရှိသော ကျစ်လစ်သိပ်သည်းသော 58×28×26mm ပက်ကေ့ချ်တွင် ထည့်သွင်းထားသော ဤအထီးကျန်ကိရိယာသည် လိုအပ်ချက်များအတွက် ထူးထူးခြားခြား ယုံကြည်စိတ်ချရမှုနှင့် တည်ငြိမ်မှုကို ပေးစွမ်းသည်။ ဖိုက်ဘာလေဆာများ၊ OCT စနစ်များ၊ optical amplifiers သို့မဟုတ် စမ်းသပ်ကိရိယာများအတွက်ဖြစ်စေ Box Optronics သည် အရည်အသွေးမြင့် ထိန်းချုပ်မှုနှင့် ကမ္ဘာလုံးဆိုင်ရာနည်းပညာပံ့ပိုးမှုတို့ဖြင့် ကျောထောက်နောက်ခံပြုထားသော အရည်အသွေးမြင့် အထီးကျန်များကို ပေးပါသည်။
● မြင့်မားသော သီးခြားခွဲထားမှု- 35dB ပုံမှန် အထွတ်အထိပ် အထီးကျန်မှုအထိ
● ထည့်သွင်းမှုနည်းခြင်း- 0.8dB ပုံမှန်၊ 1.2dB အမြင့်ဆုံး
● ပြန်အရှုံးမြင့်သည်- 45dB
● Polarization ကိုထိန်းသိမ်းထားသောဗားရှင်းများအတွက် မြင့်မားသောမျိုးသုဉ်းမှုအချိုး
● စွမ်းအားမြင့် ကိုင်တွယ်မှု- 500mW/1W/5W/10W ပျမ်းမျှ ပါဝါ
● polarization dependent loss (PDL)- <0.15dB
● ကျစ်ကျစ်လစ်လစ်နှင့် ခိုင်ခံ့သော ပက်ကေ့ဂျ်ဒီဇိုင်း
● SM ဖိုက်ဘာ/ PM ဖိုက်ဘာ/ သို့မဟုတ် အခြားဖိုက်ဘာဆံပင်ညှပ်များ
● ယုံကြည်စိတ်ချရမှုမြင့်မားပြီး ရေရှည်တည်ငြိမ်မှု
● ကျယ်ပြန့်သော လည်ပတ်မှုအပူချိန် အပိုင်းအခြား- -40°C မှ +85°C
● Optical test နှင့် တိုင်းတာခြင်းကိရိယာ
● 840nm/850nm Optical Coherence Tomography (OCT) စနစ်များ
● 850nm ဖိုက်ဘာလေဆာစနစ်များနှင့် မျိုးစေ့ရင်းမြစ်များ
● Fiber optic အာရုံခံစနစ်များ (interferometric အာရုံခံခြင်း)
● သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေး ဓာတ်ခွဲခန်းများ
● ဇီဝဆေးဘက်ဆိုင်ရာ ပုံရိပ်ဖော်ခြင်းနှင့် ရောဂါရှာဖွေခြင်းများ
|
ကန့်သတ်ချက် |
ယူနစ် |
တန်ဖိုး |
|
အလယ်ဗဟိုလှိုင်းအလျား |
ကမ္မဿကာ |
850 |
|
လည်ပတ်နေသော လှိုင်းအလျားအကွာအဝေး |
ကမ္မဿကာ |
±50 |
|
စာရိုက်ပါ။ 23°C တွင် အထီးကျန်မှု အမြင့်ဆုံး |
dB |
35 |
|
မင်း 23°C တွင် သီးခြားထားရှိခြင်း။ |
dB |
25 |
|
စာရိုက်ပါ။ 23°C တွင် ထည့်သွင်းမှု ဆုံးရှုံးမှု |
dB |
0.8 |
|
23°C တွင် ထည့်သွင်းမှု ဆုံးရှုံးမှု အများဆုံး |
dB |
1.2 |
|
မက်တယ်။ PI အတွက်သာ 23°C တွင် Polarization ပေါ် မူတည်ပြီး ဆုံးရှုံးမှု |
dB |
0.15 |
|
အနည်းဆုံး ပြန်အရှုံး (Input/Output) |
dB |
45 |
|
မက်တယ်။ ပျမ်းမျှ optical ပါဝါ |
W |
၀.၅၊၁၊၂၊၅၊၁၀ |
|
မက်တယ်။ အမြင့်ဆုံးစွမ်းအား (ns pulse) |
kW |
၁၊၅၊၁၀ |
|
ကန့်သတ်ချက် |
ယူနစ် |
တန်ဖိုး |
|
ဖိုက်ဘာအမျိုးအစား |
- |
780HP |
|
မက်တယ်။ tensile ဝန် |
N |
5 |
|
Package အတိုင်းအတာများ |
မီလီမီတာ |
၅၈×၂၈×၂၆ |
|
လည်ပတ်အပူချိန် |
°C |
-၄၀~+၈၅ |
|
သိုလှောင်မှုအပူချိန် |
°C |
0~+70 |

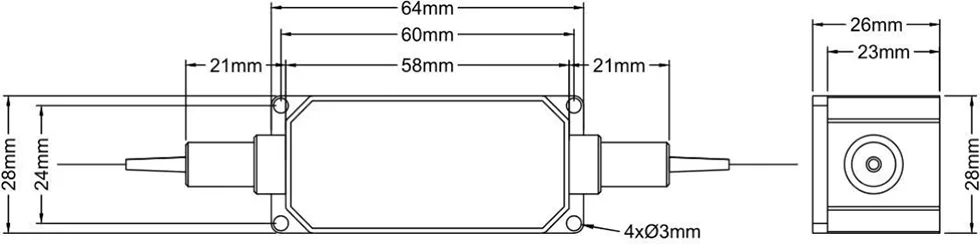

အထီးကျန်ကိရိယာကို အောက်ဖော်ပြပါအတိုင်းအတာများ (ယူနစ်- မီလီမီတာ) ဖြင့် ကျစ်လစ်ခိုင်မာသော ပလပ်စတစ်အိမ်တစ်ခုတွင် ထုပ်ပိုးထားသည်။
850nm ပါဝါမြင့်ဖိုက်ဘာ-တွဲပါသော အလင်းခွဲကိရိယာသည် အပြန်အလှန်မဟုတ်သော အလင်းထုတ်လွှင့်မှုကို ပံ့ပိုးပေးသည့် passive optical အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး ဖိုက်ဘာအခြေခံစနစ်များတွင် နောက်ပြန်ရောင်ပြန်ဟပ်မှုများကို ပိတ်ဆို့ထားချိန်တွင် ရှေ့သို့ optical အချက်ပြမှုများကို ဖြတ်သန်းခွင့်ပြုသည်။
စက်ပစ္စည်းသည် Faraday လည်ပတ်မှုအကျိုးသက်ရောက်မှုအပေါ် အခြေခံထားပြီး polarization optics နှင့် ပေါင်းစပ်ထားသော Single-Mode Fiber (SMF) နှင့် Polarization-Maintaining Fiber (PMF) ဗားရှင်းနှစ်မျိုးစလုံးတွင် ရရှိနိုင်ပြီး မတူညီသော optical စနစ်များသို့ ပြောင်းလွယ်ပြင်လွယ်ပေါင်းစည်းမှုကို ပံ့ပိုးပေးပါသည်။
● ရှေ့သို့ဦးတည်ချက်- အလင်းသည် ထည့်သွင်းမှုအနည်းဆုံးဖြင့် ဖြတ်သွားပါသည်။
● ပြောင်းပြန်ဦးတည်ချက်- နောက်ပြန်ရောင်ပြန်ဟပ်သောအလင်းရောင်ကို မြင့်မားသော သီးခြားခွဲထားခြင်းဖြင့် ပိတ်ဆို့ထားသည်။
● လေဆာဒိုင်အိုဒက်နှင့် အသံချဲ့စက်များကို နောက်ကျောမှ ရောင်ပြန်ဟပ်မှုကြောင့် ပျက်စီးမှုနှင့် ဆူညံသံများမှ ကာကွယ်ပေးသည်
● စနစ်တည်ငြိမ်မှုကို မြှင့်တင်ပေးပြီး ပြင်းထန်သောဆူညံသံ (RIN) ကို လျှော့ချပေးသည်
● ✓ တင်ပို့ခြင်းမပြုမီ 100% စမ်းသပ်မှုဖြင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှု
● ✓ တည်ငြိမ်သော အစုလိုက်ပို့ဆောင်မှုစွမ်းရည်ဖြင့် အပြိုင်အဆိုင်စျေးနှုန်း
● ✓ လှိုင်းအလျား၊ ပါဝါနှင့် ဖိုက်ဘာအတွက် ပြောင်းလွယ်ပြင်လွယ် စိတ်ကြိုက်ပြင်ဆင်မှု ရွေးချယ်စရာများ
● ✓ 7×24 နာရီ နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုနှင့် မြန်ဆန်သော တုံ့ပြန်မှု
● ✓ အကဲဖြတ်ရန်အတွက် နမူနာစမ်းသပ်မှု
● ✓ DHL၊ UPS၊ FedEx နေ့ချင်းပြန်ဖြင့် ကမ္ဘာလုံးဆိုင်ရာ ပို့ဆောင်မှု
HPIS/HPMIS - XXX -X - X - X - X - XX - XX
|
လယ်ကွင်း |
ကုတ် |
ရွေးချယ်မှု |
|
ထုတ်ကုန်စီးရီး |
HPIS/HPMIS |
ပါဝါမြင့်သော အထီးကျန်ကိရိယာ/ ပါဝါမြင့်သော PM အထီးကျန်ကိရိယာ |
|
လှိုင်းအလျား |
850၊ 980၊ 1030၊ 1064nm |
850: 850nm၊ 980:980nm၊1030:1030nm၊ 1064:1064nm |
|
ဖိုက်ဘာအမျိုးအစား |
X |
0- SM ဖိုက်ဘာ၊ 1- PM ပန်ဒါဖိုက်ဘာ၊ S- သတ်မှတ်ထားသည်။ |
|
ဆံမြီးအမျိုးအစား |
X |
0: 250μm ဗလာဖိုင်ဘာ၊ 1: 900μm ချောင်ပြွန်၊ 3: 3.0mm ချောင်ပြွန် |
|
ဖိုက်ဘာအရှည် |
X |
0: 0.8m၊ 1:1m |
|
Package အတိုင်းအတာ |
X |
0: 58x28x26mm၊ S: သတ်မှတ်ထားသည်။ |
|
ကိုင်တွယ်ပါဝါ |
XX |
00:500mW, 01:1W, 02:2W,......, 05:5W, 10:10W |
|
ချိတ်ဆက်ကိရိယာ |
XX |
FA- FC/APC | SA- SC/APC | အခြား- စိတ်ကြိုက်တောင်းဆိုမှု |
ဥပမာ-HPIS -850 -0 -1 -1 -0 -00- FA
850nm စွမ်းအားမြင့် Optical Isolator၊ SM ဖိုက်ဘာ၊ 900um ချောင်ပြွန်၊ 1m ဖိုက်ဘာအရှည်၊ အတိုင်းအတာ- 58x28x26mm၊ 500mW ကိုင်တွယ်ပါဝါ၊FC/APC ချိတ်ဆက်ကိရိယာ
● ဗဟိုလှိုင်းအလျား- 850nm၊ 980nm၊1030nm၊1064nm၊ 1310nm၊ 1550nm
● ပါဝါအဆင့်သတ်မှတ်ချက်- 0.5W၊ 1W၊ 2W၊ 5W၊ 10W၊ ပိုမိုမြင့်မားသော ပါဝါရရှိနိုင်သည်
● ဖိုက်ဘာအမျိုးအစား- 780HP၊SMF-28၊ PM1550၊ အခြားအထူးပြုဖိုင်ဘာများ
● ဖိုက်ဘာအရှည်- 0.5m၊ 1m၊ 1.5m၊ 2m (စိတ်ကြိုက်အရှည်)
● Pigtail အမျိုးအစား-900um ချောင်ပြွန်၊ 3.0 mm ချောင်ပြွန်၊ ဖိုက်ဘာဗလာ
● ပက်ကေ့ဂျ်အရွယ်အစား- ပုံမှန် သို့မဟုတ် စိတ်ကြိုက်ပက်ကေ့ဂျ်အတိုင်းအတာများ
စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။
အီးမေးလ်- sales06@boxoptronics.com
Tel: +86-13322933691
ဝဘ်ဆိုဒ်- www.boxphotonics.com
ယူနစ်တစ်ခုစီကို တိုင်းတာပြီး စွမ်းဆောင်ရည်ဘောင်များကို မှတ်တမ်းတင်ထားသော ပြည့်စုံသော စမ်းသပ်အစီရင်ခံစာတစ်ခုနှင့် ပေးပို့ထားပါသည်။ ဒေတာစာရွက် PDF ဖိုင်တွင် အသေးစိတ်သတ်မှတ်ချက်များ ပါရှိသည်။
● ယူနစ်တစ်ခုစီတွင်ပါဝင်သော တစ်ဦးချင်းစမ်းသပ်မှုအစီရင်ခံစာ
● EXW (Ex Works)- သင့်တွင် DHL/UPS/FedEx အကောင့်ရှိပါက အကြံပြုထားသည်။ သင့်အကောင့်ကို အသုံးပြု၍ ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့မှ ကောက်ခံခြင်းမရှိပါ။
● DAP (နေရာ၌ ပို့ဆောင်သည်)- သင့်တွင် အမြန်ချောပို့အကောင့်မရှိပါက၊ ကျွန်ုပ်တို့သည် ကြိုတင်ငွေပေးထားသော ကုန်စည်ပို့ဆောင်မှုဖြင့် ပို့ဆောင်ရန် စီစဉ်ပေးနိုင်ပါသည်။
● အခြားစည်းကမ်းချက်များ- ဆွေးနွေးရန် ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။
● PayPal- နမူနာများနှင့် အသေးစား အမှာစာများအတွက် မြန်ဆန်လုံခြုံသော ငွေပေးချေမှု
● T/T (ဘဏ်ငွေလွှဲခြင်း)- ပုံမှန်ထုတ်လုပ်မှုအမှာစာများအတွက် ပုံမှန်ငွေပေးချေမှုနည်းလမ်း
● Alibaba ကုန်သွယ်မှုအာမခံ- ဝယ်သူအာမခံဖြင့် အွန်လိုင်းငွေပေးငွေယူများအတွက် လုံခြုံသောအမှာစာများကို အကာအကွယ်ပေးသည်။
● ပြောင်းလဲနိုင်သော ငွေပေးချေမှုစည်းမျဉ်းများ- ရေရှည် သို့မဟုတ် ဗျူဟာမြောက်လုပ်ဖော်ကိုင်ဖက်များအတွက် ညှိနှိုင်းနိုင်သည်။
● ပုံမှန်ထုတ်လုပ်မှု- ~10 အလုပ်လုပ်ရက်
● စိတ်ကြိုက်ဖွဲ့စည်းပုံများ- 15-20 အလုပ်လုပ်ရက်
● အမှာစာများ- ထုတ်လုပ်မှုအချိန်ဇယားအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။
● နိုင်ငံတကာ ပို့ဆောင်မှု-~၃-၅ ရက် (DHL/UPS/FedEx အမြန်)
● အမြန်ဝန်ဆောင်မှု- တောင်းဆိုချက်အရ ရနိုင်သည် (အပိုဆောင်းအခကြေးငွေ ပေးရနိုင်သည်)
optical isolator များသည် passive devices များဖြစ်သော်လည်း စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို ထိန်းသိမ်းထားရန် မှန်ကန်သော ကိုင်တွယ်ရန် လိုအပ်ပါသည်။
● ညစ်ညမ်းမှုမဖြစ်စေရန် သန့်ရှင်းသပ်ရပ်သော လက်အိတ်များဖြင့် ကိုင်တွယ်ပါ။
● သန့်ရှင်းပြီး ဖုန်ကင်းစင်သော မျက်နှာပြင်ပေါ်တွင် အလုပ်လုပ်ပါ။
● ဖိုက်ဘာအဆုံး-မျက်နှာများကို တိုက်ရိုက်ထိခြင်းမှ ရှောင်ကြဉ်ပါ။
● အသုံးမပြုချိန်တွင် ဖုန်မှုန့်ထုပ်များကို ချိတ်ဆက်ကိရိယာများပေါ်တွင် ထားပါ။
● ဖိုက်ဘာအလွန်အကျွံကွေးခြင်းကို ရှောင်ကြဉ်ပါ (အနည်းဆုံး ကွေးညွတ်အချင်းဝက်- 30mm)
● ဖိုက်ဘာဆံပင်ညှပ်များကို ဆွဲခြင်း သို့မဟုတ် ကျစ်ခြင်းမပြုပါနှင့်
● မချိတ်ဆက်မီတွင် isopropyl alcohol ပါသော ဖိုက်ဘာအချိတ်အဆက်များကို သန့်ရှင်းပါ။
● ချိတ်ဆက်ကိရိယာကို အသုံးမပြုသည့်အခါ ဖုန်မှုန့်ထုပ်များကို အမြဲသုံးပါ။
● အသုံးမပြုမီ ဖိုက်ဘာအဆုံး-မျက်နှာကို ထိခိုက်မှုရှိမရှိ စစ်ဆေးပါ။
● အမြင့်ဆုံး tensile load အဆင့်ထက် မကျော်လွန်ပါစေနှင့်
● ထည့်သွင်းပါဝါသည် သတ်မှတ်ထားသည့် အမြင့်ဆုံးထက် မကျော်လွန်ကြောင်း သေချာပါစေ။
● ဝန်ပိုမကုန်စေရန် သင့်လျော်သော ပါဝါစောင့်ကြည့်ခြင်းကို အသုံးပြုပါ။
● မြင့်မားသောပါဝါအဆင့်တွင် သင့်လျော်သောအပူကို ပျံ့နှံ့ခွင့်ပြုပါ။
● စွမ်းအားမြင့်မားစွာ အဆက်မပြတ်လည်ပတ်နိုင်စေရန် အပူစုပ်စင်ပေါ်တွင် တပ်ဆင်ပါ။
● တပ်ဆင်ခြင်းအပေါက် 4 ခုကို အသုံးပြု၍ သီးခြားခွဲထုတ်ကိရိယာကို လုံခြုံစွာတပ်ဆင်ပါ။
● နောက်ထပ်ဆုံးရှုံးမှုကို လျှော့ချရန် သင့်လျော်သော ချိန်ညှိမှုကို သေချာပါစေ။
● ဖိုက်ဘာကွေးအချင်းဝက်အတွက် နေရာအလုံအလောက်ကို ခွင့်ပြုပါ။
● ယုံကြည်စိတ်ချရမှုအတွက် သတ်မှတ်ထားသော အပူချိန်အကွာအဝေးအတွင်း လုပ်ဆောင်ပါ။
● fiber pigtails တွင် စက်ပိုင်းဆိုင်ရာဖိအားကို ရှောင်ပါ။
Box Optronics သည် ဤထုတ်ကုန်ကို ဝယ်ယူသည့်နေ့မှစပြီး 12 လတာကာလအတွင်း ပစ္စည်းများနှင့် လက်ရာတွင် ချို့ယွင်းချက်မရှိစေရန် အာမခံပါသည်။ အာမခံကာလအတွင်း၊ ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏ဆုံးဖြတ်ချက်အတိုင်း အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် လဲလှယ်ပေးပါမည်။
အောက်ပါအခြေအနေများသည် အခမဲ့အာမခံအောက်တွင် အကျုံးမဝင်ပါ။
● သဘာဝအကြောင်းတရားများ (မိုးကြိုး၊ ရေလွှမ်းမိုးမှု စသည်) သို့မဟုတ် ပတ်ဝန်းကျင်ဆိုင်ရာ လွှမ်းမိုးမှုများကြောင့် ပျက်စီးမှုများ
● အသုံးပြုသူမှ မသင့်လျော်သော လည်ပတ်မှု သို့မဟုတ် အလွဲသုံးစားလုပ်မှုကြောင့် ချွတ်ယွင်းချက်များ
● လူ့အမှားကြောင့် ဖြစ်ရသည့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ထိခိုက်မှု
● ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း ကြိုးပမ်းမှုများ
● အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲထားသော သို့မဟုတ် မပြည့်စုံပါ။
● ပို့ဆောင်ပြီးနောက် သယ်ယူပို့ဆောင်ရေးအတွင်း ပျက်စီးမှု သို့မဟုတ် ဆုံးရှုံးမှု
● အမြင့်ဆုံးပါဝါအဆင့်သတ်မှတ်ချက်များ သို့မဟုတ် လည်ပတ်မှုအခြေအနေများထက် ကျော်လွန်ခြင်းကြောင့် ပျက်စီးဆုံးရှုံးမှုများ
● အမြန်တုံ့ပြန်ချိန်- လုပ်ငန်းရက်များတွင် ၂၄ နာရီအတွင်း
● အဝေးမှ ပြဿနာဖြေရှင်းခြင်းနှင့် အပလီကေးရှင်းပံ့ပိုးမှု
● အာမခံကာလပြီးနောက် အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုကို ရရှိနိုင်ပါသည်။
● စိတ်ကြိုက်နည်းပညာဆိုင်ရာ အကြံပေးဝန်ဆောင်မှုများ
