850nm စွမ်းအားမြင့် စက်ဝိုင်းစက်

Box Optronics သည် fiber-optic စနစ်များတွင် တိကျသောအလင်းဦးတည်ချက်ထိန်းချုပ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည့် စွမ်းဆောင်ရည်မြင့် passive optical အစိတ်အပိုင်းဖြစ်သည့် 850nm High Power Circulator ကို ပံ့ပိုးပေးပါသည်။ ဤ 3-port circulator သည် ကောင်းမွန်သော optical စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားစဉ်တွင် ကောင်းမွန်သော optical စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားစဉ်တွင် ဆိပ်ကမ်းတစ်ခုမှ port တစ်ခုသို့ အလင်းအချက်ပြမှုများကို ဆက်တိုက်လုပ်ဆောင်ခြင်းဖြင့် အပြန်အလှန်မဟုတ်သော ထုတ်လွှင့်မှုကို လုပ်ဆောင်ပေးသည်။

ပုံမှန်ထည့်သွင်းမှုဆုံးရှုံးမှု 1.0dB၊ မြင့်မားသော 25dB ပုံမှန်အထီးကျန်မှုနှင့် 45dB အနိမ့်ဆုံး မြင့်မားသောပြန်အမ်းနည်းများပါဝင်သည့် ဤလည်ပတ်ကိရိယာသည် ပါဝါမြင့်မားသော 850nm အပလီကေးရှင်းများအတွက် အကောင်းဆုံးဖြစ်သည်။ ၎င်းသည် ဆိပ်ကမ်းများတစ်လျှောက် 500mW/1W/5W/10W အထိ စုစုပေါင်း ပျမ်းမျှပါဝါကိုင်တွယ်မှုကို ပံ့ပိုးပေးသောကြောင့် ဖိုက်ဘာလေဆာနှင့် အသံချဲ့စက်စနစ်များ တောင်းဆိုရန်အတွက် သင့်လျော်သည်။

780-HP ဖိုက်ဘာ pigtails ပါရှိသော ကျစ်လစ်သိပ်သည်းသော 58×28×26mm အထုပ်တွင် တပ်ဆင်ထားပြီး 850nm စွမ်းအားမြင့် စက်လည်ပတ်ကိရိယာသည် တည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရသော ရေရှည်စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

အဓိကအင်္ဂါရပ်များ

• မြင့်မားသော သီးခြားခွဲထားမှု- 25dB ပုံမှန် အထွတ်အထိပ် အထီးကျန်မှု၊ 22dB အနည်းဆုံး

• နိမ့်ထည့်သွင်းမှုဆုံးရှုံးမှု- 1.0dB ပုံမှန်၊ 1.5dB အမြင့်ဆုံး

• High return loss- 45dB အနည်းဆုံး (Input/Output)

• နိမ့်သော polarization မှီခိုဆုံးရှုံးမှု (PDL): ≤0.15dB

• မြင့်မားသောပါဝါကိုင်တွယ်မှု- 500mW၊ 1W၊ 5W၊ 10W အထိ

• အမြင့်ဆုံး ပါဝါစွမ်းရည်- ns pulse လည်ပတ်မှုအတွက် <10kW

• High crosstalk ဖိနှိပ်မှု- 45dB အနည်းဆုံး

• ကျစ်လစ်ပြီး ခိုင်ခံ့သော အထုပ်ဒီဇိုင်း- 58×28×26mm

• စွမ်းအားမြင့် အသုံးချမှုများအတွက် 780-HP ဖိုင်ဘာဆံပင်ညှပ်များ

• အလွန်ကောင်းမွန်သော ယုံကြည်စိတ်ချရမှုနှင့် ရေရှည်တည်ငြိမ်မှု

• အပြန်အလှန်မဟုတ်သော အလင်းပို့လွှတ်မှု 3-port

• ကျယ်ပြန့်သော လည်ပတ်မှုအပူချိန် အပိုင်းအခြား- +10°C မှ +50°C

ရိုးရိုးအပလီကေးရှင်းများ

• Fiber optic အာရုံခံစနစ်များ

• Fiber Optic ကိရိယာတန်ဆာပလာများနှင့် စမ်းသပ်ကိရိယာများ

• 850nm ဖိုက်ဘာလေဆာစနစ်များ

• ဇီဝဆေးဘက်ဆိုင်ရာပုံရိပ်ဖော်ခြင်းနှင့် OCT စနစ်များ

• သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေး ဓာတ်ခွဲခန်းများ

• ဖြန့်ဝေထားသော တုံ့ပြန်ချက် (DFB) လေဆာကာကွယ်မှု

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Optical Specifications (T=25°C)

စက်ပိုင်းဆိုင်ရာနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ သတ်မှတ်ချက်များ

*မှတ်ချက်- အထက်ဖော်ပြပါ သတ်မှတ်ချက်များသည် ချိတ်ဆက်ကိရိယာများမပါသော စက်များအတွက်ဖြစ်သည်။ ချိတ်ဆက်ကိရိယာများပါရှိသော စက်ပစ္စည်းများအတွက်၊ ကိုင်တွယ်ပါဝါကို 1W တွင် ကန့်သတ်ထားပြီး ထည့်သွင်းမှုဆုံးရှုံးမှုမှာ 0.3dB ပိုများပြီး၊ ပြန်ဆုံးရှုံးမှုမှာ 5dB နည်းပါးပြီး မျိုးသုဉ်းခြင်းအချိုးသည် 2dB နည်းပါးသည်။

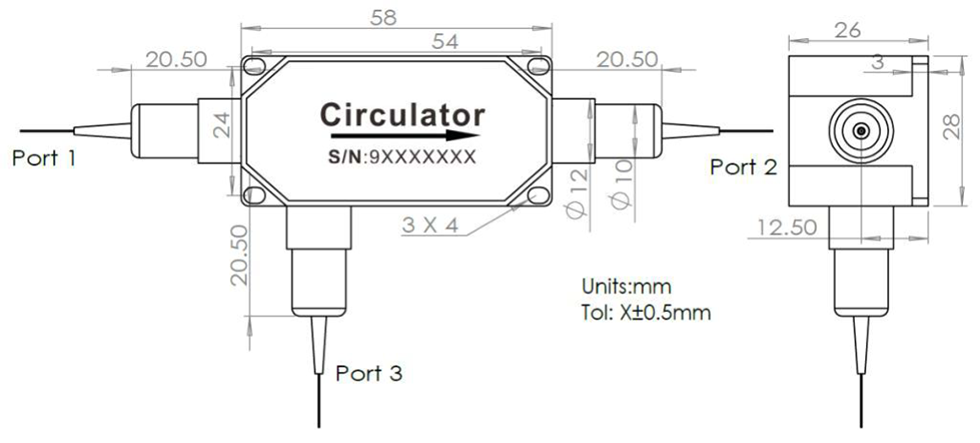

Package Dimensions

850nm စွမ်းအားမြင့် စက်ဝိုင်းစက်အား အောက်ပါအတိုင်းအတာများ (ယူနစ်- မီလီမီတာ) ဖြင့် ကျစ်လစ်ပြီး ကြံ့ခိုင်သော အိမ်ရာတစ်ခုတွင် ထုပ်ပိုးထားသည်။

• Package အရွယ်အစား: 58 × 28 × 26 မီလီမီတာ

• ဖိုင်ဘာ pigtails ဖြင့် 3-port ဖွဲ့စည်းမှု

• လုံခြုံသောတပ်ဆင်မှုအတွက် အပေါက် ၄ ပေါက်

• သည်းခံနိုင်မှု- ±0.5mm

Port Configuration

ဤ 3-port optical circulator သည် 1 → 2 → 3 → 1 sequence တွင် unidirectional optical signal routing ကိုလုပ်ဆောင်နိုင်သည်-

• ဆိပ်ကမ်း 1 → ဆိပ်ကမ်း 2- ရှေ့သို့ ဂီယာထည့်သွင်းမှု လျော့နည်းခြင်း။

• Port 2 → Port 3- ကွဲလွင့်နေသော/ရောင်ပြန်ဟပ်သော အချက်ပြများ လမ်းကြောင်းပေးခြင်း

• ဆိပ်ကမ်း 3 → ဆိပ်ကမ်း 1- ပြောင်းပြန်လမ်းကြောင်းများတွင် မြင့်မားသောအထီးကျန်မှုကို ထိန်းသိမ်းထားစဉ် ရှေ့သို့ပို့လွှတ်ခြင်း

ကိရိယာသည် ဦးတည်ချက်အချက်ပြထုတ်လွှင့်မှုနှင့် ကပ်လျက်မဟုတ်သောဆိပ်ကမ်းများကြား ထိရောက်သောအထီးကျန်မှုကိုသေချာစေရန်အတွက် အပြန်အလှန်မဟုတ်သော optical ဒီဇိုင်းကို အသုံးပြုထားပြီး ဖိုက်ဘာအာရုံခံခြင်း၊ လေဆာကာကွယ်ခြင်းနှင့် အလင်းတိုင်းတာခြင်းစနစ်များအတွက် စံပြဖြစ်စေပါသည်။

အလုပ်အခြေခံ

850nm စွမ်းအားမြင့် optical circulator သည် fiber optic စနစ်များတွင် directional signal management ကို ဆက်တိုက် 1 → 2 → 3 → 1 ဖြင့် လမ်းကြောင်းအချက်ပြမှုများကို လမ်းကြောင်းပေးသည့် အပြန်အလှန်ပို့တ်မဟုတ်သော ကိရိယာအစုံအလင်ဖြစ်သည်။

စက်ပစ္စည်းသည် ပိုလာဇေးရှင်း-မူတည်သော optical routing အစိတ်အပိုင်းများနှင့် ပေါင်းစပ်ထားသော Faraday လည်ပတ်အကျိုးသက်ရောက်မှုအပေါ် အခြေခံထားသည်။

လုပ်ငန်းသဘောတရား-

•Faraday Rotator- အပြန်အလှန်မဟုတ်သော polarization rotation (ပုံမှန်အားဖြင့် 45°) ကို မိတ်ဆက်ပေးသည်

•Polarization routing optics- polarization အခြေအနေအပေါ်အခြေခံ၍ တိုက်ရိုက် optical အချက်ပြမှုများ

• အပြန်အလှန်မဟုတ်သော ထုတ်လွှင့်ခြင်း- ပြောင်းပြန်ပြန့်ကားသည့်လမ်းကြောင်းများကြားတွင် မြင့်မားသော သီးခြားခွဲထားမှုဖြင့် လမ်းညွှန်အချက်ပြလမ်းကြောင်းကို သေချာစေသည်

အဓိကလုပ်ဆောင်ချက်များ-

• ရှေ့နှင့်နောက်သို့ ပြန့်ကားနေသော optical အချက်ပြမှုများကို ခွဲခြားထားသည်။

• အလင်းပြန်မှုမှ လေဆာအရင်းအမြစ်များကို ကာကွယ်ပေးသည်။

• ဖိုက်ဘာအော့ပတစ်အာရုံခံခြင်းနှင့် လေဆာစနစ်များတွင် နှစ်လမ်းညွန်လုပ်ဆောင်မှုကို ဖွင့်ပေးသည်။

•တိုင်းတာခြင်းနှင့်အာရုံခံဗိသုကာများတွင်အချက်ပြလမ်းကြောင်းလမ်းကြောင်းကိုထောက်ပံ့ပေးသည်။

Box Optronics ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

•တင်ပို့ခြင်းမပြုမီ 100% စမ်းသပ်မှုနှင့်အတူတင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှု

• တည်ငြိမ်သော အစုလိုက်ပို့ဆောင်မှုစွမ်းရည်ဖြင့် ယှဉ်ပြိုင်နိုင်သောစျေးနှုန်း

• လှိုင်းအလျား၊ ပါဝါ၊ ဖိုက်ဘာနှင့် ချိတ်ဆက်ကိရိယာများအတွက် ပြောင်းလွယ်ပြင်လွယ် စိတ်ကြိုက်ပြင်ဆင်မှု ရွေးချယ်စရာများ

• 7×24 နာရီ နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုနှင့် လျင်မြန်စွာ တုံ့ပြန်မှု

•အကဲဖြတ်ရန်အတွက်နမူနာစမ်းသပ်မှု

• DHL၊ UPS နှင့် FedEx နေ့ချင်းပြန်ဖြင့် ကမ္ဘာလုံးဆိုင်ရာ ပို့ဆောင်မှု

မှာယူခြင်းဆိုင်ရာ အချက်အလက်

မော်ဒယ်အမည်စာရင်း

HPCIR - XXX - X - X - X - X - XX - XX

ဥပမာ- HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm စွမ်းအားမြင့် စက်ဝိုင်းစက်၊ 780-HP ဖိုက်ဘာ၊ 900μm ချောင်ပြွန်၊ 1m ဖိုက်ဘာအရှည်၊ 58x28x26mm အထုပ်၊ 10W ကိုင်တွယ်ပါဝါ၊ FC/APC ချိတ်ဆက်ကိရိယာ

ရနိုင်သော စိတ်ကြိုက်ရွေးချယ်စရာများ

•ဗဟိုလှိုင်းအလျား- 830nm၊ 850nm၊ အခြားလှိုင်းအလျားများ တောင်းဆိုချက်အရ ရနိုင်သည်

• ပါဝါအဆင့်သတ်မှတ်ချက်- 500mW၊ 1W၊ 5W၊ 10W၊ စိတ်ကြိုက်ဒီဇိုင်းများအတွက် ရရှိနိုင်သော ပါဝါပိုမြင့်သည်

•Fiber အမျိုးအစား- 780-HP၊ အခြားသော အထူးသီးသန့် ဖိုင်ဘာများ

•Fiber အရှည်- 0.5m၊ 0.8m၊ 1m၊ 1.5m၊ 2m (စိတ်ကြိုက်အရှည်များ ရနိုင်သည်)

• Pigtail အမျိုးအစား- 250μm ဗလာဖိုင်ဘာ၊ 900μm ချောင်ပြွန်၊ 3.0mm ချောင်ပြွန်

•ချိတ်ဆက်ကိရိယာအမျိုးအစား- FC/UPC၊ FC/APC၊ SC/APC၊ LC/APC သို့မဟုတ် စိတ်ကြိုက်ချိတ်ဆက်ကိရိယာများ

•ပက်ကေ့ခ်ျအရွယ်အစား- Standard 58x28x26mm သို့မဟုတ် စိတ်ကြိုက်ပက်ကေ့ဂျ်အတိုင်းအတာများ

• တောင်းဆိုချက်အရ 4-port သွေးလှည့်ပတ်မှုပုံစံများကို ရရှိနိုင်သည်။

စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။

ဒေတာစာရွက်နှင့် စမ်းသပ်မှုအစီရင်ခံစာ

850nm High Power Circulator တစ်ခုစီကို တိုင်းတာထားသော စွမ်းဆောင်ရည်ဘောင်များကို မှတ်တမ်းတင်ထားသော ပြည့်စုံသော စမ်းသပ်အစီရင်ခံစာတစ်ခုနှင့်အတူ ပေးပို့ထားပါသည်။ ဒေတာစာရွက် PDF ဖိုင်တွင် အသေးစိတ်သတ်မှတ်ချက်များနှင့် စွမ်းဆောင်ရည်မျဉ်းကွေးများပါရှိသည်။

• ယူနစ်တစ်ခုစီတွင် ပါဝင်သော တစ်ဦးချင်းစမ်းသပ်မှုအစီရင်ခံစာ

အချက်အလက်စာရွက်

စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ

ကိုးကားခြင်း စည်းမျဥ်းများ

•EXW (Ex Works): သင့်တွင် DHL/UPS/FedEx အကောင့်ရှိပါက အကြံပြုထားသည်။ သင့်အကောင့်ကို အသုံးပြု၍ ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့မှ ကောက်ခံခြင်းမရှိပါ။

•DAP (နေရာအရောက်ပို့ပေးသည်)- သင့်တွင် အမြန်ချောပို့အကောင့်မရှိပါက၊ ကြိုတင်ငွေပေးထားသော ကုန်စည်ပို့ဆောင်မှုဖြင့် ပို့ဆောင်ပေးနိုင်ပါသည်။

• အခြားသော စည်းကမ်းချက်များ- ဆွေးနွေးရန် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

ငွေပေးချေမှုစည်းမျဉ်းများ

•PayPal- နမူနာများနှင့် အသေးစား အမှာစာများအတွက် မြန်ဆန်လုံခြုံသော ငွေပေးချေမှု

• T/T (ဘဏ်ငွေလွှဲခြင်း) - ပုံမှန်ထုတ်လုပ်မှု အော်ဒါများအတွက် ပုံမှန်ငွေပေးချေမှုနည်းလမ်း

•Alibaba ကုန်သွယ်မှုအာမခံ- ဝယ်သူအာမခံဖြင့် အွန်လိုင်းငွေပေးငွေယူများအတွက် လုံခြုံသောအမှာစာများကို အကာအကွယ်ပေးသည်။

• လိုက်လျောညီထွေရှိသော ငွေပေးချေမှုစည်းမျဉ်းများ- ရေရှည် သို့မဟုတ် ဗျူဟာမြောက်လုပ်ဖော်ကိုင်ဖက်များအတွက် ညှိနှိုင်းနိုင်သည်။

ကြာမြင့်ချိန်

•စံထုတ်လုပ်မှု: ~ 10-15 အလုပ်လုပ်ရက်

•စိတ်ကြိုက်ဖွဲ့စည်းပုံများ- 15-20 အလုပ်လုပ်ရက်

• ပမာဏအမှာစာများ- ထုတ်လုပ်မှုအချိန်ဇယားအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။

•နိုင်ငံတကာပို့ဆောင်မှု- ~ 3-5 အလုပ်လုပ်ရက် (DHL / UPS / FedEx အမြန်)

• အမြန်ဝန်ဆောင်မှု- တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

လုပ်ဆောင်ချက်မှတ်စုများနှင့် ကိုင်တွယ်ခြင်း။

ESD ကာကွယ်မှု

Optical circulators များသည် passive devices များဖြစ်သော်လည်း စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို ထိန်းသိမ်းထားရန် မှန်ကန်သော ကိုင်တွယ်ရန် လိုအပ်ပါသည်။

• ဖုန်မှုန့်ကင်းစင်သော မျက်နှာပြင်ပေါ်တွင် အလုပ်လုပ်ပါ။

• ဖိုက်ဘာအဆုံး-မျက်နှာများကို တိုက်ရိုက်မထိပါနှင့်

• အသုံးမပြုသောအခါတွင် ဖုန်မှုန့်ထုပ်များကို ချိတ်ဆက်ကိရိယာများပေါ်တွင် ထားပါ။

• ကိုင်တွယ်ခြင်းနှင့် ထည့်သွင်းစဉ်အတွင်း သင့်လျော်သော ESD အကာအကွယ်ကို အသုံးပြုပါ။

ဖိုက်ဘာ ကိုင်တွယ်ခြင်း။

• အမျှင်ဓာတ် အလွန်အကျွံကွေးခြင်းကို ရှောင်ကြဉ်ပါ။

• အမျှင်ဆံမြီးများကို မဆွဲပါနှင့်

•ချိတ်ဆက်မှုမပြုမီဖိုက်ဘာချိတ်ဆက်ကိရိယာများကိုသန့်ရှင်းပါ။

•ချိတ်ဆက်ကိရိယာကိုအသုံးမပြုသည့်အခါ ဖုန်မှုန့်ထုပ်များကို အမြဲအသုံးပြုပါ။

• အသုံးမပြုမီ ဖိုက်ဘာ အဆုံး-မျက်နှာ ပျက်စီးမှုရှိမရှိ စစ်ဆေးပါ။

ပါဝါကိုင်တွယ်ခြင်းဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများ

• စုစုပေါင်း input power သည် သတ်မှတ်ထားသည့် အမြင့်ဆုံးထက် မကျော်လွန်ကြောင်း သေချာပါစေ။

• ဝန်ပိုလွန်ကဲမှုကို ရှောင်ရှားရန် သင့်လျော်သော ပါဝါစောင့်ကြည့်ခြင်းကို အသုံးပြုပါ။

• မြင့်မားသော ပါဝါအဆင့်တွင် သင့်လျော်သောအပူကို စွန့်ထုတ်ရန် ခွင့်ပြုပါ။

• ပါဝါအဆက်မပြတ်လည်ပတ်နိုင်စေရန် အပူခံစင်ပေါ်တွင် တပ်ဆင်ပါ။

•မှတ်ချက်- ချိတ်ဆက်ကိရိယာတပ်ဆင်ထားသော စက်ပစ္စည်းများသည် ပါဝါကိုင်တွယ်မှုကို လျှော့ချထားသည် (1W အများဆုံး)

• အမြင့်ဆုံးပါဝါအဆင့်သတ်မှတ်ချက်ထက် ကျော်လွန်နိုင်သော ရုတ်တရက် ပါဝါတက်ခြင်းများကို ရှောင်ကြဉ်ပါ။

တပ်ဆင်ခြင်းနှင့် တပ်ဆင်ခြင်း။

• တပ်ဆင်ထားသော အပေါက် 4 ခုကို အသုံးပြု၍ သွေးလှည့်ပတ်အား လုံခြုံစွာ တပ်ဆင်ပါ။

• ထပ်လောင်းဆုံးရှုံးမှုကို လျှော့ချရန် သင့်လျော်သော ချိန်ညှိမှုကို သေချာပါစေ။

• ဖိုက်ဘာကွေးအချင်းဝက်အတွက် လုံလောက်သောနေရာလွတ်ပေးပါ။

• ယုံကြည်စိတ်ချရမှုအတွက် သတ်မှတ်ထားသော အပူချိန်အကွာအဝေးအတွင်း လုပ်ဆောင်ပါ (+10°C မှ +50°C)

• Fiber pigtails တွင် စက်ပိုင်းဆိုင်ရာဖိအားကို ရှောင်ပါ။

•မှန်ကန်သောအချက်ပြလမ်းကြောင်းလမ်းကြောင်းအတွက် သင့်လျော်သော port orientation ကိုသေချာပါစေ။
