၁။ 1550nm မိတ်ဆက် 23dBm Semiconductor Optical Amplifier
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု
၎င်းသည် 1550nm 23dBm Semiconductor Optical Amplifier ဖြစ်သည်။ 14-pin လိပ်ပြာအထုပ်နှင့်အတူ။ ၎င်းတွင် 23dBm saturation optical power, 30~35dB ပါရှိသည်။ သေးငယ်သောအချက်ပြမှုရရှိမှု၊ ပုံမှန် 100nm -3dB လှိုင်းဘန်းဝဒ်ရရှိမှု၊ TEC နှင့် ပေါင်းစပ်ထားသည်။ တည်ငြိမ်ပြီး ချောမွေ့သော ရောင်စဉ်အတွက် အပူချိန်ထိန်းကိရိယာ။ ဆုံးရှုံးမှုများအတွက် လျော်ကြေးပေးရန် သင့်တော်ပါသည်။ ဖိုက်ဘာအလင်းချိတ်ဆက်မှုများနှင့် ခလုတ်များ၊ WDM ဖိုက်ဘာအလင်းကွန်ရက်များနှင့် MOPA လေဆာများ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λPEAK |
25 ℃၊ PIN = 0dBm |
- |
1550 |
- |
ကမ္မဿကာ |
|
ASE Center လှိုင်းအလျား |
λASE |
25 ℃၊ IF = 1000mA |
- |
1490 |
- |
ကမ္မဿကာ |
|
-3dB Bandwidth ရရှိခြင်း။ |
Δλ |
PIN=-10dBm၊IF=1000mA |
- |
100 |
- |
ကမ္မဿကာ |
|
Saturation Optical Power |
PMAX |
IF=1000mA၊ PIN=5dBm@1550nm |
- |
23 |
- |
dBm |
|
အသေးစား Signal Gain |
SSG |
IF=1000mA၊ ပင်နံပါတ်=-25dBm@1550nm |
30 |
35 |
- |
dB |
|
လည်ပတ်နေသောလက်ရှိ |
IF |
- |
- |
1000 |
1200 |
mA |
|
ရှေ့သို့ဗို့အား |
VF |
- |
- |
2.4 |
2.6 |
V |
|
ဆူညံပုံ |
NF |
25 ℃၊ IF = 1000mA၊ @ 1550nm |
- |
6 |
8 |
dB |
|
ပိတ်ပစ်ခြင်းမျိုးသုဉ်းခြင်းအချိုး |
ER |
IF=1000mA/IF=0mA၊ PIN=0dBm |
- |
35 |
- |
dB |
|
TEC လက်ရှိ |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC ဗို့အား |
VTEC |
- |
- |
- |
3.4 |
V |
|
Thermistor ခုခံမှု |
Rtherm |
T = 25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
Thermistor လက်ရှိ |
Itherm |
- |
- |
- |
5 |
mA |
|
စုစုပေါင်းစွမ်းအား |
P |
- |
- |
- |
4 |
W |
|
လည်ပတ်မှုအခြေအနေအပူချိန် |
ထိပ်တန်း |
I=IF |
-10 |
- |
70 |
℃ |
|
သိုလှောင်မှုအပူချိန် |
TS |
- |
-40 |
- |
85 |
℃ |
● 40G နှင့် 100G C-Band ပိတ်ဆို့ခြင်း ရှပ်တာ သို့မဟုတ် မော်ဂျူလာ၊
● ဆူညံသံနိမ့် ပုံ & အနိမ့် polarization မှီခိုမှု;
● ၁၄-တံ TEC နှင့် thermistor ပါသော BTF ပက်ကေ့ဂျ်။
● ဆုံးရှုံးမှုများအတွက် လျော်ကြေးငွေ ဖိုက်ဘာ optical ချိတ်ဆက်မှုနှင့် switch;
● WDM ဖိုက်ဘာအလင်း ကွန်ရက်များ;
● MOPA (မာစတာ Oscillator Power Amplifier) လေဆာ။

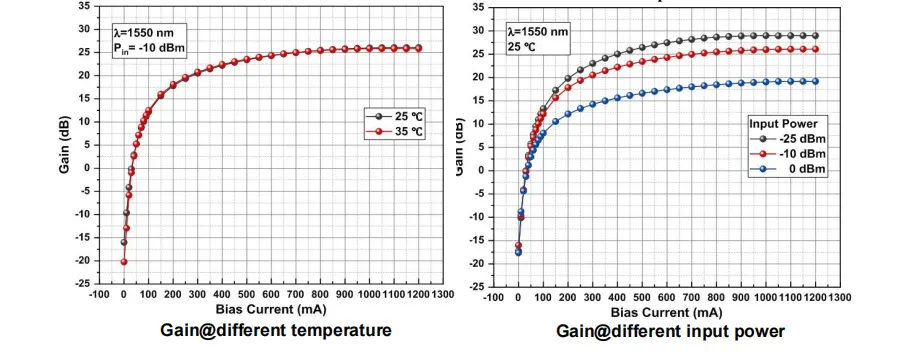

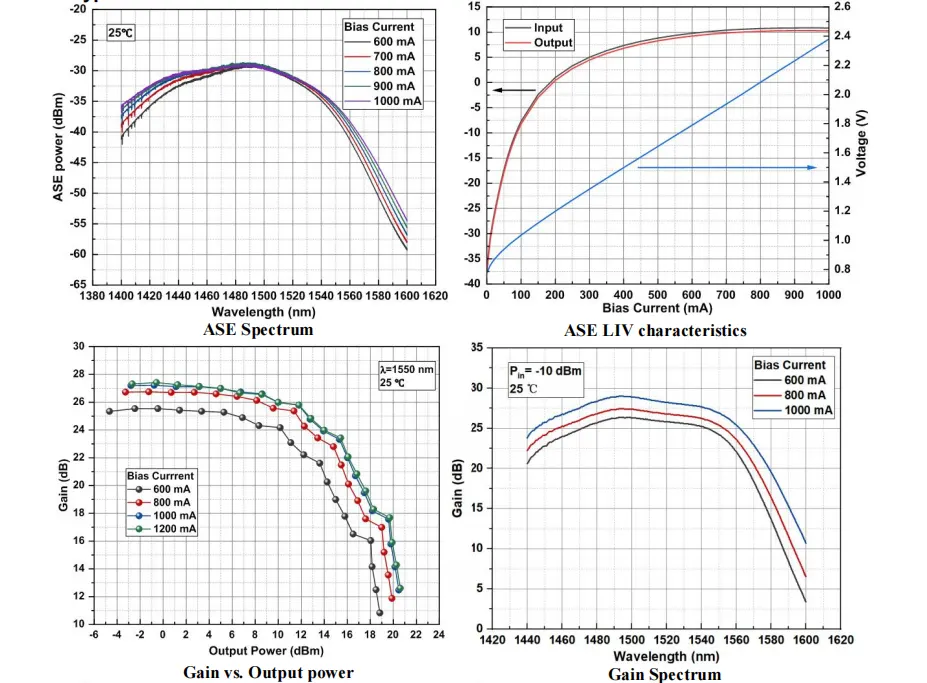

● ရိုးရိုးဝိသေသမျဉ်းကွေး

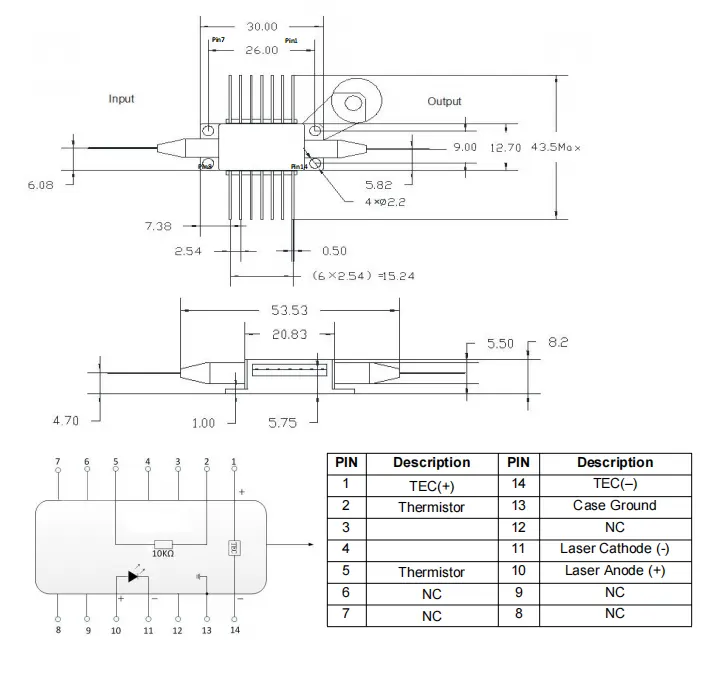

● ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)-1550nm 23dBm Semiconductor Optical Amplifier

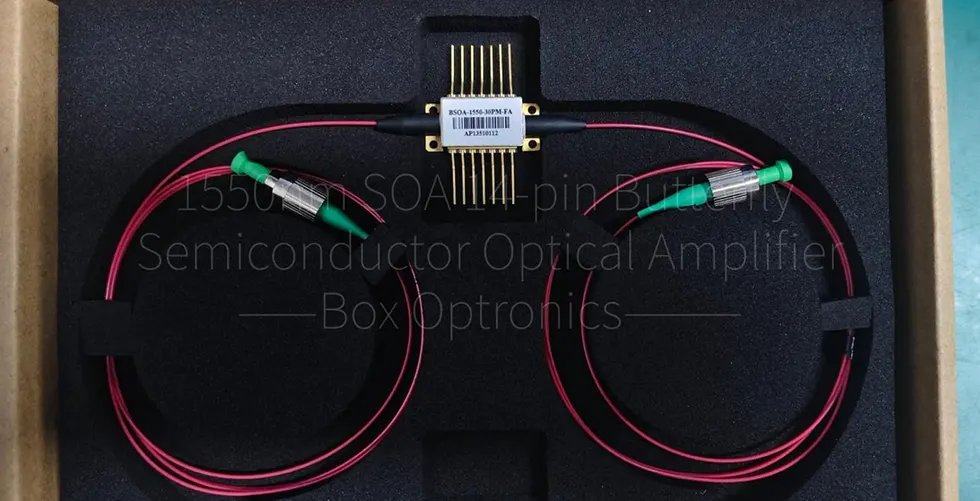

● ထုပ်ပိုးမှုဥပမာ
|
|
ဆက်စပ်ပစ္စည်းများ |
အရေအတွက် |
|
1 |
1550nm 23dBm Semiconductor Optical Amplifier |
1 |
|
2 |
ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာ |
1 |
* သီးခြားစက်ပစ္စည်း; built-in မရှိပါ။ ယာဉ်မောင်း (မော်ဂျူး ပက်ကေ့ဂျ်သည် ဒရိုက်ဘာတစ်ခုနှင့် ပေါင်းစည်းရန် ရွေးချယ်နိုင်သည်)။
|
နာမည် |
လှိုင်းအလျား |
အမြတ် |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1550: 1550nm |
35:35dB 30:30 dB 25:25dB |
SM:SMF-28e PM: PM1550 |
FA- FC/APC တခြား |
ဥပမာ- BSOA-1550-35PM-FA
(မှာယူမှုအချက်အလက်- 1550nm 23dBm Semiconductor Optical Amplifier၊ 30~35dB အသေးစားအချက်ပြမှု အမြတ်၊ 23dBm saturation optical power၊ 14-pin butterfly package၊ SM Hi1060 ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10-15 ရက်ခန့်ကြာပါသည်။ (ရှိလျှင် တစ်ချို့ stock ရှိလို့ မြန်မြန် ပို့ပေးမှာပါ ။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● လည်ပတ်သောအခါ၊ ဤကိရိယာသည် ပြင်းထန်မှုမြင့်မားသော လေဆာရောင်ခြည်ကို ထုတ်လွှတ်သည်။ လုပ်ပါ။ ဖိုက်ဘာအဆုံးမျက်နှာကို တိုက်ရိုက်မကြည့်ဘဲ၊ ထိုသို့ပြုလုပ်ခြင်းသည် မျက်လုံးဒဏ်ရာကို ဖြစ်စေနိုင်သောကြောင့် ဖြစ်သည်။
● ဤစက်ပစ္စည်းသည် လျှပ်စစ်ဓာတ်အားအထိခိုက်မခံသော၊ ထို့ကြောင့် တင်းတင်းကျပ်ကျပ် လိုက်နာဆောင်ရွက်ပါ။ ထုပ်ပိုးစဉ်အတွင်း anti-static protection အစီအမံများ လိုအပ်ပြီး၊ သယ်ယူပို့ဆောင်ရေး၊ နှင့်အသုံးပြုမှု။ ထို့အပြင် ကြိုတင်ကာကွယ်ရန်လည်း လိုအပ်ပါသည်။ ထိုသို့လုပ်ဆောင်ရန် ပျက်ကွက်ခြင်းကြောင့် ပါဝါထောက်ပံ့မှု မြင့်တက်လာခြင်း ၊ ကိရိယာ (ဥပမာ၊ သင့်လျော်သော ကိရိယာများကို မြေစိုက်ခြင်းနှင့် တည်ငြိမ်မှု ဆန့်ကျင်မှု ၀တ်ဆင်ခြင်းတို့ကို သေချာစေခြင်း။ လက်ပတ်ကြိုး)။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● အစိတ်အပိုင်းအားလုံးကို ပါဝါမဖွင့်မီ၊ ပထမဦးစွာ အအေးပေးစက်ကို စတင်အသုံးပြုပါ။ ထို့နောက် Chip အပူလွန်ကဲမှုကို တားဆီးရန်နှင့် တိုးမြှင့်ပါဝါတက်သည့် အဆင့်များကို ဆက်လက်လုပ်ဆောင်ပါ။ overload။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ ဒါပေမယ့် Box Optronics ပါ။ အောက်ပါကိစ္စများတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
