၁။ 1060nm မိတ်ဆက် 15dBm Semiconductor Optical Amplifier
၂။ နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
၃။ ထုတ်ကုန်အင်္ဂါရပ်များ
၄။ ရိုးရိုးအပလီကေးရှင်းများ
၅။ ထုတ်ကုန်အသေးစိတ်
၆။ မှာယူခြင်းဆိုင်ရာ အချက်အလက်
၇။ ဒေတာစာရွက်
၈။ စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
၉။ ဦးဆောင်ချိန်
၁၀။ လုပ်ဆောင်ချက်မှတ်စုများ
၁၁။ အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု

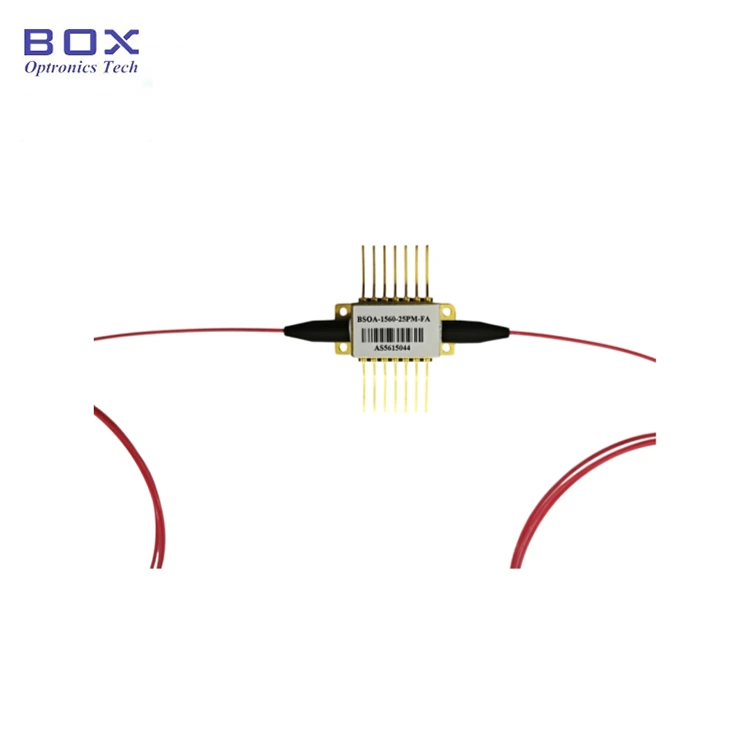

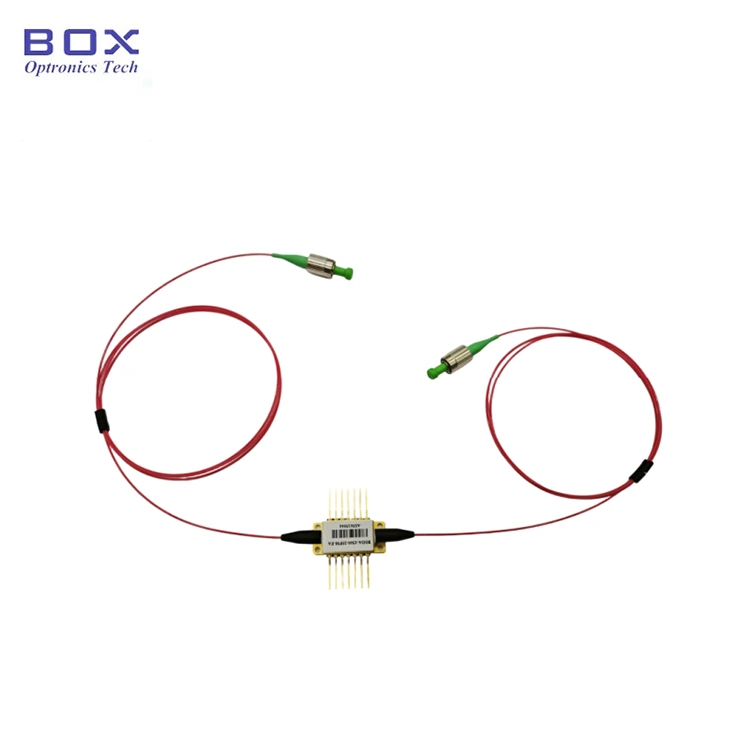

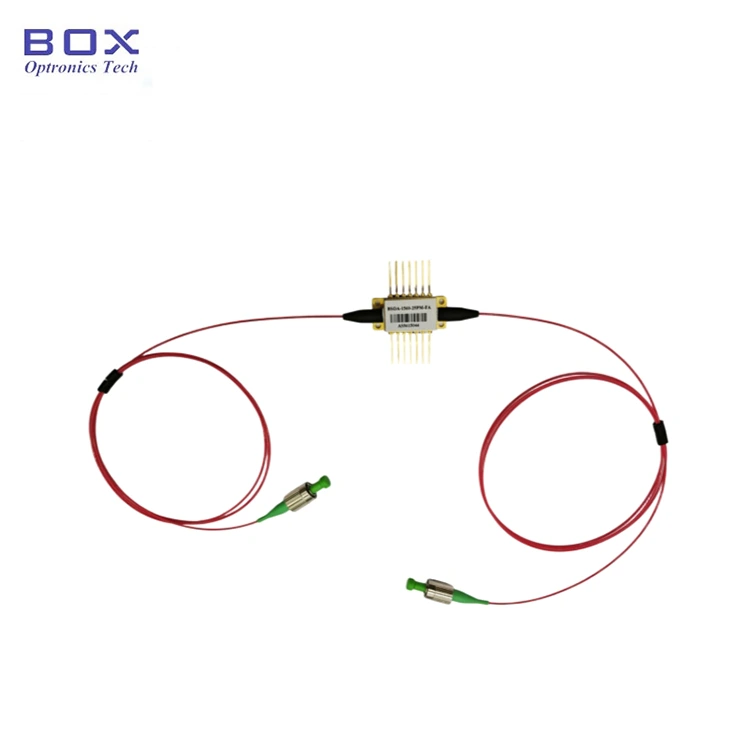

1060nm 15dBm Semiconductor Optical Amplifier (SOA) 14-pin butterfly package ဖြင့် optical အတွက် စွမ်းဆောင်ရည်မြင့် ဖြေရှင်းချက် ပေးပါသည်။ 1060nm လှိုင်းအလျားအကွာအဝေးရှိ ချဲ့ထွင်မှု။ 15dBm အထွက်ပါဝါနှင့် 25dB signal ရရှိမှု၊ ဤ SOA သည် optical switches များတွင် application များအတွက်စံပြဖြစ်သည်၊ ဆေးဘက်ဆိုင်ရာ OCT နှင့် ကြိမ်နှုန်းရင်းမြစ်များကို သုတ်သင်ပါ။ pins များသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန် 260 ဒီဂရီစင်တီဂရိတ်နှင့် ဂဟေချိန်ထက် မကျော်လွန်ရပါ။ 10 စက္ကန့်ထက်မပိုစေရပါ။
|
ကန့်သတ်ချက် |
သင်္ကေတ |
အခြေအနေ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
လည်ပတ်လှိုင်းအလျား |
λPEAK |
25 ℃၊ PIN = 0dBm |
- |
1060 |
- |
ကမ္မဿကာ |
|
ASE Center လှိုင်းအလျား |
λASE |
25 ℃၊ IF = 400 mA |
- |
1070 |
- |
ကမ္မဿကာ |
|
-3dB Bandwidth ရရှိခြင်း။ |
Δλ |
ပင်နံပါတ်=-20dBm |
- |
50 |
- |
ကမ္မဿကာ |
|
Saturation Optical Power |
PMAX |
IF=400mA၊ PIN=5dBm@1060nm |
- |
15 |
- |
dBm |
|
အသေးစား Signal Gain |
SSG |
IF=400mA၊ ပင်နံပါတ်=-25dBm@1060nm |
- |
25 |
- |
dB |
|
Polarization ကိုမူတည်သည်။ အမြတ် |
PDG |
25 ℃၊ IF = 400 mA |
20 |
- |
- |
dB |
|
လည်ပတ်နေသောလက်ရှိ |
IF |
- |
- |
400 |
600 |
mA |
|
ရှေ့သို့ဗို့အား |
VF |
- |
- |
- |
2.0 |
V |
|
ဆူညံပုံ |
NF |
25 ℃၊ IF = 400mA၊ @ 1060nm |
- |
8 |
10 |
dB |
|
TEC လက်ရှိ |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC ဗို့အား |
VTEC |
- |
- |
- |
3.4 |
V |
|
Thermistor ခုခံမှု |
Rtherm |
T = 25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
Thermistor လက်ရှိ |
Itherm |
- |
- |
- |
5 |
mA |
|
စုစုပေါင်းစွမ်းအား |
P |
- |
- |
- |
4 |
W |
|
လည်ပတ်မှုအခြေအနေအပူချိန် |
ထိပ်တန်း |
I=IF |
-10 |
- |
70 |
℃ |
|
သိုလှောင်မှုအပူချိန် |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e ဖိုက်ဘာ FC/APC ချိတ်ဆက်ကိရိယာ၊
● ဆူညံသံနိမ့် ပုံ & အနိမ့် polarization မှီခိုမှု;
● ၁၄-တံ TEC၊ အပူချိန်ထိန်းကိရိယာဖြင့် BTF ပက်ကေ့ချ်။
● ဆုံးရှုံးမှုများအတွက် လျော်ကြေးငွေ ဖိုက်ဘာ optical ချိတ်ဆက်မှုနှင့် switch;
● ဆေးဘက်ဆိုင်ရာ OCT;
● လှိုင်းနှုန်းရင်းမြစ်ကို ပွတ်ဆွဲ၍ ညှိနိုင်သည်။ လေဆာ။

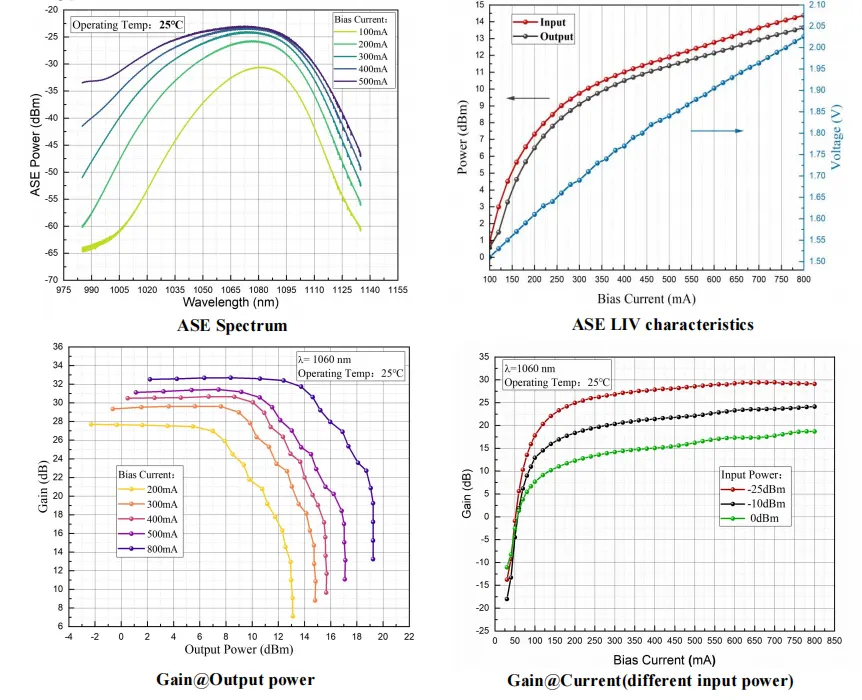

● ရိုးရိုးဝိသေသမျဉ်းကွေး

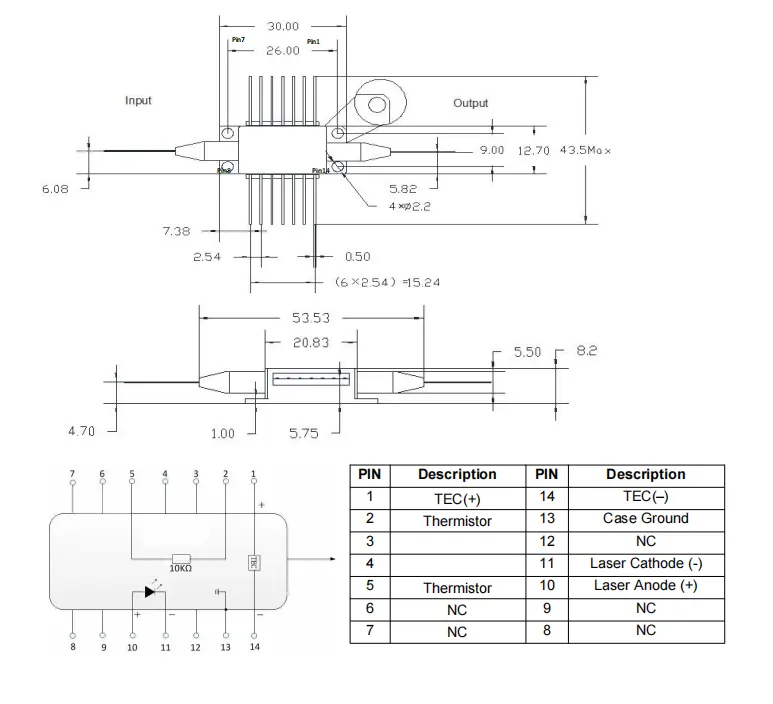

● ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)-1060nm 15dBm Semiconductor Optical Amplifier
|
နာမည် |
လှိုင်းအလျား |
အမြတ် |
ဖိုက်ဘာအမျိုးအစား |
ချိတ်ဆက်ကိရိယာ |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1060: 1060nm |
25:25dB |
SM:SMF-28e |
FA- FC/APC တခြား |
ဥပမာ- BSOA-1060-25SM-FA
(မှာယူမှုအချက်အလက်- 1060nm 15dBm Semiconductor Optical Amplifier၊ 25dB သေးငယ်သောအချက်ပြမှုရရှိခြင်း၊ 15dBm saturation optical power၊ 14-pin butterfly package တို့နှင့်အတူ၊ SM ဖိုက်ဘာ၊ FC/APC ချိတ်ဆက်ကိရိယာ)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ sales06@boxoptronics.com
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10-15 ရက်ခန့်ကြာပါသည်။ (ရှိလျှင် တစ်ချို့ stock ရှိလို့ မြန်မြန် ပို့ပေးမှာပါ ။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● Optical fibers များသည် ပျက်စီးလွယ်သည်။ ကိရိယာကို ဆွဲထုတ်ရန် ဖိုက်ဘာကို မသုံးပါနှင့်။ ၎င်း၏ socket မှ စက်ပစ္စည်းတစ်ခုကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားသည့်အခါတွင် ဖိအားမသက်ရောက်ပါနှင့် သို့မဟုတ် စက်၏အနောက်ဘက်တွင်ရှိသော လက်စွပ်ကို ဆွဲဆွဲပါ။ စက်များအတွက် ချိတ်ဆက်ကိရိယာများ တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းနှင့် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ နှစ်ခုစလုံးကို သေချာပါစေ။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားနေစဉ်အတွင်း တပြိုင်နက် ရုတ်သိမ်းပေးသည်။
● ပင်ချောင်းများသည် ဂဟေဆော်ရန် လိုအပ်ပါက၊ ဂဟေအပူချိန်သည် မနေရပါ။ 260°C ထက်ကျော်လွန်ပြီး ဂဟေချိန်သည် 10 စက္ကန့်ထက် မပိုစေရပါ။ အထူး ဂဟေလုပ်ငန်းစဉ်အတွင်း အောက်ပါတို့ကို အာရုံစိုက်ရမည်။ စက်ပစ္စည်းသည် ပါဝါမရှိသောအခြေအနေတွင်ရှိရမည်ဖြစ်ပြီး ဂဟေသံသည် မှန်ကန်စွာရှိရပါမည်။ မြေပြင်။
● ပါဝါနှင့် အပူချိန်လွန်ကဲသော အခြေအနေအောက်တွင် လေဆာကို လည်ပတ်ခြင်း။ ဒေတာစာရွက်တွင် ဖော်ပြထားသော သတ်မှတ်ချက်များသည် လေဆာ၏ အိုမင်းရင့်ရော်မှုကို အရှိန်မြှင့်ပေးလိမ့်မည်။ နှင့် device ကိုပျက်စီးစေသည်။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
