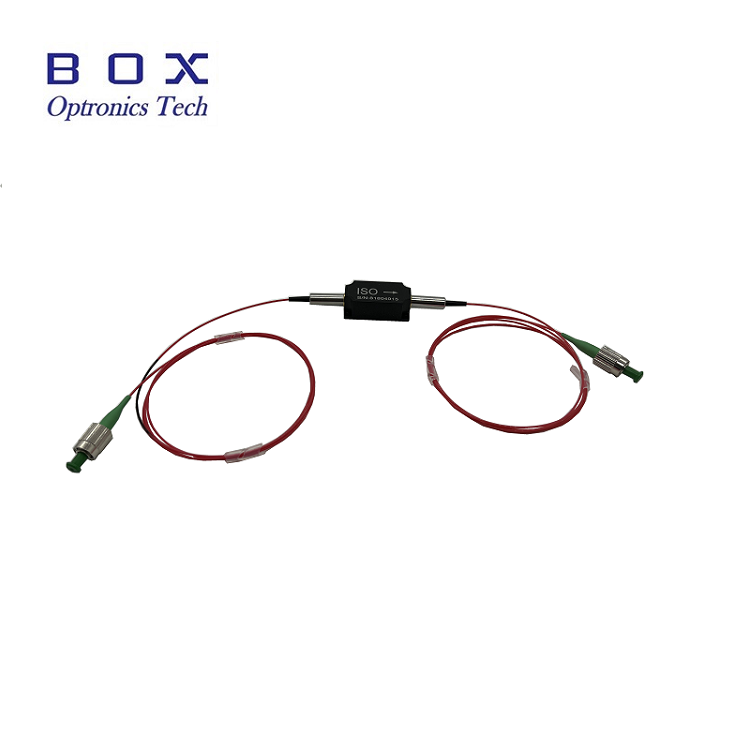

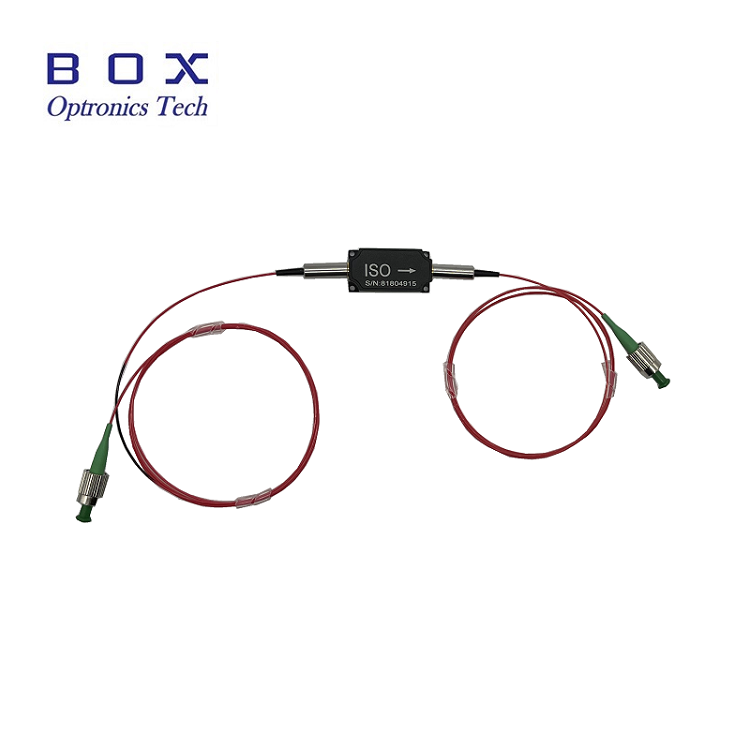

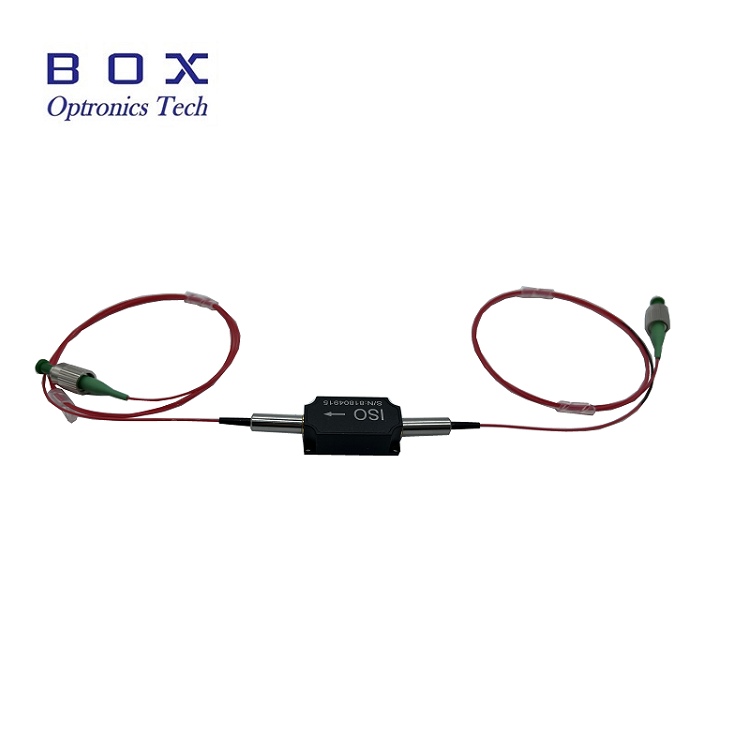

Box Optronics သည် ရောင်ပြန်ဟပ်နေသော အလင်းပြန်မှုမှ ဖြစ်ပေါ်လာသော အန္တရာယ်ရှိသော အလင်းပြန်မှုမှ ဖြစ်ပေါ်လာသော လေဆာအရင်းအမြစ်များ၊ မျိုးစေ့လေဆာများနှင့် optical amplifier များကို ကာကွယ်ရန် ဒီဇိုင်းထုတ်ထားသော စွမ်းဆောင်ရည်မြင့် passive optical အစိတ်အပိုင်းဖြစ်သည့် 1064nm High Power Optical Isolator ကို ပံ့ပိုးပေးပါသည်။ Faraday လည်ပတ်မှုအကျိုးသက်ရောက်မှုကိုအခြေခံ၍ ဤ isolator သည် အပြန်အလှန်မဟုတ်သောအလင်းထုတ်လွှင့်မှုကိုလုပ်ဆောင်နိုင်ပြီး၊ အလင်းအား မြင့်မားသောအထီးကျန်မှုဖြင့်ပြောင်းပြန်လမ်းကြောင်းကိုပိတ်ဆို့ထားစဉ်တွင် အလင်းအား နိမ့်ကျခြင်းနှင့်အတူ ရှေ့သို့ဖြတ်သန်းနိုင်စေပါသည်။
ပုံမှန်ထည့်သွင်းမှုဆုံးရှုံးမှု၊ မြင့်မားသောအထီးကျန်မှုနှင့် မျိုးသုဉ်းခြင်းအချိုးအစားပါဝင်သည့် ဤ 1064nm အထီးကျန်ကိရိယာကို ပါဝါမြင့်မားသောဖိုက်ဘာလေဆာနှင့် အသံချဲ့စက်စနစ်များအတွက် အကောင်းဆုံးလုပ်ဆောင်ထားသည်။ ၎င်းသည် ပျမ်းမျှပါဝါကိုင်တွယ်မှု 10W အထိ ထောက်ပံ့ပေးပြီး ns pulse လည်ပတ်မှုအတွက် 10kW အထိ အမြင့်ဆုံးပါဝါကို ပံ့ပိုးပေးသောကြောင့် ၎င်းသည် စက်မှုနှင့် သိပ္ပံဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် သင့်လျော်စေသည်။
• High isolation- 30dB ပုံမှန် peak isolation၊ အနည်းဆုံး 25dB
• ထည့်သွင်းမှု ဆုံးရှုံးမှုနည်းပါးသည်။
• ပြန်လည်ဆုံးရှုံးမှုမြင့်မားသည်။
• polarization-မှီခိုဆုံးရှုံးမှု (PDL) နည်းပါးသည်
• မြင့်မားသောပါဝါကိုင်တွယ်မှု- 10W ပျမ်းမျှ ပါဝါအထိ
• ကျစ်ကျစ်လစ်လစ်နှင့် ခိုင်ခံ့သော အထုပ်ဒီဇိုင်း- 58×28×26mm
• PM (Polarization Maintaining) နှင့် PM မဟုတ်သောဗားရှင်းများတွင် ရနိုင်သည်။
• လှိုင်းအလျားအများအပြား ရွေးချယ်စရာများ- 980nm၊ 1030nm၊ 1064nm
• ဖိုက်ဘာလေဆာစနစ်များနှင့် MOPA ဖိုက်ဘာလေဆာများ
• ဖိုက်ဘာအသံချဲ့စက်များ
• Optical test နှင့် တိုင်းတာခြင်းတူရိယာများ
• Fiber optic အာရုံခံစနစ်များ
• အသံချဲ့စက်ကြိုးများတွင် အစေ့လေဆာကာကွယ်ရေး
• စွမ်းအားမြင့် ဖိုက်ဘာလေဆာစနစ်များ
• သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေး ဓာတ်ခွဲခန်းများ
• စက်မှုလေဆာလုပ်ဆောင်မှုစနစ်များ
|
ကန့်သတ်ချက် |
ယူနစ် |
တန်ဖိုး |
မှတ်စုများ |
|
အလယ်ဗဟိုလှိုင်းအလျား |
ကမ္မဿကာ |
1064 |
980nm ၊ 1030nm တို့လည်း ရရှိနိုင်ပါတယ်။ |
|
လည်ပတ်နေသော လှိုင်းအလျားအကွာအဝေး |
ကမ္မဿကာ |
±5 |
|
|
စာရိုက်ပါ။ အမြင့်ဆုံး အထီးကျန် @23°C |
dB |
30 |
|
|
မင်း အထီးကျန် @23°C |
dB |
25 |
လည်ပတ်တီးဝိုင်းအနှံ့ |
|
စာရိုက်ပါ။ ထည့်သွင်းမှု ဆုံးရှုံးမှု @23°C |
dB |
0.8 |
|
|
မက်တယ်။ ထည့်သွင်းမှု ဆုံးရှုံးမှု @23°C |
dB |
1.0 |
|
|
မက်တယ်။ PDL @23°C၊ PI အတွက်သာ |
dB |
0.2 |
Polarization မှီခိုဆုံးရှုံးမှု |
|
မင်း မျိုးသုဉ်းခြင်းအချိုး @23°C (PM) |
dB |
20 |
Polarization ထိန်းသိမ်းခြင်းဗားရှင်း |
|
မင်း ပြန်ကျခြင်း (Input/Output) |
dB |
45 |
|
|
မက်တယ်။ ပျမ်းမျှ optical ပါဝါ |
W |
10 |
|
|
မက်တယ်။ အမြင့်ဆုံးစွမ်းအား (ns pulse) |
kW |
10 |
နာနိုစက္ကန့် သွေးခုန်နှုန်း လည်ပတ်မှု |
|
ကန့်သတ်ချက် |
ယူနစ် |
တန်ဖိုး |
မှတ်စုများ |
|
ဖိုက်ဘာအမျိုးအစား (PM ဗားရှင်း) |
- |
PM Panda ဖိုက်ဘာ |
polarization ထိန်းသိမ်းခြင်း။ |
|
ဖိုက်ဘာအမျိုးအစား (PM မဟုတ်သော) |
- |
Hi1060 ဖိုက်ဘာ |
စံတစ်ခုတည်းမုဒ် |
|
မက်တယ်။ tensile ဝန် |
N |
5 |
ဖိုက်ဘာဆံပင်ညှပ် |
|
Package အတိုင်းအတာများ |
မီလီမီတာ |
၅၈×၂၈×၂၆ |
L×W×H |
|
အပေါက်များ တပ်ဆင်ခြင်း။ |
- |
4×Ø3mm |
လုံခြုံသောတပ်ဆင်မှုအတွက် |
|
လည်ပတ်အပူချိန် |
°C |
-40 ~ +85 |
ကျယ်ပြန့်သောအပူချိန်အကွာအဝေး |
|
သိုလှောင်မှုအပူချိန် |
°C |
0 ~ +60 |
လည်ပတ်ခြင်းမရှိသော |
|
ဖိုက်ဘာအရှည် |
m |
1.0 |
စံ၊ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ |
|
ဆံမြီးအမျိုးအစား |
- |
900μm ချောင်ပြွန် |
250μm ဗလာဖိုင်ဘာ ရရှိနိုင်ပါသည်။ |
Faraday isolator ဟုလည်းသိကြသော optical isolator သည် passive two-port optical device ဖြစ်သည့် passive two-port optical device သည် ဦးစားပေး ဂီယာအား လမ်းကြောင်းပြောင်းပြန်သို့ မြင့်မားသော အထီးကျန်မှုကို ပေးဆောင်နေချိန်တွင် ဦးတည်ချက်တစ်ခုတည်းတွင် ခွင့်ပြုပေးပါသည်။ ၎င်းသည် ရောင်ပြန်ဟပ်ပြီး ကွဲလွင့်နေသော အလင်းကြောင့် ဖြစ်ပေါ်လာသော အလင်းပြန်မှုမှ လေဆာရင်းမြစ်များနှင့် အလင်းပြန်ကြားချက်များမှ ကာကွယ်ပေးသည့် လေဆာနှင့် ဖိုက်ဘာအေပတီစနစ်များတွင် မရှိမဖြစ်အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။
Optical isolator များသည် သံလိုက်စက်ကွင်းတစ်ခုသို့ ရောက်သွားသောအခါ ဖြတ်သန်းသွားသော အလင်း၏ ပိုလာဇေးရှင်းကို လှည့်ပေးသည့် magneto-optic ပစ္စည်းကို အသုံးပြုထားသည့် Faraday effect ကို အခြေခံထားသည်။ ပိုလာဆာများနှင့် ပေါင်းစပ်ကာ၊ ဤ polarization rotation သည် ရှေ့သို့ အလင်းပို့လွှတ်မှုနှင့် ပြောင်းပြန်ပြန့်ပွားနေသော အလင်း၏ မြင့်မားသော အထီးကျန်မှုကို ဖြစ်စေသည်။

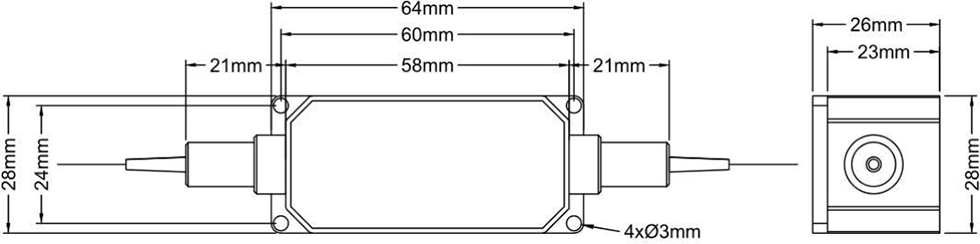

1064nm စွမ်းအားမြင့် optical isolator ကို အောက်ပါအတိုင်းအတာများ (unit: mm) ဖြင့် ကျစ်လစ်ပြီး ကြံ့ခိုင်သော အိမ်ရာတွင် ထုပ်ပိုးထားသည်။
• ထုပ်ပိုးအရွယ်အစား- 58 × 28 × 26 မီလီမီတာ (L×W×H)
• ဖိုက်ဘာဆံပင်ညှပ်များဖြင့် 2 ဆိပ်ကမ်း ဖွဲ့စည်းမှု
• လုံခြုံသောတပ်ဆင်မှုအတွက် အပေါက် ၄ ပေါက် (Ø3mm)
• ယုံကြည်စိတ်ချရပြီး အပူပိုင်းတည်ငြိမ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။
Box Optronics ကို ဘာကြောင့် ရွေးချယ်တာလဲ။
• တင်ပို့ခြင်းမပြုမီ 100% စမ်းသပ်မှုဖြင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှု
• တည်ငြိမ်သောအစုလိုက်ပို့ဆောင်မှုစွမ်းရည်နှင့်အတူ ယှဉ်ပြိုင်နိုင်သောစျေးနှုန်း
• လှိုင်းအလျား၊ ပါဝါ၊ ဖိုက်ဘာနှင့် ချိတ်ဆက်ကိရိယာများအတွက် ပြောင်းလွယ်ပြင်လွယ် စိတ်ကြိုက်ပြင်ဆင်မှု ရွေးချယ်စရာများ
• အကဲဖြတ်ရန်အတွက် နမူနာစမ်းသပ်မှု ရနိုင်ပါသည်။
• DHL၊ UPS၊ နှင့် FedEx အမြန်ပို့ဆောင်မှုဖြင့် ကမ္ဘာလုံးဆိုင်ရာ ပို့ဆောင်မှု
• PM နှင့် PM မဟုတ်သော ဗားရှင်းနှစ်မျိုးစလုံး ရနိုင်သည်။
• အများအပြားပါဝါအဆင့်သတ်မှတ်ရွေးချယ်စရာများ- 500mW မှ 10W
• ကျယ်ပြန့်လှိုင်းအလျားလွှမ်းခြုံမှု- 980nm၊ 1030nm၊ 1064nm
• ထုတ်လုပ်မှုပမာဏအတွက် ယုံကြည်စိတ်ချရသော ရေရှည်ထောက်ပံ့မှု
HPMIS - XXXX - X - X - X - X - X - XX
|
လယ်ကွင်း |
ကုတ် |
ရွေးချယ်မှု |
|
ထုတ်ကုန်စီးရီး |
HPMIS |
စွမ်းအားမြင့် PM Isolator (PM မဟုတ်သူများအတွက် HPIS) |
|
လှိုင်းအလျား |
1064 |
980: 980nm၊ 1030:1030nm၊ 1064:1064nm |
|
ဝင်ရိုးတန်းညှိမှု (PM) |
F/B/N |
F- ဝင်ရိုးနှေးခြင်း၊ B- ဝင်ရိုးနှစ်ခုလုံး အလုပ်လုပ်သည်၊ N- ဝင်ရိုးမရှိ (PM မဟုတ်) |
|
ဖိုက်ဘာအမျိုးအစား |
0/1/S |
0- Hi1060 ဖိုက်ဘာ၊ 1- PM ပန်ဒါဖိုက်ဘာ၊ S- သတ်မှတ်ထားသည်။ |
|
ဆံမြီးအမျိုးအစား |
၀/၁ |
0: 250μm ဗလာဖိုင်ဘာ၊ 1: 900μm ချောင်ပြွန် |
|
ဖိုက်ဘာအရှည် |
၀/၁ |
0: 0.8m၊ 1:1m |
|
Package အတိုင်းအတာ |
၀/၎ |
0: 58x28x26mm၊ S: သတ်မှတ်ထားသည်။ |
|
ကိုင်တွယ်ပါဝါ |
၀၀~၁၀ |
00:500mW၊ 01:1W၊ 05:5W၊ 10:10W |
ဥပမာ- HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10
1064nm စွမ်းအားမြင့် PM Isolator၊ နှေးကွေးသောဝင်ရိုးအလုပ်လုပ်ခြင်း၊ အမြန်ဝင်ရိုးပိတ်ဆို့ခြင်း၊ PM Panda ဖိုက်ဘာ၊ 900μm ချောင်ပြွန်၊ 1m ဖိုက်ဘာအရှည်၊ 58x28x26mm အထုပ်၊ 10W ကိုင်တွယ်ပါဝါ
ဥပမာ- HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05
1064nm High Power Isolator (PM မဟုတ်သော)၊ Hi1060 ဖိုက်ဘာ၊ 900μm ချောင်ပြွန်၊ 1m ဖိုက်ဘာအရှည်၊ 58x28x26mm အထုပ်၊ 5W ကိုင်တွယ်ပါဝါ
• ဗဟိုလှိုင်းအလျား- 980nm၊ 1030nm၊ 1064nm၊ တောင်းဆိုချက်အရ ရနိုင်သော အခြားလှိုင်းအလျားများ
• ပါဝါအဆင့်သတ်မှတ်ချက်- 500mW၊ 1W၊ 2W၊ 5W၊ 10W၊ စိတ်ကြိုက်ဒီဇိုင်းများအတွက် ရနိုင်သော ပါဝါပိုမြင့်သည်
• Polarization အမျိုးအစား- PM (Polarization Maintaining) သို့မဟုတ် PM မဟုတ်သော (စံတစ်ခုတည်းမုဒ်)
• PM ဝင်ရိုးဖွဲ့စည်းပုံ- ဝင်ရိုးနှေးကွေးစွာ အလုပ်လုပ်သည်၊ ဝင်ရိုးနှစ်ခုလုံး အလုပ်လုပ်သည်။
• ဖိုက်ဘာ အမျိုးအစား- PM Panda ဖိုင်ဘာ၊ Hi1060၊ အခြား အထူးသီးသန့် အမျှင်များ
• ဖိုက်ဘာအရှည်- 0.5m၊ 0.8m၊ 1m၊ 1.5m၊ 2m (စိတ်ကြိုက်အရှည်များ ရနိုင်သည်)
• ဆံမြီးအမျိုးအစား- 250μm ဗလာဖိုင်ဘာ၊ 900μm ချောင်ပြွန်၊ 3.0mm ချောင်ပြွန်
• ပက်ကေ့ဂျ်အရွယ်အစား- Standard 58x28x26mm သို့မဟုတ် စိတ်ကြိုက်ပက်ကေ့ဂျ်အတိုင်းအတာများ
• တောင်းဆိုနေသောအက်ပ်များအတွက် ရနိုင်သော ပိုမိုမြင့်မားသော သီးခြားဗားရှင်းများ
စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ သင်၏သတ်မှတ်ချက်များဖြင့် ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။
ယူနစ်တစ်ခုစီကို တိုင်းတာပြီး စွမ်းဆောင်ရည်ဘောင်များကို မှတ်တမ်းတင်ထားသော ပြည့်စုံသော စမ်းသပ်အစီရင်ခံစာတစ်ခုနှင့် ပေးပို့ထားပါသည်။ ဒေတာစာရွက် PDF ဖိုင်တွင် အသေးစိတ်သတ်မှတ်ချက်များ ပါရှိသည်။
• ယူနစ်တစ်ခုစီတွင် တစ်ဦးချင်းစမ်းသပ်မှုအစီရင်ခံစာ
စျေးနှုန်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ
• EXW
• DAP
• FOB
• အခြားစည်းမျဉ်းများ- ဆွေးနွေးရန် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။
• PayPal- နမူနာများနှင့် အသေးစား အမှာစာများအတွက် မြန်ဆန်လုံခြုံသော ငွေပေးချေမှု
• T/T (ဘဏ်ငွေလွှဲမှု)- ပုံမှန်ထုတ်လုပ်မှုအမှာစာများအတွက် ပုံမှန်ငွေပေးချေနည်းလမ်း
• Alibaba ကုန်သွယ်မှုအာမခံ- ဝယ်သူအာမခံဖြင့် အွန်လိုင်းငွေပေးငွေယူများအတွက် လုံခြုံသော အမှာစာများကို အကာအကွယ်ပေးသည်။
• ခရက်ဒစ်ကတ်- PayPal နှင့် Alibaba တို့ကို ရရှိနိုင်ပါသည်။
• ပြောင်းလွယ်ပြင်လွယ် ငွေပေးချေမှုစည်းမျဉ်းများ- ညှိနှိုင်းနိုင်သည်။
• ပုံမှန်ထုတ်လုပ်မှု- ~10-15 အလုပ်လုပ်ရက်
• စိတ်ကြိုက်ဖွဲ့စည်းပုံများ- 15-20 အလုပ်လုပ်ရက်
• ပမာဏအမှာစာများ- ထုတ်လုပ်မှုအချိန်ဇယားအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။
• နိုင်ငံတကာ ပို့ဆောင်မှု- ~၃-၅ ရက် (DHL/UPS/FedEx အမြန်)
• အမြန်ဝန်ဆောင်မှု- တောင်းဆိုချက်အရ ရနိုင်ပါသည်။
optical isolator များသည် passive devices များဖြစ်သော်လည်း စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို ထိန်းသိမ်းထားရန် သင့်လျော်သော ကိုင်တွယ်ရန် လိုအပ်ပါသည်။
• သန့်ရှင်းပြီး ဖုန်ကင်းစင်သော မျက်နှာပြင်ပေါ်တွင် အလုပ်လုပ်ပါ။
• ဖိုက်ဘာအဆုံး-မျက်နှာများကို တိုက်ရိုက်ထိခြင်းမှ ရှောင်ကြဉ်ပါ။
• အသုံးမပြုချိန်တွင် ချိတ်ဆက်ကိရိယာများပေါ်တွင် ဖုန်ထုပ်များကို ထားပါ။
• ကိုင်တွယ်ခြင်းနှင့် ထည့်သွင်းစဉ်အတွင်း သင့်လျော်သော ESD အကာအကွယ်ကို အသုံးပြုပါ။
• ဖိုက်ဘာဆံပင်ညှပ်များကို မထိခိုက်စေရန် ဂရုတစိုက်ကိုင်တွယ်ပါ။
• အမျှင်အလွန်အကျွံကွေးခြင်းကို ရှောင်ကြဉ်ပါ။
• ဖိုက်ဘာအမြီးများကို ဆွဲခြင်း သို့မဟုတ် ကျစ်ခြင်းမပြုပါနှင့်
• သင့်လျော်သော သန့်ရှင်းရေးကိရိယာများကို အသုံးပြု၍ မချိတ်ဆက်မီ ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို သန့်ရှင်းပါ။
• ချိတ်ဆက်ကိရိယာကို အသုံးမပြုသည့်အခါ ဖုန်မှုန့်ထုပ်များကို အမြဲသုံးပါ။
• အသုံးမပြုမီ ဖိုက်ဘာ အဆုံး-မျက်နှာ ပျက်စီးမှုရှိမရှိ စစ်ဆေးပါ။
• အမြင့်ဆုံး tensile load (5N) ထက် မပိုပါနှင့်။
• ထည့်သွင်းပါဝါသည် သတ်မှတ်ထားသည့် အမြင့်ဆုံးထက် မကျော်လွန်ကြောင်း သေချာပါစေ။
• ဝန်ပိုမကုန်စေရန် သင့်လျော်သော ပါဝါစောင့်ကြည့်ခြင်းကို အသုံးပြုပါ။
• မြင့်မားသော ပါဝါအဆင့်တွင် သင့်လျော်သောအပူကို ပျံ့နှံ့ခွင့်ပြုပါ။
• စွမ်းအားမြင့်မားစွာ စဉ်ဆက်မပြတ်လည်ပတ်နိုင်စေရန် အပူခံစင်ပေါ်တွင် တပ်ဆင်ပါ။
• တပ်ဆင်ခြင်းအပေါက် 4 ခုကို အသုံးပြု၍ သီးခြားခွဲထုတ်ကိရိယာကို လုံခြုံစွာတပ်ဆင်ပါ။
• နောက်ဆက်တွဲဆုံးရှုံးမှုကို လျှော့ချရန် သင့်လျော်သော ချိန်ညှိမှုကို သေချာပါစေ။
• ဖိုက်ဘာကွေးညွှတ်အချင်းဝက်အတွက် လုံလောက်သောနေရာကို ခွင့်ပြုပါ။
• ယုံကြည်စိတ်ချရမှုအတွက် သတ်မှတ်ထားသော အပူချိန်အကွာအဝေးအတွင်း လုပ်ဆောင်ပါ။
• Fiber pigtails တွင် စက်ပိုင်းဆိုင်ရာဖိအားကို ရှောင်ပါ။
• မှန်ကန်သောအချက်ပြလမ်းကြောင်းအတွက် သင့်လျော်သော port orientation ကိုသေချာပါစေ။
• တပ်ဆင်ခြင်းမပြုမီ ရှေ့သို့/ပြောင်းပြန် ဦးတည်ချက်ကို အတည်ပြုပါ။
Box Optronics သည် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ဖြင့် အရည်အသွေးမြင့် optical အစိတ်အပိုင်းများကို ပေးအပ်ရန် ကတိပြုပါသည်။ ကျွန်ုပ်တို့၏ စွမ်းအားမြင့် optical isolator များအားလုံး တင်ပို့ခြင်းမပြုမီ ပြင်းထန်သော စမ်းသပ်မှုများနှင့် အရည်အသွေးထိန်းချုပ်မှုကို ခံယူသည်။
• တင်ပို့သည့်နေ့မှစ၍ ၁၂ လကန့်သတ်အာမခံ
• အာမခံသည် ပစ္စည်းများနှင့် လက်ရာများတွင် ချို့ယွင်းချက် အကျုံးဝင်ပါသည်။
• အာမခံအောက်တွင် ချို့ယွင်းနေသော ယူနစ်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။
• အာမခံသည် အလွဲသုံးစားလုပ်မှု၊ လွဲမှားစွာကိုင်တွယ်ခြင်း သို့မဟုတ် ခွင့်ပြုချက်မရှိဘဲ ပြုပြင်မွမ်းမံခြင်းကြောင့် ပျက်စီးဆုံးရှုံးမှုကို အကျုံးမဝင်ပါ။
