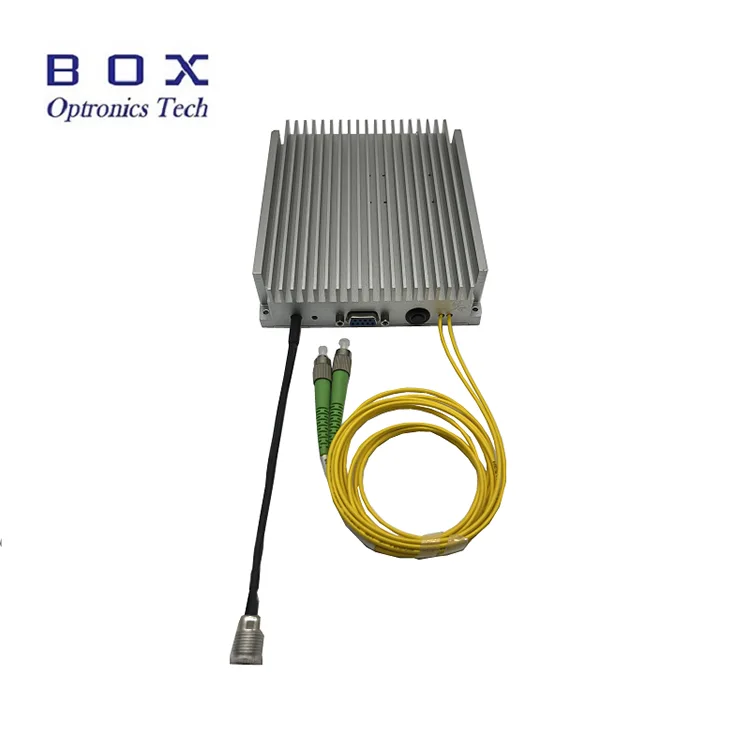

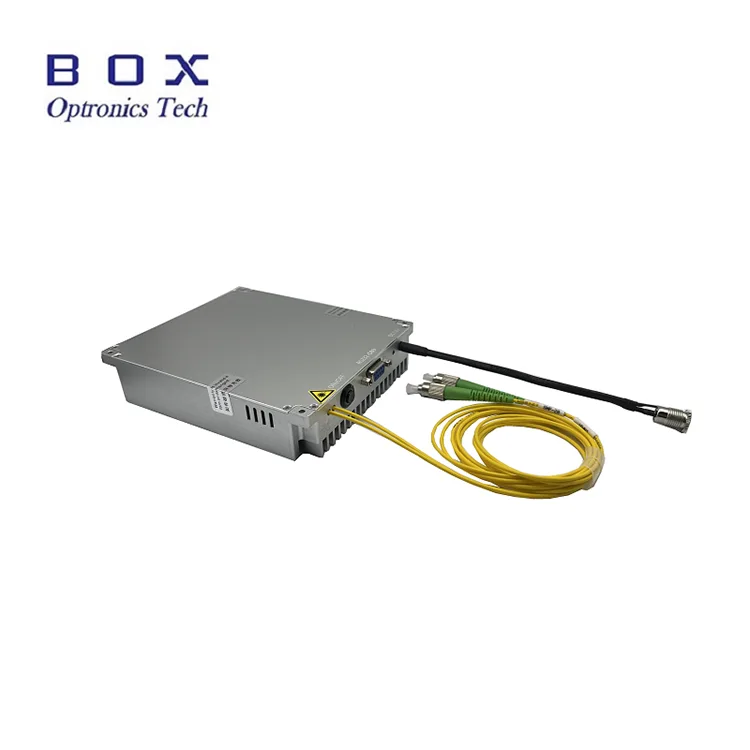

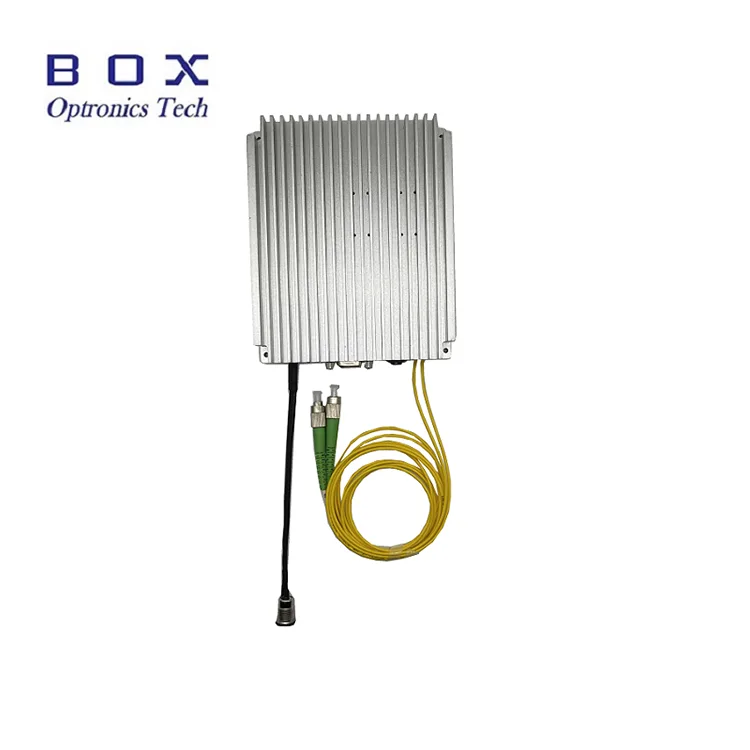

Ytterbium-Doped Fiber Amplifier (YDFA) သည် 1030–1080nm လှိုင်းအလျားအကွာအဝေးတွင် ထိရောက်သော optical amplification ကိုပေးစွမ်းပြီး ytterbium-doped ရရှိသောဖိုက်ဘာကိုလှုံ့ဆော်ရန် semiconductor pump လေဆာကိုအသုံးပြုသည်။ အသံချဲ့စက်သည် 17/20/23/23/25/26/27/30/33/37/40dBm တွင် ရွေးချယ်နိုင်သောနှင့် ဆက်တိုက်ချိန်ညှိနိုင်သော ပြည့်ဝသော အထွက်ပါဝါကို ပေးဆောင်ထားပြီး မြင့်မားသောအမြတ်၊ ဆူညံသံနည်းပါးပြီး တည်ငြိမ်သောထွက်ရှိမှုစွမ်းဆောင်ရည်ကို ပေးပါသည်။
benchtop နှင့် compact module configurations နှစ်ခုစလုံးတွင်ရရှိနိုင်သည်၊ YDFA သည် front-panel control၊ serial communication နှင့် PC software operation တို့ကို ပံ့ပိုးပေးသည်၊ ၎င်းသည် သိပ္ပံသုတေသန၊ စက်မှုလေဆာစနစ်များ၊ ဖိုက်ဘာလေဆာအသုံးချမှုများနှင့် တိကျသော optical တိုင်းတာမှုစနစ်များတွင် 1064nm လေဆာချဲ့ခြင်းကဲ့သို့သော အပလီကေးရှင်းများအတွက် သင့်လျော်စေသည်။
|
ကန့်သတ်ချက်များ |
ယူနစ် |
တန်ဖိုးများ |
မှတ်စုများ |
|
လည်ပတ်လှိုင်းအလျား |
ကမ္မဿကာ |
1030~1070၊ 1040~1080 |
|
|
ထည့်သွင်းပါဝါ |
dBm |
0~10 |
စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ |
|
Saturated output ပါဝါ |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm ထည့်သွင်းမှု |
|
ဆူညံပုံ |
dB |
≤5.0 |
|
|
Polarization ကို မှီခိုရခြင်း |
dB |
<0.3 |
အက်စ်အမ်ဖိုက် |
|
Polarization မျိုးသုဉ်းခြင်းအချိုး |
dB |
>20 |
PM ဖိုက်တင် |
|
အဝင်/အထွက်ကို သီးခြားခွဲထားသည်။ |
dB |
>၃၅ |
|
|
ဖိုက်ဘာအမျိုးအစား |
- |
Hi1060 သို့မဟုတ် PM980 |
|
|
ချိတ်ဆက်ကိရိယာ |
- |
FC/APC |
|
|
လည်ပတ်မှုမုဒ် |
- |
ACC/APC(1) |
|
|
အတိုင်းအတာများ |
မီလီမီတာ |
260(W)×280(D)×120(H) |
ထိုင်ခုံ (17-26dBm) |
|
260(W)×320(D)×120(H) |
ထိုင်ခုံ (27-33dBm) |
||
|
376(W)×340(D)×112(H) |
Benchtop (37-40dBm) |
||
|
125(W)×150(D)×20(H) |
မော်ဂျူး (17 ~ 20 dBm) |
||
|
139(W)×206(D)×27(H) |
မော်ဂျူး (23 ~ 26 dBm) |
||
|
139(W)×235(D)×70(H) |
မော်ဂျူး (27 ~ 40 dBm) |
||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
AC 110~240V၊ <30W |
ခုံတန်းလျား |
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
V |
5V DC၊ <15W |
မော်ဂျူး |
|
ထိန်းချုပ်မှုမုဒ် |
- |
RS232 အမှတ်စဉ် ဆက်သွယ်ရေး |
မော်ဂျူး |
|
ဆက်သွယ်ရေးအင်တာဖေ့စ် |
- |
DB9 အပျို |
မော်ဂျူး |
|
လည်ပတ်အပူချိန် |
℃ |
-5~+35 |
|
|
လည်ပတ်နေသော စိုထိုင်းဆ အတိုင်းအတာ |
% |
0~70 |
|
● လှိုင်းအလျား ကျယ်ပြန့်ခြင်း၊
● မြင့်မားသော အထွက်ပါဝါ 40dBm အထိ၊
● ဆူညံသံနည်းပါးသောပုံ၊
● Hi1060 သို့မဟုတ် PM980 ရွေးချယ်နိုင်သည်။
● Nonlinear optics; ဌ
● မိုက်ခရိုဝေ့ဖိုနစ်များ;
● Coherent LiDAR စနစ်များ။

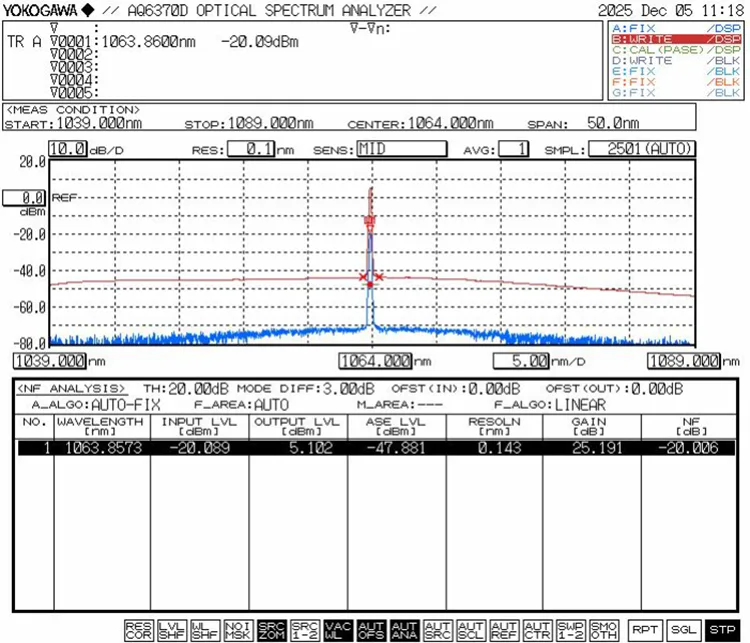

● Optical Spectrum of Amplified 1064nm signal 0dBm input power, 3A
● ပါဝါမတည်ငြိမ်မှု@အထွက်ပါဝါ 27dBm၊ 0dBm ထည့်သွင်းမှု 1064nm၊ APC မုဒ်

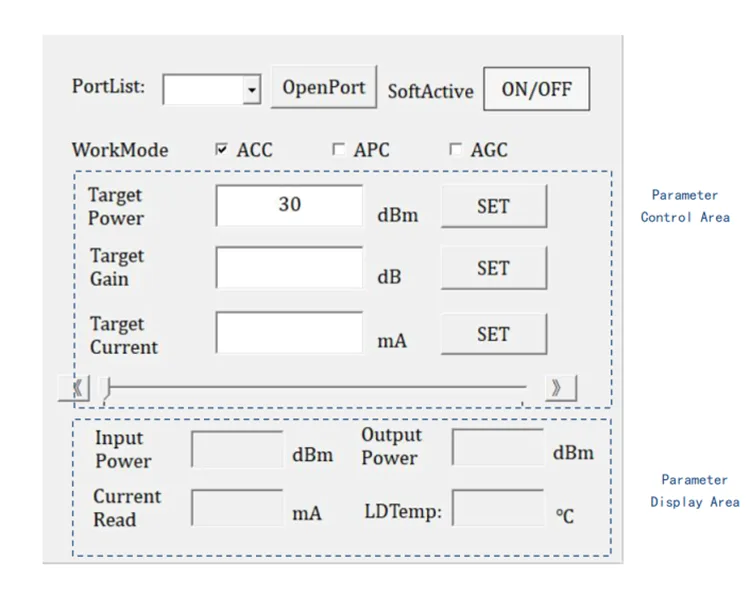

● PC ထိန်းချုပ်ဆော့ဖ်ဝဲ မျက်နှာပြင်

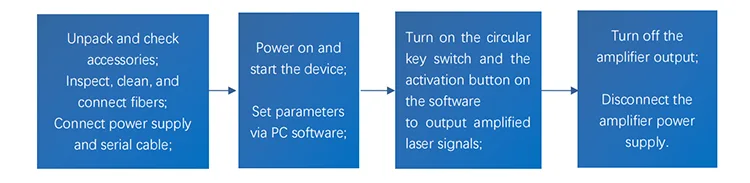

အဆင့် ၁။ ထုပ်ပိုးခြင်းနှင့် တပ်ဆင်ခြင်း- တပ်ဆင်ခြင်းမပြုမီ၊ ပါဝါကြိုး သို့မဟုတ် ပါဝါအဒက်တာ၊ ဖိုက်ဘာခုန်ကိရိယာများ၊ လည်ပတ်မှုလမ်းညွှန်၊ စမ်းသပ်မှုအစီရင်ခံစာ စသည်ဖြင့် ဆက်စပ်ပစ္စည်းများအားလုံး ပြည့်စုံမှုရှိမရှိ စစ်ဆေးပါ။
ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ပါ- Benchtop အသံချဲ့စက်များကို AC ပါဝါသို့ တိုက်ရိုက်ချိတ်ဆက်နိုင်သည်။ modular amplifier များသည် DC switching power supply သို့မဟုတ် ၎င်းတို့၏ power supply လိုအပ်ချက်များနှင့် ကိုက်ညီသော regulated power supply သို့ ချိတ်ဆက်သင့်သည်။
ဖိုက်ဘာအချိတ်အဆက်၏ အဆုံးမျက်နှာကို စစ်ဆေးရန်နှင့် သန့်ရှင်းရန် အထူးကိရိယာများနှင့် ကိရိယာများ (ဖိုက်ဘာအဆုံး စစ်ဆေးရေးကိရိယာ၊ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သန့်ရှင်းရေးကိရိယာ) ကို အသုံးပြုပါ။ လုံးဝသန့်ရှင်းသွားမှသာ အချက်ပြအလင်းရင်းမြစ်ကို အသံချဲ့စက်အဝင်ပေါက်ပေါက်သို့ ချိတ်ဆက်ရန် ဖိုက်ဘာခုန်တားများကို အသုံးပြုပါ။
အဆင့်၂။ အသံချဲ့စက်၏ ပါဝါထောက်ပံ့မှုကို ဖွင့်ပါ၊ PC ဆော့ဖ်ဝဲလ်တွင် အလုပ်လုပ်သည့်မုဒ်ကို ရွေးချယ်ကာ အထွက်ပါဝါ သို့မဟုတ် ပန့်လက်ရှိကဲ့သို့ ဘောင်များကို သတ်မှတ်ပါ။
မှတ်ချက်- အသံချဲ့စက်ကို ပါဝါဖွင့်လိုက်တိုင်း၊ အသံချဲ့စက်၏ အလုပ်မုဒ် (APC/ACC) နှင့် အသံချဲ့စက်၏ လုပ်ဆောင်နေသော လက်ရှိ သို့မဟုတ် အထွက်ပါဝါတို့သည် နောက်ဆုံးအသုံးပြုမှုမှ ကန့်သတ်ချက်ဆက်တင်များဖြစ်သည်။ ချိန်ညှိမှု လိုအပ်ပါက ၎င်းကို PC ဆော့ဖ်ဝဲလ်မှတစ်ဆင့် ပြုပြင်နိုင်သည်။ အသံချဲ့စက်အား စက်ရုံတွင် ပုံမှန်အားဖြင့် အနိမ့်ဆုံး အလုပ်လုပ်သော လက်ရှိနှင့် အနိမ့်ဆုံး အထွက်ပါဝါအဖြစ် သတ်မှတ်ထားသည်။
အဆင့် ၃။ မော်ဂျူးပေါ်ရှိ အသက်သွင်းခလုတ်ခလုတ် (ACT) ကို နှိပ်ပြီး PC ဆော့ဖ်ဝဲလ်ရှိ ပျော့ပျောင်းသော အသက်သွင်းခလုတ် (SOFTACTIVE) ကို နှိပ်ပါ။ ဤအချိန်တွင်၊ လေဆာအချက်ပြမှုကို ချဲ့ထွင်ပြီး အထွက်တိုးလာသည်။ စမ်းသပ်မှုအတွင်း၊ အလုပ်မုဒ်နှင့် အထွက်ပါဝါအား လိုအပ်သလို အချိန်နှင့်တပြေးညီ ချိန်ညှိနိုင်ပါသည်။
မှတ်ချက်- အသံချဲ့စက်သည် အလင်းရောင်ထုတ်လွှတ်သည့်အခြေအနေတွင် ရှိနေသည့်အခါ (အသက်သွင်းခလုတ်ကို ဖွင့်ထားသည်)၊ ဖိုက်ဘာဇမ်ပါချိတ်ဆက်ကိရိယာများကို ပလပ်ထိုးခြင်း၊ ပလပ်ဖြုတ်ခြင်း သို့မဟုတ် ချိတ်ဆက်ခြင်းအား တင်းကြပ်စွာတားမြစ်ထားသည်။ မဟုတ်ပါက၊ ဖိုက်ဘာ jumper ချိတ်ဆက်ကိရိယာ အဆုံးမျက်နှာနှင့် အသံချဲ့စက်ကိုယ်တိုင် ပျက်စီးသွားနိုင်ပြီး ချွတ်ယွင်းမှုများအထိ ဖြစ်လာနိုင်သည်။
Setp4။ အသုံးပြုပြီးနောက်၊ အသံချဲ့စက်အထွက်ကိုဖြတ်ရန်၊ ပါဝါထောက်ပံ့မှုကိုပိတ်ရန်နှင့် ဖိုက်ဘာချိတ်ဆက်မှုအား ဖြတ်တောက်ရန် activation key switch (ACT) ကိုပိတ်ပါ။
|
YDFA |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
အတိုင်းအတာ |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-doped Fiber Amplifier |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
M: မော်ဂျူး B: ခုံတန်းလျား |
ဥပမာ- YDFA-27-PM-M
(မှာယူမှုအချက်အလက်- Ytterbium-doped Fiber Amplifier၊ 27dBm အထွက်ပါဝါ၊ PM980 ဖိုက်ဘာ၊ မော်ဂျူးအထုပ်)။
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics မှ EXW ကိုအသုံးပြုရန် အကြံပြုအပ်ပါသည်။ သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ထုတ်ကုန်များအတွက် ပို့ဆောင်ခကို ကြိုတင်ပေးချေပါ။
(၃) အခြား
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှု: 10-15 အလုပ်လုပ်ရက်။ (ပစ္စည်းလက်ကျန်များရှိပါက အမြန်ပို့ဆောင်ပေးပါမည်။)
နိုင်ငံတကာထောက်ပံ့ပို့ဆောင်ရေး: 3-5 အလုပ်လုပ်ရက်။
● အသံချဲ့စက်သည် အဆင့်သတ်မှတ်ထားသော အလင်းလှိုင်းအလျားနှင့် ပါဝါအကွာအဝေးအတွင်း အလုပ်လုပ်သင့်သည်။ သတ်မှတ်ထားသော အကွာအဝေးထက် ကျော်လွန်၍ အလင်းလှိုင်းများကို ထည့်သွင်းခြင်းမပြုပါနှင့်။ သတ်မှတ်ထားသော ကန့်သတ်ဘောင်များအတွက် ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာကို ကိုးကားပါ။
● မစတင်မီ၊ ပါဝါခလုတ်နှင့် ခလုတ်ခလုတ်ကို ပိတ်ထားကြောင်း သေချာစေပြီးနောက် ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ပါ။ ပိတ်သောအခါတွင်၊ ပထမဦးစွာ သော့ခလုတ်ကိုပိတ်ပြီး အထွက်အညွှန်းအချက်ပြမှု ထွက်သွားပြီးနောက် ပါဝါထောက်ပံ့မှုကို ဖြုတ်ပါ။ အသံချဲ့စက် အလုပ်လုပ်နေချိန်တွင် ပါဝါထောက်ပံ့မှုကို တိုက်ရိုက်မဖြတ်ပါနှင့်။
● အဝင်နှင့်အထွက်ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို မကြာခဏ ပလပ်ထိုးခြင်း/ဖြုတ်ခြင်းအား ဖုန်မှုန့်ညစ်ညမ်းစေခြင်း၊ ထည့်သွင်းမှု ဆုံးရှုံးခြင်း သို့မဟုတ် ဖိုက်ဘာချိတ်ဆက်ကိရိယာ အဆုံးမျက်နှာကို လောင်ကျွမ်းစေသောကြောင့် မကြာခဏ ပလပ်ထိုးခြင်း/ဖြုတ်ခြင်းများကို မထောက်ခံပါ။
● ပင်မအထွက်ပေါက်ရှိ FC/APC ချိတ်ဆက်ကိရိယာသည် ပါဝါစမ်းသပ်ခြင်းအတွက်သာဖြစ်သည်။ အခြားဖိုက်ဘာချိတ်ဆက်ကိရိယာများနှင့် ချိတ်ဆက်ရန် တင်းကြပ်စွာတားမြစ်ထားသည်။ အထွက်ဖိုင်ဘာကို အခြားဖိုင်ဘာများနှင့် ချိတ်ဆက်ရန် လိုအပ်ပါက၊ ဖိုက်ဘာ ပေါင်းထည့်ခြင်း နှင့် ပေါင်းစပ်ခြင်းကို အကြံပြုထားသည်။
● စက်ပစ္စည်းကို အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် သံချေးမတက်အောင် ထားပါ။ ခြောက်သွေ့သောနေရာတွင် သိမ်းဆည်းပါ။
● အာမခံကာလ-
ဝယ်ယူပြီး 1 နှစ်အတွင်း လူမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများသည် ထုတ်ကုန်အရည်အသွေးပြဿနာများကြောင့်ဖြစ်ရသည့် ချို့ယွင်းချက်များအတွက် ပံ့ပိုးပေးမည်ဖြစ်သည်။ သို့သော်လည်း၊ Box Optronics သည် အာမခံကာလအတွင်း အောက်ပါကိစ္စရပ်များတွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ထားရှိသည်-
(၁) သဘာဝအကြောင်းတရားများ (ဥပမာ၊ လျှပ်စီးကြောင်း၊ ဖုန်မှုန့်) သို့မဟုတ် ပတ်ဝန်းကျင်ဆိုင်ရာ လွှမ်းမိုးမှုများကြောင့် ပျက်စီးဆုံးရှုံးမှု။
(2) အသုံးပြုသူ၏ မလျော်ကန်သောလုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်များ။
(၃) လူ့အမှားကြောင့် ဖြစ်ပေါ်လာသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးမှုများ။
(4) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(5) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲထားသော သို့မဟုတ် မပြည့်စုံပါ။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးခြင်း သို့မဟုတ် ဆုံးရှုံးမှု။
