Multi-channel DFB လေဆာအရင်းအမြစ်

မာတိကာ

1. Multi-channel DFB လေဆာအရင်းအမြစ်၏နိဒါန်း

2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

3. ထုတ်ကုန်အင်္ဂါရပ်များ

4. ပုံမှန်အသုံးပြုမှုများ

5. ထုတ်ကုန်အသေးစိတ်

6. ဘေးကင်းသော လည်ပတ်မှုလမ်းညွှန်

7. မှာယူမှုအချက်အလက်

8. ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်

9. ကိုးကားခြင်းနှင့်ငွေပေးချေမှုစည်းမျဉ်းများ

10. ဦးဆောင်ချိန်

11. လုပ်ဆောင်ချက်မှတ်စုများနှင့် ပြုပြင်ထိန်းသိမ်းမှု

12. အရည်အသွေးအာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှု

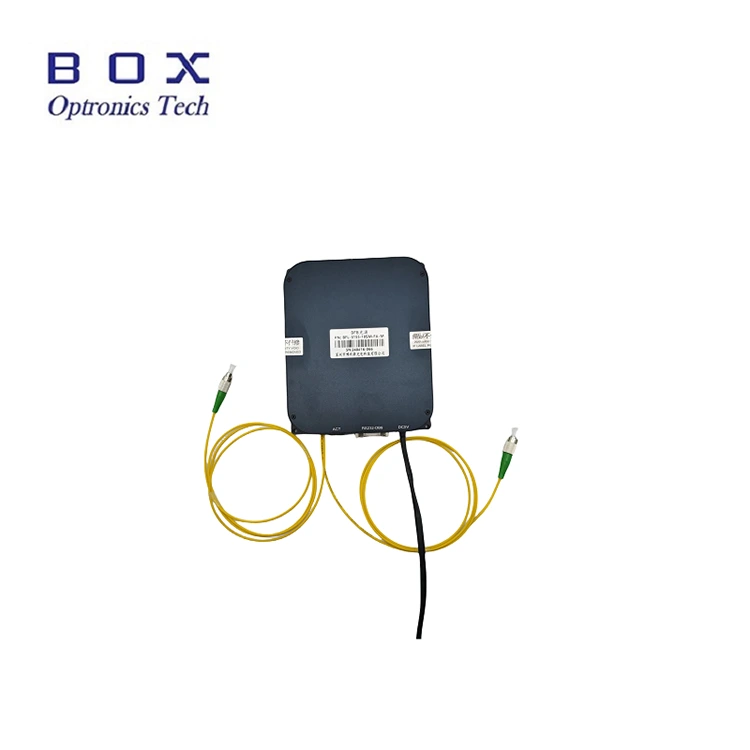

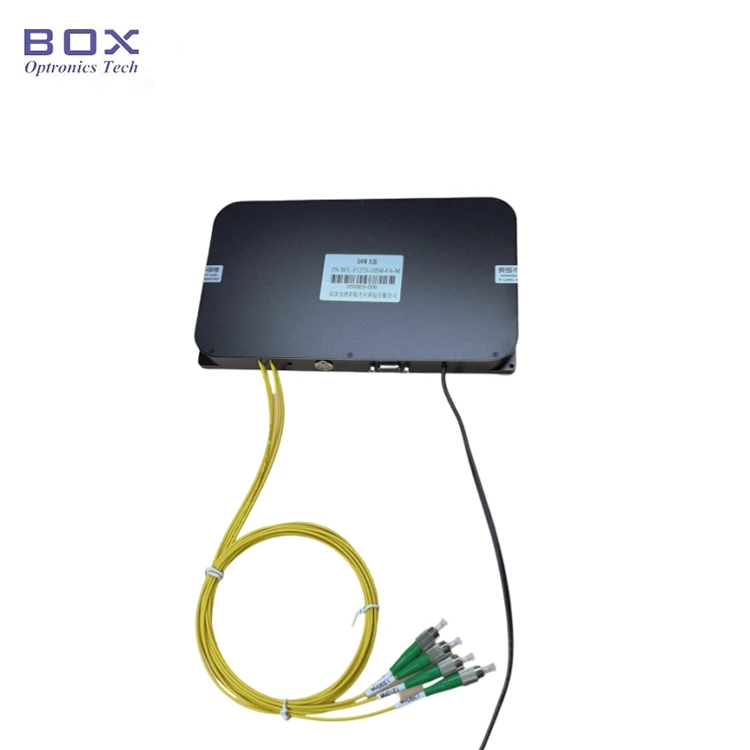

ထုတ်ကုန်မိတ်ဆက်- Multi-channel DFB လေဆာအရင်းအမြစ်

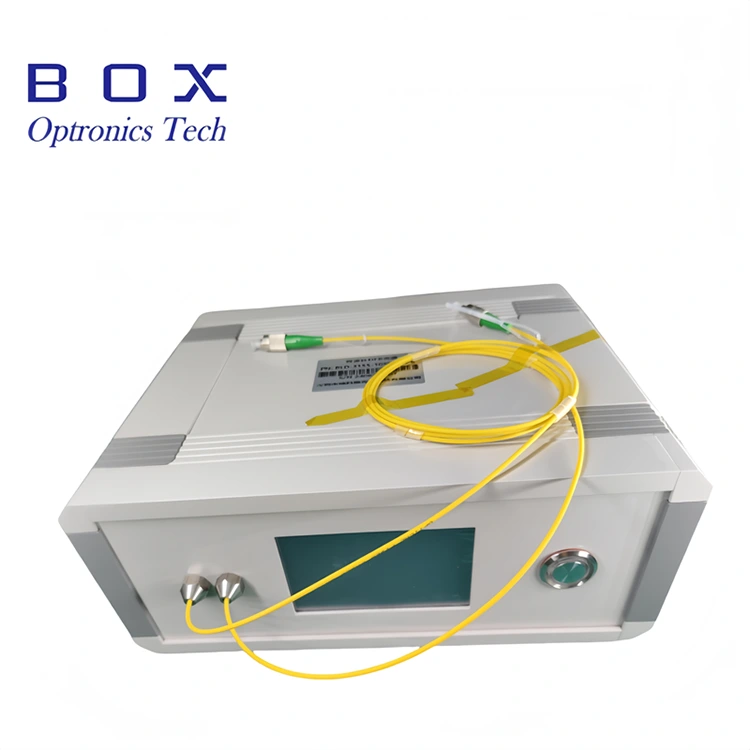

၎င်းသည် လွတ်လပ်စွာ ပုံဖော်နိုင်သော လှိုင်းအလျားနှင့် ဆက်တိုက်-လှိုင်း (CW) လုပ်ဆောင်ချက်ပါရှိသော Multi-channel DFB လေဆာရင်းမြစ်ဖြစ်သည်။ ရနိုင်သော လှိုင်းအလျားရွေးချယ်စရာများ CWDM (1270~1650 nm), DWDM ITU ချန်နယ် 18~64၊ LAN-WDM လှိုင်းအလျားများအပြင် 1030 nm နှင့် 1064 nm ကဲ့သို့သော သီးခြားလှိုင်းအလျားများ ပါဝင်သည်။ ထုတ်ကုန်ကို ဖွဲ့စည်းမှုပုံစံနှစ်ခုဖြင့် ရနိုင်သည်- သီးခြားဒက်စ်တော့ယူနစ် သို့မဟုတ် ပေါင်းစပ်ထည့်သွင်းနိုင်သော မော်ဂျူလာရွေးချယ်မှုတစ်ခု၊ ဆက်သွယ်ရေး အင်တာဖေ့စ်များနှင့် စောင့်ကြည့်ရေးဆော့ဖ်ဝဲများ တပ်ဆင်ထားသည်။ အသုံးပြုသူများသည် ပုံသေအထွက်ပါဝါ သို့မဟုတ် ပါဝါချိန်ညှိနိုင်သော ဖွဲ့စည်းမှုတစ်ခုကြား ရွေးချယ်နိုင်သည်။ ဤ Multi-channel DFB လေဆာရင်းမြစ်သည် ချန်နယ်တစ်ခုတည်း အလင်းရင်းမြစ် သို့မဟုတ် ချန်နယ်များစွာတွင် တစ်ပြိုင်နက် အထွက်နှုန်းအဖြစ် လုပ်ဆောင်မှုကို ပံ့ပိုးပေးပါသည်။

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ- ဘက်စုံ DFB လေဆာအရင်းအမြစ်

ထုတ်ကုန်အင်္ဂါရပ်များ- ဘက်စုံ DFB လေဆာအရင်းအမြစ်

● စိတ်ကြိုက်ပြင်ဆင်နိုင်သော လှိုင်းအလျားနှင့် အထွက်စွမ်းအားများ။

● ချန်နယ် 2 ~ 16 လိုင်း ရရှိနိုင်သည်။

● ပုံသေ သို့မဟုတ် ချိန်ညှိနိုင်သော အထွက်ပါဝါ၊

● မြင့်မားသောထွက်ရှိတည်ငြိမ်မှု၊ သေးငယ်သောအရွယ်အစားနှင့် မြန်ဆန်စွာစတင်ခြင်း။

ထုတ်ကုန်အပလီကေးရှင်းများ- ဘက်စုံ DFB လေဆာအရင်းအမြစ်

● WDM၊AWG၊PLC စက်ပစ္စည်းကွဲပြားမှုဆုံးရှုံးမှု၊ ပြန်အရှုံးကို ထောက်လှမ်းခြင်း၊

● မျက်စိရောဂါ OCT;

● ဖိုက်ဘာစက်ကို ချိန်ညှိခြင်းနှင့် passive အစိတ်အပိုင်းစမ်းသပ်ခြင်းစနစ်များ။

ကုန်ပစ္စည်းအသေးစိတ်- ရုပ်သံလိုင်းပေါင်းစုံ DFB လေဆာအရင်းအမြစ်

● ရရှိနိုင်သော လှိုင်းအလျားများ (nm):

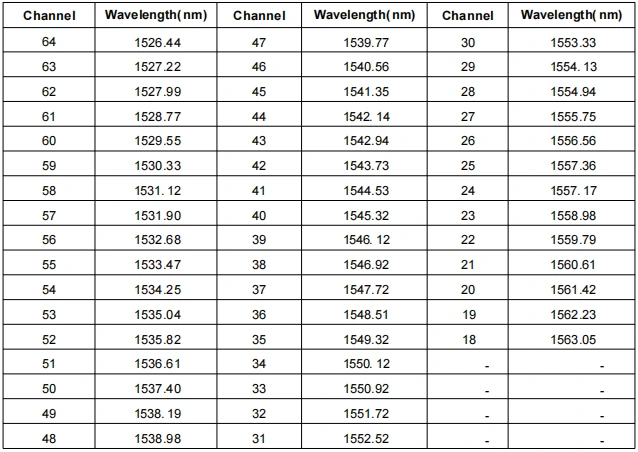

● ITU ချန်နယ် 18~64 လှိုင်းအလျား (mm):

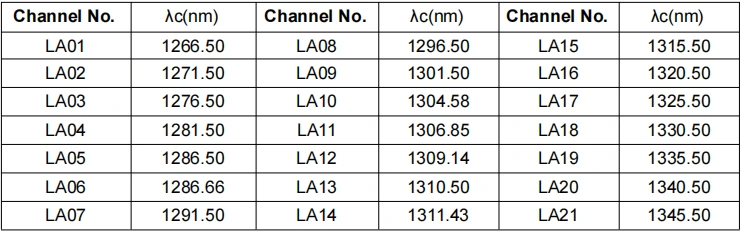

● LAN-WDM လှိုင်းအလျား (မီလီမီတာ)

လုပ်ဆောင်မှု အဆင့်များ- ဘက်စုံ-ချန်နယ် DFB လေဆာအရင်းအမြစ်

အဆင့် ၁။ ထုပ်ပိုးခြင်း- တပ်ဆင်ခြင်းမပြုမီ ဆက်စပ်ပစ္စည်းများအားလုံး ပြီးမြောက်ခြင်းရှိမရှိ စစ်ဆေးပါ။

အဆင့်၂။ ပါဝါထောက်ပံ့မှု- DC switching power supply သို့မဟုတ် ၎င်းတို့၏ ပါဝါထောက်ပံ့မှုလိုအပ်ချက်များနှင့် ကိုက်ညီသော ထိန်းညှိပါဝါထောက်ပံ့မှုသို့ ချိတ်ဆက်ထားသည်။ မူရင်းကိုက်ညီသော ပါဝါအဒက်တာ (DC5V သို့မဟုတ် DC12V) ကိုသာ အသုံးပြုပါ။ မသင့်လျော်သော ပါဝါအဒက်တာများသည် အလင်းရင်းမြစ်ကို ပျက်စီးစေနိုင်သည်။ (ဒေသခံဗို့အားစံနှုန်းအရ ပါဝါအဒက်တာကို ထောက်ပံ့ပေးသည်။)

အဆင့် ၃။ အထွက်ဖိုင်ဘာချိတ်ဆက်ခြင်း- ဖိုက်ဘာချိတ်ဆက်ကိရိယာ သို့မဟုတ် အနားကွပ်တွင် ဖုန်မှုန့်ထုပ်ကိုဖွင့်ပါ၊ ဖိုက်ဘာအဆုံးမျက်နှာကို စစ်ဆေးပြီး ဖိုက်ဘာကို ချိတ်ဆက်ပါ သို့မဟုတ် ဖိုက်ဘာကို ညစ်ညမ်းမှုနှင့် ပျက်စီးမှုမရှိကြောင်း အတည်ပြုပြီးနောက် စမ်းသပ်ရန်အတွက် စက်ပစ္စည်း သို့မဟုတ် ပါဝါမီတာသို့ ချိတ်ဆက်ပါ။

Setp4။ လက်ခံကွန်ပြူတာသို့ ချိတ်ဆက်ပါ- Multi-channel DFB Laser Source နှင့် ကွန်ပျူတာကို ချိတ်ဆက်ရန် USB-RS485 DB9 Data Cable ကို အသုံးပြုပါ။ ကွန်ပျူတာသည် serial port data cable ကိုခွဲခြားသတ်မှတ်ရန် သီးခြားစီရီယာပို့တ်ဒရိုက်ဗာကို ဦးစွာတပ်ဆင်ရမည်ဖြစ်ပြီး၊ သို့မဟုတ်ပါက လက်ခံကွန်ပြူတာဆော့ဖ်ဝဲနှင့် အလင်းရင်းမြစ် မော်ဂျူးကို မှန်ကန်စွာချိတ်ဆက်ပြီး ဆက်သွယ်၍မရပါ။ ယာဉ်မောင်းအတွက် Box Optronics ကိုမေးပါ။

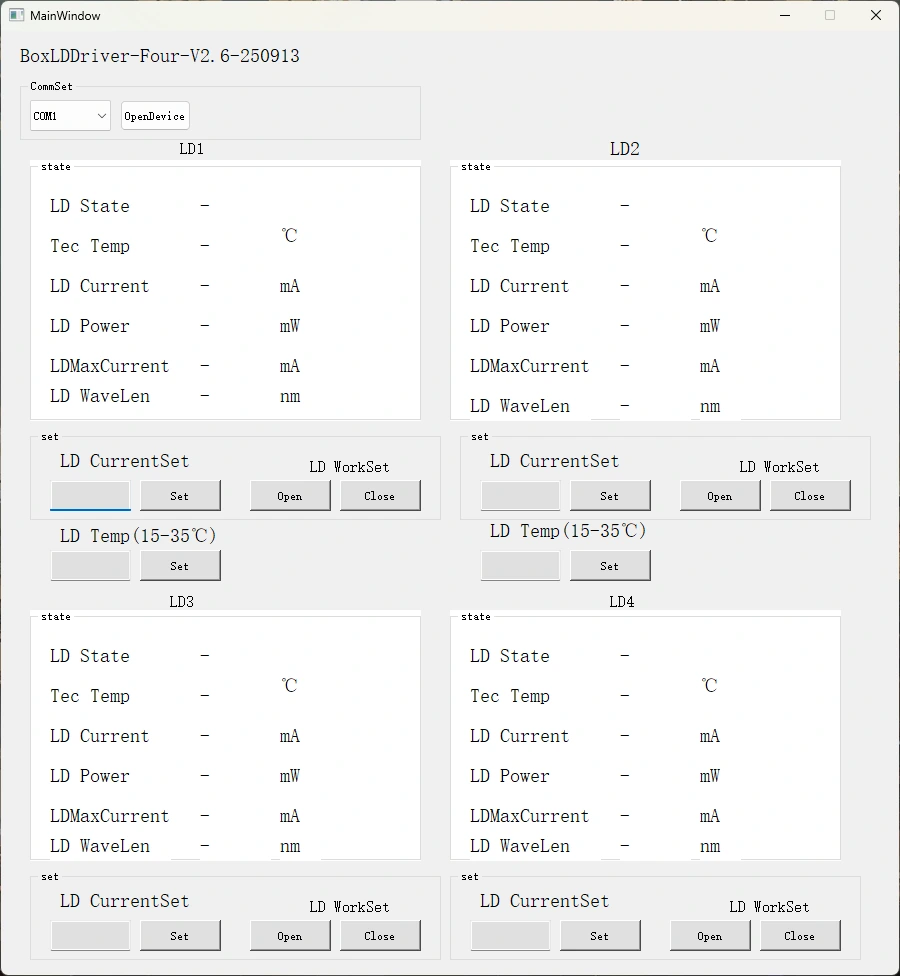

အဆင့် ၅။ ထိန်းချုပ်ဆော့ဖ်ဝဲ- Box Optronics သည် Multi-channel DFB လေဆာရင်းမြစ်၏ LD လက်ရှိနှင့် LD အပူချိန်ကို ထိန်းချုပ်ရန် အမှတ်စဉ်အမိန့် သို့မဟုတ် PC ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။ မှန်ကန်သော port ကိုရွေးချယ်ပါ၊ လက်ရှိနှင့် အပူချိန်ကို သတ်မှတ်ပြီးနောက် ဖွင့်သည့်ခလုတ်ကို နှိပ်ပါ။ (ပျက်စီးမှုကို ကာကွယ်ရန်၊ ကနဦးလည်ပတ်ချိန်တွင် ဒရိုက်ဗိုအား ဖြည်းညှင်းစွာ မြှင့်ပါ။ လျှပ်စီးကြောင်း အပြည့်အ၀ မထည့်ပါနှင့်။)

ဒေတာစာရွက်နှင့် စမ်းသပ်စာရွက်

အချက်အလက်စာရွက်

စမ်းသပ်စာရွက်
