1. နိဒါန်း C-band Erbium-doped Fiber In-Line Amplifier
2. နည်းပညာပိုင်း သတ်မှတ်ချက်များ
3. ထုတ်ကုန်အင်္ဂါရပ်များ
4. ပုံမှန်အသုံးပြုမှုများ

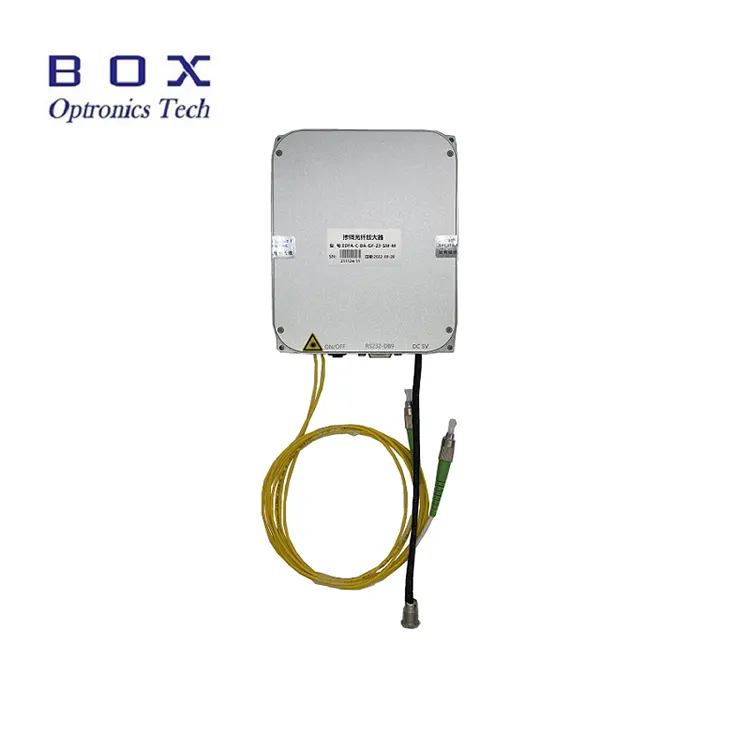

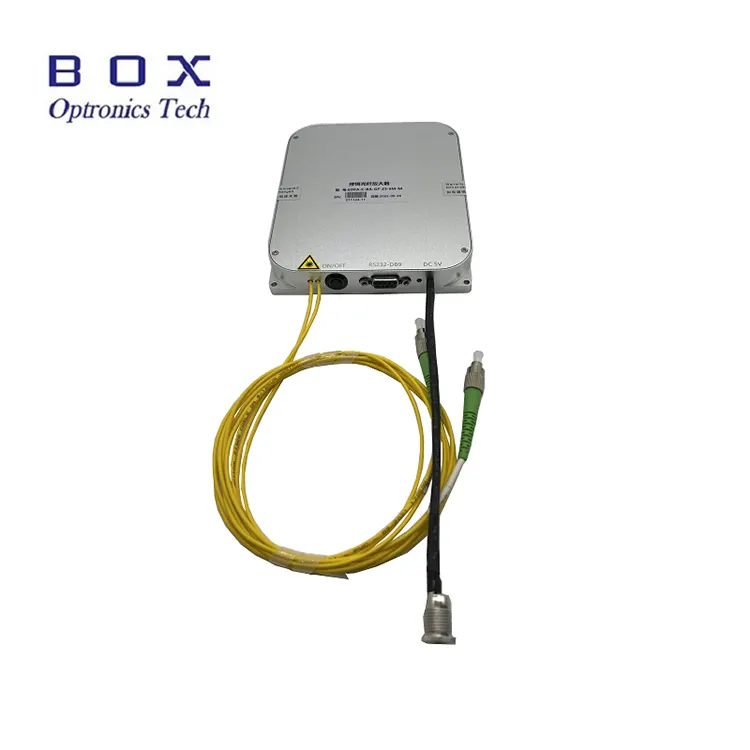

5. ထုတ်ကုန်အသေးစိတ်
6. မှာယူမှုအချက်အလက်

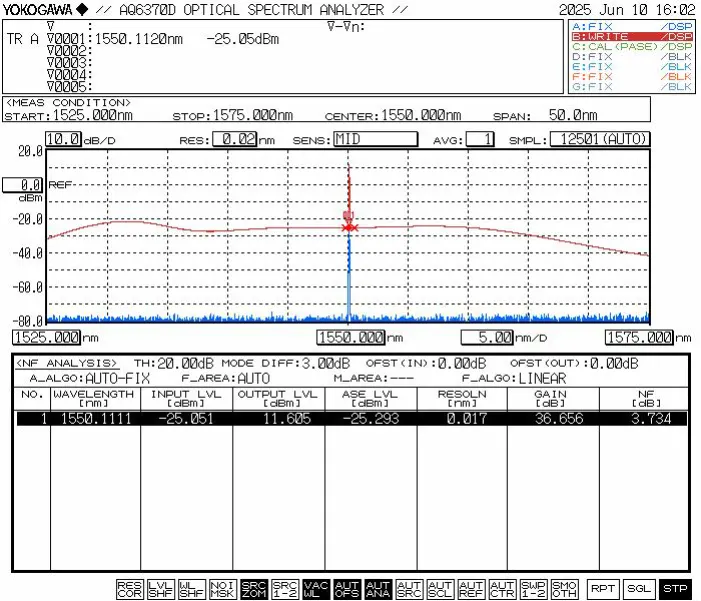

7. Datasheet နှင့် စမ်းသပ်စာရွက်
8. ကိုးကားချက် စည်းကမ်းချက်များ ငွေပေးချေမှု
9. ဦးဆောင်ချိန်
10. Operation Notes နှင့် ထိန်းသိမ်းခြင်း။
11. အရည်အသွေးအာမခံချက် အရောင်းအပြီးဝန်ဆောင်မှု
C-band Erbium-doped Fiber In-Line Amplifiers တွေဖြစ်ပါတယ်။ ဖိုက်ဘာလေဆာ သို့မဟုတ် ဖိုက်ဘာ ဆက်သွယ်ရေးစနစ်များတွင် လိုင်းပြန်လွှင့်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။ သူတို့လုပ်နိုင်တယ်။ C-band 1530~1565nm ရှိ လေဆာအချက်ပြမှုများကို ပါဝါချဲ့ထွင်ရန်အတွက် အသုံးပြုသည်။ လှိုင်းအလျား ၎င်းတို့တွင် 15/17/20/23/25/26dBm ပါဝါမြင့်မားပြီး အနိမ့် ဆူညံသံ။ PC လည်ပတ်မှုအတွက် ချီးကျူးမှုများနှင့် ဆော့ဖ်ဝဲလ်များကို ပံ့ပိုးပေးထားသည်။ ဒါတွေကို သုံးတဲ့အခါ မော်ဂျူးများ၊ ဖိုက်ဘာအဆုံးမျက်နှာသည် သန့်ရှင်းကြောင်းသေချာစေရန်၊ လေဆာထည့်သွင်းမှုကို သတိပြုပါ။ ကန့်သတ်ချက်များ၊ လိုအပ်သော လေဆာဘေးကင်းရေး ကြိုတင်ကာကွယ်မှုများ ပြုလုပ်ပါ။
|
ကန့်သတ်ချက်များ |
ယူနစ် |
တန်ဖိုးများ |
မှတ်စုများ |
|||||
|
လှိုင်းအလျား |
ကမ္မဿကာ |
၁၅၃၀~၁၅၆၅ |
ဗိုက်ဝိုင်း |
|||||
|
ထည့်သွင်းပါဝါ |
dBm |
-25~+3 |
|
|||||
|
အထွက်ပါဝါ |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm ထည့်သွင်းခြင်း။ |
|
အသေးစားအမြတ်ကိန်း |
dB |
35 |
@-25dBm ထည့်သွင်းခြင်း။ |
|||||
|
ဆူညံမှုဖြစ်လေသည်။ |
dB |
≤5.5 |
@-10dBm ထည့်သွင်းခြင်း။ |
|||||
|
PDG |
dB |
≤0.3 |
|
|||||
|
PMD |
ဆာ |
0.5 |
|
|||||
|
အဝင်/အထွက်ကို သီးခြားခွဲထားသည်။ |
dB |
≥35 |
|
|||||
|
ပါဝါမော်နီတာ |
dB |
အထွက်ပါဝါ |
|
|||||
|
လည်ပတ်မှုမုဒ် |
- |
ACC/APC |
|
|||||
|
ဆံမြီးမျှင် |
- |
SMF-28 |
FC/APC |
|||||
|
ဆက်သွယ်ရေးကြားခံ
|
- |
ထိတွေ့မျက်နှာပြင် / DB9 အမျိုးသမီး (RS232) |
ခုံတန်းလျား |
|||||
|
- |
DB9 အမျိုးသမီး(RS232) |
မော်ဂျူး |
||||||
|
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ
|
- |
AC 110~240V၊ <30W |
ခုံတန်းလျား |
|||||
|
- |
DC 5V၊ <15W |
မော်ဂျူး |
||||||
|
အတိုင်းအတာများ
|
မီလီမီတာ
|
260(W)×280(D)×120(H) |
ခုံတန်းလျား |
|||||
|
150(W)×125(D)×20(H) |
မော်ဂျူး |
|||||||
|
|
15~23dBm: 70(W)×90(D)×15(H) |
မော်ဂျူး |
||||||
|
လည်ပတ်အပူချိန် |
℃ |
-5 ~ +55 |
|
|||||
|
လည်ပတ်စိုထိုင်းဆ |
℃ |
0~70% |
|
|||||
● ကျယ်ပြန့်သောလှိုင်းအလျားအကွာအဝေး-1530~1565nm;
● မြင့်မားရခြင်း အချက်;
● အသံနိမ့် <5.5dB;
● မြင့်မားသောအထွက်ပါဝါ 15/17/20/23/25/26dBm စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။
● အလင်း ဖိုင်ဘာဆက်သွယ်ရေး;
● အလင်း ဖိုက်ဘာအာရုံခံကိရိယာ;
● အမျှင်ဓာတ် လေဆာ။

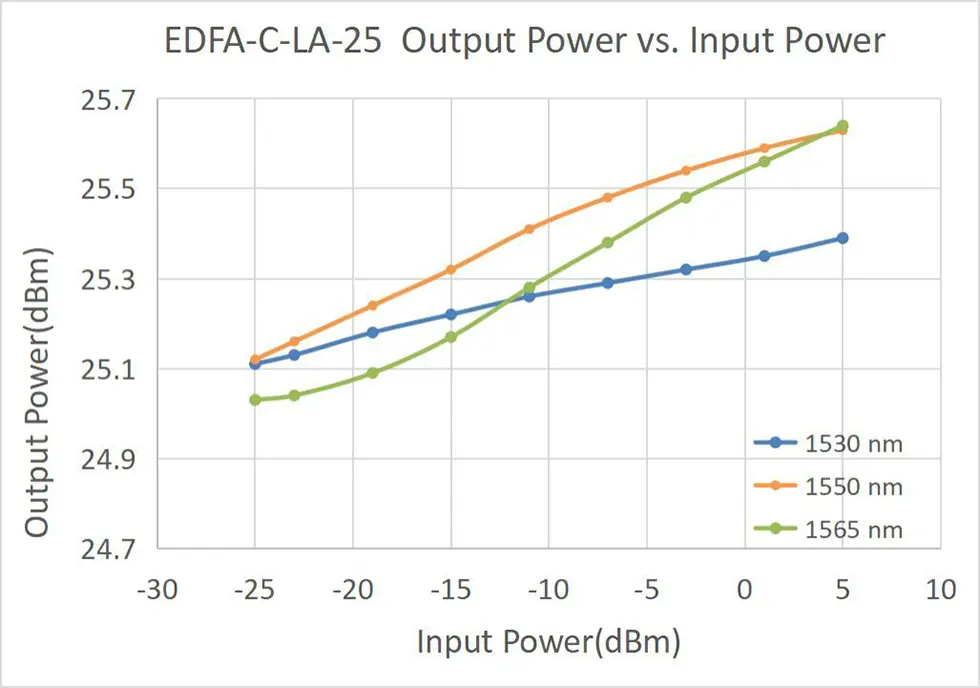

● ရိုးရိုးဝိသေသမျဉ်းကွေး
|
နာမည် |
EDFA အမျိုးအစား |
လှိုင်းအလျား |
အထွက်ပါဝါ |
ဖိုက်ဘာအမျိုးအစား |
အတိုင်းအတာ |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-dated ဖိုက်ဘာအသံချဲ့စက် |
LA-Line-Amp |
C:C-band |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 : မော်ဂျူး M20 : မော်ဂျူး B:ခုံတန်း |
ဥပမာ- EDFA-LA-C-15-SM-M
(မှာယူမှုအချက်အလက်- C-band Erbium-doped Fiber In-Line အသံချဲ့စက်၊ 15dBmoutput ပါဝါ၊ SMF-28efiber၊ module package)။
အခြားသော စိတ်ကြိုက်လိုအပ်ချက်များအတွက်၊ sales06@boxoptronics.com သို့ ဆက်သွယ်ပါ။
● ကိုးကားခြင်းဆိုင်ရာ စည်းမျဉ်းများ
(၁) EXW
သင့်တွင် DHL/ UPS/ FedEx အကောင့်ရှိပါက၊ Box Optronics ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ EXW သင့်အကောင့်မှတဆင့် ကျွန်ုပ်တို့ ပို့ဆောင်ပေးပါသည်။ ပို့ဆောင်ခကို ကျွန်ုပ်တို့ မကောက်ခံပါ။
(၂) DAP
သင့်တွင် အကောင့်မရှိပါက ပို့ဆောင်ခအတွက် ကြိုတင်ပေးချေပါ။ ထုတ်ကုန်များ။
● ငွေပေးချေမှုစည်းမျဉ်းများ
PayPal နှင့် T/T တို့ကို ရရှိနိုင်ပါသည်။
ထုတ်လုပ်မှုအတွက် 10-15 ရက်ခန့်ကြာသည်။ (ပစ္စည်းလက်ကျန်ရှိလျှင်မြန်မည်။ ပို့ဆောင်ခဲ့သည်။)
နိုင်ငံတကာ ထောက်ပံ့ပို့ဆောင်ရေးသည် အလုပ်ချိန် ၃-၅ ရက် ကြာနိုင်သည်။
● Single-mode အမျှင်များ (Hi-1060၊ PM980၊ G652D၊ PM1550 စသဖြင့်) အတွက်၊ စဉ်ဆက်မပြတ်အလင်းအတွက်သီအိုရီပါဝါသည်းခံမှုသည်ခန့်မှန်းခြေအားဖြင့် 200mW သောအခါ မျက်နှာက သန့်ရှင်းတယ်။ ထို့ကြောင့် EDFA မော်ဒယ်များသည် အထွက်ပါဝါ <200mW ဖြင့် ပြုလုပ်နိုင်သည်။ ၎င်းတို့၏ အထွက်ဖိုင်ဘာ ချိတ်ဆက်မှုများကို အခြား single-mode ဖိုက်ဘာ ကိရိယာများမှတစ်ဆင့် ချိတ်ဆက်ပါ။ ရွှေ့ပြောင်းနိုင်သော အဒက်တာများ (ဖိုက်ဘာအနားကွပ်)။
● အသံချဲ့စက်ရှိနေစဉ် ပါဝါထောက်ပံ့မှုကို တိုက်ရိုက်မဖြတ်ပါနှင့် လည်ပတ်ခြင်း။
● ဖိုက်ဘာ မီးလောင်မှုကို ကာကွယ်ရန် ဖိုက်ဘာ ချိတ်ဆက်မှုများကို ဖုန်မှုန့်များ ကင်းအောင်ထားပါ။ ချိတ်ဆက်ကိရိယာအဆုံးမျက်နှာ။ ဖိုက်ဘာအချိတ်အဆက်ကို ဖုန်ကင်းသော မှန်ဘီလူးစက္ကူဖြင့် သန့်ရှင်းပါ။ ချိတ်ဆက်မှု၊ ၎င်းကို ဖိုက်ဘာအဆုံး စစ်ဆေးရေးကိရိယာဖြင့် စစ်ဆေးပါ၊ အနားကွပ်မှတစ်ဆင့် ချိတ်ဆက်ပါ။ သန့်ရှင်းမှုကို အတည်ပြုပြီးမှသာ မဟုတ်ပါက ဖိုက်ဘာချိတ်ဆက်ကိရိယာ အဆုံးမျက်နှာသည် ဖြစ်နိုင်သည်။ လေဆာဖွင့်ထားသောအခါတွင် မီးလောင်ခံရသည်။ လေဆာမပါဘဲ လည်ပတ်နေသည်ကို သေချာပါစေ။ အနားကွပ်များကို ချိတ်ဆက်ပြီး အသုံးမပြုသည့်အခါ ဖိုက်ဘာဖုန်ထုပ်များ တပ်ဆင်ပါ။
● အထွက်ဖိုက်ဘာချိတ်ဆက်ကိရိယာများကို မကြာခဏ ပလပ်ထိုးခြင်း/ဖြုတ်ခြင်းသည် မဟုတ်ပါ။ ဖုန်မှုန့်များ ညစ်ညမ်းစေခြင်း၊ ထည့်သွင်းမှု ဆုံးရှုံးမှု တိုးလာခြင်းကြောင့် သို့မဟုတ် အကြံပြုထားသည်။ ဖိုက်ဘာချိတ်ဆက်ကိရိယာ၏အဆုံးမျက်နှာကိုမီးလောင်ခြင်း။
● ပစ္စည်းများကို ခြောက်သွေ့အောင်ထားပြီး ခြောက်သွေ့သောနေရာတွင် သိမ်းဆည်းပါ။
● အာမခံကာလ-
1 အတွင်း လူသားမဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။ ဝယ်ယူမှုမှနှစ်။ အခပေး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများကို 1 နှစ်အကြာတွင် ရရှိနိုင်ပါသည်။
● အခမဲ့အာမခံချက်မှ ချန်လှပ်ခြင်း-
အခမဲ့အာမခံကာလအတွင်း၊ အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးဝန်ဆောင်မှုများ ထုတ်ကုန်အရည်အသွေး ပြဿနာများကြောင့် ချို့ယွင်းချက်များအတွက် ဆောင်ရွက်ပေးပါမည်။ သို့သော် ဘောက်စ်၊ Optronics သည် အောက်ပါတို့တွင် အခမဲ့ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ငြင်းဆိုပိုင်ခွင့်ကို ဆက်လက်ထိန်းသိမ်းထားသည်။ အာမခံကာလအတွင်း အမှုကိစ္စများ-
(၁) သဘာဝ အကြောင်းရင်းများ (ဥပမာ- မိုးကြိုး၊ ဖုန်မှုန့်) ကြောင့် ပျက်စီးခြင်း။ ပတ်ဝန်းကျင်လွှမ်းမိုးမှု။
(၂) အသုံးပြုသူ၏ မလျော်ကန်သော လုပ်ဆောင်ချက်ကြောင့် ချွတ်ယွင်းချက်။
(၃) လူတို့၏ အမှားကြောင့် ထင်ရှားသော ရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးခြင်း။
(၄) ခွင့်ပြုချက်မရှိဘဲ တပ်ဆင်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြုပြင်ခြင်း။
(၅) အိမ်ရာရှိ အာမခံတံဆိပ်များ ပြောင်းလဲခြင်း သို့မဟုတ် မပြည့်စုံခြင်း။
(၆) သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပျက်စီးဆုံးရှုံးမှု၊
